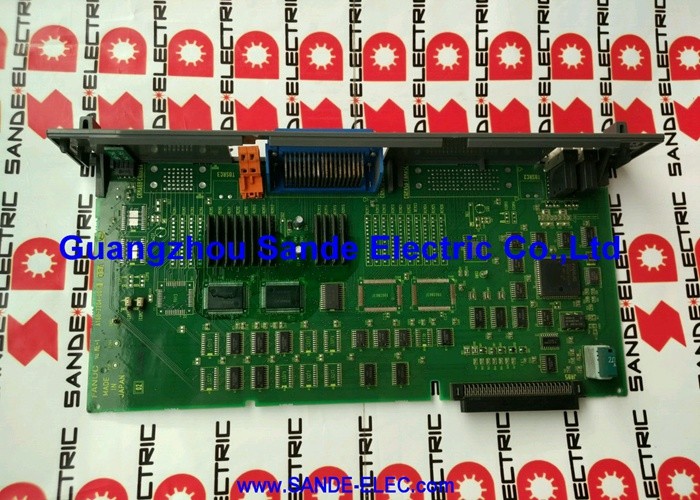

| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2203-0031 |
تستخدم سلسلة FANUC 16 CNC بنية توسعة قائمة على الفتحات. تحتوي وحدة التحكم CNC على فتحات بطاقة اختيارية مخصصة خارج لوحة وحدة المعالجة المركزية الرئيسية والتي تستوعب توسعات أجهزة معينة. تستقبل فتحة "الخيار 2" لوحة توسيع المحور - البطاقة التي تضيف قنوات محور مؤازرة تتجاوز ما توفره اللوحة الرئيسية.
يملأ A16B-2203-0031 فتحة الخيار 2 هذه بأربع قنوات محورية إضافية. تتعامل اللوحة الرئيسية من السلسلة 16 الأساسية مع المحاور الأساسية (عادةً من 3 إلى 4 محاور لمركز المعالجة القياسي أو مركز الخراطة). عندما يتطلب التطبيق المزيد - آلة ذات طاولة دوارة، أو مغزل إضافي، أو محور تغيير البليت، أو محور مخزن الأدوات المخصص - يوفر A16B-2203-0031 قنوات مؤازرة للتحكم فيها.
| المعلمة | قيمة |
|---|---|
| نوع اللوحة | الخيار 2 توسيع المحور |
| محاور إضافية | 4 |
| وحدة المعالجة المركزية الفرعية | غير متضمنة |
| وحدة المؤازرة | A20B-2902-0070 |
| متناسق | سلسلة فانوك 16 |
| شاشة LED | التنبيه والحالة |
A16B-2203-0031 هومتغير غير وحدة المعالجة المركزية الفرعيةمن لوحة الخيار 2. وهذا يعني أن جميع حسابات التحكم في المحاور للمحاور الأربعة الإضافية يتم إجراؤها بواسطة وحدة المعالجة المركزية الرئيسية للسلسلة 16 - ولا توجد وحدة معالجة منفصلة مخصصة لهذه المحاور الموسعة.
بالنسبة للأجهزة التي تعمل فيها المحاور الأربعة الإضافية بسرعات متواضعة ولا تتطلب خصائص المعالجة الأكثر تطلبًا في الوقت الفعلي، تعالج وحدة المعالجة المركزية الرئيسية الحمل الحسابي الإضافي دون تدهور الأداء. المحاور الإضافية الأبسط — الطاولات الدوارة، وفهارس المنصات، ومحركات مخازن الأدوات — تقع عادةً ضمن هذه الفئة.
يتناقض هذا مع A16B-2203-0033، الذي يتضمن وحدة معالجة مركزية فرعية مخصصة خصيصًا لتطبيقات السلسلة 18 التي تتطلب معالجة مستقلة للمحاور الإضافية.
تحتوي اللوحة الأمامية لـ A16B-2203-0031 على إنذار LED وعرض الحالة. في بنية التحكم من سلسلة FANUC 16/18، توفر مؤشرات LED هذه ما يلي:
عرض تسلسل التشغيل:يتغير نمط LED من خلال حالات محددة أثناء تسلسل بدء تشغيل CNC. يساعد النمط المتوقف أو غير الصحيح في تحديد أخطاء بدء التشغيل في لوحة الخيار 2.
إشارة الإنذار:عند حدوث إنذار مؤازر على أحد المحاور الإضافية، يوفر مؤشر LED الخاص بلوحة الخيار 2 أول مؤشر إنذار مرئي على مستوى اللوحة - وهو مفيد عند تشخيص إنذارات المحاور دون الوصول إلى شاشة مشغل CNC.
توسيع مركز التصنيع ذو 4 محاور:يحتاج مركز المعالجة من سلسلة FANUC سعة 16 ميجابايت إلى المحور الخامس لجدول الفهرسة الدوار. يتم تثبيت لوحة الخيار 2 A16B-2203-0031 في فتحة الخيار 2، ويتم تركيب وحدة المؤازرة A20B-2902-0070، ويتم إعادة تحميل المعلمات. يصبح المحور الخامس متاحًا لـ CNC.
الاستبدال بعد فشل لوحة الخيار 2:يقوم مركز التصنيع المُثبت عليه A16B-2203-0031 بتطوير أجهزة الإنذار خصيصًا لقنوات المحور الإضافية. تظل قنوات المحور الرئيسية عاملة - بما يتوافق مع خطأ لوحة الخيار 2. يستعيد الاستبدال عملية المحور الإضافية.
Q1: هل يمكن تثبيت A16B-2203-0031 بدون وحدة المؤازرة A20B-2902-0070؟
A20B-2902-0070 هي وحدة التحكم المؤازرة التي يتم توصيلها بلوحة A16B-2203-0031 الخيار 2. توفر الوحدة المؤازرة معالجة حلقة المؤازرة للمحاور الإضافية. وبدونها، لا يمكن لقنوات المحور الإضافية أن تعمل. عند طلب A16B-2203-0031، تأكد مما إذا كانت هناك حاجة أيضًا إلى وحدة المؤازرة أو ما إذا كان يمكن نقل A20B-2902-0070 الموجودة من اللوحة الأصلية.
س2: بعد تثبيت A16B-2203-0031، لماذا يجب إعادة تحميل كافة المعلمات والبرامج؟
تؤكد CNC-Shopping أن التثبيت يتطلب إعادة تحميل المعلمة والبرنامج. عند تركيب لوحة Option 2 جديدة، تشهد ذاكرة SRAM الخاصة بـ CNC تغييرًا في تكوين الأجهزة. يقوم النظام بالكشف عن الأجهزة عند بدء التشغيل؛ يمكن أن يؤدي عدم التطابق بين بيانات التكوين المخزنة والأجهزة المكتشفة إلى بدء تشغيل CNC بشكل غير صحيح. تضمن إعادة تحميل المعلمات أن يتعرف CNC على المحاور الإضافية الجديدة ويقوم بتكوينها بشكل صحيح.
س3: ما هو الحد الأقصى لعدد المحاور الإجمالي في سلسلة 16 CNC مع تثبيت A16B-2203-0031؟
يدعم النظام الأساسي Series 16 4 محاور على اللوحة الرئيسية. تؤدي إضافة لوحة A16B-2203-0031 الخيار 2 مع 4 محاور إضافية إلى رفع المجموع إلى 8 محاور يمكن التحكم فيها. يغطي هذا تكوينات الأدوات الآلية الأكثر تعقيدًا في نطاق التطبيقات المستهدف من السلسلة 16. قم بتأكيد الحد الأقصى لعدد المحاور التي تم تكوينها من سلسلة CNC المحددة ووثائق الطراز.
Q4: هل A16B-2203-0031 متوافق مع أنظمة CNC من السلسلة 18؟
السلسلة 16 بدون متغير وحدة المعالجة المركزية الفرعية. بالنسبة لتطبيقات السلسلة 18 التي تتطلب 4 محاور إضافية، فإن اللوحة A16B-2203-0033 (مع وحدة المعالجة المركزية الفرعية) هي اللوحة الصحيحة. تستخدم السلسلة 16 و18 متغيرات مختلفة من لوحة الخيار 2 - تأكد من اللوحة القابلة للتطبيق لجهاز CNC المحدد قبل الطلب.
س 5: ما هي الإنذارات التي تشير إلى فشل لوحة الخيار 2 A16B-2203-0031؟
الإنذارات التي تؤثر بشكل خاص على قنوات المحور الإضافية (المحاور من الخامس إلى الثامن، اعتمادًا على التكوين) بينما تستمر قنوات المحور الرئيسية في العمل بشكل طبيعي هي سمة من سمات خطأ لوحة الخيار 2. تعد إنذارات المحاور، أو أخطاء الاتصال المؤازرة على المحاور الإضافية فقط، أو إنذارات بدء التشغيل التي تشير إلى فتحة الخيار 2 بمثابة مؤشرات تشخيصية. قم بالإشارة إلى رموز الإنذار مع مرجع إنذار الأجهزة Series 16 في دليل الصيانة.
