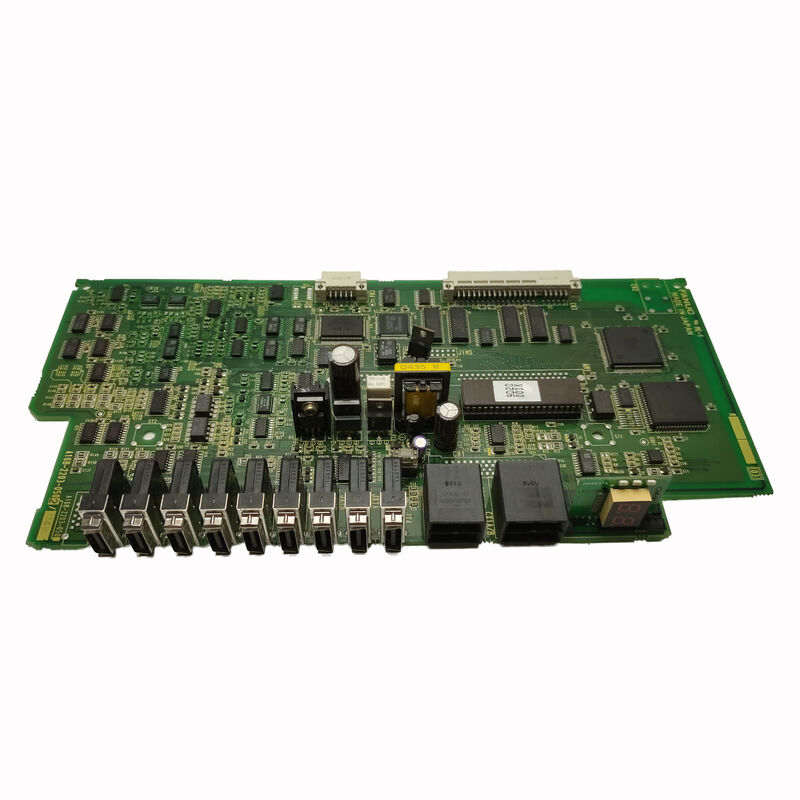

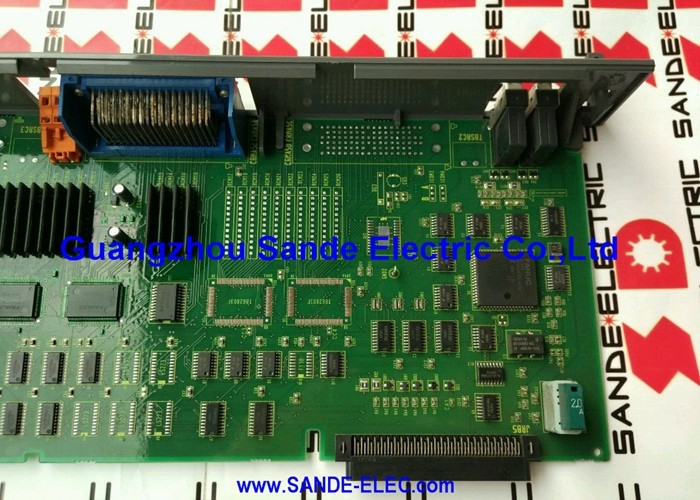

تحمل لوحة FANUC A16B-2203-0090 تسمية "ROBO" — علامة ضمن تسميات لوحات FANUC التي تحدد اللوحات المرتبطة بخط إنتاج FANUC للتحكم في الروبوتات وتكامل الروبوتات مع CNC.
تغطي سلسلة A16B-2203 مجموعة من لوحات التحكم والواجهات المتخصصة: لوحات إمداد الطاقة لوحدات تحكم الروبوتات (A16B-2203-0370 لـ R-J3iB، A16B-2203-0910 لـ R-30iA/R-30iB)، لوحات تحكم المحور وتوسيع الإدخال/الإخراج، لوحات واجهة DeviceNet (A16B-2203-0190)، ولوحات المراقبة/التحكم مثل A16B-2203-0090. كل لوحة في السلسلة تؤدي وظيفة محددة ضمن بنية النظام الأكبر.
دور لوحة مراقبة الروبوت يختلف عن دور لوحة وحدة المعالجة المركزية الرئيسية.
حيث تقوم وحدة المعالجة المركزية الرئيسية بتنفيذ برنامج CNC أو الروبوت، وإدارة التحكم في السيرفو، وتشغيل سلم PMC، فإن لوحة المراقبة تتعامل مع وظائف المراقبة والتحكم على مستوى النظام — طبقة الإلكترونيات المسؤولة عن معرفة أن النظام يعمل ضمن معاييره المتوقعة، وتوصيل الحالة إلى الوحدات المتصلة وأنظمة المراقبة الخارجية، والإبلاغ عن الظروف التي تتطلب تدخل صيانة قبل أن تصبح أعطالاً توقف الآلة.
في تطبيقات الروبوتات وتطبيقات CNC المرتبطة بالروبوتات، تكتسب مراقبة حالة النظام أهمية خاصة لأن عواقب عطل غير مكتشف يمكن أن تنتشر بسرعة عبر خلية روبوت-آلة منسقة.
يمكن أن يتسبب روبوت يستمر في العمل بدائرة أمان متدهورة أو CNC يستمر في العمل بوظيفة مراقبة موضع فاشلة في تلف الأدوات، أو خردة الأجزاء، أو — في حالات خطيرة — حوادث تتعلق بالسلامة.
لوحة مراقبة PCB هي جزء من طبقة الكشف المتعلقة بالسلامة في النظام، وهذا هو السبب في أن فشلها عادة ما يولد إنذارات توقف التشغيل بدلاً من السماح للنظام بالاستمرار في حالة متدهورة.
| المعلمة | القيمة |
|---|---|
| السلسلة | A16B-2203 |
| الوظيفة | لوحة مراقبة الروبوت / لوحة تحكم النظام |
| التطبيق | تكامل التحكم في CNC والروبوت |
| المؤشرات | مؤشرات حالة LED متعددة |
| الواجهة | موصلات متعددة على مستوى اللوحة |
| الحالة | توقف عن التصنيع |
| المنشأ | اليابان |
تعد سلسلة لوحات A16B-2203 واحدة من أكثر عائلات اللوحات تنوعًا وظيفيًا في كتالوج قطع غيار FANUC. يشير البادئة -2203 إلى اللوحات من حقبة مشتركة ومعيار مادي في بنية لوحات FANUC — عادةً من الجيل Series 16/18 إلى الجيل المبكر من سلسلة i — ولكن الأرقام الأربعة الأخيرة تميز وظائف مختلفة تمامًا:
-0090 (هذه اللوحة): لوحة مراقبة الروبوت — مراقبة وتحكم النظام، تطبيقات CNC المرتبطة بالروبوتات.
-0110: وحدة إضافية أو واجهة سيرفو — توسيع التحكم في السيرفو.
-0190: لوحة واجهة DeviceNet — واجهة اتصال الناقل الميداني لوحدات تحكم الروبوتات.
-0200: لوحة واجهة PLC — تكامل إدخال/إخراج الآلة و PLC.
-0291: لوحة تحكم رسومية — معالجة العرض لـ CNC Series 15/150.
-0370: وحدة إمداد الطاقة — لوحدات تحكم الروبوتات R-J3iB.
-0910: وحدة إمداد الطاقة — لوحدات تحكم الروبوتات R-30iA/R-30iB.
هذا التنوع يعني أن رقم الجزء في سلسلة A16B-2203 يخبرك أن اللوحة من جيل أجهزة FANUC معين ولكنه لا يقول الكثير عن وظيفتها دون النظر إلى الأرقام الأربعة الأخيرة.
عند البحث عن بديل لـ A16B-2203-0090، من الضروري استخدام رقم الجزء الدقيق — تختلف لوحات A16B-2203 الأخرى ذات الأرقام المتشابهة ظاهريًا تمامًا عن لوحات أخرى بوظائف مختلفة، وموصلات مختلفة، ومتطلبات تركيب مختلفة.
واحدة من أكثر الميزات المفيدة عمليًا للوحة A16B-2203-0090 هي مجموعة مؤشرات حالة LED الخاصة بها.
في بنية نظام التحكم من FANUC، تعمل مؤشرات LED التشخيصية على اللوحات الفردية كخط الدفاع الأول للمعلومات للصيانة — قبل توصيل أي معدات اختبار أو الوصول إلى شاشات التشخيص البرمجية لوحدة CNC، يمكن لمهندس الصيانة ملاحظة حالات LED على اللوحات الفردية لتحديد أي جزء من النظام سليم وأي جزء به عطل.
عادةً ما تشير مؤشرات LED الخاصة بلوحة مراقبة الروبوت إلى:
حالة الطاقة: التأكد من أن مسارات الطاقة الداخلية للوحة (+5V، ±15V) ضمن المواصفات. يشير مؤشر LED للطاقة المظلم عندما يكون النظام مفعلاً إلى عطل في طاقة اللوحة — منظم جهد فاشل، أو فيوز حماية محترق، أو مسار طاقة تالف.
حالة الاتصال: الإشارة إلى صحة رابط بيانات اللوحة مع الوحدات الأخرى. يشير مؤشر LED للاتصال الوامض أو المطفي عندما يكون النظام قيد التشغيل إلى عطل في اتصال الناقل — والذي قد يكون على هذه اللوحة، أو على الوحدة المستقبلة، أو في اللوحة الخلفية التي تربطهما.
حالة الإنذار: مؤشر LED واحد أو أكثر يضيء عندما تكتشف اللوحة حالة خطأ في الدوائر التي تراقبها. نمط الإنذار المحدد — أي مؤشر LED، ثابت أو وامض — يتوافق مع رموز الأعطال المحددة الموضحة في دليل صيانة وحدة تحكم CNC أو الروبوت.
تسمح حالات LED هذه، جنبًا إلى جنب مع رموز الإنذار المعروضة على لوحة مشغل CNC، لمهندس صيانة ذي خبرة بتحديد موقع العطل إلى لوحة أو دائرة محددة قبل إزالة أو استبدال أي وحدة.
عند فشل لوحة مراقبة الروبوت، يقوم النظام عادةً بإنشاء رموز إنذار في فئات تتعلق بمراقبة حالة النظام، أو الاتصال بين الوحدات، أو دوائر مراقبة السلامة المحددة.
التحدي في التشخيص هو أن فئات الإنذار هذه يمكن أيضًا إنشاؤها بواسطة أعطال في مكان آخر في النظام — اتصال فاشل، أو اتصال سيء في اللوحة الخلفية، أو مشكلة في إمداد الطاقة يمكن أن تحاكي فشل لوحة المراقبة.
النهج التشخيصي المنهجي هو: أولاً، تأكيد أن جهد إمداد الطاقة صحيح عند موصلات اللوحة؛ ثم تأكيد أن جميع وصلات الموصلات آمنة وأن جميع الكابلات مثبتة بشكل صحيح.
إذا تم تأكيد صحة الطاقة والاتصالات واستمر الإنذار، قم بتبديل A16B-2203-0090 بلوحة معروفة بأنها سليمة (إذا كانت متاحة) لتأكيد انتقال العطل مع اللوحة. إذا انتقل العطل، فإن اللوحة معيبة بالتأكيد.
إذا بقي العطل، فإن المشكلة تكمن في مكان آخر في النظام.
س1: ما هي رموز الإنذار على وحدة تحكم CNC أو الروبوت التي تشير تحديدًا إلى فشل A16B-2203-0090؟
تعتمد رموز الإنذار المحددة على جيل وحدة تحكم CNC أو الروبوت المثبتة فيه اللوحة.
في أنظمة FANUC Series 16/18 CNC، قد ترتبط إنذارات مستوى النظام في السلسلة 900 (خطأ تكافؤ DRAM، خطأ تكافؤ SRAM، خطأ نظام) أو إنذارات محددة متعلقة بالمراقبة في السلسلة 300-400 بفشل لوحة المراقبة.
تقوم وحدة تحكم الروبوت (جيل R-J2 أو R-J3) بإنشاء إنذارات فئة SRVO (سيرفو) أو SYST (نظام) لأعطال دائرة المراقبة.
استشر دليل الصيانة لجيل وحدة التحكم المحدد لتحديد رموز الإنذار المرتبطة بأعطال لوحة المراقبة، وقارنها بحالات LED على اللوحة نفسها.
س2: هل يمكن إصلاح A16B-2203-0090، أم أن الاستبدال هو الخيار الوحيد؟
إصلاح مستوى المكون ممكن من حيث المبدأ — اللوحة ليست معقدة بشكل لا يمكن إصلاحه — ولكن الجدوى العملية تعتمد على وضع الفشل. إذا كان الفشل هو مكون منفصل فاشل (منظم جهد، IC منطقي، مكون سلبي) يمكن تحديده واستبداله بمعدات إعادة تشكيل SMD المناسبة، فإن الإصلاح ممكن.
إذا كان الفشل يتضمن تلفًا في المسارات الداخلية متعددة الطبقات للوحة (من حدث زيادة أو تلف مادي)، يصبح الإصلاح غير عملي. تقدم معظم مراكز إصلاح FANUC المتخصصة اختبارًا، وحيثما كان ذلك ممكنًا، إصلاحًا للوحات سلسلة A16B-2203.
خدمات التبادل (استلام وحدة مجددة تم اختبارها مقابل اللوحة الفاشلة) هي المسار الخدمي الأكثر شيوعًا لهذا الجزء.
س3: هل يتم استخدام A16B-2203-0090 في آلات CNC فقط، أم فقط في التطبيقات المرتبطة بالروبوتات؟
تشير تسمية "ROBO" إلى السياق التطبيقي الأساسي للوحة — خط إنتاج FANUC لوحدات تحكم الروبوتات وتكامل الروبوتات مع CNC.
ومع ذلك، تستخدم بعض أنظمة FANUC CNC التي تتضمن وظائف تنسيق الروبوتات (مثل أنظمة CNC متعددة المحاور مع تحكم مدمج في محور الروبوت) أيضًا لوحات من عائلة ROBO.
الإجابة النهائية لأي آلة معينة موجودة في قائمة قطع غيار تلك الآلة أو دليل توصيل الأجهزة — إذا تم إدراج A16B-2203-0090 كجزء من تكوين تلك الآلة، فهي اللوحة الصحيحة بغض النظر عما إذا كانت الآلة CNC بحتة، أو روبوت، أو نظام هجين.
س4: كم عدد مؤشرات LED الموجودة على A16B-2203-0090، وما هي أهميتها التشخيصية؟
يختلف العدد الدقيق وتسمية مؤشرات LED حسب مراجعة اللوحة، ولكن لوحات المراقبة من سلسلة A16B-2203 تحمل عادةً ما بين 4 و 12 مؤشر LED تغطي حالة الطاقة، وحالة رابط الاتصال، ومؤشر الخطأ.
يتم توثيق مواضع مؤشرات LED ومعانيها في الملحق الخاص بدليل صيانة وحدة التحكم الذي يصف التخطيط المادي للوحة.
مؤشرات LED الأكثر فائدة على الفور هي مؤشرات صحة الطاقة — إذا كان أي مؤشر LED للطاقة مطفأً عندما يكون النظام مفعلاً، فلا حاجة إلى تشخيص برمجي؛ العطل في دائرة طاقة اللوحة.
س5: يعمل النظام بشكل طبيعي عندما يكون باردًا ولكنه يولد إنذارات لوحة المراقبة بعد التسخين. ماذا يوحي هذا؟
تشير الأعطال المعتمدة على درجة الحرارة التي تظهر بعد التسخين وتختفي عند تبريد النظام إلى مكون هامشي حراريًا على اللوحة — عادةً مكثف إلكتروليتي ذو مقاومة تسلسلية مكافئة (ESR) متزايدة عند درجة حرارة التشغيل، أو وصلة شبه موصلة تصبح متسربة عند السخونة، أو وصلة لحام بها شق دقيق يفتح تحت التمدد الحراري ويغلق عند البرودة.
وضع الفشل هذا هو سمة مميزة للوحة قديمة أو تعرضت لضغط ESD وتقترب من نهاية عمرها التشغيلي الموثوق.
الحل المؤقت (السماح للنظام بالتبريد قبل إعادة التشغيل) ليس حلاً للصيانة — يجب استبدال اللوحة قبل أن يصبح العطل الناجم عن الحرارة دائمًا ويسبب توقفًا غير مخطط له في الإنتاج.
