| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2203-0110 |

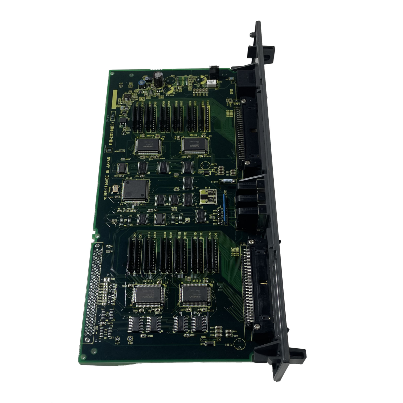

A16B-2203-0110 هو C7 أكبر لوحة إدخال / إخراج في عائلة A16B-2203-01xx.104 مدخلات رقمية و 72 مخرجات رقمية تمثل إضافة كاملة لإدخال / إخراج لأداة آلة سي سي سي سلسلة 0-C مجهزة بالكامل.
104 مدخلات رقميةالغطاء: قفل باب الجهاز ، مفاتيح الحد للمحور (وضع التجاوز وموقف المرجعية) ، تم توجيه الغزل ، تشفير موقع مجلة الأدوات ، تأكيد الضغط الهيدروليكي ،جهاز استشعار مستوى المبرد، تشاك مشددة / غير مشددة، تأكيد القضيب، أجهزة استشعار موقع المنصة، جهات الاتصال لتحديد وضع لوحة المشغل، مراحل تجاوز سرعة التغذية، مراحل تجاوز سرعة الغزل،مراقبة سلسلة إيقاف الطوارئ، وجميع إشارات إتمام الوظائف المساعدة.
72 مخرجات رقميةمحرك: موصل مضخة المبرد ، بدء المضخة الهيدروليكية ، موصلات بدء / الاتجاه من الغزل ، المولدات الكهربائية لتحرير الفرامل المحورية ، المولدات الكهربائية لقفل الباب ، موصل المجلة الأداة المسبقة / الانسحاب ، المولدات الكهربائية لضغط الشوك ،رله مشبك الحمولة، المصابيح المؤشرة (الدورة نشطة ، سائل التبريد يعمل ، الإنذار ، تشغيل الموديل) ، وجميع مخرجات الإرسال M-code.
بالنسبة للآلات المعقدة ، وخاصة تلك التي تحتوي على أدوات تغيير أدوات أوتوماتيكية أو أنظمة الحافلات أو وظائف مساعدة متعددة ، فإن كامل سعة 104/72 C7 هي المواصفات الصحيحة.
| المعلم | القيمة |
|---|---|
| التعيين | C7 (مكتظ بالكامل) |
| المدخلات الرقمية | 104 |
| المخرجات الرقمية | 72 |
| البناء | صلّة السطح (SMD) |
| أنظمة CNC | 0-C، 0-D، 0-F |
| متوافق | 0-MC، 0-TC، 0-MD، 0-TD، 0-MF، 0-TF |
| الوزن | 0.90 باوند |
| البدائل | A16B-1212-0220 |
| دليل FANUC | GFZ-61395E/06 |
A16B-2203-0110 هو "نسخة التثبيت السطحي لمخرجات مدخلات مواصفات C7 الكاملة" ، وهي بنية SMD (جهاز التثبيت السطحي) في جميع أنحاء. وهذا يميزها عن A16B-1212-0220 السابق ،والتي أكدتها الـ "دي إن سي إلكترونيكس" بأنها النسخة القديمة.
وقد أدى الانتقال من بناء غير SMD إلى بناء SMD إلى:
A16B-2203-0110 هي الجيل الحالي من لوحات C7 ، وهي مثبتة على "جهاز التحكم في 0 درجة مئوية من الجيل الأخير" الآلات التي تم بناؤها مع نضج أجهزة 0 درجة مئوية. قد تحمل آلات 0 درجة مئوية سابقة A16B-1212-0220.
مركز التصنيع 0-MC استبدال لوحة C7:يستخدم مركز التصنيع FANUC 0-MC مع مبدل أدوات تلقائي لوحة A16B-2203-0110 C7 لمواجهة آلة 104/72 الكاملة.التبديل لـ A16B-2203-0110 المختبر يعيد وظيفة الإدخال / الإخراج الكاملة.
0-TD دوار برج مزدوج:محول CNC 0-TD مزدوج البرج مع برجين ومحرك هيدروليكي يستخدم لوحة C7 ، و 104 مدخلات تستوعب مجموعة الإشارات الكاملة من كل من مشفرات وضع البرج ، وأجهزة الاستشعار الهيدروليكية ،و لوحة المشغل.
السؤال 1: هل يمكن لـ A16B-2203-0110 استبدال A16B-1212-0220 مباشرة في آلة 0-C قديمة؟
كلاهما من لوحات C7 I / O (104/72 DI / DO) وتخدم نفس الموقف الوظيفي.A16B-2203-0110 "الإصدارات الأخيرة من بطاقة مدخل / خروج C / D مجهزة بأجهزة تحكم 0C من الجيل الأخير" و A16B-1212-0220 الإصدار القديم غير SMDفي معظم تطبيقات 0-C، يمكن أن يحل A16B-2203-0110 محل A16B-1212-0220، ولكن مذكرة تبادل FanucWorld تقول:"يجب أن يكون التداول A16B-2203-0110" معناه أن برامج الائتمان في التداول تتطلب أرقام اللوحات المتطابقة. للاستبدال القياسي، تأكد من توافق الأجهزة من وثائق الجهاز المحددة.
السؤال 2: ما هي تسميات الموصلات على A16B-2203-0110؟
تستخدم A16B-2203-0110 موصلات هوندا M18 ، M1 ، M20 (DI / DO) و M2 ، M19 (المخرجات).يتم تأكيد مجموعة الاتصالات الكاملة لتكوين 104/72 C7 في دليل توصيل الأجهزة FANUC Series 0-C/0-D.
س3: هل يعمل A16B-2203-0110 على كل من أنظمة CNC 0-C و 0-D؟
نعم. "تشغيل التحكم O-C أو O-D، O-F تكوين الذي هذا الإدخال / الإخراج الواجهات بين NC وMC". DNC الإلكترونيات تؤكد على نحو مماثل التوافق مع 0-MD، 0-TD، 0-TTD، 0-MF، 0-TF،وتكوينات 0-TTF مجموعة كاملة من إصدارات CNC المتأخرة من السلسلة 0 باستخدام لوحة C7 I/O.
