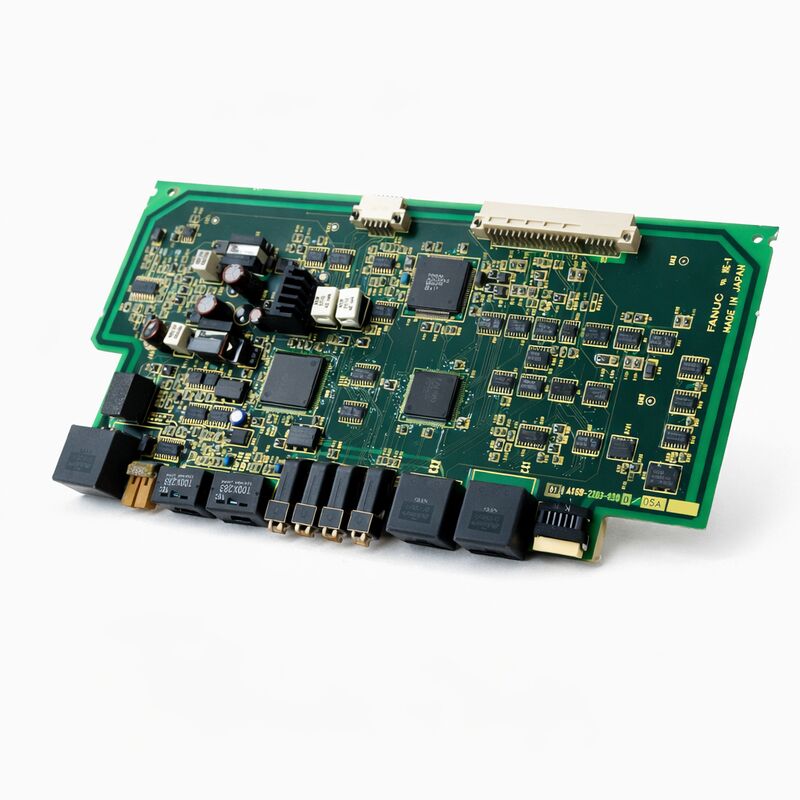

FANUC A16B-2203-0300 لوحة الواجهة A16B22030300 A16B-22O3-O3OO

FANUC A16B-2203-0300 | لوحة توصيلات مضخم السيرفو من سلسلة ألفا SVM1-240 — للوحة الطاقة أحادية المحور عالية التيار A06B-6096-H107، A16B-2203، منشأ ياباني

نظرة عامة

إن FANUC A16B-2203-0300 هي لوحة توصيلات الطاقة لمضخم السيرفو SVM1-240 من سلسلة ألفا — مضخم السيرفو أحادي المحور بتيار ذروة 240 أمبير في سلسلة FANUC A06B-6096 ألفا.

بذروة 240 أمبير، يعد SVM1-240 من بين محركات السيرفو أحادية المحور ذات أعلى تيار في جيل ألفا، وهو مصمم لمحركات السيرفو التي يجب أن تنتج عزم دوران عالي جدًا — محاور ذات إطار كبير في مراكز التشغيل الآلي الثقيلة، ورؤوس الجسر، وطاولات دوارة كبيرة، وتطبيقات أخرى تتطلب قوة عالية حيث لا تستطيع محركات السيرفو الأصغر توفير العزم المطلوب ببساطة.

تغطي عائلة لوحات A16B-2203 ككل لوحات التوصيلات لمجموعة واسعة من وحدات مضخم السيرفو من سلسلة ألفا.

تمتد العائلة من لوحات التيار الصغير للمحاور السيرفو المدمجة إلى لوحات التيار العالي مثل A16B-2203-0300 لتكوين 240 أمبير.

يتم قياس وتصنيف كل لوحة في العائلة لتناسب نطاق التيار المحدد لوحدة المضخم المرتبطة بها — يتم قياس مقاومات استشعار التيار، ودوائر قيادة البوابة، ومسارات تيار الناقل، والتصميم الحراري جميعها تتناسب مع التيار المقنن.

يحتل جيل مضخمات سلسلة FANUC A06B-6096 ألفا مكانًا محددًا في تاريخ محركات السيرفو من FANUC — إنه جيل ألفا (غير i)، الذي يسبق جيل ألفا i (سلسلة A06B-6114، -6124، -6127).

عملت A06B-6096 كمضخم سيرفو عالي الأداء لأجيال CNC من FANUC التي شملت السلسلة 16B/C، 18B/C، 21B، 15B، والسلسلة i المبكرة، خلال فترة كانت FANUC تنتقل فيها من واجهات النوع A/B التناظرية إلى واجهة FSSB (ناقل السيرفو التسلسلي بالألياف الضوئية) الرقمية.

يمثل SVM1-240، بواجهة FSSB الخاصة به، الطرف الأعلى للتيار في نطاق سلسلة ألفا.

المواصفات الرئيسية

وظيفة لوحة التوصيلات في بنية SVM1-240

داخل وحدة A06B-6096-H107 SVM1-240، تتعامل لوحة التوصيلات A16B-2203-0300 مع جميع الوظائف التي تتضمن تيارات كبيرة، وجهود عالية، والاتصال المادي بين إلكترونيات المحرك والمحرك ومصدر الطاقة:

اتصال ناقل التيار المستمر: يوفر ناقل التيار المستمر المشترك من وحدة إمداد الطاقة (PSM) جهد 300 فولت تيار مستمر مقوم إلى وحدات SVM1.

تنهي لوحة التوصيلات هذا الاتصال بالناقل، وتوزع جهد ناقل التيار المستمر على جسر ترانزستور IGBT الذي يقوم بتبديل تيار المحرك.

عند ذروة تصنيف 240 أمبير، يجب أن تحمل مسارات تيار الناقل على هذه اللوحة تيارات لحظية كبيرة — يتم قياس مسارات النحاس وتوصيلات قضبان التوصيل وفقًا لذلك.

قيادة بوابة IGBT: ترانزستورات IGBT في قسم الطاقة في SVM1-240 هي المفاتيح الفعلية التي تتحكم في تيار المحرك.

تحمل لوحة التوصيلات دائرة قيادة البوابة — شرائح قيادة البوابة المعزولة التي تتلقى إشارات أوامر البوابة منخفضة المستوى من لوحة التحكم وتترجمها إلى نبضات بوابة عالية الجهد وعالية التيار اللازمة لتبديل وحدات IGBT الكبيرة بشكل موثوق.

العزل بين إشارات الجهد المنخفض للوحة التحكم ودوائر قيادة البوابة عالية الجهد ضروري للتشغيل الآمن.

استشعار التيار: تحتوي لوحة التوصيلات على عناصر استشعار التيار (عادةً مقاومات تحويل أو مستشعرات تأثير هول) التي تقيس تيارات طور المحرك الفعلية.

تتغذى هذه القياسات مرة أخرى إلى خوارزمية السيرفو في لوحة التحكم، والتي تستخدمها لإغلاق حلقة التحكم في التيار.

عند ذروة 240 أمبير، تعد دقة استشعار التيار أمرًا بالغ الأهمية — الأخطاء في تغذية التيار تترجم مباشرة إلى أخطاء في التحكم في عزم الدوران ويمكن أن تضر باستقرار حلقة السيرفو.

طرفيات خرج المحرك: تنتهي توصيلات طور المحرك (U، V، W) على لوحة التوصيلات.

تم قياس هذه الطرفيات للتيار المقنن بالكامل وتتضمن العزل اللازم عن دوائر المنطق والهيكل.

محركات ألفا عالية التيار — أولويات الصيانة

تقوم محركات SVM1-240 بتشغيل محركات السيرفو ذات المحاور الكبيرة — المحركات الثقيلة فيزيائيًا، والمتطلبة حراريًا، والمتصلة ميكانيكيًا بهياكل الآلات الكبيرة. تتطلب صيانة هذه المحركات الانتباه إلى العوامل التي تهم أكثر عند التيار العالي مقارنة بالتيار المنخفض.

الإدارة الحرارية: يولد التشغيل عالي التيار حرارة كبيرة في وحدات IGBT.

يعتمد SVM1-240 على مشتت حراري وفي العديد من التركيبات مروحة تبريد قسرية. استمرار تشغيل مروحة التبريد أمر بالغ الأهمية — المروحة المعطلة تسمح بتراكم الحرارة، مما يسرع من شيخوخة IGBT والمكثفات ويؤدي في النهاية إلى إيقاف التشغيل الحراري.

الفحص الدوري للمروحة واستبدالها (يوصى به عادة كل 3-5 سنوات اعتمادًا على ساعات التشغيل) هو صيانة قياسية لـ SVM1-240 ومحركات التيار العالي ذات الصلة.

شيخوخة المكثفات: المكثفات في ناقل التيار المستمر في قسم إمداد الطاقة في SVM1-240 — ومكثفات الترشيح على لوحة التوصيلات نفسها — تتقدم في العمر بمرور الوقت. تظهر المكثفات القديمة زيادة في مقاومة السلسلة المكافئة (ESR)، مما يقلل من قدرتها على تنعيم جهد ناقل التيار المستمر تحت تغيرات التيار السريعة.

العرض في التشغيل هو زيادة تموج ناقل التيار المستمر، مما قد يؤدي إلى إنذارات الجهد الزائد أثناء انتقالات عزم الدوران العالية.

يعد استبدال المكثفات كجزء من عملية إصلاح مخطط لها هو النهج القياسي للمحركات التي كانت في الخدمة لأكثر من 10 سنوات.

فحص التوصيلات: عند ذروة 240 أمبير، تسبب التوصيلات الضعيفة تسخينًا موضعيًا يمكن أن يؤدي إلى تفحم وتأكسد وفشل حراري في النهاية لنقاط التوصيل. يعد الفحص الدوري وإعادة ربط توصيلات قضبان التوصيل وطرفيات طور المحرك ممارسة صيانة مهمة.

أسئلة وأجوبة

س 1: يتعطل SVM1-240 بسبب إنذار IPM أثناء التسارع الشديد. هل يشير هذا إلى فشل لوحة التوصيلات A16B-2203-0300؟

يمكن أن ينشأ إنذار IPM (وحدة الطاقة الذكية) أثناء التسارع الشديد من عدة أسباب.

أولاً، تحقق مما إذا كان الإنذار هو تيار زائد أو درجة حرارة زائدة — رمز الإنذار يميز بينهما.

يشير التيار الزائد أثناء التسارع إلى أن التسارع المطلوب يتجاوز الحدود المقدرة للمحرك والمحرك، أو أن المحرك به مشكلة في اللف تنتج سحب تيار مفرط. يشير ارتفاع درجة الحرارة أثناء التسارع إلى تبريد غير كافٍ.

فشل IPM الحقيقي (وحدة ترانزستور محترقة) يظهر كإنذار فوري حتى عند الحمل الخفيف.

تكون لوحة التوصيلات مشبوهة بشكل أساسي عندما يحدث إنذار IPM عند أحمال أقل بكثير من القدرة المقدرة وتم استبعاد الأسباب الأخرى.

س 2: هل يمكن استخدام A16B-2203-0300 مع SVM1-360 (A06B-6096-H108)؟

لا. A16B-2203-0300 هي لوحة التوصيلات لـ SVM1-240 (A06B-6096-H107). يستخدم SVM1-360 لوحة توصيلات مختلفة، وهي A16B-2203-0301.

تختلف هذه اللوحات في تكوين IGBT الخاص بها، ومعايرة استشعار التيار، والتصميم الحراري.

سيؤدي استخدام لوحة -0300 في تطبيق -0301 (أو العكس) إلى استشعار تيار غير صحيح، وحدود تيار خاطئة، وتشغيل غير آمن محتمل.

قم دائمًا بمطابقة لوحة التوصيلات مع تحديد وحدة المضخم المحددة.

س 3: لوحة التحكم (A20B-1006-0485) في SVM1-240 سليمة، ولكن لوحة التوصيلات فشلت. هل يمكن استبدال لوحة التوصيلات وحدها؟

نعم، بشرط أن يمكن تفكيك وحدة المضخم للوصول إلى لوحة التوصيلات بشكل منفصل.

تم تصميم وحدات FANUC Alpha series SVM للسماح بصيانة لوحة التحكم ولوحة التوصيلات بشكل مستقل — تتصل اللوحتان عبر موصلات معروفة وهما قابلتان للفصل ماديًا.

يتطلب استبدال لوحة التوصيلات العمل على قسم الطاقة (الذي يحتفظ بالطاقة المخزنة في مكثفات ناقل التيار المستمر حتى بعد إيقاف التشغيل — تحقق دائمًا من تفريغ ناقل التيار المستمر بالكامل قبل لمس أي مكونات على لوحة التوصيلات).

قم بإشراك موظفي خدمة مدربين من FANUC لهذا الإجراء إذا لم تكن القدرة الداخلية قد تم تأسيسها.

س 4: بعد استبدال لوحة التوصيلات A16B-2203-0300، تعمل المحور ولكن يبدو أن عزم الدوران منخفض. ما الذي يجب التحقق منه؟

عادة ما يكون انخفاض عزم الدوران بعد استبدال لوحة التوصيلات مشكلة في استشعار التيار — قد تكون عناصر استشعار التيار على اللوحة البديلة لها معايرة مختلفة قليلاً عن الأصلية.

تستخدم خوارزمية التحكم في السيرفو تغذية التيار لإغلاق حلقة التحكم في عزم الدوران الخاصة بها، وإذا كانت التغذية تقرأ تيارًا أعلى من التيار الفعلي (اتجاه شائع لخطأ المعايرة)، فإن الخوارزمية تحد من التيار مبكرًا لتجنب التيار الزائد الظاهر.

تحقق من معلمة معايرة استشعار التيار في CNC لهذا المحور، وإذا لزم الأمر، قم بإجراء إجراء معايرة حلقة التيار الموضح في دليل صيانة سلسلة ألفا.

س 5: تم تشغيل SVM1-240 في الخدمة لمدة 15 عامًا. هل يجب استبدال لوحة التوصيلات بشكل استباقي حتى لو لم يحدث أي إنذار؟

يبرر الاستبدال الاستباقي للوحات المحركات التي يبلغ عمرها 15 عامًا للمحاور الإنتاجية الحرجة حيث يكون وقت التوقف غير المخطط له مكلفًا.

في هذا العمر، من المحتمل أن تكون المكثفات الإلكتروليتية الموجودة على لوحة التوصيلات قد تدهورت — انخفضت سعتها وزادت مقاومتها المكافئة (ESR) من الدورات الحرارية.

بدلاً من انتظار حدوث عطل، فإن عملية إصلاح مخطط لها خلال نافذة صيانة مجدولة — استبدال كل من لوحة التوصيلات والمكثفات، وتنظيف المشتت الحراري، واستبدال مروحة التبريد، وفحص جميع التوصيلات — يعيد المحرك إلى موثوقية قريبة من الجديدة.

تقدم مراكز إصلاح FANUC المتخصصة خدمات إصلاح لوحات التوصيلات التي تشمل استبدال المكثفات، وهو بديل فعال من حيث التكلفة لاستبدال اللوحة بالكامل.
