| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2203-0331 |
خط منتجات FANUC Alpha المضخم الفولاذ يغطي أجيال محركات متعددة وعائلات نماذج.A06B-6102 هي واحدة من هذه العائلات سلسلة مكبرات الغزل المستخدمة في جميع أنحاء تركيبات FANUC CNC مع متطلبات محددة لمحرك الغزل و واجهة التحكم.
ضمن الكتالوج الكلي لشركة FANUC Alpha للدفع بالدوال ، تجلس سلسلة 6102 إلى جانب:

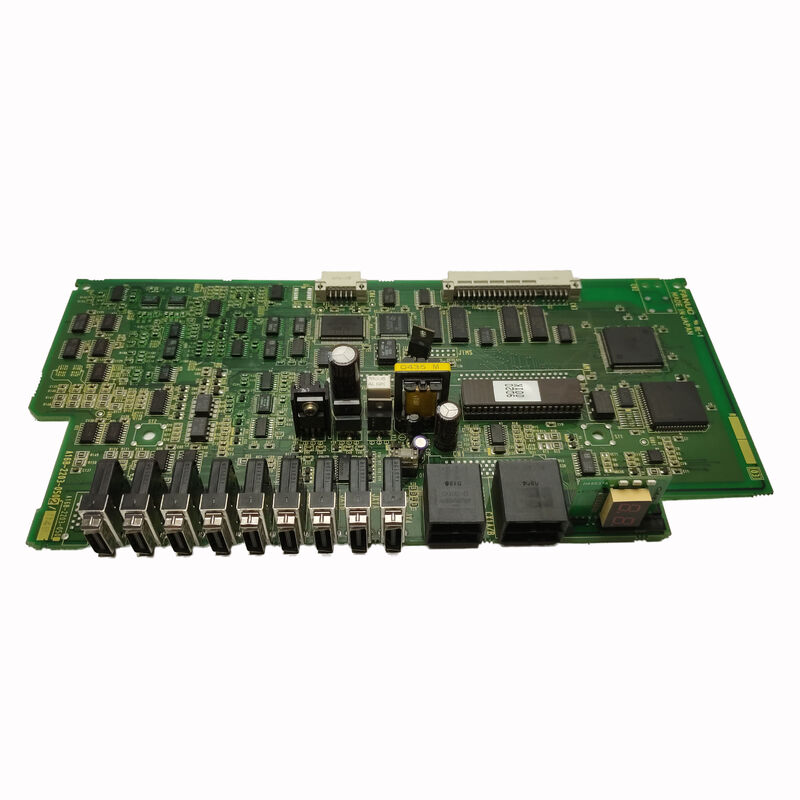

A16B-2203-0331 هو لوحة التحكم (البطاقة العليا) لسلسلة A06B-6102 طبقة PCB الذكية التي تدير تنظيم سرعة الغزل ، الاتصالات المتسلسلة لقطار الغزل ، مراقبة الحمايةومحرك بوابة IGBT لمرحلة إخراج محرك الغزل.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A16B-2203-0331 |
| متوافق | A06B-6102 محركات الدوران |
| متوافق أيضاً | سلسلة A06B-6088 SPM (033x بديل) |
| نوع اللوحة | لوحة تحكم محرك العجلة |
| السلسلة | A16B-2203 |
يتم تجهيز وحدات الفولدر ألفا بما في ذلك سلسلة 6088 و 6102 مع شاشات LED مزدوجة ذات 7 أجزاء. هذه الشاشات:
لوحة التحكم A16B-2203-0331 تدير هذا الشاشة LED وتحديث محتوياتها من سجل حالة المحرك في كل دورة التحكم.
خطأ في لوحة تحكم مكبر العجلات من سلسلة 6102:تقوم آلة FANUC CNC مع مكبر محور سلسلة A06B-6102 بتطوير إنذارات محورية مستمرة. يتم تحديد لوحة التحكم A16B-2203-0331 على أنها العيب.استبدال يعيد تنظيم سرعة الغزل والاتصالات المتسلسلة الغزل.
خيار بطاقة تحكم سلسلة 6088 SPM:يتطلب مركز التصنيع مع وحدة SPM A06B-6088 استبدال بطاقة التحكم. عندما لا تكون عائلة البطاقات الأساسية (A16B-2202-043x) متاحة ،A16B-2203-0331 من عائلة 033x المتوافقة يوفر البديل.
س1: ما هو الفرق بين A16B-2203-0331 (عائلة 333) و A16B-2202-0432 (عائلة 432) عند استخدامها في وحدات SPM 6088؟
أكدت CNC Electronics أن كلا "A16B-2202-043x أو A16B-2203-033x" يخدمان نفس مواقع وحدات الغزل. تعتبر العائلتان بديلانًا معادلين وظيفيًا.الاختلاف المحدد داخل كل عائلة (0331، 0332، 0432, 0435) قد تتعلق بنسخة البرمجيات أو جيل الأجهزة. تأكيد أي نسخة يتم تثبيتها من ملصق اللوحة قبل طلب استبدال.
السؤال 2: هل A16B-2203-0331 تحمل برنامج محرك الفولاذ؟
تحمل بطاقات التحكم في سلسلة ألفا برامج برمجيات تحدد نوع محرك الغزل المتوافق. يلاحظ CNC Electronics أن وحدات SPM لديها "#H50x اللاحقة التي تشير إلى برامج مختلفة:وهي #H500 أو #H501" هذه الاختلافات البرمجية تؤثر على التوافق مع المحركعند الحصول على A16B-2203-0331، تأكد من إصدار البرنامج من ملصق اللوحة الأصلي لضمان التوافق مع محرك الغزل المثبت.
السؤال 3: ما هي محركات الفولاذ التي تعمل عادة على سلسلة A06B-6102؟
يتم سرد سلسلة A06B-6102 جنبا إلى جنب مع A06B-6088 ومجموعة الفولاذية الأخرى في وثائق إنذار الفولاذية لشركة FANUC ، مما يشير إلى أنها تخدم محركات الفولاذية التيار المتردد من FANUC Alpha.تأكيد نماذج المحرك المحددة من وثائق مكبر الغزل الآلة.
السؤال 4: هل يتطلب استبدال A16B-2203-0331 تغييرات في معايير الغزل؟
لا. يتم تخزين معايير الغزل (حدود السرعة، ونسب التروس، والتسارع، واختيار نوع المحرك) في ذاكرة المعايير الرئيسية لـ CNC. لا يؤثر استبدال لوحة التحكم على المعايير المخزنة.بعد تركيب الغيار، التحقق من أن الاتصال سلسلة فولاذ CNC أعيد إنشاؤه وتشغيل الفولاذ من خلال نطاق سرعة كاملة قبل العودة إلى الإنتاج.
