| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-2203-0640 |
رقم الجزء:A16B-2203-0640
المصنع:شركة فانوك (اليابان)
نوع المنتج:أسلاك إمدادات الطاقة PCB (لوحة الدوائر المطبوعة)
المسلسل:ألفا i (αi)

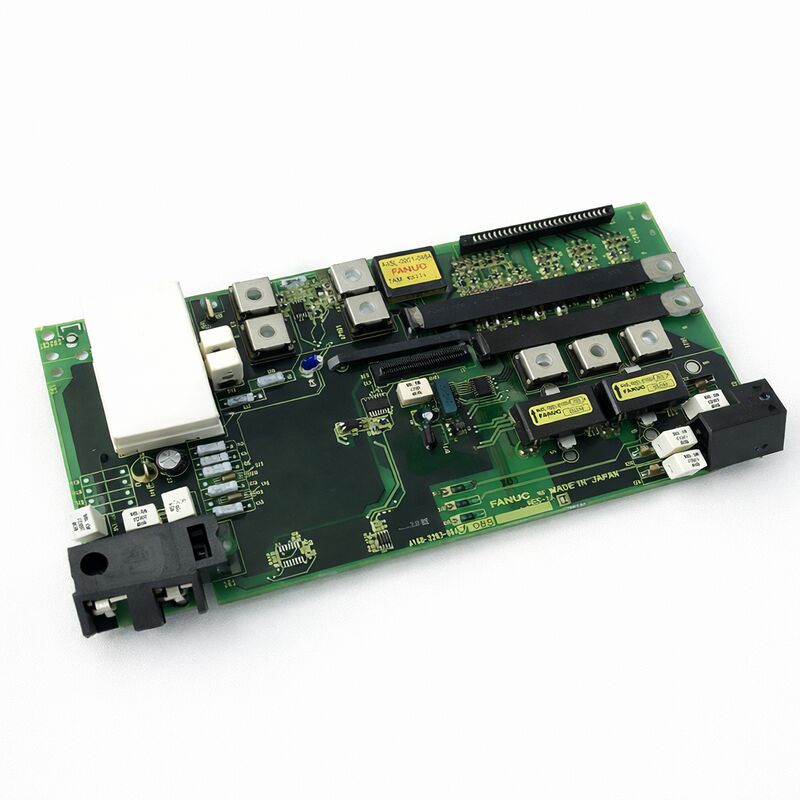

A16B-2203-0640 هو سلك الكهرباء PCB مثبتة داخل وحدات إمدادات الطاقة ألفا i من FANUC بمعدل 5.5 كيلوواط مع 200 فاك مدخل ثلاثي المراحل.
تتعامل هذه اللوحة مع وظائف توجيه الطاقة الداخلية وتكييف الإشارة ووجهة التحكم داخل محفظة PSMi (وحدة إمدادات الطاقة i).
إنه عبارة عن عينة احتياطية على مستوى المكونات لوحدة PSMi ليس جهازًا مستقلًا ، ولكن لوحة PCB الداخلية التي يمكن استبدالها أثناء الخدمة دون استبدال مجموعة وحدات إمدادات الطاقة بأكملها.
وحدات إمدادات الطاقة ألفا أيه من فانوك هي وحدات إمدادات الحافلات المستمرة النشطة في أجهزة محركات ألفا أيه.
إنها تصحح إمدادات التيار المتردد الثلاثية المراحل الواردة ، وتحافظ على الجهد المشترك لقطار التيار المتردد ، وتعيد بنشاط طاقة الفرامل المتجددة من محاور الخدمة المتباطئة إلى إمدادات التيار المتردد.سلك PCB هو طبقة الواجهة بين قسم الطاقة عالية الجهد من الوحدة وإلكترونيات التحكم بها.
يحمل مسارات الإشارة ودوائر الحماية وتوزيع الطاقة المساعدة التي تعتمد عليها الوحدة للعمل.
هذه اللوحة موجودة في العديد من أنواع وحدة FANUC PSMi في فئة مدخل 200 VAC ، بما في ذلك A06B-6110-H006 ، A06B-6115-H006 ، و A06B-6140-H006.
كل من هذه هي 5.5 كيلوواط، 200 فاكس، وحدة إمدادات الطاقة التجديدية في عائلة FANUC ألفا i محرك.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A16B-2203-0640 |
| المصنع | شركة فانوك |
| نوع المنتج | سلك التيار الكهربائي |
| سلسلة لوحات | A16B-2203 |
| سلسلة المحركات | فانوك ألفا i (αi) |
| مدخل وحدة المضيف | 200 فاكس، 3 مراحل |
| تصنيف وحدة المضيف | 5.5 كيلوواط |
| نوع وحدة المضيف | الطاقة المتجددة (PSMi) |
| وحدات متوافقة | A06B-6110-H006 ، A06B-6115-H006 ، A06B-6140-H006 |
| طريقة التجدد | العودة النشطة إلى إمدادات التيار المتردد |
| التبريد | وحدة تبريد المروحة (مروحة قابلة للاستبدال دون تفكيك) |
| اتصالات CNC | وصلة الألياف البصرية |
| الأصل | اليابان |
| درجة حرارة العمل | 0 °C 55 °C |
| درجة حرارة التخزين | -20 ️ 60 درجة مئوية |
| الرطوبة | 75% RH max (غير مكثف) |
| الحالة المتاحة | جديد / تم تجديده / تم إصلاحه |
في نظام محرك FANUC Alpha i ، يعد PSMi نقطة الاتصال الوحيدة لمصدر الطاقة التيار المتردد الرئيسي. جميع وحدات مكبرات الخدمة والدوال في الخزانة تستقطب طاقة حافلة التيار المباشر من PSMi.
يقوم PSMi بتصحيح المدخل الثلاثي المراحل إلى حافلة DC المنظمة عادة ما تكون حوالي 283 إلى 339 VDC لمندولات فئة المدخلات 200 VAC ويحافظ على هذا الحافلة للمضخات المتصلة.
يضع قدر 5.5 كيلوواط من عائلة A06B-6110-H006 هذه الوحدات في الطرف الأصغر من مجموعة Alpha i PSMi.
فهي مناسبة لأنظمة القيادة ذات الحمولة الكلية المحدودة للمحرك التكوينات ذات المحور الواحد أو الخفيفة ذات المحورين ، أو الآلات التي تحتوي على محركات لا تتطلب تسريعًا كبيرًا في وقت واحد.الآلات الكبيرة تستخدم وحدات PSMi ذات التصنيف الأعلى مع أقراص PCB مختلفة.
A16B-2203-0640 هو PCB الداخلي الذي يمكّن PSMi من أداء هذه الوظائف.
إزالة هذه اللوحة و PSMi لا يمكن أن تعمل. استبدال واحدة معيبة و PSMi يعود إلى الخدمة في جزء صغير من تكلفة و وقت التنفيذ من مصدر وحدة استبدال كاملة.
تجديد الطاقة هو سمة محددة لـ Alpha i PSMi. عندما يتباطأ محور الخدمة ، يعمل المحرك كمولد.
يتم تحويل الطاقة الحركية للأجزاء المتحركة للآلة ودورة المحرك إلى طاقة كهربائية. في نظام الكبح المقاوم ، يتم تبديد هذه الطاقة كحرارة في مقاومة التفريغ.
في PSMi ، تلتقط الدائرة الأمامية النشطة على قسم الطاقة هذه الطاقة وتغذيها مرة أخرى إلى شبكة إمدادات التيار المتردد.
هذه الوظيفة التجديدية تقلل من استهلاك الطاقة في الآلات مع دورات تسارع وتباطؤ متكررة.
كما أنه يزيل الحمل الحراري للكبح المقاوم، مما يقلل من درجة حرارة الخزانة والإجهاد الحراري على المكونات الأخرى.
يدعم سلك A16B-2203-0640 هذا الدور التجديدي كجزء من بنية الدائرة الشاملة لـ PSMi.
أنها توفر مسارات الواجهة بين مرحلة الجبهة النشطة ودورات التحكم في الوحدة.
يستخدم نظام تحريك ألفا آي من فانوك كابلات الألياف الضوئية للاتصال بين PSMi ووحدات مكبرات الصوت.
روابط الألياف البصرية تلغي مشاكل الحلقة الأرضية ، وتوفر مناعة ضوضاء في البيئة القاسية كهربائياً لخزانة المحرك ، وتتيح تشغيل كابلات طويلة دون تدهور الإشارة.
تتواصل A16B-2203-0640 مع هيكل الاتصالات هذا كجزء من التصميم الداخلي لـ PSMi.
أحد ميزات قابلية الخدمة الملحوظة لعائلة Alpha i PSMi: يمكن استبدال مروحة التبريد دون تفكيك الوحدة.
فشل المروحة هو وضع عادي لفشل المجال في مكونات خزانة المحرك.
A replaceable fan that can be swapped during scheduled maintenance — without disturbing the power connections or removing the module from the cabinet — significantly simplifies thermal maintenance on these units.
استبدال سلك الـ A16B-2203-0640 هو إصلاح على مستوى المكونات. وهذا يعني فتح غطاء PSMi والعمل داخل الوحدةالأدوات المناسبة، والمعرفة مع FANUC محرك الأجهزة.
يجب أن يتم تفريغ حافلة الطاقة الرئيسية بالكامل قبل فتح الوحدة.
يظل الجهد الموجود في الحافلة المترددة موجودًا لعدة دقائق بعد إيقاف التيار الكهربائي أثناء تفريغ مكثفات الحافلة.
يبرر هذا المسار الإصلاحي عندما يكون قسم الطاقة في وحدة PSMi والأجهزة الخارجية في حالة جيدة ، ويتم عزل الخطأ على PCB الأسلاك على وجه التحديد.العيوب المرتبطة عادة مع سلك PCB تشمل فشل إشارة التحكم، أخطاء دائرة الحماية، وفشل توزيع الطاقة المساعدة.
تأكد من أن الخطأ في هذا اللوح قبل المضي قدماً في تبادل وحدات PSMi الكاملة قد يكون المسار المناسب عندما يكون الخطأ في قسم الطاقة عالية الجهد بدلاً من لوحة الأسلاك.
س1: يظهر جهاز PSMi إنذار LED ولكن لا توجد أخطاء في نظام القيادة. هل يمكن أن يكون السبب A16B-2203-0640؟
إنذارات PSMi LED بدون أخطاء المضخم في الأسفل غالباً ما تشير إلى الدوائر الداخلية لوحدة إمدادات الطاقة بدلاً من نظام المحرك.
يتعامل PCB الأسلاك مع إشارات التحكم ودوائر الحماية تنتج الأخطاء في هذه المسارات إنذارات مستوى PSMi دون أن تؤدي بالضرورة إلى تشغيل وحدات المضخة.
تحقق من نمط إشارة الإنذار LED مقابل دليل الصيانة ألفا i لتحديد فئة الخطأ قبل تحديد ما إذا كانت لوحة الأسلاك هي المكون المتضرر.
س2: هل من الآمن فتح غطاء PSMi لاستبدال A16B-2203-0640 مباشرة بعد إيقاف التيار الكهربائي؟
لا، مكثفات الحافلة المترددة داخل PSMi تحتفظ بالشحنة لعدة دقائق بعد إيقاف التيار
Wait until the DC bus voltage has discharged to a safe level — confirmed by measuring across the DC bus terminals with an appropriately rated voltmeter — before opening the module or handling internal components.
لا تعتمد فقط على الوقت المنقضي، فاقاس دائماً.
س3: يتم تثبيت A16B-2203-0640 في أي متغيرات وحدة PSMi محددة؟
تم تركيب هذا الكابل اللاسلكي في وحدات إمدادات الطاقة FANUC Alpha i PSMi 5.5 kW ، 200 VAC: A06B-6110-H006 ، A06B-6115-H006 ، و A06B-6140-H006.
تأكد دائمًا من مواصفات الوحدة المحددة على ملصق الوحدة قبل شراء PCBs البديلة.
السؤال 4: هل يمكن إصلاح A16B-2203-0640 بدلاً من استبدالها؟
إصلاح مستوى المكونات أمر ممكن في بعض الأحيان للأسلاك PCB ، اعتمادًا على الخطأ. يمكن إصلاح المكونات السلبية المتضررة وأجهزة الحماية الفاشلة ومواصلات الموصولات المتآكلة.
قد لا تكون هناك أخطاء تنطوي على FANUC ICs أو آثار PCB المتضررة.
يجب استبدال اللوحة التي تعاني من حريق أو تلف قوس بسبب عطل في الكهرباء بدلاً من إصلاحها ، لا يمكن افتراض سلامة الركيزة بعد مثل هذه الأحداث.
س5: بعد استبدال سلك PCB ، هل يتطلب PSMi أي إعداد أو إطلاق لبارامترات؟
لا يحمل PCB الأسلاك PSMi معايير وحدة التحكم بنفس الطريقة التي تقوم بها وحدة ذاكرة CNC.
بعد التثبيت، تأكد من تشغيل الوحدة بشكل نظيف بدون إنذارات LED وأن فولتاج الحافلة المباشرة يصل إلى مستوى تنظيمه الطبيعي عند تشغيل نظام المحرك.
التحقق من صحة الاتصال من CNC إلى المحرك عبر رابط الألياف البصرية. لا يلزم إجراء تحميل البرمجيات يعادل إعادة تحميل وحدة FROM.
