| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2203-0650 |
تغطي سلسلة FANUC αi Spindle Power Module (SPM) A06B-6111 مكبرات محركات الغزل من 2.2kW إلى 55kW داخل عائلة منتجات واحدة. SPM-2.2i (A06B-6111-H002) هو الأصغر في هذه النطاق مناسبة لتطبيقات محركات الغزل الخفيفة حيث 2طاقة القيادة المستمرة 2 كيلوواط تلبي متطلبات المعالجة.
تستخدم سلسلة A06B-6111 مدخلًا قياسيًا من 200 فولت (ثلاثة مراحل) ، مما يجعلها محركًا مناسبًا للدوائر المثبتة في مناطق إمدادات 200 فولت.محركات الخروج FANUC αi سلسلة محركات الفولاذ التيار المتردد.

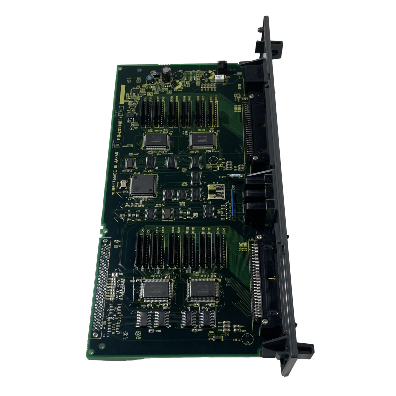

A16B-2203-0650 هو لوحة الأسلاك لهذا الوحدة 2.2kW طبقة PCB المادية التي تستضيف جميع الموصلات الخارجية وتوجيهات محرك الغزل التيار،وتوصيلات ردود الفعل المشفّرة داخل SPM-2.2I السكن.
| المعلم | القيمة |
|---|---|
| وحدة متوافقة | SPM-2.2i (A06B-6111-H002) |
| قوة الغزل | 2.2كيلوواط |
| الجهد المدخل | 200 فولت (3 مراحل) |
| PCB التحكم | A20B-2100-0800 |
| سلسلة المحركات | αi SPM A06B-6111 |
| دور المجلس | لوحة الأسلاك |
مجموعة A16B-2203-065x هي عائلة لوحات الأسلاك للقياسات الأصغر في سلسلة αi SPM (A06B-6111):
| لوحة الأسلاك | نموذج SPM | أمر رقم | القوة |
|---|---|---|---|
| A16B-2203-0650 | SPM-2.2i | A06B-6111-H002 | 2.2كيلوواط |
| A16B-2203-0651 | SPM-5.5i | A06B-6111-H006 | 5.5كيلوواط |
| A16B-2203-0652 | SPM-11i | A06B-6111-H011 | 11كيلوواط |
| A16B-2203-0653 | SPM-15i | A06B-6111-H015 | 15كيلوواط |
تستخدم جميع الاختلافات الأربعة نفس لوحة تحكم (A20B-2100-0800). يتغير لوحة الأسلاك بين التصنيفات لأن الحجم المادي لمكونات الطاقة أجهزة IGBT ، موصلات الحافلات ،و أجهزة إدارة الحرارة مقاييس مع القوة التصنيفية.
خطأ في لوحة الأسلاك في وحدة SPM-2.2i:مركز تحويل CNC صغير باستخدام وحدة الغزل A06B-6111-H002 يطور مشاكل مخرج محرك الغزل يمكن تتبعها إلى منطقة رابط المحرك في لوحة الأسلاك. يتم استبدال A16B-2203-0650 ،استعادة مخرج المسامير الصحيح.
تجديد وحدة القيادة:مركز خدمة CNC المتخصص في إصلاح وحدة SPM-2.2i يستبدل لوحة الأسلاك A16B-2203-0650 كجزء من تجديد كامل لللوحة الداخلية.
السؤال 1: هل A16B-2203-0650 قابلة للتبادل مع A16B-2203-0651 (لوحة الأسلاك SPM-5.5i) ؟
لا. على الرغم من استخدام نفس لوحة التحكم PCB (A20B-2100-0800) ، يتم مطابقة كل لوحة الأسلاك إلى تصنيف الطاقة SPM المحدد. لوحة الأسلاك SPM-2.2i (0650) و SPM-5.5i لوحة الأسلاك (0651) لديها تخطيطات مادية مختلفة لاستيعاب بصمات أجهزة IGBT المختلفة والأجهزة التي تحمل التيارلا يمكن استبدالها
س2: هل يتطلب SPM-2.2i PSM منفصل (وحدة إمدادات الطاقة) ؟
نعم. تستقبل A06B-6111 SPM حافلة التيار المباشر من PSM خارجية ̇ ليس لديها مصدر طاقة متكامل. تقوم PSM بتوليد حافلة التيار المباشر المنظمة من مصدر التيار المتردد.يستمد SPM من هذا الحافلة ويحولها إلى التردد المتغير AC لمحرك الغزل.
السؤال 3: هل يؤثر استبدال A16B-2203-0650 على معايير الغزل؟
لا. يتم تخزين معايير الغزل (حدود السرعة، نسب التروس، نوع المحرك، التسارع) في ذاكرة المعايير الرئيسية لجهاز CNC. لا يؤثر استبدال لوحة الأسلاك على المعايير المخزنة.بعد تركيب الغيار، CNC يعيد إنشاء الاتصالات سلسلة الفوهة وتطبيق المعلمات القائمة.
السؤال 4: ما هو إجراء التفريغ قبل الوصول إلى A16B-2203-0650؟
SPM-2.2i يحتوي على بنك مكثفات الحافلة المباشرة التي تحتفظ بالجهد الخطير بعد إزالة الطاقة من الشبكة.اتبع إجراءات انتظار التفريغ في دليل صيانة FANUC للوحدة A06B-6111-H002 قبل فتح الغطاء أو التعامل مع اللوحات الداخلية.
السؤال 5: ما هي محركات الفوهة التي تعمل بها SPM-2.2i (A16B-2203-0650 لوحة الأسلاك) عادة؟
يتم تطابق SPM-2.2i مع محركات الفولاذ من سلسلة FANUC αi في فئة الإخراج 2.2kW ̇ عادةً ما تكون المحركات في مجموعة محركات الفولاذ αi 2.2/10000 ، αiS 3/6000 ، أو المسموح بها بمجموعة محركات الفولاذ αi.هذه المحركات تعمل على آلات CNC ذات إطار صغير حيث.2كيلوواط كافية لتطبيق الماكينات.
