| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |

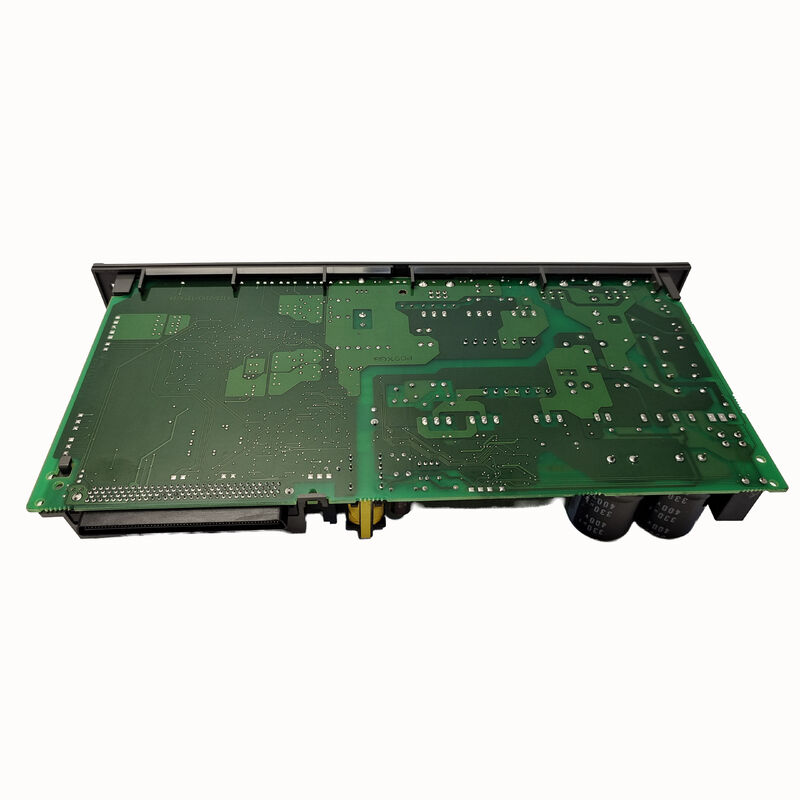

| رقم الموديل | A16B-2203-0651 |
داخل سلسلة αi SPM A06B-6111 ، يحتل SPM-5.5i (A06B-6111-H006) بمقدار 5.5kW مكانًا يستخدم على مجموعة واسعة من أدوات CNC المدمجة والمتوسطة الحجم. يكفي 5.5kW ل:
مراكز التصنيع الحاسوبية الصغيرة:مراكز معالجة عمودية مع 40 فوهة من الفوهات تعمل على معالجة الألومنيوم والسبائك الخفيفة والبلاستيك في أعماق القطع المعتدلة. يدعم فوهة 5.5 كيلوواط العمل بسرعة كاملة في هذه المواد.
مراكز تحويل CNC:التحويل السريع في الصلب والألومنيوم إنتاج 5.5 كيلوواط يدعم التحويل العدواني في هذه المواد دون تعقيد إدارة الحرارة والطاقة من محركات الغزل ذات الطاقة العالية.
آلات صغيرة ذات 5 محاور:آلات صغيرة ذات 5 محاور لأشكال قطعة معقدة حيث نادراً ما يدفع الفولاذ إلى حد حراره و 5.5kW يوفر مساحة كافية للرأس.
A16B-2203-0651 يخدم هذا الاختلاف SPM الشائع مما يجعله واحداً من البنود الغيارية الأكثر حاجة إلى لوحات الأسلاك في عائلة αi SPM.
| المعلم | القيمة |
|---|---|
| وحدة متوافقة | SPM-5.5i (A06B-6111-H006) |
| قوة الغزل | 5.5كيلوواط |
| الجهد المدخل | 200 فولت (3 مراحل) |
| PCB التحكم | A20B-2100-0800 |
| سلسلة المحركات | αi SPM A06B-6111 |
| دور المجلس | لوحة الأسلاك |
تتشارك عائلة لوحات الأسلاك A16B-2203-065x بأكملها في نفس لوحة التحكم (A20B-2100-0800). توفر هذه الهندسة المعمارية ميزة خدمة عملية:
بالنسبة لمصنع يدير آلات بأحجام مختلفة للدوائر (حوالي 2.2kW ، 5.5kW ، 11kW) ، فقطنموذج واحد لـ PCB التحكمتغطي جميعها. تختلف لوحات الأسلاك من حيث القيمة (0650 لـ 2.2kW ، 0651 لـ 5.5kW) ، ولكن لوحة التحكم متطابقة.
عند تشخيص عطل مكبر الغزل:
هذا التصميم الوحدي يقلل من مخزون اللوحات الاحتياطية اللازمة لتغطية تصنيفات طاقة SPM المتعددة.
SPM-5.5i عيب في الغول في مركز التصنيع CNC:يطور مكبر المسامير FANUC αi SPM-5.5i عطلًا مرتبطًا بالموصول يتم استبدال A16B-2203-0651، حل خطأ الاتصال.
تشغيل محرك العجلة في بناء آلة جديدة:يطلب صانع الآلات الذي يقوم بتثبيت مركز صناعة CNC جديد استبدال A16B-2203-0651 لوحدة SPM-5.5i المتضررة أثناء معالجة التثبيت.
س1: ما هو الفرق بين A16B-2203-0651 (القياسية 200 فولت) و A16B-2203-0820 (نسخة HV) للفولاذ 5.5kW؟
A16B-2203-0820 هو لوحة الأسلاك لـ SPM-5.5HVi (A06B-6121-H006) نسخة الجهد العالي 400 480VAC من وحدة الغزل 5.5kW.A16B-2203-0651 للنسخة القياسية 200VAC (A06B-6111-H006)هذان يقدمان نفس مستوى طاقة الغزل ولكن فولتاج مدخلات مختلفة
س2: هل يتطلب استبدال A16B-2203-0651 تغييرات في معايير الفولاذ؟
لا، يتم تخزين معايير الغزل في ذاكرة CNC الرئيسية بعد تركيب استبدال A16B-2203-0651 وإعادة الوحدة إلى الخدمةCNC إعادة تحميل اتصاله سلسلة فولاذ وتطبيق معايير الفولاذ القائمة تلقائيا.
السؤال 3: ما هي محركات الفولاذ التي يدفعها SPM-5.5i؟
تعمل SPM-5.5i على محركات الفولاذ من سلسلة FANUC αi المسموح بها في فئة 5.5kW محركات مثل αiS 6/4000 ، αiS 8/4000 ، أو محركات الفولاذ المسموح بها معادلة αi.هذه المحركات تدفع المواسير على مراكز التصنيع الحاسوبية المدمجة ومركز الدوران.
السؤال 4: كيف يتم توصيل لوحة الأسلاك إلى لوحة التحكم داخل SPM-5.5i؟
لوحة الأسلاك A16B-2203-0651 و A20B-2100-0800 لوحة تحكم PCB تتصل داخليا عن طريق موصلات لوحة إلى لوحة داخل غطاء الوحدة.يتم تثبيت لوحة تحكم PCB على لوحة الأسلاك أو بجانبها، مع الاتصالات الداخلية التي تنقل إشارات محرك البوابة من لوحة التحكم إلى أجهزة الطاقة على لوحة الأسلاك ،وتغذية المكافأة الحالية للمستشعر من لوحة الأسلاك مرة أخرى إلى لوحة التحكم.
