| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-2203-0661 |

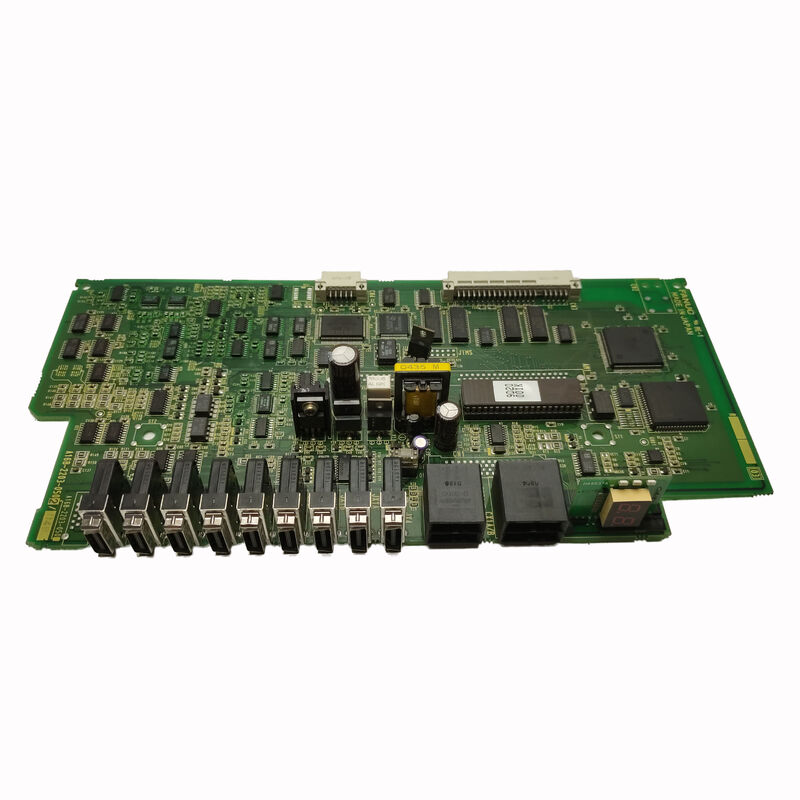

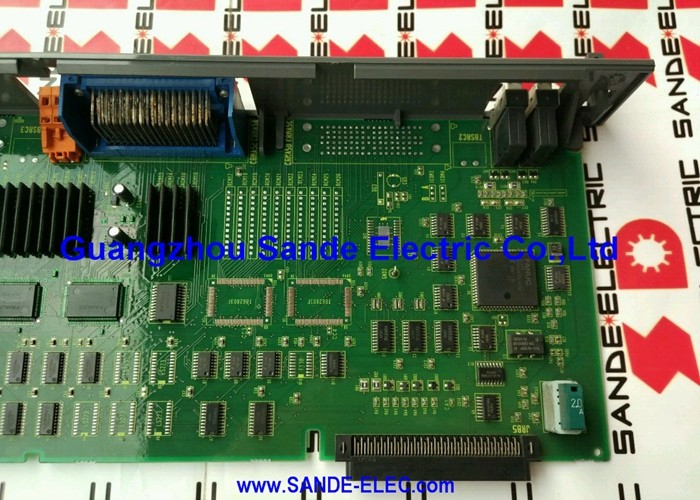

إن FANUC A16B-2203-0661 هي لوحة إمداد طاقة من عائلة لوحات FANUC A16B-2203 — وهي سلسلة تشمل كلاً من لوحات التحكم الوظيفية (لوحات الشاشة، لوحات توسيع المحور، واجهات الاتصال) ولوحات إمداد الطاقة لخط إنتاج وحدات تحكم CNC والروبوتات من FANUC.
تشغل لوحة إمداد الطاقة دورًا أساسيًا في البنية الكهربائية لوحدة التحكم: كل لوحة أخرى في النظام — وحدة المعالجة المركزية، واجهة السيرفو، لوحات الإدخال/الإخراج، توصيلات لوحة المشغل — تعتمد على إمداد الطاقة لتوفير جهود تيار مستمر مستقرة ومنظمة بشكل صحيح ضمن التفاوتات المحددة.
تقوم تصميمات إمداد الطاقة لوحدات تحكم FANUC بتحويل إمداد التيار المتردد الوارد (عادةً 200-240 فولت تيار متردد في الآلات التي توجد بها وحدات تحكم FANUC بشكل شائع) من خلال طوبولوجيا محول تبديل منظم لإنتاج مسارات الجهد المتعددة للتيار المستمر المطلوبة لإلكترونيات النظام.
يوفر نهج محول التبديل — بدلاً من نهج منظم الخط القديم — كفاءة عالية (تولد وحدة إمداد الطاقة حرارة مهدرة أقل لقوة خرج معينة)، وتفاوت جهد دخل واسع (يبقى النظام مستقرًا عبر نطاق إمداد التيار المتردد الدولي الكامل دون تعديل جهد يدوي)، واستجابة سريعة لمتغيرات الحمل (حلقة تحكم المحول تضبط دورة عمل التبديل في غضون ميكروثانية عندما تسحب وحدة جديدة تيارًا، مما يمنع انخفاض الجهد الذي قد يسبب أخطاء منطقية في دوائر التحكم).
يتبع وضع A16B-2203-0661 داخل وحدة التحكم — سواء كانت لوحة PSU مستقلة أو مدمجة في تجميع لوحة خلفية — ممارسة التركيب المادي القياسية لـ FANUC لجيلها.
مثل لوحات الطاقة الأخرى من سلسلة A16B-2203 (خاصةً -0370 لوحدات R-J3iB و -0910 لوحدات التحكم R-30iA/R-30iB)، تم تصميم -0661 لتوصيل قوة الخرج المقدرة بالكامل بشكل مستمر ضمن البيئة الحرارية لوحدة التحكم، مع دوائر حماية تستجيب لحالات الحمل الزائد والجهد الزائد ودرجة الحرارة الزائدة قبل حدوث أي تلف.
| المعلمة | القيمة |
|---|---|
| الوظيفة | لوحة إمداد الطاقة |
| السلسلة | A16B-2203 |
| مسارات الخرج | تيار مستمر متعدد المسارات (5 فولت، ±15 فولت، 24 فولت نموذجي) |
| المدخل | 200-240 فولت تيار متردد |
| الحماية | OVP، OCP، OTP |
| المنشأ | اليابان |
في تسلسل هرمي لصيانة وحدات تحكم CNC والروبوتات، تحتل لوحة إمداد الطاقة قمة تصنيف الأهمية. يؤدي فشل لوحة إمداد الطاقة إلى توقف وحدة التحكم بأكملها تمامًا — لا يوجد تنفيذ لوحدة المعالجة المركزية، ولا تحكم في السيرفو، ولا استجابة للوحة المشغل.
تتأثر كل لوحة ووحدة ودائرة لاحقة بنفس القدر لأنها جميعًا تشترك في نفس مصدر الطاقة.
هذا يجعل لوحة إمداد الطاقة أهم لوحة في النظام (لأن كل شيء آخر يعتمد عليها) وفي الممارسة العملية، واحدة من أكثر اللوحات التي يتم استبدالها بشكل متكرر لأنها تتحمل ظروفًا تسرع من تآكل المكونات.
آلية التآكل الأساسية هي الدورة الحرارية للمكثفات الإلكتروليتية.
المكثفات الإلكتروليتية هي العمود الفقري لدوائر إمداد الطاقة — فهي تخزن الطاقة أثناء دورة تبديل المحول، وتفلتر تموج جهد الخرج، وتحافظ على جهود إمداد مستقرة أثناء تغيرات الحمل العابرة.
تحتوي على إلكتروليت سائل ضروري لسعتها ومقاومتها التسلسلية المكافئة (ESR)، وهذا الإلكتروليت يتبخر ببطء بمرور الوقت، خاصة عند درجات الحرارة المرتفعة.
مع نضوب الإلكتروليت، تنخفض السعة وتزداد المقاومة التسلسلية المكافئة — مما يؤدي إلى زيادة تموج جهد الخرج، وتدهور الاستجابة العابرة، وفي النهاية عدم استقرار أو فشل كامل للخرج المنظم.
يعتمد معدل تبخر الإلكتروليت بشكل كبير على درجة الحرارة: لكل زيادة قدرها 10 درجات مئوية في درجة حرارة التشغيل فوق درجة حرارة المكثف المقدرة، ينخفض عمر الخدمة إلى النصف تقريبًا.
قد تعاني وحدات تحكم CNC والروبوتات المثبتة في بيئات إنتاج غير مكيفة، أو في تكوينات خزائن ذات تدفق هواء تبريد غير كافٍ، من تسريع شيخوخة المكثفات.
قد تظهر لوحة إمداد طاقة توفر 15-20 عامًا من الخدمة الموثوقة في بيئة جيدة التبريد ومتحكم في درجة حرارتها أعراض فشل المكثفات في 8-10 سنوات في بيئة مصنع حارة.
تظهر أعطال إمداد الطاقة بأعراض مميزة تعكس طبيعة العطل:
فقدان كامل لطاقة التحكم: لا تعمل وحدة التحكم على الإطلاق عند تطبيق الإمداد الرئيسي. جميع أضواء المؤشرات مطفأة، ولوحة المشغل مظلمة، ولا تعمل مراوح التبريد. يشير هذا إلى فشل كامل لوحدة إمداد الطاقة — عادةً ما يكون ترانزستور تبديل رئيسي معطل، أو فيوز رئيسي محترق، أو فشل كارثي في مقوم الدخل.
غالبًا ما يحدث الفشل الكامل فجأة، وأحيانًا بعد زيادة في الطاقة أو حدث تيار اندفاعي.
نظام غير مستقر مع إنذارات متقطعة: تعمل وحدة التحكم ولكنها تولد إنذارات عشوائية لا ترتبط بأي وظيفة آلة محددة، وتختفي عند إعادة التشغيل، وتتكرر بشكل غير متوقع.
هذا هو العرض الكلاسيكي لتدهور المكثفات المرتبط بالعمر — جهد خرج وحدة إمداد الطاقة ضمن المواصفات عند الحمل الخفيف ودرجة حرارة الغرفة ولكنه ينخفض خارج المواصفات تحت حمل الوحدة الكامل أو عند ارتفاع درجة حرارة الخزانة.
دوائر المنطق الرقمي في وحدات CNC حساسة لجهد الإمداد — حتى انخفاض بنسبة 5٪ في مسار +5 فولت يمكن أن يسبب أخطاء منطقية تتجلى كإنذارات للنظام أو تنفيذ برنامج غير منتظم.
إنذار درجة الحرارة الزائدة: تكتشف دائرة الحماية الحرارية لوحدة إمداد الطاقة أن ترانزستور التبديل أو المحول يتجاوز درجة حرارته الآمنة ويوقف الإمداد.
قد يشير هذا إلى فشل مروحة تبريد داخل الخزانة، أو مسارات تهوية مسدودة، أو — على اللوحة نفسها — زيادة في تبديد الطاقة بسبب مكونات متدهورة تولد حرارة أكثر من المعتاد للحفاظ على نفس قوة الخرج.
فشل مسار خرج واحد: تعمل وحدة التحكم جزئيًا — بعض الوظائف تعمل، والبعض الآخر لا يعمل.
قد يكون مسار +5 فولت سليمًا (تعمل وحدة المعالجة المركزية والمنطق) بينما يكون مسار +24 فولت غائبًا (لا تستجيب لوحات الإدخال/الإخراج ودوائر المرحلات).
يشير هذا الفشل الانتقائي إلى فرع معين من دائرة إمداد الطاقة وعادة ما يكون قابلاً للإصلاح على مستوى المكونات.
يمكن إطالة عمر خدمة A16B-2203-0661 من خلال ممارسات الصيانة الاستباقية:
الاستبدال المجدول للمكثفات — إعادة تجميع كاملة لمكثفات وحدة إمداد الطاقة الإلكتروليتية باستخدام مكونات جديدة مصنفة لدرجة حرارة التشغيل — هو الإجراء الوقائي الأكثر فعالية. تشمل معظم مراكز إصلاح FANUC المتخصصة استبدال المكثفات كجزء قياسي من تجديد وحدة إمداد الطاقة، بغض النظر عن الأعراض الظاهرة.
يؤدي القيام بذلك بشكل استباقي على فترات 10 سنوات (أو في وقت أقرب في البيئات الحارة) إلى القضاء على وضع الفشل الأكثر شيوعًا قبل أن يسبب توقفًا غير مخطط له للإنتاج.
صيانة تبريد الخزانة — ضمان أن مراوح تبريد الخزانة تعمل، وأن فلاتر الهواء نظيفة ولا تقيد تدفق الهواء، وأن درجة الحرارة المحيطة في منطقة خزانة وحدة التحكم لا تتجاوز باستمرار درجة حرارة التشغيل المقدرة لوحدة التحكم — أمر مهم بنفس القدر.
عمر المكثفات يعتمد بشكل كبير على درجة الحرارة؛ كل درجة تخفيض في درجة حرارة تشغيل وحدة إمداد الطاقة تطيل عمر خدمة المكثفات بشكل ملحوظ.
س1: تعمل وحدة التحكم لفترة وجيزة ثم تنطفئ، مع رؤية مراوح التبريد تعمل لمدة ثانية أو ثانيتين. هل هذا عطل في وحدة إمداد الطاقة؟
هذا العرض — تشغيل قصير ثم إيقاف فوري — يتوافق مع تشغيل حماية الحمل الزائد. تبدأ وحدة إمداد الطاقة، وتوفر الطاقة للوحدات، وتكتشف أن إجمالي سحب التيار يتجاوز حد حماية التيار الزائد، وتتوقف لمنع التلف.
الأسباب الشائعة: وحدة قصيرة (قم بتركيب الوحدات واحدة تلو الأخرى لتحديد الوحدة المعيبة)، مكثف معطل في مرشح خرج وحدة إمداد الطاقة يظهر كقصر لحظي أثناء بدء التشغيل، أو تدهور حقيقي في عتبة حد التيار لوحدة إمداد الطاقة بسبب مقاومات استشعار قديمة.
إزالة جميع الوحدات اللاحقة وتشغيل وحدة إمداد الطاقة بمفردها (إذا سمح التصميم بذلك) يساعد في عزل ما إذا كان العطل في وحدة إمداد الطاقة أو في وحدة.
س2: هل يمكن استخدام مقياس متعدد على الطاولة لاختبار A16B-2203-0661 قبل التركيب؟
يمكن للمقياس المتعدد التحقق من جهود الخرج إذا كان يمكن تشغيل اللوحة على طاولة مع حمل وهمي يقارب حمل وحدة التحكم الحقيقي — قد يظهر الاختبار بدون حمل أو بحمل أدنى الجهود الصحيحة حتى لو لم تتمكن وحدة إمداد الطاقة من الحفاظ على التنظيم تحت ظروف الحمل الحقيقية بسبب المكثفات الهامشية.
الاختبار على الطاولة أكثر إفادة من عدم الاختبار، ولكن الاختبار النهائي هو التشغيل في وحدة التحكم الفعلية مع تثبيت جميع الوحدات.
إذا كانت هناك منصة اختبار FANUC متاحة في مركز إصلاح، فإن ذلك يوفر أعلى مستوى من الثقة في أداء اللوحة قبل الشحن.
س3: بعد استبدال A16B-2203-0661، هل يجب إعادة تكوين أي معلمات أو إعدادات في وحدة التحكم CNC؟
لوحة إمداد الطاقة نفسها لا تحتوي على بيانات قابلة للبرمجة أو إعدادات — ليس لديها ذاكرة ولا سجلات قابلة للتكوين من قبل المستخدم. استبدالها لا يتطلب أي تغييرات في المعلمات في وحدة التحكم CNC. ومع ذلك، إذا كان فشل وحدة إمداد الطاقة شديدًا بما يكفي للتسبب في حدث جهد غير متحكم فيه على مسارات طاقة وحدة التحكم CNC قبل استجابة دوائر الحماية، فمن الممكن حدوث تلف في البيانات في وحدات SRAM (تخزين المعلمات والبرامج).
بعد أي استبدال لوحدة إمداد الطاقة يتبع فشلًا صعبًا، تحقق من أن جميع معلمات وحدة التحكم CNC سليمة عن طريق التحقق من القيم الحرجة مقابل آخر نسخة احتياطية معروفة جيدة قبل إعادة الآلة إلى الإنتاج.
س4: كيف يتم تأكيد تصنيف جهد وحدة إمداد الطاقة الصحيح للاستبدال لـ A16B-2203-0661؟
تم تصميم وحدة إمداد الطاقة لنطاق جهد إدخال وحدة تحكم FANUC القياسي — عادةً 200-240 فولت تيار متردد، والذي يغطي نطاق جهد الإمداد الصناعي الدولي.
A16B-2203-0661 هي لوحة ذات تكوين ثابت ولا تتطلب اختيار نطاق الجهد أو إعدادات القافزات لجهود الإمداد المختلفة ضمن النطاق المدعوم.
يتم تأكيد مواصفات جهد الإدخال للوحة من وثائق منتجات FANUC أو من ملصق اللوحة الأصلية.
يحدد مخطط توصيل إمداد الطاقة لوحدة التحكم CNC في الوثائق الكهربائية للآلة أيضًا مواصفات جهد الإدخال.
س5: هل يمكن إصلاح A16B-2203-0661 إذا فشلت بسبب مشكلة في المكثف بدلاً من فشل مكون كارثي؟
نعم. فشل المكثف هو أحد سيناريوهات الإصلاح الأكثر قابلية للمعالجة للوحة وحدة إمداد الطاقة — يمكن تحديد المكثفات الفاشلة من خلال الفحص البصري (قمم منتفخة أو متسربة)، أو قياس ESR باستخدام جهاز اختبار مناسب، أو ببساطة عن طريق الاستبدال المجدول بناءً على العمر.
تقوم مراكز إصلاح FANUC المتخصصة بشكل روتيني بإجراء هذا الإصلاح باستخدام مكثفات مطابقة لتصنيف الجهد والسعة ودرجة الحرارة والأبعاد المادية للمكون الأصلي.
تمثل A16B-2203-0661 التي تم إعادة تجميعها واختبارها بالكامل من مركز إصلاح مختص بديلاً فعالاً وفعالاً من حيث التكلفة عن الحصول على لوحة جديدة أو مستعملة بسعر السوق الكامل.
