| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2203-0671 |

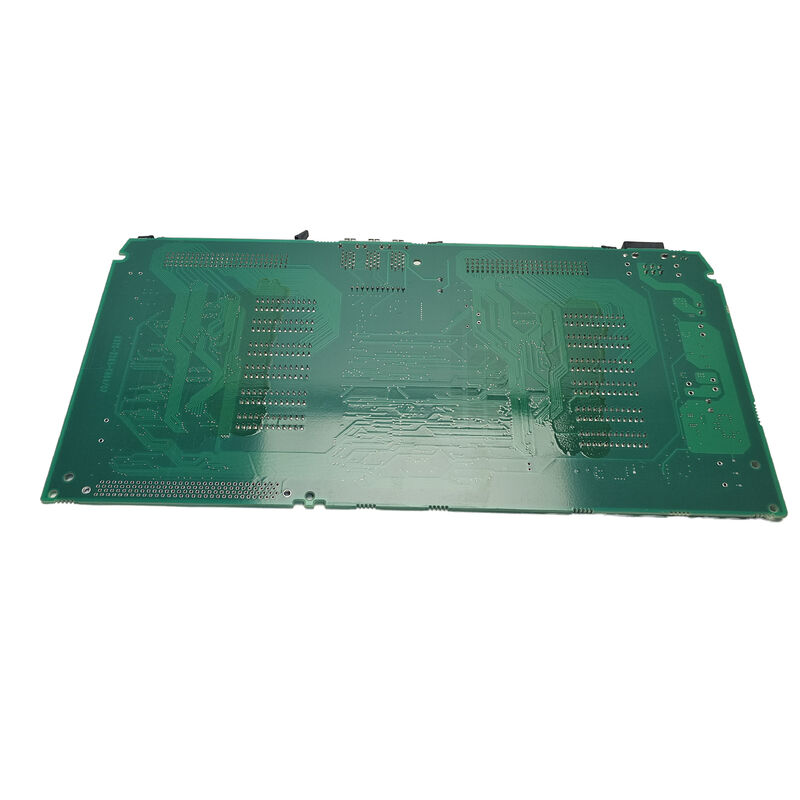

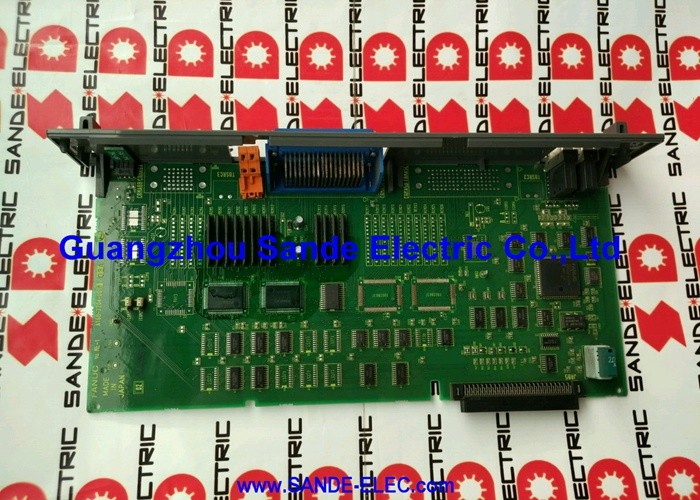

A16B-2203-0671 ينتمي إلى مجموعة A16B-2203-067x عائلة مؤكدة من لوحات الأسلاك لمجموعة Alpha-I من FANUC (سلسلة A06B-6114).دليل صيانة FANUC B-65285EN/03 يؤكد أن هذه النطاقة تغطي لوحات الأسلاك لدوائر Alpha-I SVM ذات محورين ومتعددة المحاور:
| لوحة الأسلاك | وحدة القيادة | نموذج الخدمة |
|---|---|---|
| A16B-2203-0671 | سلسلة A06B-6114 | عائلة 067x |
| A16B-2203-0673 | A06B-6114-H209 | SVM2-80/80i |
| A16B-2203-0674 | A06B-6114-H210 | SVM2-80/160i |
| A16B-2203-0675 | A06B-6114-H211 | SVM2-160/160i |
A16B-2203-0671 في أدنى موقف مرقمي من هذه العائلة يخدم متغير محرك SVM محدد داخل مجموعة وحدات A06B-6114 Alpha-I servo.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A16B-2203-0671 |
| السلسلة | A16B-2203 |
| النطاق | 067x (عائلة لوحات الأسلاك الفا-I SVM) |
| الأصل | اليابان |
| التطبيق | A06B-6114 محرك الخدمة ألفا-I |
في بنية SVM من سلسلة FANUC Alpha-I ، تعمل لوحة الأسلاك (A16B-2203-067x) كموجة إشارة داخلية وPCB واجهة داخل غطاء وحدة الخدمة. يربط:
مرحلة الطاقة إلى بطاقة التحكم:مسارات الإشارة بين وحدات ترانزستور الطاقة IGBT وبطاقة التحكم FSSB (Fiber-optic Servo Serial Bus) تحمل إشارات محرك البوابة ، وردود فعل الحالية ، وإشارات الحماية.
موصلات واجهة خارجية:يتم تثبيت مواقع الموصول الخارجي للجهاز للاتصال بالألياف الضوئية CNC FSSB ، وكابلات ردود فعل المشفر ، وإشارات I / O ويتم توجيهها عبر لوحة الأسلاك.
دوائر الحماية والمراقبة:إشارات الحماية الحرارية من وحدات ترانزستور الطاقة ودوائر مراقبة الحافلة المتواصلة تتصل عبر لوحة الأسلاك إلى منطق حماية بطاقة التحكم.
A06B-6114 خطأ في لوحة سلكية وحدة الخدمة:تقوم وحدة FANUC Alpha-I SVM servo بتطوير أخطاء إشارة داخلية - إمدادات الطاقة الصحيحة ووظيفة بطاقة التحكم ولكن فشل إشارة بين اللوحات. يتم تحديد لوحة الأسلاك A16B-2203-0671.استبدال يعيد توجيه الإشارة الصحيحة داخل وحدة الخدمة.
إصلاح وحدة الخدمة:تخضع وحدة FANUC Alpha-I للصيانة الداخلية الشاملة. يتم استبدال لوحة الأسلاك A16B-2203-0671 كجزء من تجديد مجموعة PCB الداخلية.
س1: كيف يمكنني تأكيد أن A16B-2203-0671 هي لوحة الأسلاك لوحدة الخدمة ألفا-1 الخاصة بي؟
اقرأ رقم الجزء من ملصق اللوحة المثبتة داخل وحدة الخدمة. إذا كان يقرأ A16B-2203-0671، وهذا هو استبدال مؤكد.مرجع متقاطع مع رقم نموذج وحدة الخدمة (على لوحة الاسم الأمامية للجهاز) وجدول تعيين PCB في دليل صيانة FANUC Alpha.
س2: هل لوحة الأسلاك (A16B-2203-0671) هي نفس بطاقة التحكم (A16B-2100-074x) ؟
لا. يحتوي جهاز Alpha-I SVM على العديد من أقراص PCB ذات وظائف متميزة. يتعامل لوحة الأسلاك (A16B-2203-067x) مع توجيه الإشارة الداخلية وواجهة الموصول الخارجي.بطاقة التحكم في FSSB (A16B-2100-074x أو A16B-2101-004x) تتعامل مع اتصالات CNC، حلقة السرعة ، وخوارزمية التحكم في الخدمة. يجب أن يعمل كلاهما بشكل صحيح لتشغيل وحدة الخدمة.
السؤال 3: ما هي الاحتياطات الأمنية المطبقة قبل الوصول إلى لوحة الأسلاك داخل وحدة الخدمة ألفا-I؟
أطفئ نظام الحاسب الآلي و نظام الخدمة بالكاملاحتفاظ مكثفات الحافلة المشتركة في وحدة الخدمة بالجهد العالي الخطير بعد إزالة الطاقة من الشبكة ️ التحقق من أن الحافلة المشتركة قد تم تفريغها تحت 30 فولت DC باستخدام عداد فولت معايرة قبل فتح وحدةاتبع إجراءات السلامة الخاصة بكتابة صيانة FANUC
السؤال 4: هل يتطلب استبدال A16B-2203-0671 تغييرات في معايير الخدمة؟
لا، معايير الخدمة موجودة في ذاكرة المعايير الرئيسية للجهاز بعد تركيب لوحة الأسلاك البديلة وإعادة تجميع وحدة الخدمةتحميل CNC لمعلمات الخدمة إلى الوحدة أثناء بدء تشغيل التشغيلالتحقق من استجابة الخدمة الصحيحة على جميع المحاور المتصلة قبل العودة إلى الإنتاج.
