| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2203-0674 |

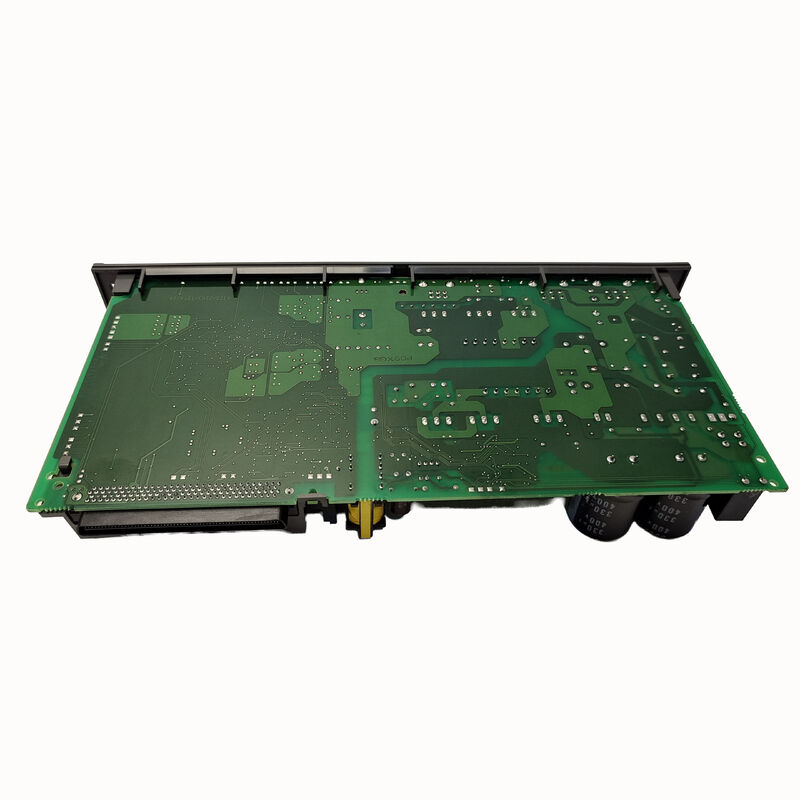

يؤكد دليل الصيانة FANUC B-65285EN/03 أن A16B-2203-0674 هو لوحة الأسلاك لـ A06B-6114-H210 ، الذي يحمل تسمية SVM2-80/160i.هذا هو المتغير التيار غير متماثل من عائلة القيادة الخدمية ذات المحورين SVM2:
| القيادة | بي سي بي | المحور 1 القمة | المحور 2 القمة |
|---|---|---|---|
| SVM2-80/80i (A06B-6114-H209) | A16B-2203-0673 | 80A | 80A |
| SVM2-80/160i (A06B-6114-H210) | A16B-2203-0674 | 80A | 160A |
| SVM2-160/160i (A06B-6114-H211) | A16B-2203-0675 | 160A | 160A |
تصنيف SVM2-80/160i غير متماثل 80A/160A يجعله محركًا مفضلًا لآلات CNC حيث يكون لثنين من المحاور متطلبات طاقة مختلفة بشكل كبيرمحور Z ذو حمولة عالية (عمود أو رم) مقترن بمحور Y ذو حمولة أقل، أو محور تغذية طاولة مقترنة مع محور تحديد الموقع الدقيق.
| المعلم | القيمة |
|---|---|
| محرك أقراص متوافق | A06B-6114-H210 (SVM2-80/160i) |
| عدد المحاور | 2 (محورين) |
| المحور 1 ذروة التيار | 80A |
| المحور 2 ذروة التيار | 160A |
| الجهد المدخل | فئة 200 فولت AC |
| واجهة | FSSB (الألياف البصرية) |
| تم تأكيد المراجعة | /07B |
تتعامل لوحة الأسلاك A16B-2203-0674 مع توجيه الإشارة الداخلية الخاصة بالهندسة المعمارية غير المتماثلة 80/160i. The two axis channels have different transistor module sizes — the 160A channel requires larger IGBT modules than the 80A channel — and the wiring board's PCB layout and conductor sizing reflect these different current levels.
لوحة الأسلاك تتصل:
SVM2-80/160i خطأ لوحة الأسلاك في نظام المحور غير المتماثل:يقوم جهاز FANUC CNC مع محرك SVM2-80/160i بتطوير إنذارات الخدمة. بعد التحقق من بطاقة التحكم ومرحلة الطاقة ، يتم تحديد لوحة الأسلاك A16B-2203-0674 على أنها عيب.استبدال استعادة وظيفة خدمة محورين.
وحدة الخدمة /07B تعريف مراجعة:المراجعة المؤكدة /07B مذكورة على ملصق اللوحةتأكيد المراجعة من ملصق اللوحة المثبتة لضمان التوافق مع مراجعة أجهزة وحدة الخدمة المحددة.
س1: ما الذي يميز A16B-2203-0674 (SVM2-80/160i) عن A16B-2203-0673 (SVM2-80/80i) ؟
كلاهما لوحات الأسلاك لمحركات A06B-6114 SVM2 سلسلة محورين ، ولكن لمختلف أنواع سعة التيار. A16B-2203-0673 يخدم SVM2-80/80i (80A + 80A ، محاور متساوية).A16B-2203-0674 يخدم SVM2-80/160i (80A + 160Aلا تكون اللوحات قابلة للتبادل - يختلف تخطيط PCB وحجم الموصلات لاستيعاب أحجام وحدات الترانزستور المختلفة على قناة 160A.
س2: لماذا تستخدم الآلة محرك 80A/160A غير متماثل بدلاً من زوج متطابق؟
إن SVM2-80/160i هو الخيار الأمثل عندما يكون لدى محورين في نفس موقف الخزانة متطلبات طاقة مختلفة بشكل كبير. Using an asymmetric drive correctly sizes the power stage for each axis — avoiding the cost and heat generation of over-specifying the lighter axis with 160A capacity while ensuring the heavier axis has sufficient current headroom.
السؤال 3: هل يعمل A16B-2203-0674 مع بطاقة تحكم FSSB نفسها مثل A16B-2203-0673؟
نعم، كل من SVM2-80/80i و SVM2-80/160i تستخدم نفس عائلة بطاقات التحكم FSSB (A16B-2100-074x أو A16B-2101-004x).تتعامل بطاقة التحكم مع خوارزمية الخدمة الرقمية واتصالات FSSB بشكل متطابق لكلا تصنيفات المحركات فقط تختلف لوحة الأسلاك لاستيعاب أجهزة مرحلة الطاقة المختلفة.
السؤال 4: ما هي الاحتياطات الأمنية المطبقة عند استبدال A16B-2203-0674 داخل وحدة الخدمة؟
قم بإيقاف تشغيل الكهرباء وقفل الطاقة من الشبكة. تحقق من أن حافلة SVM2-80/160i DC قد تم تفريغها تحت 30 فولت باستخدام فولت متر DC معايرة قبل فتح الوحدة.يعمل SVM من فئة 200 فولت مع حافلة متواصلة بقوة 280 فولت تقريبًا ، يستمر هذا الجهد بعد إزالة الشبكة.تعامل مع لوحة الاستبدال بواسطة حزام معصم مضاد للستاتيك على سطح آمن من ESD.
السؤال 5: كيف يمكنني التأكد من أن A16B-2203-0674 هي لوحة الأسلاك الصحيحة لـ SVM2-80/160i الخاص بي؟
تظهر لوحة الاسم الأمامية لوحدة المحرك رقم النموذج A06B-6114-H210 (مواصفات الطلب) أو A06B-6114-C210 (مواصفات الوحدة) لـ SVM2-80/160i.دليل الصيانة FANUC B-65285EN/03 يؤكد A16B-2203-0674 كمهمة لوحة الأسلاكأيضا التحقق من رقم الجزء من الملصق على اللوحة المثبتة نفسها قبل طلب استبدال.
