| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2203-0675 |

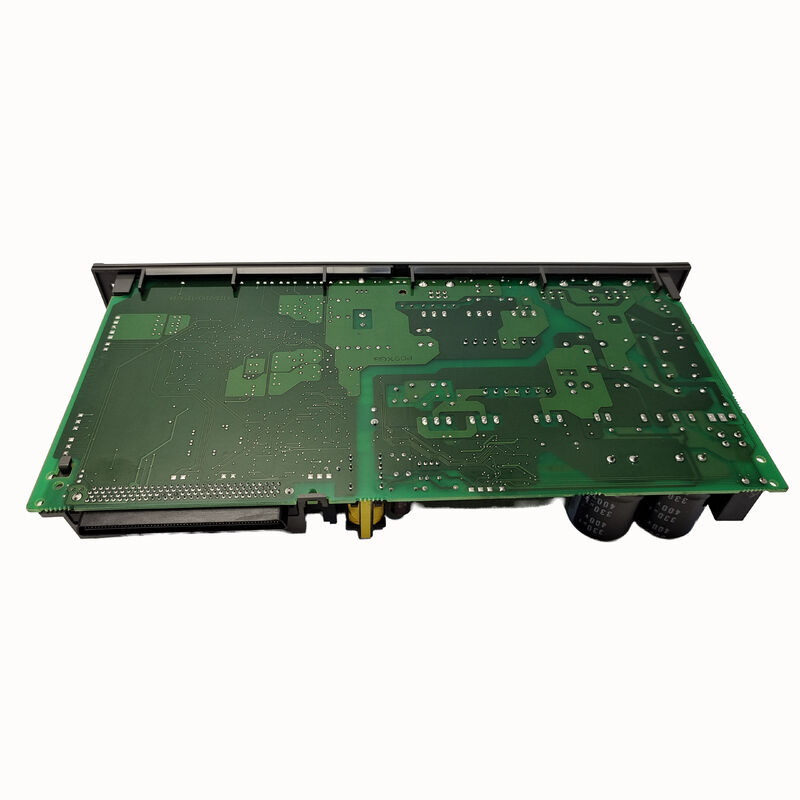

يعد A06B-6114-H211 SVM2-160/160i هو الإصدار الأعلى الحالي في عائلة وحدات المؤازرة ثنائية المحور Alpha-I SVM2 من FANUC - وهي أكبر وحدة مؤازرة ثنائية المحور في سلسلة ai. A16B-2203-0675 هي لوحة الطاقة/الأسلاك الخاصة بها، والتي تم تأكيدها بواسطة دليل صيانة FANUC B-65285EN/03.
تؤكد عائلة SVM2 الكاملة وجود A16B-2203-0675 في الجزء العلوي من النطاق:
| وحدة القيادة | مجلس الأسلاك | الذروة الحالية |
|---|---|---|
| SVM2-80/80i (A06B-6114-H209) | A16B-2203-0673 | 80 أ + 80 أ |
| SVM2-80/160i (A06B-6114-H210) | A16B-2203-0674 | 80 ألف + 160 ألف |
| SVM2-160/160i (A06B-6114-H211) | A16B-2203-0675 | 160 أ + 160 أ |
| المعلمة | قيمة |
|---|---|
| محرك متوافق | A06B-6114-H211 (SVM2-160/160i) |
| عدد المحاور | 2 (ثنائي المحور) |
| الذروة الحالية | 160A لكل محور |
| الإخراج المقدر | 39A لكل محور (مستمر) |
| ترانزستورات الطاقة | وحدتين 160A |
| عرض الوحدة | 90 ملم |
| تبريد | مراوح داخلية + خارجية |
| واجهة | FSSB (الألياف الضوئية) |
| لوحة التحكم (مقترنة) | A20B-2100-0741 |
تحتوي وحدة المؤازرة A06B-6114-H211 على اثنين من مركبات ثنائي الفينيل متعدد الكلور الرئيسية:
لوحة الطاقة/الأسلاك (A16B-2203-0675 — هذا المنتج):تقوم بتوجيه إشارات توجيه البوابة من بطاقة التحكم إلى كل من وحدتي الترانزستور IGBT 160A، وتحمل التغذية المرتدة الحالية من مقاومات تحويل مرحلة الطاقة، وتوفر جميع موصلات الواجهة الخارجية - موصلات الألياف الضوئية FSSB، وكابلات تشفير المحرك، وإدخال/إخراج الإشارة.
بطاقة التحكم FSSB (A20B-2100-0741):ينفذ حلقات التحكم في السرعة والتيار لكلا المحورين، ويتواصل مع CNC عبر الناقل التسلسلي FSSB، ويولد أوامر PWM التي توجهها لوحة الطاقة إلى ترانزستورات IGBT.
خطأ في لوحة الطاقة SVM2-160/160i:يقوم نظام سيرفو FANUC Alpha-I المزود بوحدة 160/160i بتطوير أخطاء مرحلة الطاقة. بعد التحقق من ترانزستورات IGBT 160A وبطاقة التحكم، تم تحديد لوحة الطاقة A16B-2203-0675 على أنها الخطأ. يعمل الاستبدال على استعادة توجيه الإشارة الداخلية لوحدة المؤازرة.
صيانة أجهزة مركز الآلات الكبيرة:تحتفظ منشأة الإنتاج بالنظام المؤازر الخاص بمركز التصنيع باستخدام الحاسب الآلي للخدمة الشاقة. تم استبدال A16B-2203-0675 كجزء من الإصلاح الشامل لوحدة SVM2-160/160i.
س1: هل اللوحة A16B-2203-0675 هي نفس اللوحة المستخدمة في اللوحة A06B-6117-H211؟
A06B-6114-H211 وA06B-6117-H211 كلاهما وحدات SVM2-160/160i ولكن من مراجعات مختلفة لسلسلة محركات الأقراص - 6114 هو التصميم السابق، 6117 هو مراجعة لاحقة. تم تأكيد A16B-2203-0675 لكل من A06B-6114-H211 وA06B-6117-H211. تحقق من لوحة اسم الوحدة المثبتة من طراز محرك الأقراص الملائم.
Q2: كيف يرتبط الخرج المستمر المقنن 39A بتصنيف ذروة الترانزستور 160A؟
إن تصنيف الترانزستور 160A هو الحد الأقصى للتيار اللحظي الذي يمكن أن يتحمله IGBT. إن الخرج المستمر المقدر بـ 39A هو التيار المستمر الذي تم تصميم محرك الأقراص لتوفيره في عملية مؤازرة عادية دون ارتفاع درجة الحرارة. توفر النسبة الكبيرة بين الذروة (160A) والمستمر (39A) مساحة رأسية للحمل الزائد للمؤازرة - قمم التسارع، والتوقف في حالات الطوارئ، والقطع الثقيل العابر - دون تجاوز منطقة التشغيل الآمنة للترانزستور.
س 3: ما هي رموز الإنذار المؤازرة التي تشير على وجه التحديد إلى وجود خطأ في لوحة الطاقة مقابل خطأ في بطاقة التحكم؟
عادةً ما تنتج أخطاء لوحة الطاقة: إنذارات ترانزستور IGBT (التيار الزائد، ماس كهربائى)، أو أخطاء في تشغيل البوابة (حيث لا يتم تشغيل الترانزستور بشكل صحيح بسبب إشارة محرك مفقودة)، أو حالات شاذة في التغذية المرتدة الحالية. تنتج أخطاء بطاقة التحكم إنذارات اتصال FSSB (إنذارات SV 8 أو 9) أو أخطاء التحكم في السرعة/التيار. عندما يفشل كلا المحورين في وقت واحد مع إنذار متعلق بالطاقة ويتم اختبار الترانزستورات بشكل سليم، تكون لوحة الطاقة A16B-2203-0675 هي المشتبه به الرئيسي.
س 4: هل يتطلب استبدال A16B-2203-0675 إعادة إدخال معلمة المؤازرة؟
لا، توجد معلمات المؤازرة في ذاكرة المعلمات الرئيسية لـ CNC، وليس في مركبات ثنائي الفينيل متعدد الكلور الخاصة بوحدة المؤازرة. بعد تركيب لوحة الطاقة البديلة وإعادة تجميع الوحدة، يقوم CNC بتنزيل معلمات المؤازرة أثناء تهيئة التشغيل. تحقق من الاستجابة المؤازرة الصحيحة على قناتي المحور قبل العودة إلى الإنتاج.
س5: ما هي احتياطات السلامة المطبقة قبل الوصول إلى A16B-2203-0675 داخل وحدة المؤازرة؟
قم بإيقاف تشغيل الطاقة وإغلاق مصدر التيار الكهربائي. انتظر وقت التفريغ المحدد في دليل صيانة مضخم الصوت المؤازر FANUC Alpha - عادةً 5 دقائق كحد أدنى. تحقق من أن جهد ناقل التيار المستمر أقل من 30 فولت تيار مستمر باستخدام مقياس الفولتميتر المعاير. تعمل الحافلة SVM2-160/160i DC بجهد 280 فولت تيار مستمر تقريبًا من مدخل تيار متردد 200 فولت. تعامل مع A16B-2203-0675 بحزام معصم مضاد للكهرباء الساكنة على سطح آمن من أجل ESD.
