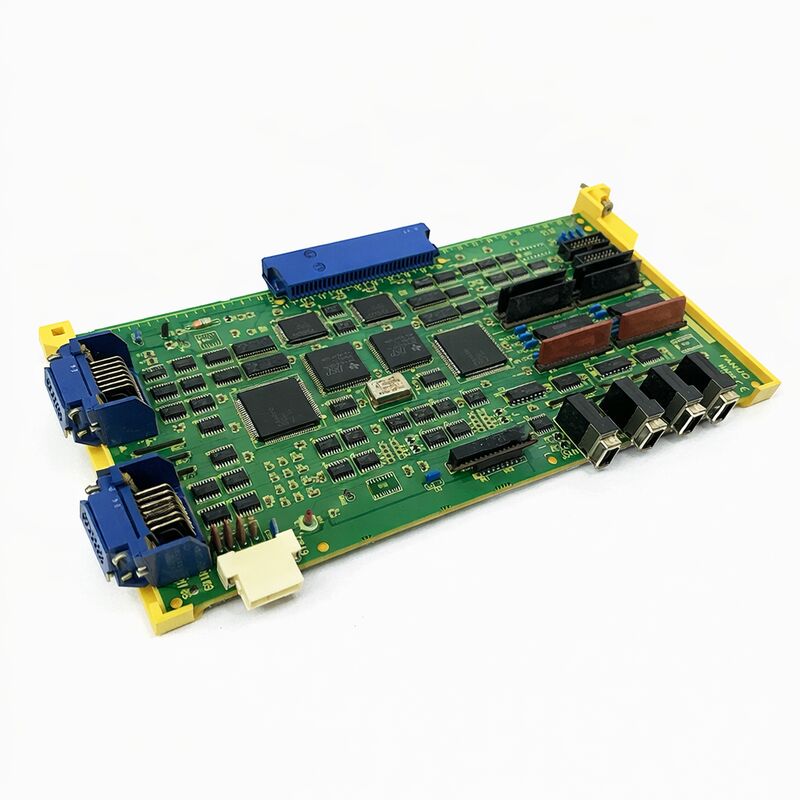

لوحات FANUC المستعملة A16B-2203-0691 A16B22030691 A16B-22O3-O691

FANUC A16B-2203-0691 αi وحدة مؤازرة أسلاك ثنائي الفينيل متعدد الكلور لـ aiSV1-20

ملخص

الA16B-2203-0691هوαi وحدة مؤازرة أسلاك ثنائي الفينيل متعدد الكلورتستخدم معaiSV1-20أجهزة مكبر للصوت. يوصف بأنه اللوحة المثبتة بشكل طبيعيوحدات سلسلة A06B-6114 αiSV أحادية المحور، وتعرفه قنوات الأجزاء أيضًا على أنه ثنائي الفينيل متعدد الكلورألفا-آي سيرفو SVM1-20I.

وهذا يضعه في قسم الأسلاك/التحكم في مكبر الصوت الداخلي بدلاً من اللوحة الرئيسية لـ CNC أو طبقة لوحة الاتصالات.

هذه اللوحة ليست قطعة احتياطية للأغراض العامة. إنه ينتمي إلى الهيكل الداخلي لوحدة المؤازرة αi ويرتبط بعائلة مكبر الصوت التي تم تركيبها فيها. في أعمال الصيانة، تتم مطابقة اللوحات الموجودة في هذا الموضع بدور مكبر الصوت الدقيق ونوع الوحدة المثبتة، لأن اللوحة تدعم الهيكل الكهربائي الداخلي لمضخم المؤازرة بدلاً من وظيفة التحكم الخارجية الواسعة.

توجد أيضًا روابط لقائمة دليل الصيانةA16B-2203-0691معαi SV 20التكوينات فيA06B-6117-H103 / C103النطاق، في حين أن وصف المنتج المذكور أعلاه يربطه بوحدات a06B-6114 aiSV أحادية المحور.

من الناحية العملية، هذا يعني أنه يجب دائمًا التحقق من طراز مكبر الصوت المثبت وملصق اللوحة على الجهاز قبل الطلب.

البيانات الفنية

التطبيقات

هذه اللوحة مناسبة لوحدات مكبر الصوت المؤازرة FANUC αi المثبتةالتي تستخدم بالفعلA16B-2203-0691موقف لوحة الأسلاك الداخلية.

إنه ذو أهمية خاصة في إصلاح الوحدة المؤازرة، والتجديد على مستوى اللوحة، وترميم مكبر الصوت حيث تظل أجهزة الوحدة الأصلية سليمة إلى حد كبير ولكن PCB الداخلي يحتاج إلى الاستبدال.

يكون ذلك مفيدًا بشكل خاص عندما يظل قسم الطاقة ومجموعة المبدد الحراري صالحين للخدمة، ولكن لوحة الوحدة الداخلية تحتاج إلى استبدال لاستعادة هيكل مكبر الصوت الأصلي.

في هذا الإعداد، تساعد مطابقة نفس الأسلاك PCB في الحفاظ على بنية الوحدة الحالية وترتيب بطاقة التحكم المجهزة.

دليل الاختيار

عند الاختيارA16B-2203-0691، قم أولاً بتأكيد رمز اللوحة مباشرة على PCB المثبت ثم تحقق من طراز مكبر الصوت حيث تم تركيبه.

هذه الخطوة مهمة لأن عائلة اللوحة نفسها تظهر عبر العديد من متغيرات وحدة αi servo، ويمكن استخدام النماذج القريبة في تكوينات مختلفة للتيار أو المحور.

ثانيا، تحقق من تسمية مكبر الصوت نفسه.

أقوى وصف للوحة يربط هذا النموذج بـaiSV1-20ومحور واحد A06B-6114الوحدات، في حين أن المراجع اليدوية تتصل بها أيضًاαi SV 20القوائم.

وهذا يعني أن طريقة الاختيار الأكثر موثوقية هي رمز اللوحة المجهزة الفعلي بالإضافة إلى ملصق مكبر الصوت المثبت معًا.

ثالثًا، قم بمراجعة سياق اللوحة داخل الوحدة. تشير بعض القوائم إلى أن وحدة المؤازرة مزودة بلوحة الأسلاك هذه بالإضافة إلىبطاقة التحكم FSSB A16B-2101-004x، والذي يمكن أن يساعد عند التأكد بصريًا من الأجزاء الداخلية لمكبر الصوت المثبت أثناء الخدمة.

إرشادات الاستبدال

قبل الطلب، تأكد من ملصق اللوحة ونموذج مكبر الصوت ونوع الوحدة الدقيق الذي تم تركيبه فيه. في لوحات وحدات المؤازرة الداخلية، تكون عمليات التحقق الثلاثة هذه أكثر موثوقية من محاولة التعرف على اللوحة فقط من خلال وصف واسع لعائلة المؤازرة.

إذا تم بالفعل إصلاح مكبر الصوت من قبل، فمن الحكمة أيضًا مقارنة علامات اللوحة المثبتة حاليًا مع سجلات الجهاز.

يمكن للوحدات المؤازرة الأقدم أن تحمل لوحات بديلة من أعمال الخدمة السابقة، لذا فإن التحقق المباشر من الأجهزة هو المسار الأكثر أمانًا.

التعليمات

Q1: ما هو نوع اللوحة A16B-2203-0691؟
إنهαi وحدة مؤازرة أسلاك ثنائي الفينيل متعدد الكلور. من الناحية العملية، فهو ينتمي إلى وحدة مكبر الصوت ويدعم هيكل اللوحة الداخلية لوحدة المؤازرة بدلاً من العمل كوحدة تحكم عامة أو لوحة عرض.

س2: ما أهمية "aiSV1-20" في الوصف؟
لأنه يحدد دور جانب مكبر الصوت للوحة. لوحة مزودة فيaiSV1-20يجب تحديد الوحدة للحفاظ على نفس تكوين مكبر الصوت المثبت، وليس فقط عن طريق مطابقة عائلة لوحة FANUC الأوسع.

س3: لماذا يجب فحص موديل مكبر الصوت قبل الشراء؟
لأن عائلات اللوحة مثل هذه يمكن أن تظهر عبر العديد من متغيرات مكبر الصوت αi. يساعد ملصق الوحدة المثبتة بالضبط على تأكيد ما إذا كانت اللوحة تنتمي إلى نفس البنية الحالية والمحور والوحدة النمطية الموجودة بالفعل في الخدمة.

Q4: هل هذا هو مكبر للصوت المؤازر الكامل ؟
لا، بل هوثنائي الفينيل متعدد الكلور المستخدم داخل وحدة مضخم المؤازرة، وليس مجموعة مكبر الصوت الكاملة. يعد هذا التمييز مهمًا لأن الاستبدال يجب أن يتطابق مع دور اللوحة الداخلية داخل مكبر الصوت الموجود، وليس محرك الأقراص بأكمله كوحدة كاملة.

س5: ما الذي يجب التأكد منه قبل الشراء؟
تحقق من ملصق اللوحة، وتأكد من نوع مكبر الصوت، وتحقق من سياق الوحدة المثبتة. في لوحات مكبر الصوت الداخلية، توفر هذه المجموعة تطابقًا أكثر أمانًا من الاعتماد فقط على وصف عائلة واسع.
