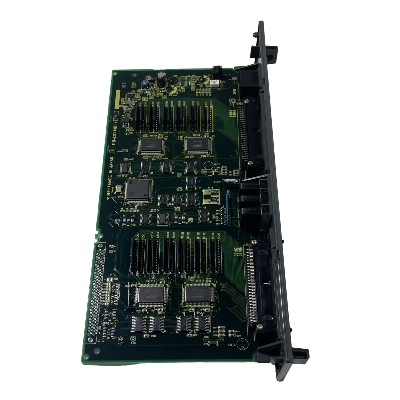

لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2203-0695 |
التسمية 20/20 تحدد المحورين اللذين تخدمهما هذه اللوحة:
هذا التكوين المتماثل 20/20 يخدم أدوات الآلات حيث كلا المحورين المتحكم بهما متطلبات عزم الدوران مماثلةأو محاور X و Y لمركز معالجة صغير، حيث يستخدم كلا المحورين نفس مستوى المحرك αi.
تصنيف 20A لكل قناة يغطي محركات FANUC αi في فئة 20A عادة المحركات في مستوى الأداء αiS 4/4000 إلى αiS 8/3000 ،مناسبة لتطبيقات المحور المتوسط للخلود عند معدلات تغذية معتدلة إلى عالية.
| المعلم | القيمة |
|---|---|
| المحاور | 2 (محورين) |
| التيار لكل قناة | 20A الذروة |
| الجهد المدخل | 200V230VAC |
| وحدات المضيف | A06B-6114 و A06B-6117 |
| واجهة (من خلال المضيف) | FSSB بالألياف الضوئية |
| التثبيت | من لوح إلى لوح داخلي |
| التبريد | الهواء القسري المتبادل |
| الدور | ربط بين الطاقة والتحكم |
"الربط بين الطاقة والتحكم" هو الدور المؤكد لـ A16B-2203-0695 داخل وحدة المضيف. وهذا يعني أن اللوحة تؤدي وظيفتين متوازيتين:
مسار الطاقة:يقوم بتوجيه التيارات المباشرة للقطار و التيارات الخارجة للمحرك الثلاثي المراحل لكلا المحورينمرحلة إخراج IGBT، ومرفق كابل المحرك.
مسار التحكم:Provides the board-to-board electrical connections between the host module's control electronics and the power stage hardware — gate drive signals from the control PCB route through the wiring board to the IGBT devices؛ مسارات ردود فعل جهاز الاستشعار الحالية من لوحة الأسلاك إلى لوحة التحكم.
خطأ لوحة وحدات 20/20 ذات المحورين:فانوك α هي وحدة خدمة ذو محورين تطور أخطاء تؤثر على كلا المحورين 20A في وقت واحد متسقة مع فشل لوحة الأسلاك المشتركة بدلا من أخطاء لوحة التحكم في المحور الفردي.يتم استبدال A16B-2203-0695، استعادة الطاقة ومسارات التحكم لكلا القنوات.
توفير الوحدة عبر الجيل:تعمل ورشة خدمة CNC على الحفاظ على لوحة سلكية واحدة من طراز A16B-2203-0695 لتغطية كل من وحدات المحورين من طراز A06B-6114 وإطار A06B-6117 في أسطول الخدمة.
السؤال 1: هل A16B-2203-0695 هي الوحدة الكاملة ذات المحورين، أم مجرد لوحة الأسلاك الداخلية؟
A16B-2203-0695 هي لوحة الأسلاك الداخلية داخل وحدة المضيف ذات المحورين.وحدة مكبر الخدمة الكاملة ordered كما A06B-6114-Hxxx أو A06B-6117-Hxxx يحتوي أيضا على لوحة تحكم و IGBT أجهزة الطاقةA16B-2203-0695 هو مكون بديل على مستوى اللوحة وليس الوحدة الكاملة.
السؤال الثاني: تقول المواصفات "نهج الاستبدال: استبدال مع مكبر كامل" هل هذا يعني أن استبدال اللوحة ليس نموذجيا؟
"تم استبدالها بكمية كاملة" يشير إلى أن نهج الخدمة القياسي هو استبدال وحدة مكبر المضيف الكاملة بدلاً من عزل لوحة الأسلاك.استبدال مستوى اللوحة من A16B-2203-0695 يتطلب الوصول إلى المتخصصين الداخلية للوحدة وليس عملية ميدانية قياسيةبالنسبة لمعظم المواقع ، فإن استبدال الوحدة الكاملة أسرع. بالنسبة لأورشية الإصلاح التي لديها إمكانية الوصول إلى محركات FANUC الداخلية ، توفر لوحة A16B-2203-0695 البديل المثالي من حيث التكلفة.
السؤال 3: هل يؤثر A16B-2203-0695 على معايير الخدمة عند استبدالها؟
لا، معايير الخدمة لكلا المحورين تقع في ذاكرة المعايير الرئيسية للـ CNC، وليس في لوحة الأسلاك.تطبق CNC معايير المحور القائمة من خلال رابط الألياف الضوئية FSSB.
س4: ما هي طرازات المحركات αi المتوافقة مع قنوات 20A من هذه الوحدة؟
يتم مطابقة تصنيف 20A لكل قناة مع محركات FANUC αi في فئة 20A αiS 4/4000 ، αiS 8/3000 ، ومقارنة تصنيفات المحركات من مجموعة محركات αi servo.80A) تتطلب تكوينات وحدات التيار العالي وألواح الأسلاك.
السؤال 5: ما معنى "مسار الهواء القسري المشترك" لتبريد هذه الوحدة؟
تستخدم الوحدة ذات المحورين قناة تبريد هواء مجبرة مشتركة لمراحل طاقة المحورين.مروحة واحدة تسحب الهواء من خلال الوحدة وتبرد كل من المكونات عالية التيار من A16B-2203-0695 لوحة الأسلاك وPCB التحكم في وقت واحدإذا فشل مروحة التبريد في الوحدة ، فإن كلا المحورين معرضان للمخاطر المتساوية من الإفراط الحراري
