FANUC αi SVM3-20/20/20i (A06B-6114-H303) هو الاختلاف الثلاثي المحور لعائلة مكبرات الخدمة αi. حيث يدفع SVM1 محورًا واحدًا و SVM2 يدفع اثنين ،تتحكم SVM3 بثلاث محاور خدمة من وحدة واحدة بعرض 60 مم.
ثلاثة محاور في 60 ملم هو إنجاز كبير في الكثافة.

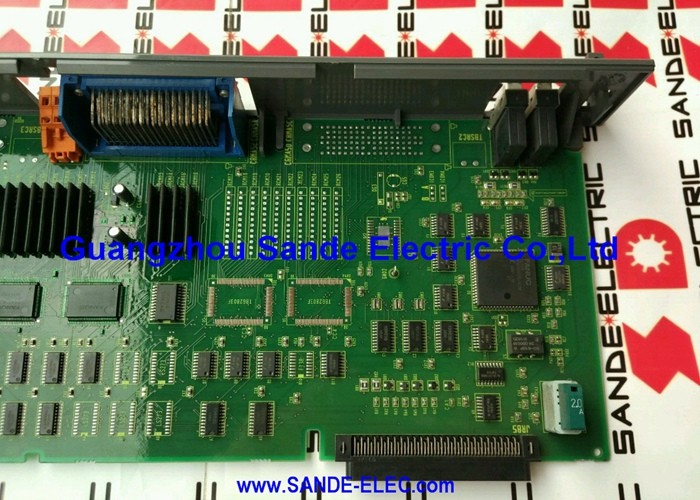

لوحة الأسلاك A16B-2203-0698 هي العمود الفقري الفعلي لهذا التجميعوالواجهة بين اللوحات إلى بطاقة التحكم.
| المعلم | القيمة |
|---|---|
| وحدة متوافقة | SVM3-20/20/20i (A06B-6114-H303) |
| ذروة التيار / المحور | 20A |
| التيار المسموح به / المحور | 6.5أ |
| وحدات الترانزستور | ثلاثة × 20A |
| المدخلات | 200V240VAC |
| واجهة FSSB | نعم.. |
| بطاقة التحكم | A20B-2101-0042 |
| عرض الوحدة | 60ملم |
| تبديد الحرارة | 21 واطاً |
| وزن اللوحة | 3 باوندات |
صفحة منتج شركة KFAS LLC لـ A06B-6114-H303 تحدد جميع مكونات اللوحات الداخلية:
يحمل لوحة الأسلاك A16B-2203-0698 جميع الموصلات الخارجية ، حيث تنتهي الأسلاك الميدانية. تقع أقراص التحكم خلفها ، متصلة من لوحة إلى لوحة.
خطأ لوحة الأسلاك SVM3:تقوم وحدة FANUC αi SVM3-20/20/20i (A06B-6114-H303) بتطوير أخطاء عبر جميع قنوات الخدمة الثلاث في وقت واحد. اختبار بطاقات التحكم بشكل صحيح.يتم تحديد الاتصالات الداخلية لوحة الأسلاك A16B-2203-0698 كخطأاستبدال اللوحة (عادة من خلال تبادل الوحدة الكاملة) يعيد جميع محاور الخدمة الثلاثة.
تكوين آلة صغيرة ثلاثي المحور:يستخدم مركز معالجة CNC مضغوط واحد SVM3-20/20/20i للتحكم في ثلاثة محاور (X ، Y ، Z) من وحدة واحدة ، مما يوفر مساحة خزانة المحرك مقارنة بثلاث وحدات SVM1 منفصلة.
س1: ما هو الفرق بين A16B-2203-0698 (SVM3-20/20/20i) و A16B-2203-0680 (SVM3-20/20/40i) ؟
يحتوي تكوين 20/20/40 على محور 40A واحد بدلاً من ثلاثة محاور 20A مما يتطلب لوحة سلكية مختلفة لاستيعاب أجهزة الإخراج ذات التيار الأعلى على المحور الثالث.
س2: ما هي المحركات التي يقودها SVM3-20/20/20i عادة؟
هذه الوحدة "تدفع عادة محركات 4i / 3000 ، 4i / 4000 Fanuc i Servo". هذه محركات servo αi المدمجة ذات التيارات المسجلة ضمن 6.5A مستمرة في كل محور.يتم العثور على SVM3-20/20/20i عادةً على آلات CNC المدمجة، محولات، EDMs الأسلاك، وآلات طحن متعددة المحاور where three small to medium servo motors run from one module.
السؤال 3: هل استبدال A16B-2203-0698 يتطلب تغييرات في معايير الخدمة؟
لا، معايير الخدمة لجميع المحاور الثلاث موجودة في ذاكرة المعايير الرئيسية لجهاز التحكم المركزي بعد تبادل الوحدة أو إصلاح اللوحةيقوم CNC بإعادة إقامة الاتصال FSSB مع الوحدة وتطبيق مجموعة المعايير الثلاثية الموجودةإجراء اختبارات منخفضة السرعة على جميع المحاور الثلاث بعد الاستبدال قبل العودة إلى الإنتاج الكامل.
س4: ماذا يحدث إذا فشل مروحة التبريد داخل SVM3-20/20/20i؟
تحتوي الوحدة على مروحة تبريد داخلية. جميع المحاور الثلاثة 20A تتشارك في مسار تبريد واحد. إذا فشل المروحة ، يتراكم الحمل الحراري من جميع المحاور الثلاثة دون تبديد.الحماية الحرارية للوحدة سوف تشغل المحرك وتوليد إنذارات حرارية قبل الوصول إلى درجة حرارة حرجةيلاحظ CNC Electronics أن المروحة متوفرة كجزء خدمة منفصل. استبدال المروحة هو الاستجابة الصحيحة لإشعار تبريد على هذه الوحدة ، قبل النظر في خطأ مستوى اللوحة.
