| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2203-0754 |
سلسلة FANUC 16i هي خليفة الجيل i للسلسلة 16، مما يضع منصة CNC الأكثر قدرة من FANUC في ذروة خط إنتاج السلسلة i. تحدد تسمية الطراز "B" الجيل الثاني من الأجهزة لهذا النظام الأساسي - وهو تحديث من 16i-A مع بنية محسنة وإمكانات موسعة وأداء معزز ومغزل محسّن.
تخدم السلسلة 16i-B تطبيقات الأدوات الآلية الأكثر تطلبًا: مراكز تصنيع كبيرة متعددة المحاور مع تحديد محيطي متزامن خماسي المحاور، ومراكز تحويل متعددة الأبراج، وآلات مركبة معقدة تجمع بين الخراطة والطحن، وخلايا التصنيع المرنة التي تتطلب أعلى عدد للمحاور وتعقيد البرنامج.
| المعلمة | قيمة |
|---|---|
| نوع اللوحة | وحدة المعالجة المركزية الفرعية ثنائي الفينيل متعدد الكلور |
| نظام CNC | سلسلة فانوك 16i-B |
| تعيين | "جديد" - تصميم محدث |
| مسلسل | A16B-2203 |

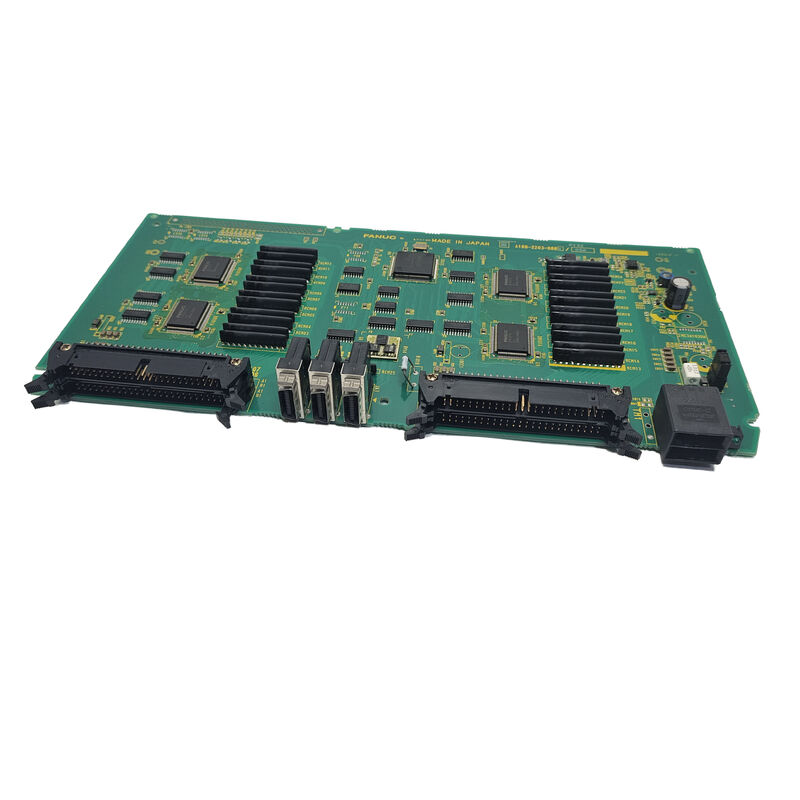

تعمل لوحة وحدة المعالجة المركزية الفرعية للسلسلة 16i-B على توسيع قدرة معالجة محور CNC بما يتجاوز ما توفره لوحة وحدة المعالجة المركزية الرئيسية وحدها. هذا ليس توسعًا بسيطًا، بل هو عبارة عن بنية معالجة مخصصة لمحاور إضافية.
وحدة المعالجة المركزية الرئيسية:يتعامل مع جميع وظائف CNC القياسية - تنفيذ البرنامج، والاستيفاء، والتنسيق المؤازر، وسلم PMC، والعرض، والاتصالات. بالنسبة لآلة ضمن عدد المحاور الأساسية، يعد هذا كافيًا.
وحدة المعالجة المركزية الفرعية (A16B-2203-0754):يأخذ ملكية حساب المحور المؤازر الإضافي، وتشغيل الاستيفاء والتنسيق المؤازر للمحاور الممتدة. تقوم وحدة المعالجة المركزية الفرعية بتفريغ هذا العمل من وحدة المعالجة المركزية الرئيسية، مما يضمن أن إضافة المزيد من المحاور لا يؤدي إلى انخفاض أداء المعالجة المتاح للمحاور التي تتم معالجتها بالفعل بواسطة وحدة المعالجة المركزية الرئيسية.
النتيجة: حتى أجهزة السلسلة 16i-B ذات عدد المحاور العالية والتي تم تكوينها بالكامل تحافظ على معدلات حلقة مؤازرة وأداء استيفاء ثابت عبر جميع المحاور، نظرًا لأن حمل المعالجة يتم توزيعه بين وحدة المعالجة المركزية الرئيسية ووحدة المعالجة المركزية الفرعية.
فشل وحدة المعالجة المركزية الفرعية لمركز التصنيع عالي المحور من السلسلة 16i-B:يقوم مركز تصنيع ذو 5 محاور مزود بتحكم FANUC Series 16i-B بتطوير إنذارات خاصة على المحاور الفرعية التي تتحكم فيها وحدة المعالجة المركزية. تظل المحاور الأساسية التي تعالجها وحدة المعالجة المركزية الرئيسية قيد التشغيل. تم تحديد A16B-2203-0754 على أنه الخطأ. يستعيد الاستبدال وظيفة مؤازرة المحور الممتد.
تجديد نظام التحكم باستخدام الحاسب الآلي:يخضع مركز المعالجة من السلسلة 16i-B لإصلاح شامل لنظام التحكم. يتم استبدال لوحة وحدة المعالجة المركزية الفرعية A16B-2203-0754 جنبًا إلى جنب مع لوحة وحدة المعالجة المركزية الرئيسية لإعادة ضبط أجهزة المعالجة CNC بشكل شامل.
س1: كم عدد المحاور الإضافية التي تدعمها وحدة المعالجة المركزية الفرعية A16B-2203-0754 في نظام 16i-B؟
تعتمد سعة المحور الإضافية التي توفرها لوحة وحدة المعالجة المركزية الفرعية في السلسلة 16i-B على تكوين النظام المحدد. تدعم السلسلة الأساسية 16i-B عددًا محددًا من المحاور على وحدة المعالجة المركزية الرئيسية؛ تقوم وحدة المعالجة المركزية الفرعية بتوسيع هذا بعدد محدد من المحاور الإضافية.
س2: هل A16B-2203-0754 متوافق مع أنظمة السلسلة 16i-A، أم أنه خاص بـ 16i-B؟
يحدد وصف المنتج هذا على وجه التحديد على أنه "SUB CPU BOARD 16I-B CONTROL" - يشير تعيين 16i-B إلى الأجهزة المتطابقة مع النظام الأساسي للطراز B. يؤدي تركيب لوحة نموذج A في نظام نموذج B (أو العكس) إلى المخاطرة بعدم توافق الأجهزة على مستوى الناقل والموصل. تأكد دائمًا من إنشاء نموذج CNC الدقيق من لوحة اسم الماكينة قبل الطلب.
س 3: هل يؤثر استبدال A16B-2203-0754 على معلمات أو برامج CNC؟
لا. توجد معلمات CNC وبرامج الأجزاء وبيانات الأدوات ومنطق سلم PMC في وحدات SRAM وFROM — منفصلة عن لوحة وحدة المعالجة المركزية الفرعية. لا يؤثر استبدال A16B-2203-0754 على أي بيانات مخزنة. بعد تركيب البديل، تعيد وحدة المعالجة المركزية الفرعية الاتصال بوحدة المعالجة المركزية الرئيسية ويبدأ النظام بشكل طبيعي.
Q4: هل يمكن لسلسلة 16i-B CNC أن تعمل بدون A16B-2203-0754 في حالة فشلها؟
إذا تعطلت لوحة وحدة المعالجة المركزية الفرعية، فلن تتوفر سوى المحاور التي تتحكم فيها - تظهر الإنذارات على محاور وحدة المعالجة المركزية الفرعية بينما قد تستمر محاور وحدة المعالجة المركزية الرئيسية في العمل. تعتمد قدرة الماكينة على العمل في وضع المحور المنخفض على تكوين الماكينة وما إذا كانت محاور التشغيل وحدها قادرة على تنفيذ عمل مفيد. بالنسبة لمعظم الآلات، يؤدي فقدان أي محور يتم التحكم فيه إلى توقف الإنتاج.
س5: ما الذي يميز لوحة وحدة المعالجة المركزية الفرعية 16i-B عن وحدة المعالجة المركزية الفرعية الأقدم من السلسلة 16 (الطراز B)؟
استخدم الطراز B من السلسلة 16 (جيل ما قبل i) عائلة مختلفة من لوحات وحدة المعالجة المركزية الفرعية - لوحات الفئة A16B-2203-0033 للسلسلة 18 الطراز B، على سبيل المثال. يستخدم 16i-B (الجيل الأول) نظامًا أساسيًا مختلفًا تمامًا للأجهزة مع بنية معالج وذاكرة محدثة. لوحة وحدة المعالجة المركزية الفرعية A16B-2203-0754 "الجديدة" مخصصة لجيل 16i-B ولا يمكن أن تحل محل لوحات وحدة المعالجة المركزية الفرعية السابقة من الطراز B.
