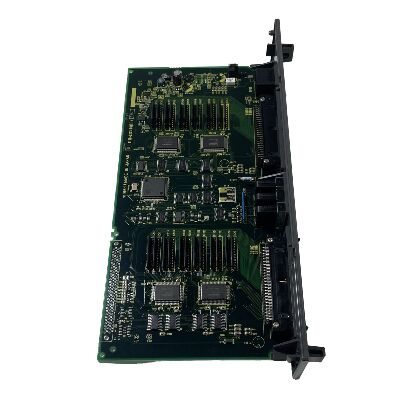

لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2203-0820 |
تغطي مجموعة منتجات Alpha-i SPM (وحدة طاقة المغزل) من FANUC معيارين لجهد الإدخال:
الجهد القياسي (سلسلة 200 فولت: A06B-6111، A06B-6116، A06B-6128):بالنسبة للآلات التي يتم تركيبها في المناطق ذات الإمداد ثلاثي الطور بجهد 200-240 فولت - اليابان وأجزاء من أمريكا الشمالية ومناطق أخرى بجهد 200 فولت.
سلسلة الجهد العالي (HV) (A06B-6121، A06B-6122):للآلات التي يتم تركيبها في المناطق ذات الإمداد ثلاثي الطور بجهد 380-480 فولت - أوروبا ومعظم آسيا ومناطق أخرى بجهد 400 فولت.
الطرازان A06B-6121 وA06B-6122 هما النوعان A والنوع B من سلسلة Alpha-i SPM HV. A16B-2203-0820 هي لوحة الأسلاك لأصغر وحدة مغزل ذات جهد عالي في هذا النطاق:SPM-5.5HVi- مضخم مغزلي بقدرة 5.5 كيلو وات يعمل مباشرة من مدخلات التيار الكهربائي من 400 إلى 480 فولت تيار متردد.
| المعلمة | قيمة |
|---|---|
| لوحة الأسلاك ل | SPM-5.5HVi (النوع أ والنوع ب) |
| اكتب وحدة | A06B-6121-H006 |
| وحدة النوع ب | A06B-6122-H006 |
| التحكم في ثنائي الفينيل متعدد الكلور (النوع أ) | A20B-2100-0800 |
| التحكم في ثنائي الفينيل متعدد الكلور (النوع ب) | A20B-2100-0801 |
| قوة المغزل | 5.5 كيلو واط |
| مدخل | 400-480VAC 3 مراحل |
تستخدم كل من الوحدات A06B-6121-H006 (النوع A) وA06B-6122-H006 (النوع B) SPM-5.5HViنفس لوحة الأسلاك A16B-2203-0820. الفرق بين النوع A والنوع B موجود في لوحة التحكم PCB:
توفر لوحة الأسلاك الأجهزة المشتركة ذات التيار العالي المشتركة بين كلا النوعين. وهذا يعني أن A16B-2203-0820 واحد يمكن أن يخدم أيًا من النوعين - يتم تحديد النوع من خلال التحكم الذي يتم تركيب PCB بجانبه.
إصلاح وحدة المغزل Alpha-i HV:تحتوي ماكينة CNC الأوروبية (مصدر 400 فولت) على وحدة مغزل A06B-6121-H006 SPM-5.5HVi. تم تشخيص خطأ في لوحة الأسلاك - تظهر موصلات خرج المحرك تلفًا. مطلوب A16B-2203-0820 للإصلاح.
تجديد مستوى لوحة وحدة SPM:تقوم منشأة إصلاح CNC المتخصصة بإعادة بناء وحدات SPM A06B-6121-H006 وA06B-6122-H006. يتم تخزين A16B-2203-0820 كلوحة أسلاك مشتركة لإعادة بناء النوعين A والنوع B.
س1: هل يمكن استخدام A16B-2203-0820 مع كل من A06B-6121-H006 (النوع A) وA06B-6122-H006 (النوع B)؟
نعم. يؤكد دليل صيانة سلسلة FANUC αis (B-65285EN/03) على أن A16B-2203-0820 هي لوحة الأسلاك لكل من SPM-5.5HVi Type A (A06B-6121-H006) والنوع B (A06B-6122-H006). تختلف مركبات ثنائي الفينيل متعدد الكلور للتحكم (A20B-2100-0800 للنوع A، A20B-2100-0801 للنوع B)، ولكن لوحة الأسلاك شائعة.
Q2: هل SPM-5.5HVi مناسب لمناطق الإدخال 200 فولت؟
رقم SPM-5.5HVi (A06B-6121-H006 / A06B-6122-H006) تم تصنيفه خصيصًا لإدخال ثلاثي الطور 400-480VAC - فئة الجهد العالي (HV). بالنسبة للمناطق ذات الجهد 200-240 فولت تيار متردد، فإن سلسلة SPM-5.5i ذات الجهد القياسي (أرقام طلب A06B مختلفة مع لوحات أسلاك مختلفة) هي المواصفات المناسبة. لا تقم مطلقًا بتوصيل وحدة المغزل ذات الجهد العالي بمصدر 200 فولت.
Q3: ما هي تقييمات محرك المغزل المتوافقة مع SPM-5.5HVi (وحدة A16B-2203-0820)؟
تم تصنيف SPM-5.5HVi لإخراج محرك المغزل بقدرة 5.5 كيلو وات. وهو متوافق مع محركات المغزل من فئة FANUC Alpha-i التي تم تصنيفها عند أو أقل من 5.5 كيلو واط - عادةً المحركات في نطاق αiIP 2.2 إلى αiIP 5.5. تتطلب المحركات المغزلية ذات الطاقة العالية وحدات SPM أكبر (SPM-11HVi، وSPM-15HVi، وما إلى ذلك) مع لوحات الأسلاك الخاصة بها.
س 4: ما هي متطلبات التفريغ قبل الوصول إلى A16B-2203-0820 داخل SPM-5.5HVi؟
تحتوي وحدة SPM-5.5HVi على مكثفات ناقل DC مشحونة بحوالي 540-650VDC من دخل 400-480VAC. بعد إزالة الطاقة الرئيسية، يتبع وقت التفريغ مواصفات دليل صيانة FANUC لنموذج SPM HV المطبق. تأكد من أن جهد الناقل أقل من 50 فولت تيار مستمر بمقياس معاير قبل الوصول إلى اللوحات الداخلية. يخزن الجهد العالي للناقل لوحدات الجهد العالي (مقابل وحدات 200 فولت) المزيد من الطاقة - وبالتالي فإن احتياطات التفريغ أكثر أهمية.
س 5: هل يلزم مطابقة A16B-2203-0820 لنفس دفعة الإنتاج مثل لوحة التحكم PCB؟
لا يلزم مطابقة دفعة محددة. تم تصميم لوحة الأسلاك A16B-2203-0820 وثنائي الفينيل متعدد الكلور للتحكم المصاحب لها (A20B-2100-0800 أو A20B-2100-0801) ليتم تجميعهما معًا من أي دفعة إنتاج. ينطبق التوافق القياسي لأجزاء FANUC: يمكن الإشارة إلى لاحقة المراجعة المحددة لكل لوحة (على سبيل المثال، /02A، /05B) كمرجع، ولكن المراجعات اللاحقة متوافقة مع الإصدارات السابقة في نفس الدور الوظيفي.
