| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2203-0881 |

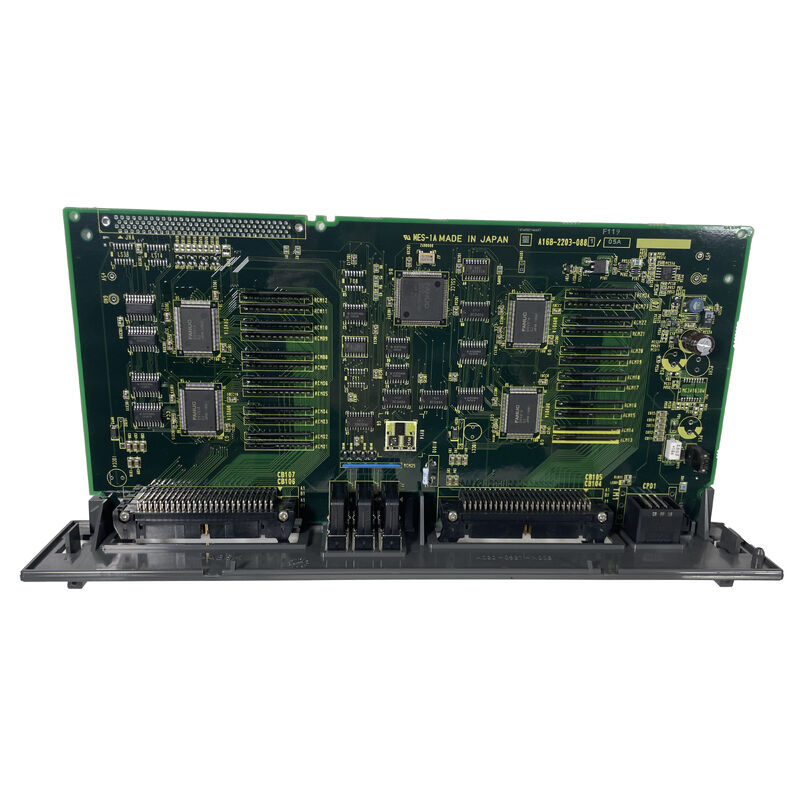

A16B-2203-0881 هي لوحة إدخال/إخراج كثيفة الميزات. مزيجها من 96 مدخلات رقمية،ومخرج MPG متكامل يجعلها واحدة من أكثر حلول إدخال / إخراج لوحة واحدة في النظام البيئي FANUC CNC.
عدد إشارات 96 DI / 64 DO يتناسب مع احتياجات مركز معالجة CNC مجهز بالكامل أو مركز الدوران:
96 مدخلات رقمية:أجهزة استشعار الموقع ومفتاحات الحد لمحاور الآلات والإصلاحات؛ تأكيد الضغط الهيدروليكي وتدفقها؛ ترميز موقع مجلة الأدوات؛ حالة قفل الباب وبوابة الأمان.مستشعرات نظام التبريد؛ مفاتيح لوحة المشغل (مراحل تحديد الوضع ، اتصالات تحويل سرعة التغذية ، أزرار الوظائف) ؛ تم توجيه الغزل ؛ تأكيد مشبك/إلغاء المشبك؛وإشارات حالة الدوائر المساعدة للآلات.
64 مخرجات رقمية:موصل مضخة المبرد؛ تشغيل النظام الهيدروليكي؛ إطلاق مكابح المحور؛ قفل الباب؛ الاتصالات بدء الدوران واتجاه؛ محركات مجلة الأدوات؛ أجهزة التشغيل لتغيير البليت؛ مصابيح مؤشرات للدورة النشطة،الحفاظ على الغذاء، الإنذار، وحالة الجهاز؛ تشغيل محرك الخدمة؛ ومخرجات مرسلات M-code المساعدة.
مخرج MPG:يقدم مخرج MPG (مولد النبض اليدوي) واجهة لترميز العجلة اليدوية المستخدمة أثناء تحديد موقع الركض اليدوي.يدور المشغلون عجلة اليد لتحريك المحاور في الزيادات الدقيقة مخرج MPG يقدم بيانات هذا الموقف من عجلة اليد إلى CNC.
| المعلم | القيمة |
|---|---|
| إد | 96 |
| DO | 64 |
| مخرجات MPG | نعم.. |
| الوحدة المضيفة | A02B-0309-C001 |
| متوافق | سلسلة 16-C، 18-C، 21-C، 16i-TA |
| الوزن | 0.1كيلوغرام |
| أوب. تيمب | 0°40°C |
| الرطوبة | ≤ 80% RH (NC) |
| الارتفاع | ≤ 1000 متر |
A02B-0309-C001 هو المقصورة المادية الوحدة الإدخالية / الإخراجية التي يتم تركيبها في أو بالقرب من الخزانة الكهربائية للآلة. A16B-2203-0881 PCB هو اللوحة النشطة داخل هذا المقصورة.
تتصل وحدة الإدخال والخروج بباص وصلة إدخال وإخراج CNC. يقوم A16B-2203-0881 باعتباره لوحة PCB الرئيسية لربط الإدخال والخروج (أو عقدة إدخال وإخراج متصلة) بإدارة تبادل البيانات ثنائي الاتجاه:
عندما يفشل A16B-2203-0881 ، يتم تعطيل كل إدخال وإخراج الآلة من خلال هذه الوحدة.
فشل إدخال / إخراج مركز التصنيع من سلسلة 16-C:يطور مركز التصنيع CNC FANUC Series 16-C إنذارات PMC التي تؤثر على مجموعة واسعة من وظائف الآلة. تؤكد عمليات التحقق من الأسلاك الميدانية الإشارات الصحيحة في وحدات I/O.يتم تحديد A16B-2203-0881 PCB داخل A02B-0309-C001 كخطأاستبدال يعيد وظيفة الدخول والخروج الكاملة 96/64
سلسلة 21-C CNC مع خطأ MPG:فشل عملية الركض اليدوي تدور العجلة اليدوية لا تنتج حركة محورية. يتم تحديد مخرج MPG على A16B-2203-0881 على أنه الخطأ.استبدال يعيد تشغيل العجلة اليدوية جنبا إلى جنب مع جميع أجهزة 96/64 I / O.
السؤال 1: هل A16B-2203-0881 متوافق مع كل من السلسلة 16-C/18-C/21-C والسلسلة 16i-TA؟
A16B-2203-0881 لمسلسلات FANUC 16-C و 18-C و 21-C. يذكر قائمة IndiaMART أيضًا سلسلة 16i-TA. تم استخدام وحدة الإدخال / الإخراج A02B-0309-C001 عبر أجيال CNC هذه ،و A16B-2203-0881 هو PCB المحددة داخل هذه الوحدة لهذه الأنظمة.
س2: هل يستلزم استبدال A16B-2203-0881 تغييرات في برنامج PMC؟
لا، برنامج PMC يعالج إدخال/إخراج عن طريق عنوان إدخال/إخراج.استبدال A16B-2203-0881 مع استبدال مثبت بشكل صحيح في نفس عنوان I / O Link يعيد الاتصال I / O دون أي تعديل برنامج PMCالتحقق من جميع وظائف 96/64 I / O و MPG بعد التثبيت قبل العودة إلى الإنتاج.
س3: ما هي رموز الإنذار التي تشير إلى فشل A16B-2203-0881؟
أخطاء الاتصالات في إدخال وإخراج الروابط ، إنذارات PMC تشير إلى نطاق العناوين المخصص لوحدة A02B-0309-C001 ،وفشل إدخال / إخراج متقطع أو كامل لا يعزى إلى أخطاء الأسلاك الميدانية يشير إلى أن A16B-2203-0881 قد فشلتأكدي من سلامة الأسلاك في جميع وحدات المحطة قبل أن تخلصي أن اللوحة فشلت
س4: ما هو الحد الأقصى لارتفاع A16B-2203-0881؟
تم تصنيف A16B-2203-0881 للعمل على ارتفاع يصل إلى 1000 متر. فوق 1000 متر ، يؤثر انخفاض كثافة الهواء على الأداء الحراري للمكونات الإلكترونية.لمرافق CNC فوق هذا الارتفاع، تأكيد مدى ملاءمتها بالتوثيق الفني لشركة FANUC أو تطبيق تدابير تبريد إضافية.
