| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2204-0240 |

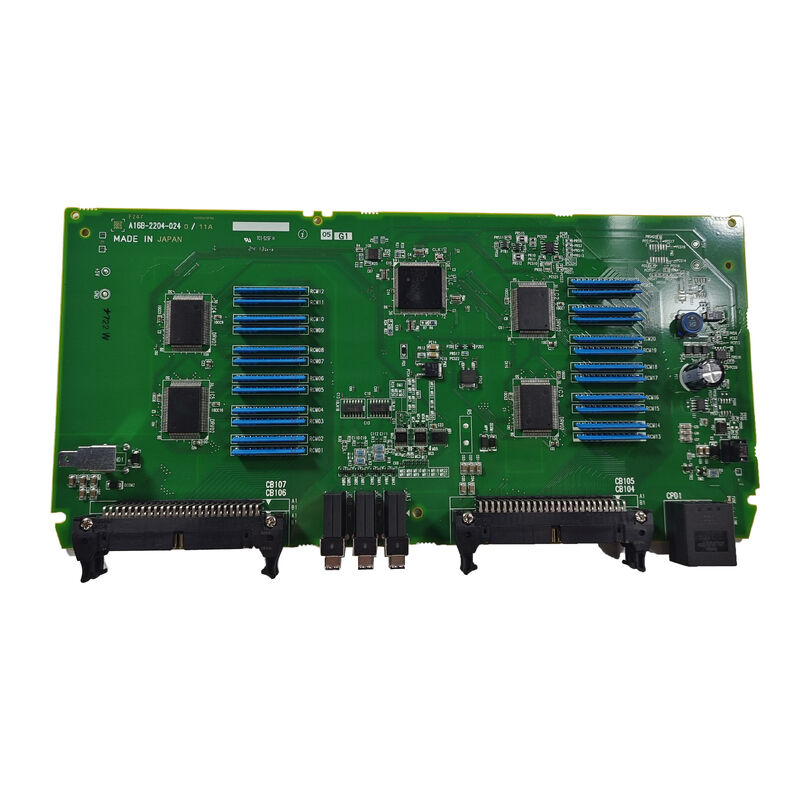

A02B-0319-C001 هي وحدة الإدخال والإخراج الكاملة مجموعة محجوزة توفر واجهة الدخول والإخراج الرقمية بين FANUC CNC والأجهزة الميدانية لآلة الآلة.A16B-2204-0240 هو PCB النشطة داخل هذه الوحدة.
يحدد المقدمة A02B-0319 هذه وحدة الإدخال / الإخراج على أنها تنتمي إلى الجيل 0i-D من سلسلة FANUC أجهزة CNC. يحدد اللاحظة -C001 المتغير المحدد داخل عائلة وحدة إدخال / إخراج 0i-D.
داخل الوحدة A02B-0319-C001:
| المعلم | القيمة |
|---|---|
| رقم الجزء | A16B-2204-0240 |
| الوحدة المضيفة | A02B-0319-C001 |
| النوع | الـ I/O PCB |
| نظام CNC | سلسلة FANUC 0i-D |
| السلسلة | A16B-2204 |
سلسلة FANUC 0i-D (0i النموذج D) هي منصة CNC راسخة للأدوات الآلية ذات الغرض العام.يستخدم هيكل إدخال وإخراجها حافلة I / O Link لربط PMC CNC بوحدات إدخال وإخراج خارجية مثل A02B-0319-C001. كل وحدة إدخال / إخراج تتصل برابط إدخال / إخراج كعقدة عبدة ، وتبلغ عن حالات المدخلات وتقبل أوامر الإخراج من رئيس PMC في CNC.
دور A16B-2204-0240 في هذه العمارة:
فحص المدخلات:في كل دورة مسح PMC، A16B-2204-0240 يقرأ جميع الحالات الدخلية النهائية ويقوم بإرسالها إلى CNC عن طريق وصلة الإدخال / الإخراج.وإشارات مكيف متصلة إلى محطات المدخلات الوحدة تصل جميع PMC من خلال هذه اللوحة.
محرك الخروج:في كل دورة مسح PMC، يقوم CNC بكتابة أوامر الإخراج عبر رابط I / O إلى A16B-2204-0240، والذي يدفع محطات الإخراج وفقًا لذلك والجهاز التشغيلي الآخر المرتبط بالوحدة.
عندما تفشل A16B-2204-0240 ، تتوقف وحدة الإدخال / الإخراج بأكملها عن الاستجابة إلى إشارات إنذار PMC وإيقاف جميع وظائف الآلة التي تسيطر عليها وحدة إدخال / إخراج هذه.
0i-D عيب في وحدات الدخول والخروج:يطور مركز التصنيع CNC FANUC 0i-D إنذارات I / O Link الخاصة بعنوان وحدة A02B-0319-C001. تؤكد اختبارات الأسلاك الميدانية أن جميع الإشارات الخارجية صحيحة في وحدات الطرف.يتم تحديد A16B-2204-0240 PCB على أنها العيباستبدال يعيد وظيفة الإدخال / الإخراج الكاملة
إصلاح وحدة الإدخال والإخراج:يخضع نظام CNC 0i-D لإصلاح شامل للصيانة. يتم استبدال A16B-2204-0240 كجزء من تجديد المجلس المنهجي لوحدة الإدخال / الإخراج.
س1: ما الذي يميز A02B-0319-C001 (0i-D unit) عن A02B-0309-C001 (0i-C unit) ؟
يحدد البداية A02B-0319 أجهزة جيل 0i-D ؛ A02B-0309 يحدد جيل 0i-C. يتم تحديد A16B-2204-0240 لـ A02B-0319-C001 (0i-D).يخدم A02B-0309-C001 (لأنظمة 0i-C/Series 16-C)هذه أجيال مختلفة من الأجهزة واللوحات ليست قابلة للتبادل.
السؤال 2: هل يتطلب استبدال A16B-2204-0240 تغييرات في معايير PMC أو البرامج؟
لا، برنامج PMC يعالج إدخال/إخراج عن طريق عنوان إدخال/إخراج الرابط وليس عن طريق هوية اللجنة.استبدال A16B-2204-0240 مع لوحة متطابقة التكوين في نفس عنوان I / O وصلة استعادة كامل اتصال I / O دون أي تغييرات PMC.
س3: كم عدد نقاط DI و DO التي توفرها A16B-2204-0240؟
يتم تعريف عدد DI/DO من A16B-2204-0240 من خلال تصميم وحدة I/O لـ A02B-0319-C001.تأكيد عدد الإدخالات والإخراجات الدقيق من دليل FANUC 0i-D لربط الأجهزة أو مواصفات A02B-0319-C001يختلف مكمل DI/DO بين مختلف متغيرات وحدات I/O داخل عائلة 0i-D.
السؤال 4: ما هو عنوان عقدة وصلة الدخول/الخروج المخصص لوحدة A02B-0319-C001؟
يتم تكوين عنوان I/O Link أثناء تثبيت CNC وتوثيقه في المواصفات الكهربائية للآلة. بعد تثبيت جهاز استبدال A16B-2204-0240 ،يجب أن يتطابق تعيين عنوان عقدة I / O Link مع عنوان اللوحة الأصلية لضمان استمرار PMC في التعامل مع I / O لهذه الوحدة في نفس العناوين التي استخدمتها دائمًا.
