| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-3200-0054 |

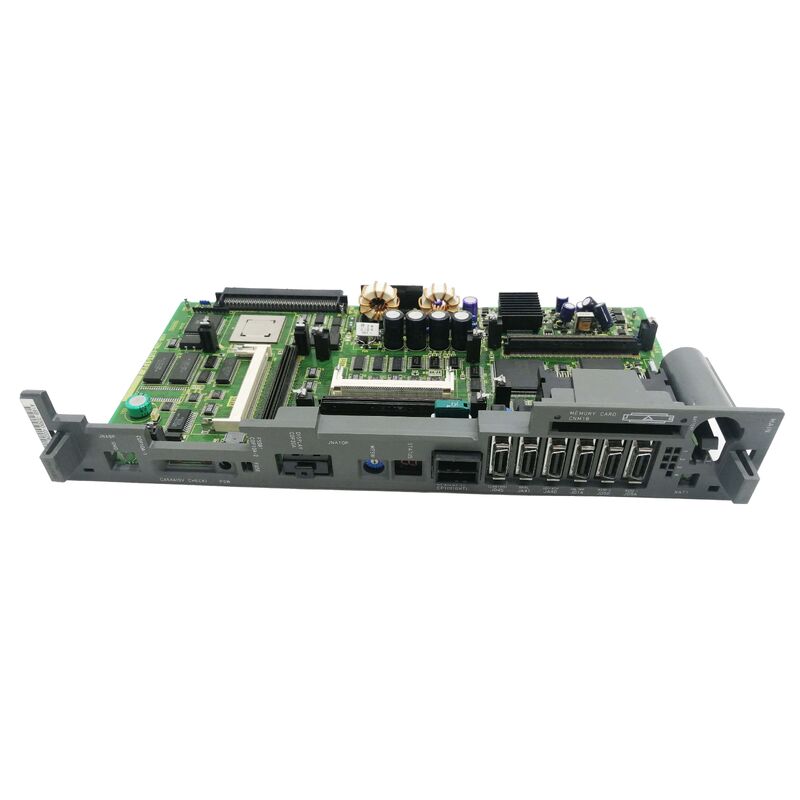

A16B-3200-0054 هو PCB الخيار 3 لتركيب PMC-RC من FANUC Series 16 CNC. في بنية CNC من FANUC ،PMC (مراقب آلة قابلة للبرمجة) هو PLC المتكامل في CNC تنفيذ منطق تسلسل أداة الماكينة لجميع عمليات الماكينة خارج وظائف التداخل المحور الأساسي CNC.
تسمية "RC" في PMC-RC تحدد هذا على أنه متغير الاتصال مع جهاز تحكم الروبوت من PMC من السلسلة 16.PMC-RC يمكّن سلسلة 16 CNC من التواصل مع وحدة تحكم روبوت FANUC المرفقة تنسيق عمليات أدوات الآلة مع الوظائف بمساعدة الروبوت:
التكامل بين الروبوت والآلة:مركز التصنيع CNC يمكن أن يعمل جنبا إلى جنب مع روبوت FANUC الذي يحمل ويفصل قطع العمل ، ويغير الأجهزة المثبتة ، أو يؤدي فحصًا داخليًا.يقدم PMC-RC PCB واجهة الاتصال للعمل المنسق بين CNC ومدير الروبوت.
مصافحة اليدين والقفل:يقوم PMC-RC بإدارة الحواجز الأمنية والمساعدة العملية بين آلة الأدوات والروبوت ، مما يضمن عدم إمكانية دخول الروبوت إلى مساحة عمل الآلة أثناء تشغيل الغزل ،والآلة لا يمكن أن تبدأ دورة في حين أن الروبوت داخل غلاف العمل.
| المعلم | القيمة |
|---|---|
| الخيار | 3 (الخيار 3) |
| النوع | PMC-RC |
| متوافق | سلسلة FANUC 16 CNC |
| السلسلة | A16B-3200 |
| الوظيفة | واجهة جهاز التحكم في الروبوت PCB |
تستخدم أنظمة FANUC Series 16 CNC بنية فتحة اختيارية حيث تضيف أقراص PCB محددة قدرات تتجاوز تكوين CNC الأساسي.يحدد تسمية "الخيار 3" A16B-3200-0054 باعتبارها لوحة فتحة الخيار الثالثة في رف التحكم في السلسلة 16.
لوحات الخيارات في سلسلة 16 معمارية CNC توسيع القدرة في فئات محددة:
يضع تعيين فتحة الخيار 3 لـ PMC-RC PCB في موقف اتصال مادي محدد في رف التحكم في السلسلة 16. يمكن أن تعمل فقط لوحة مصممة للخيار 3.
الخطأ في الاتصالات PMC-RC من السلسلة 16:مركز التصنيع CNC من FANUC Series 16 مع تحميل الروبوت المدمج يطور أخطاء في الاتصال بين الروبوت و CNC ، فقدت الآلة والروبوت التنسيق.بعد التحقق من جهاز التحكم في الروبوت واكابلات الاتصال، يتم تحديد A16B-3200-0054 PMC-RC PCB كخطأ استبدال استعادة الاتصال CNC الروبوت.
سلسلة 16 تحديث CNC تكامل الروبوت:يتم ترقية مركز التصنيع الحاسوبي الحالي من السلسلة 16 لتقبل تحميل قطع الروبوت. يتم تثبيت A16B-3200-0054 في فتحة الخيار 3،تمكين اتصال PMC-RC بين CNC وجهاز تحكم الروبوت الجديد.
س1: ما هو الفرق بين PMC القياسي و PMC-RC في سلسلة 16 CNC؟
تتعامل PMC القياسية مع منطق التسلسل الداخلي لآلة الأداة - التحكم في الغزل ، وسائل التبريد ، وتغيير الأدوات ، وإدارة لوحة المشغل. The PMC-RC (Robot Controller variant) adds a communication interface that allows the CNC's PMC to exchange signals with an attached FANUC robot controller — enabling coordinated machine-robot operationsA16B-3200-0054 يوفر هذه القدرة واجهة إضافية كلوحة الخيار.
س2: هل يمكن تركيب A16B-3200-0054 في فتحات الخيار 1 أو الخيار 2 بدلاً من الخيار 3؟
لا، تسمية "الخيار 3" محددة للموقع تم تصميم اللوحة لتعيين مرفق و إشارة فتحة الخيار 3 في رف التحكم في السلسلة 16.تثبيته في فتحة خيار مختلفة ينتج الاتصال غير صحيح أو لايحدد دليل الأجهزة المطبق في FANUC Series 16 فتحة الخيار التي يشغلها كل نوع من لوحات الخيار.
السؤال 3: هل يؤثر إزالة أو استبدال A16B-3200-0054 على برامج معالجة CNC أو معايير المحور؟
رقم برامج قطع CNC وبارامترات المحور تقع في وحدات الذاكرة SRAM و FROM وليس في PCB الخيار PMC-RC. لا يؤثر استبدال A16B-3200-0054 على بيانات CNC المخزنة.قد تحتاج برامج سلم PMC التي تستخدم وظائف الاتصال بالروبوت إلى التحقق بعد الاستبدال تأكيد المصافحة الصحيحة بين الروبوت والآلة قبل استئناف الإنتاج المتكامل.
السؤال 4: هل A16B-3200-0054 محددة لسلسلة 16، أو أنها تعمل أيضا في سلسلة 18 أو 21 أنظمة CNC؟
تم تأكيد اللوحة لـ FANUC Series 16 CNC. تشارك السلسلة 16 والسلسلة 18 بنيات أجهزة ذات صلة وثيقة ، وبعض لوحات الخيار متوافقة على كلا الطريقتين.ما إذا A16B-3200-0054 وظائف في سلسلة 18 يعتمد على مواصفات فتحة خيار رف التحكم المحددةتأكيد من وثائق الأجهزة المطبقة في FANUC المسلسل 16 / المسلسل 18 قبل تركيبها في نظام سلسلة 18.
السؤال 5: ما هي التغييرات التي تحتاجها PMC بعد استبدال A16B-3200-0054؟
يتم تخزين برنامج سلم PMC نفسه في وحدات الذاكرة ROM / FROM ، وليس في خيار PCB. بعد تركيب البديل A16B-3200-0054 ، يستمر برنامج PMC الحالي في التشغيل. ومع ذلك ،إذا تسبب الخطأ في فقدان تكوين الاتصال PMC-RC (معدل البود)، إعدادات البروتوكول، معايير العنوان) ، يجب إعادة إدخال هذه الإعدادات من معايير النسخ الاحتياطي قبل استئناف التنسيق بين الروبوت والآلة.
