| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-3200-0060 |
كانت سلسلة FANUC 15-B هي الطبقة العليا من مجموعة منتجات FANUC CNC عندما كانت حالية. حيث كانت السلسلة 0 تخدم الأدوات الآلية للأغراض العامة بينما كانت السلسلة 16/18 تخدم المدى المتوسط، فقد تم تصميم السلسلة 15 للآلات التي تتطلب أعلى عدد من المحاور، والحركة الأكثر تعقيدًا، وأكبر سعة للبرامج.
تكوينات السلسلة 15-B:
F15-TB (مركز الخراطة):تم تكوين السلسلة 15-B لمخارط CNC - التي تدعم مراكز الخراطة متعددة المحاور بأبراج متعددة، وأعمدة دوران فرعية، وقدرة المحور Y. قدم 15-B عدد المحاور والقدرة الحاسوبية لمراكز الطحن المعقدة.
F15-MB (مركز التصنيع):تم تكوين السلسلة 15-B لمراكز التصنيع - حيث تدعم مراكز التصنيع الكبيرة متعددة المحاور من خلال الاستيفاء المتزامن خماسي المحاور، وتحديد الخطوط الأمامية المتقدم، والتحكم الكامل في مسار الأداة.

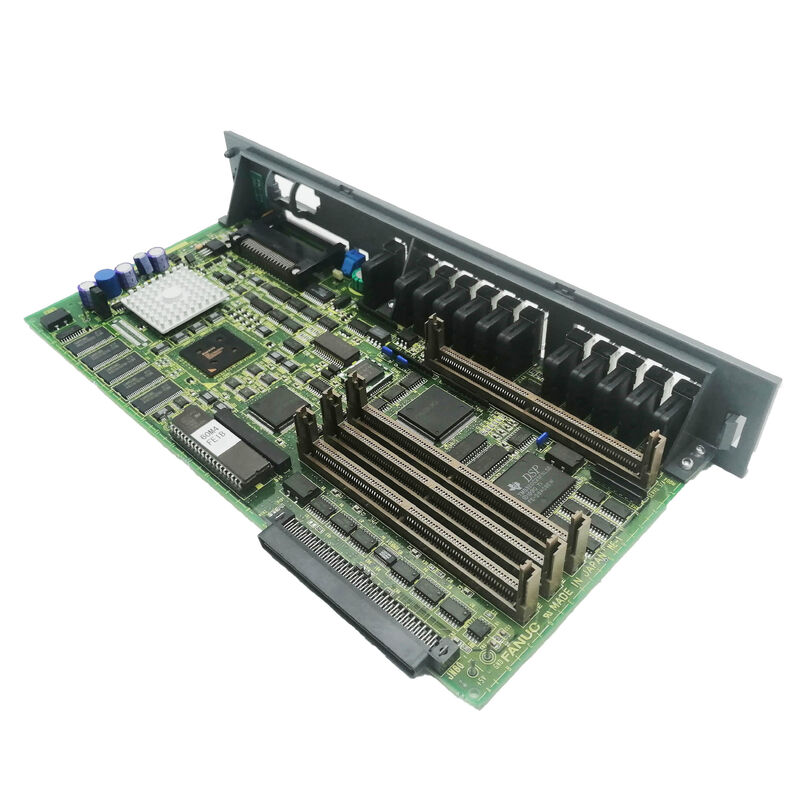

A16B-3200-0060 هي اللوحة الأم الرئيسية لوحدة المعالجة المركزية لكل من تكوينات F15-TB وF15-MB - اللوحة المركزية التي يتم توصيلها أو الاتصال بها جميع اللوحات والوحدات الأخرى.
| المعلمة | قيمة |
|---|---|
| وصف | F15-TB/F15-MB اللوحة الأم وحدة المعالجة المركزية الرئيسية-C |
| أنظمة CNC | سلسلة فانوك 15-ب |
| مستوى المجلس | Main-C (وحدة المعالجة المركزية للمستوى الأعلى) |
| متناسق | F15-TB (الخراطة)، F15-MB (التصنيع الآلي) |
| مسلسل | A16B-3200 |
كانت السلسلة 15-B عبارة عن نظام CNC معقد ومتعدد اللوحات. توفر اللوحة الأم لوحدة المعالجة المركزية الرئيسية لوحة الكترونية معززة مادية وكهربائية تربط ما يلي:
عندما يفشل A16B-3200-0060، يفشل CNC بأكمله - لا يمكن لأي لوحة أخرى تعويض غياب اللوحة الأم لوحدة المعالجة المركزية الرئيسية.
فشل مركز المعالجة ذو 5 محاور من سلسلة 15 ميجابايت:يؤدي مركز المعالجة من سلسلة FANUC بسعة 15 ميجابايت الذي يقوم بإجراء تحديد متزامن خماسي المحاور إلى حدوث فشل كامل في CNC. تم تحديد لوحة وحدة المعالجة المركزية الرئيسية. تم الحصول على الطراز A16B-3200-0060 من المصدر وتزويده بلوحات الخيارات الموجودة ووحدات الذاكرة التي تمت إعادة تركيبها، واستعادة التشغيل الكامل لـ CNC ذو 5 محاور.
صيانة المخرطة متعددة الأبراج من السلسلة 15-TB:يتطلب مركز الدوران المعقد ذو البرج المزدوج مع المحور Y والمغزل الفرعي - الذي يقوم بتشغيل منصة Series 15-TB - استبدال اللوحة الرئيسية. تستعيد اللوحة A16B-3200-0060 Level-Up Main-C القدرة الكاملة على المحاور المتعددة.
س1: ما الفرق بين السلسلة 15-أ و15-ب، وهل تنطبق هذه اللوحة على كليهما؟
تم وصف A16B-3200-0060 خصيصًا لمنصة 15-B (F15-TB، F15-MB). كانت السلسلة 15-A هي جيل الأجهزة السابق؛ 15-B متبوعًا بأجهزة محدثة. اللوحات الرئيسية لهذين الجيلين من الأجهزة غير قابلة للتبديل. تأكد من إنشاء أجهزة CNC الخاصة بالجهاز من لوحة الاسم قبل الطلب.
Q2: هل يؤدي استبدال A16B-3200-0060 إلى مسح معلمات CNC؟
توجد معلمات CNC في السلسلة 15-B في وحدات SRAM — وهي لوحات توصيل منفصلة عن لوحة وحدة المعالجة المركزية الرئيسية. إذا تم نقل وحدات SRAM سليمة إلى البديل A16B-3200-0060، فسيتم الحفاظ على جميع المعلمات. في حالة تلف وحدات SRAM أيضًا، يلزم استعادة المعلمة الكاملة من النسخة الاحتياطية. يعد النسخ الاحتياطي المنتظم لجميع معلمات وبرامج السلسلة 15-B ممارسة وقائية أساسية.
Q3: ما هي لوحات الخيارات التي يتم توصيلها بـ A16B-3200-0060؟
تختلف بنية خيارات السلسلة 15-B حسب تكوين الماكينة. تشتمل لوحات الخيارات النموذجية المثبتة على لوحة وحدة المعالجة المركزية الرئيسية أو المتصلة بها على: بطاقات الواجهة المؤازرة، وبطاقات معالج الرسومات، ولوحات الاتصال (RS-232C، وEthernet)، ولوحات تمديد PMC. يجب إعادة تثبيت جميع هذه اللوحات بشكل صحيح على اللوحة الرئيسية البديلة حتى يعمل النظام بقدرته الكاملة.
س 4: هل يتم استخدام الطراز A16B-3200-0060 أيضًا في السلسلة 150؟
سلسلة FANUC 150 هي نسخة ذات عدد محاور عالية لمنصة السلسلة 15 المستخدمة في خطوط النقل والتطبيقات متعددة المحاور. يعتمد ما إذا كان A16B-3200-0060 ينطبق على تكوينات السلسلة 150 على متغير الأجهزة المحدد لوحدة التحكم Series 150. تأكد من وثائق الأجهزة المعمول بها قبل طلب تطبيق Series 150.
