لوحة الكمبيوتر Fanuc A16B-3200-0190 A16B32000190 A16B-32OO-O19O المستخدمة

FANUC A16B-3200-0190 | لوحة وحدة المعالجة المركزية الرئيسية — FANUC Series 16-C، 6 محاور، 16-MC / 16-TC / 160-MC / 18-TC، 9 فتحات وحدات DIMM، منشأ ياباني

نظرة عامة

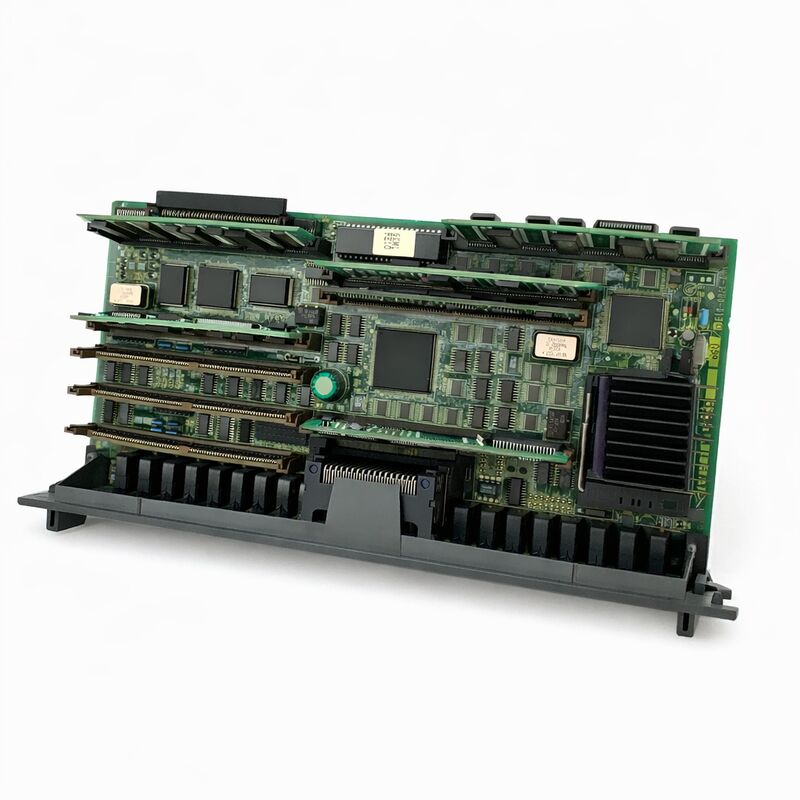

إن لوحة FANUC A16B-3200-0190 هي لوحة وحدة المعالجة المركزية الرئيسية — اللوحة الأم — لوحدة التحكم CNC من سلسلة FANUC Series 16 Model C.يشير التصنيف "16C" إلى النموذج النهائي في سلسلة FANUC Series 16: سبقتها طرازات 16A و 16B، وتبعتها طرازات 16i، لكن 16C كانت النسخة الناضجة إنتاجيًا من بنية Series 16 التي ظهرت في أكبر عدد من أدوات الآلات المثبتة خلال أواخر التسعينيات. كانت أدوات الآلات المبنية حول هذا الجيل من التحكم — بشكل أساسي المخارط CNC مع المحور C والأدوات الحية، ومراكز التشغيل ذات القدرة الكاملة على 5 محاور، وآلات التجليخ الأسطوانية ذات ملفات تعريف التجليخ المعقدة — هي محركات التصنيع الدقيق لشركات تصنيع السيارات والفضاء والمكونات الدقيقة عالميًا.

يمكن تمييز لوحة A16B-3200-0190 عن لوحات سلسلة A16B-3200 السابقة (مثل -0090 لسلسلة 16B) من خلال فتحات وحدات DIMM التسعة الخاصة بها مقارنة بعدد أقل من الفتحات في الجيل السابق.

تستوعب هذه الفتحات التسعة مجموعة الوحدات الكاملة المطلوبة لوظائف CNC المتقدمة لسلسلة 16C: وحدة ذاكرة الوصول العشوائي الرئيسية، ووحدة FROM (برنامج النظام وتسجيل الخيارات)، ووحدة المغزل (تناظرية أو تسلسلية)، ووحدة المؤازرة (للتحكم في المحور)، ووحدة PMC (معالج منطق السلم)، ووحدة CRTC (وحدة تحكم العرض)، وأي وحدة اتصال HSSB إذا تم استخدام تكوين CNC مفتوح متصل بجهاز كمبيوتر.

قد تكون بعض الفتحات فارغة في آلة ذات تكوين أدنى؛ بينما تحمل أخرى اللوحة إلى أقصى سعتها.

تعتبر قدرة اللوحة على 6 محاور مواصفات رئيسية — هذا يعني أن A16B-3200-0190 يمكنها تنسيق حركة ما يصل إلى ستة محاور مؤازرة يتم التحكم فيها بواسطة CNC بشكل متزامن، مما يغطي احتياجات الغالبية العظمى من المخارط ذات 4 محاور (X، Z، C، Y)، ومراكز التشغيل ذات 5 محاور (X، Y، Z، A، B)، وأنظمة 6 محاور (X، Y، Z بالإضافة إلى ثلاثة محاور دورانية).

يتم تحديد عدد المحاور هذا من خلال مزيج من إمكانيات الأجهزة في اللوحة ووحدة المؤازرة المثبتة — ولكن تصميم A16B-3200-0190 يستوعب النطاق الكامل للوحات توسيع OPTION PCB ومعالجات RISC التي قدمتها FANUC لسلسلة 16C، بما في ذلك لوحات وحدات المعالجة المركزية الفرعية للتحكم في المسار الإضافي ومعالجة الاستيفاء عالي السرعة.

المواصفات الرئيسية

المعلمة

القيمة

يتم توثيق تعيينات الفتحات في دليل توصيل Series 16C (FANUC B-61393E أو ما يعادله)، والذي يجب أن يكون متاحًا لأي استبدال للوحة.

الوحدات التي تملأ عادةً لوحة A16B-3200-0190 المكونة بالكامل في تثبيت مركز تشغيل Series 16-MC:

وحدة DRAM:

ذاكرة عمل متطايرة لمعالج CNC — سعة نموذجية 3.5 ميجابايت أو 2.5 ميجابايت اعتمادًا على نوع الوحدة المثبتة. يتم مسحها عند كل دورة طاقة؛ فقدان DRAM يتسبب في فشل تهيئة CNC.

وحدة SRAM: ذاكرة غير متطايرة مدعومة بالبطارية لمعلمات الآلة، وبرامج الأجزاء، وبيانات PMC، وجداول إزاحة الأداة، وإزاحات إحداثيات العمل — أهم مخزن بيانات في الآلة.

يحافظ دعم البطارية على هذه البيانات عبر دورات الطاقة؛ يؤدي استنفاد البطارية إلى فقدان البيانات وهو الحدث الأكثر شيوعًا للصيانة في أنظمة 16C.وحدة FROM:

ذاكرة فلاش ROM تحمل برنامج نظام CNC، ومعلمات المؤازرة، وبيانات تسجيل الخيارات.

تحدد FROM إصدار برنامج CNC والخيارات (العرض الرسومي، DNC2، التحكم في المسار المتعدد، إلخ) التي تم تنشيطها. قد تحتوي الآلات المختلفة المبنية بنفس الأجهزة على تسجيل خيارات مختلف في FROM الخاص بها اعتمادًا على ما اشتراه مُصنِّع أداة الآلة.وحدة المغزل:

واجهة بين وحدة المعالجة المركزية CNC ومضخم قيادة المغزل — إما تناظرية (أمر سرعة ±10 فولت، لمضخمات المغزل التناظرية القديمة) أو تسلسلية (لأنظمة مضخم المغزل التسلسلي من FANUC المستخدمة من منتصف التسعينيات فصاعدًا).

يجب أن يتطابق نوع وحدة المغزل مع نظام قيادة المغزل المثبت على الآلة.وحدة المؤازرة:

واجهة بين وحدة المعالجة المركزية CNC و FSSB (ناقل المؤازرة التسلسلي من FANUC) أو مضخمات المؤازرة التناظرية للتحكم في المحور. تتعامل هذه الوحدة مع تبادل بيانات حلقة المؤازرة في الوقت الفعلي بين معالج CNC ومضخمات المؤازرة.

وحدة PMC: معالج مخصص لتنفيذ منطق السلم الخاص بـ PMC للآلة — برنامج PLC الخاص بالآلة الذي كتبه مُصنِّع أداة الآلة والذي يدير جميع وظائف الآلة (ATC، التبريد، ناقل الرقائق، تأمين المحور، تنفيذ رمز M).

تعمل وحدة PMC بمعالجها الخاص بشكل مستقل عن وحدة المعالجة المركزية CNC الرئيسية.وحدة CRT/الرسومات (CRTC):

واجهة بين وحدة المعالجة المركزية CNC ولوحة المشغل، وتدير توليد إشارة الفيديو لشاشة LCD أو CRT الخاصة بـ CNC.

استبدال A16B-3200-0190 — ما يجب القيام بهيعد استبدال لوحة وحدة المعالجة المركزية الرئيسية إجراء صيانة عالي المخاطر في نظام CNC من FANUC. يمر كل جانب من جوانب تكوين الآلة عبر هذه اللوحة، ويتطلب استعادة هذا التكوين بعد استبدال اللوحة تحضيرًا وتنفيذًا دقيقين.

قبل إزالة اللوحة القديمة: قم بعمل نسخة احتياطية لجميع معلمات CNC إلى بطاقة الذاكرة، أو USB، أو RS-232 (اعتمادًا على الواجهة المتاحة). قم بعمل نسخة احتياطية لجميع برامج الأجزاء. قم بعمل نسخة احتياطية لبرنامج سلم PMC.

لاحظ رقم جزء وحدة FROM وإصدار البرنامج. لاحظ وحدة SRAM المثبتة وتحقق من أن بطاريتها سليمة.

أثناء تبديل اللوحة: يجب نقل وحدة SRAM من اللوحة الأصلية إلى اللوحة البديلة — هذا يحافظ على جميع بيانات المعلمات والبرامج و PMC في خطوة واحدة. يجب أيضًا نقل وحدة FROM من اللوحة الأصلية (مع الحفاظ على إصدار البرنامج وتسجيل الخيارات).

إذا تم نقل الوحدات بنجاح، يجب أن تبدأ اللوحة بالتكوين الأصلي الكامل دون أي إعادة تحميل للمعلمات.

إذا فقدت بيانات SRAM (فشل البطارية في اللوحة الأصلية، أو تم استبدال وحدة SRAM): يجب إعادة تحميل جميع المعلمات من النسخة الاحتياطية.

يجب بعد ذلك إعادة توجيه الآلة إلى وضعها الأصلي، وإعادة إدخال إزاحات الأدوات، والتحقق من برامج الإنتاج قبل عودة الآلة إلى الإنتاج.

أسئلة متكررة

س1: يتم توريد A16B-3200-0190 بدون وحدات. هل هذا يعني أن اللوحة الفارغة تمامًا لا يمكن تشغيلها على الإطلاق؟

صحيح. بدون مجموعة وحدات دنيا — على الأقل وحدة FROM (لتوفير برنامج النظام) ووحدة DRAM (لتوفير ذاكرة العمل) — لا يمكن للوحة تنفيذ أي رمز وستظل في حالة تشغيل مع إضاءة مؤشرات LED ولكن بدون عرض أو وظيفة إضافية.

وحدة FROM هي المتطلب الأول؛ بدونها، ليس لدى المعالج نظام تشغيل لتحميله.

من الناحية العملية، يتم دائمًا توريد اللوحات البديلة بنية أن يقوم المستخدم بنقل وحدات FROM و SRAM والوحدات الأخرى الأصلية من اللوحة الفاشلة إلى اللوحة البديلة.

س2: تم إيقاف إنتاج Series 16C. هل لا يزال من الواقعي صيانة هذه الآلات، وهل A16B-3200-0190 متاحة؟

نعم في كلتا الحالتين. تم تثبيت Series 16C بأعداد كبيرة جدًا خلال التسعينيات ولا يزال عدد الآلات المثبتة كبيرًا. قطع غيار FANUC — بما في ذلك لوحات A16B-3200-0190 — يتم تداولها عبر سوق التجديد والمنتجات الفائضة المتخصصة بكميات كبيرة.

تحتوي مراكز إصلاح FANUC ذات السمعة الطيبة على لوحات A16B-3200-0190 مجددة ومختبرة تم إصلاحها بالكامل (استبدال المكونات الشائعة بالإضافة إلى التحقق الوظيفي على جهاز اختبار 16C) ومدعومة بضمان لمدة 6-12 شهرًا.

نظرًا لأن البديل لصيانة آلة 16C غالبًا ما يكون استبدالًا كاملاً للآلة بتكلفة أعلى بكثير من إصلاح أو استبدال اللوحة، فإن اقتصاديات التجديد مواتية للغاية.

س3: هل يمكن استبدال A16B-3200-0190 (16C) بـ A16B-3200-0190 من آلة 16C أخرى من مُصنِّع مختلف؟

اللوحة الفارغة هي نفس الأجهزة، ولكن مجموعة الوحدات المثبتة — وخاصة وحدة FROM — خاصة بإصدار برنامج مُصنِّع أداة الآلة ومجموعة خياراته، وتحتوي SRAM على بيانات خاصة بتكوين تلك الآلة.

سيؤدي نقل مجموعة وحدات كاملة من آلة إلى أخرى بتكوين ميكانيكي مختلف إلى معلمات محاور غير صحيحة، وتكوين مغزل خاطئ، وربما سلم PMC لا يتطابق مع أسلاك الإدخال/الإخراج للآلة.

النهج الآمن هو نقل الوحدات فقط من الآلة الأصلية الفاشلة إلى اللوحة البديلة، واستعادة تكوين الآلة الأصلية على الأجهزة الجديدة.

س4: ما هي أهمية خيار معالج RISC للوحة A16B-3200-0190؟

يمكن للوحة A16B-3200-0190 استيعاب لوحة إضافية لمعالج RISC تسرع بشكل كبير حسابات الاستيفاء المعقدة — وهي ذات صلة بشكل خاص بالتشغيل المتزامن بـ 5 محاور، وقطع المحيط عالي السرعة، واستيفاء منحنيات NURBS.

الآلات التي تم شراؤها مع هذا الخيار تحتوي على لوحة معالج RISC مثبتة؛ الآلات التي لا تحتوي عليها تعتمد فقط على معالج وحدة المعالجة المركزية الرئيسية لجميع الحسابات، مما يحد من السرعة التي يمكن تحقيقها للمسارات المعقدة.

معالج RISC هو لوحة فرعية منفصلة، وليس وحدة DIMM قابلة للتوصيل، ويجب الحصول عليه وتثبيته بشكل منفصل إذا كانت الآلة الأصلية مزودة بهذا الخيار.

س5: يتم تشغيل CNC بشكل طبيعي ولكن المحاور تنحرف ببطء عند وضعها. هل هذا عطل في اللوحة الرئيسية؟

الانحراف البطيء للمحاور أثناء التوقف هو عادةً مشكلة في معلمات المؤازرة بدلاً من عطل في أجهزة اللوحة الرئيسية — على وجه التحديد، غالبًا ما يكون سببه كسب حلقة السرعة غير الصحيح، أو كسب حلقة الموضع غير الصحيح، أو عدم تطابق بين دقة مشفر المحرك المؤازر وإعدادات معلمات CNC.

قبل استنتاج أن اللوحة الرئيسية بها عطل، تحقق من أنه تم استعادة جميع معلمات المؤازرة بشكل صحيح بعد أي استبدال حديث للوحة أو إعادة تعيين للمعلمات.

إذا ظهر الانحراف فجأة دون أي نشاط صيانة، تحقق من مضخم المؤازرة بحثًا عن أي رموز إنذار — يمكن أن يتسبب مكون حلقة السرعة الفاشل في مضخم المؤازرة أيضًا في انحراف يبدو أنه في CNC ولكنه في الواقع في المحرك.
