لوحات FANUC المستعملة A16B-3200-0325 A16B32000325 A16B-32OO-O325

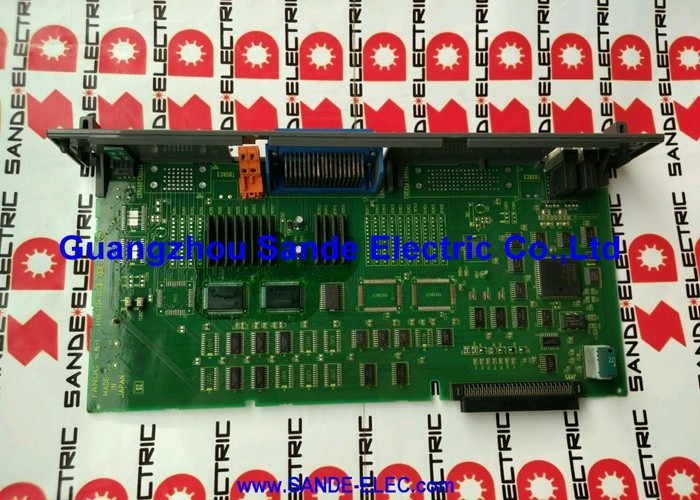

فانوك A16B-3200-0325

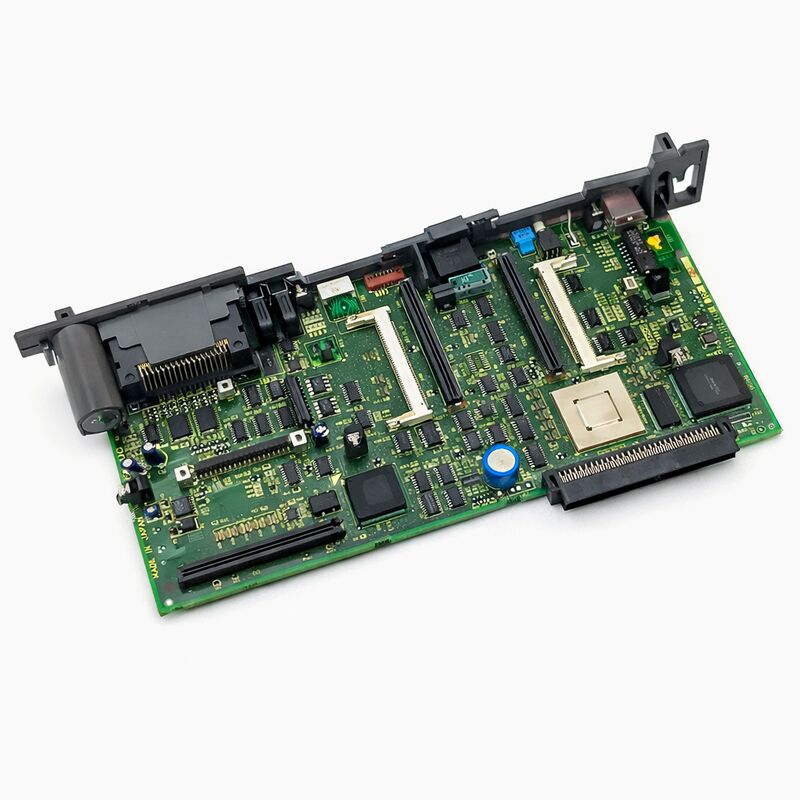

رقم الجزء:A16B-3200-0325

المصنع:شركة فانوك (اليابان)

نوع المنتج:لوحة PCB الرئيسية للمحاسبة (لوحة رئيسية مستقلة)

أنظمة متوافقة:سلسلة FANUC 18i-A ، 18i-MA ، 18i-TA ، 180i-A ، 180i-MA ، 180i-TA

الحالة:تم إيقاف الصناعة بواسطة المصنع

نظرة عامة

A16B-3200-0325 هو بطاقة PCB المركزية الرئيسية لنظم FANUC Series 18i-A و 180i-A CNC.إنها لوحة حجر الزاوية لـ 18i / 180i النموذج A معمارية التحكم المستقلة اللوحة المركزية التي بطاقات المعالج CPU، يتم تركيب وحدات سائق FSSB ، وبطاقات الرسومات ، وحدات الذاكرة ، وغيرها من لوحات الشبكة.

ويتم بناء نظام التحكم CNC المستقل حول هذا اللوحة الرئيسية.

وتشمل التسميات 18i و 180i جيل CNC من FANUC المتوسط إلى عالية الأداء من سلسلة i.

تم تصميم هذه أجهزة التحكم لمراكز التصنيع ومراكز التدوير وأدوات الآلات المركبة وغيرها من التطبيقات متعددة المحاور التي تتطلب منصة تحكم قوية ولكنها مضغوطة.تشير التسميات الفرعية 18i-MA و 18i-TA إلى مركز التصنيع ومتغيرات مركز الدوران على التوالي.

يشمل التسمية 180i نسخة CNC المفتوحة لنفس منصة الأجهزة ، والتي تدمج وظائف الكمبيوتر الشخصي إلى جانب نواة CNC.

تم إيقاف إنتاج هذه اللوحة من قبل FANUC. توجد في أغطية النظام المستقلة التي يتم تحديدها عادةً بأرقام أجزاء وحدة النظام A02B-0266-Bxxx ، من بين أمور أخرى.يتم توفير اللوحة دون أقراص PCB الطرفية القابلة للشحن كل بطاقة قابلة للشحن هي مكون منفصل مع رقم الجزء الخاص بها.

المواصفات الرئيسية

الهندسة المعمارية المستقلة

A16B-3200-0325 هي اللوحة الرئيسية لتكوين CNC المستقل لشركة FANUC. في جهاز تحكم مستقل ، يتم وضع أجهزة الكترونيات CNC في خزانة منفصلة عن لوحة المشغل.وحدة التشغيل الرئيسية هي الطائرة الخلفية من وحدة التحكم هذه.

لوحات قابلة للتوصيل لمعالجة وحدة المعالجة المركزية ، الاتصالات الخدمية FSSB ، الرسومات ، والذاكرة تتصل باللوحة الرئيسية داخل الحجرة المستقلة.

هذا يتناقض مع تصميم FANUC المثبت على شاشة LCD ، حيث يتم دمج لوحة وحدة المعالجة المركزية الرئيسية في مجموعة لوحة المشغل خلف شاشة العرض.

The standalone architecture gives more expansion flexibility — more plug-in slots accommodate a wider range of option boards — and is the configuration used for more complex machine tool applications with high option loading.

A16B-3200-0325 هي النسخة النموذج A من اللوحة الرئيسية 18i/180i.

يستخدم لوحة رئيسية من النموذج B في وقت لاحق رقم جزء مختلف (A16B-3200-0421 وما يتصل به).لا يمكن استبدال الاثنين معمارية لوحة التوصيل وتعريفات الموصول تختلف بين النموذج A والنموذج B.

تأكدي دائماً من الجيل السابق للنموذج قبل شراء بديل

18i / 180i سياق المنصة

سلسلة 18i-A كانت منصة CNC متوسطة المدى قادرة لجيلها. كانت تتعامل مع أربعة إلى ستة محاور بفعالية،وتم نشرها عبر مجموعة واسعة من أنواع أدوات الآلات المصنعة في 1990s و 2000s.

العديد من هذه الآلات ما زالت قيد الإنتاج اليوم.

يضيف الاختلاف 180i-A وظيفة Open CNC ، وهي بيئة كمبيوتر تعمل بنظام Windows تعمل جنبا إلى جنب مع نواة CNC على نفس الأجهزة.هذا سمح لمصنعي الآلات بتطوير واجهات مشغل مخصصة وتطبيقات إدارة البيانات.

أجهزة PCB الرئيسية هي نفسها ؛ الفرق يكمن في البرنامج وأجهزة الكمبيوتر الإضافية المثبتة في رف التحكم.

يعتمد كل من 18i-A و 180i-A على A16B-3200-0325 كلوحة رئيسية. عندما يفشل هذا اللوح ، يفشل التحكم بأكمله معه.

استبدال يعيد أجهزة التحكم إلى حالة تشغيلية ، مع إعادة تحميل لوحات القابلات والبرمجيات لإكمال النظام.

لوحات تم توفيرها بدون PCBs

A16B-3200-0325 هي اللوحة الرئيسية فقط. لا يتم تضمين أي من اللوحات الإضافية بطاقة CPU ، وحدة FSSB ، وبطاقة الرسومات ، وذاكرة FROM / SRAM ، و DRAM.

هذه هي مكونات منفصلة، كل منها مع أرقام الجزء الخاصة بهم.

عند استبدال هذه اللوحة الرئيسية ، يمكن عادة نقل ألواح الشاشة من النظام الأصلي إلى اللوحة البديلة ، شريطة أنها غير تالفة.

إذا كانت لوحات الشبكات قد تضررت في حالة فشل اللوحة الرئيسية ، فيجب الحصول عليها بشكل منفصل.

تأكد من حالة كل لوحة توصيل قبل تركيبها على اللوحة الرئيسية الجديدة.

الأسئلة الشائعة

السؤال الأول: جهاز التحكم المستقل لـ 18i-A لن يتم تشغيله. جميع مصابيح LED على اللوحة الرئيسية مغلقة. أين يجب أن يبدأ التشخيص؟

لوحة رئيسية مع جميع مصابيح LED مطفأة عند تشغيل تشير إلى عدم وصول طاقة التحكم إلى اللوحة. تحقق من مصدر الطاقة التحكم عادة لوحة إمدادات 5 فولت / 24 فولت داخل الحجرة المستقلة.

تأكد من أن فولتاج مدخل مصدر الطاقة صحيح وأن فولتاج خروجه ضمن المواصفات.

إن فشل لوحة إمدادات الطاقة أكثر شيوعًا بكثير من فشل لوحة PCB الرئيسية عند تشغيلها. إذا تم تأكيد إمدادات الطاقة جيدة وبقيت مصابيح LED مغلقة ، يصبح اللوح الرئيسي مرشحًا للخطأ.

السؤال الثاني: جهاز التحكم يعمل ويظهر شاشة تشغيل FANUC ولكنه لا يواصل العمل بشكل طبيعي. ما هو السبب المعتاد؟

عادةً ما يكون تعطل شاشة التشغيل على أنظمة 18i-A مشكلة من FROM أو SRAM إما أنه لا يمكن قراءة وحدة FROM بشكل صحيح ، أو أن محتويات FROM تالفة ، أو أن بيانات SRAM (المعلمات) غير صالحة.الوصول إلى قائمة البدء والتحقق من حالة وحدة FROM.

حاول التحقق من FROM من شاشة التشغيل. إذا فشل التحقق من FROM ، فإن وحدة FROM تتطلب عناية قبل استئناف التشغيل العادي.

السؤال 3: هل يمكن استخدام لوحات الشبكات من نظام 18i-B (نموذج B) في A16B-3200-0325 (نموذج A) ؟

لا. لا يمكن استبدال ألواح التوصيل النموذج A والنموذج B. تختلف تعريفات الموصّلات وعوامل شكل اللوحة وفي بعض الحالات إصدارات البرمجيات بين جيلي النموذجين.

استخدم لوحات القابضات النموذج A المتوافقة فقط مع اللوحة الرئيسية A16B-3200-0325. حدد لوحات النموذج A من قائمة أجزاء الجهاز الأصلية أو من الملصقات على اللوحات المثبتة حاليًا.

السؤال 4: بعد استبدال A16B-3200-0325، هل يتم نقل المعلمات تلقائيًا من لوحات الإغلاق؟

يتم تخزين المعلمات في وحدة SRAM ‬ لوحة توصيل. إذا كانت وحدة SRAM غير تالفة ونقلت إلى اللوحة الرئيسية الجديدة ، فستكون المعلمات التي تحتوي عليها متاحة بعد الاستبدال.

يجب أن تكون بطارية SRAM تعمل لتحتفظ بالبيانات خلال أي فترات إيقاف التشغيل أثناء الإصلاح.

تأكد دائما من أن المعلمات صحيحة وكاملة بعد أي استبدال لوحة قبل إعادة الجهاز إلى الإنتاج.

السؤال 5: هل تعمل الآلة بنوع 18i-MA؟ هل A16B-3200-0325 مناسبة أيضًا لنوع 18i-TA و 180i؟

نعم. A16B-3200-0325 هي اللوحة الرئيسية لمنصة سلسلة 18i-A / 180i-A عبر متغيراتها 18i-MA ، 18i-TA ، 180i-MA ، 180i-TA ، وغيرها داخل جيل Model A.

الاختلاف بين مركز التصنيع (MA) وأنواع مركز التحويل (TA) هو في المقام الأول في تكوين البرنامج والمعايير ، وليس في أجهزة اللوحة الرئيسية.

اللوحة نفسها مشتركة عبر المنصة.
