لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-3200-0362 |

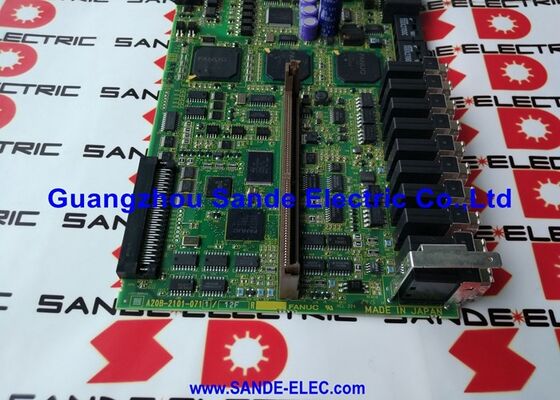

رقم القطعة: A16B-3200-0362
الشركة المصنعة:FANUC Corporation (اليابان)
نوع المنتج: لوحة الدوائر المطبوعة الرئيسية للمعالج
سلسلة اللوحة: A16B-3200
نطاق وحدة التحكم: FS0I — FANUC Series 0i-A
المعالج: I486DX2 / SAS2
التطبيق: التحكم في أدوات آلات CNC — مراكز التشغيل، مراكز الخراطة، آلات التجليخ
A16B-3200-0362 هي لوحة الدوائر المطبوعة الرئيسية للمعالج لوحدة تحكم FANUC Series 0i-A CNC — الجيل الافتتاحي لمنصة التحكم i-series من FANUC التي جلبت تقنية السيرفو الرقمية وهندسة الشبكات المفتوحة لمجموعة واسعة من آلات الإنتاج.
هذه اللوحة هي وحدة المعالجة المركزية لوحدة التحكم 0i-A. كل وظيفة تؤديها وحدة التحكم CNC — قراءة برامج الأجزاء، حساب استيفاء المحاور، إدارة منطق آلة PMC، التواصل مع محركات السيرفو، تشغيل شاشة المشغل — يتم تنسيقها بواسطة المعالج والدوائر المرتبطة به على هذه اللوحة.
يمثل 0i-A خطوة مهمة في تطور وحدات تحكم FANUC.
كان الجيل الأول من سلسلة 0 الذي استخدم الواجهة البصرية FSSB (Fiber-optic Servo Serial Bus) للتواصل مع محركات السيرفو — ليحل محل واجهة كابل PWM الخاصة بـ 0-C الأقدم وأسلافها بروابط بصرية تسلسلية عالية السرعة.
هذا التغيير حسن مقاومة الضوضاء بشكل كبير وسمح بوضع وحدة التحكم بعيدًا عن خزانة المحرك دون تدهور الإشارة.
A16B-3200-0362 هي اللوحة الرئيسية التي تنفذ هندسة FSSB هذه في منصة 0i-A.
يتم توفير قوة المعالجة لجيل 0i-A بواسطة I486DX2 بالاشتراك مع هندسة المعالج المساعد SAS2 (Serial Axis System 2) من FANUC.
يوفر I486DX2 — مشتق 486 ذو الساعة المزدوجة من Intel — معالجة التحكم الرئيسية، وتشغيل حزمة برامج CNC، وتنفيذ سلم PMC، ووظائف واجهة المشغل.
تمد هندسة SAS2 قدرة معالجة المحاور، وتتعامل مع حسابات حلقة السيرفو عالية التردد التي يتطلبها التحكم في المحور في الوقت الفعلي.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A16B-3200-0362 |
| الشركة المصنعة | FANUC Corporation |
| نوع المنتج | لوحة PCB للمعالج الرئيسي |
| سلسلة اللوحة | A16B-3200 |
| نطاق وحدة التحكم | Series 0i-A (FS0I) |
| المعالج | I486DX2 / SAS2 |
| واجهة السيرفو | FSSB (Fiber-optic Servo Serial Bus) |
| التطبيق | آلات أدوات CNC — سلاسل M/T/G |
| وحدات الذاكرة | FROM, SRAM (قابلة للتوصيل) |
| الأصل | اليابان |
| درجة حرارة التشغيل | 0 – 55 درجة مئوية |
| درجة حرارة التخزين | −20 – 60 درجة مئوية |
| بعد التركيب | مطلوب إعادة تحميل كاملة للمعلمات والبرامج |
| الحالة | توقف عن التصنيع من قبل الشركة المصنعة |
في السلسلة 0i-A، اللوحة الرئيسية هي النواة التي تتصل بها جميع أجهزة وحدة التحكم الأخرى. وحدات الذاكرة القابلة للتوصيل — FROM (ذاكرة فلاش لبرنامج النظام) و SRAM (ذاكرة وصول عشوائي مدعومة بالبطارية للمعلمات والبرامج) — تتصل مباشرة باللوحة الرئيسية.
تتصل واجهة السيرفو FSSB باللوحة الرئيسية بوحدات مضخم السيرفو عبر كابلات الألياف الضوئية.
تتواصل لوحات واجهة المشغل، ولوحات الإدخال/الإخراج، وأي لوحات وظائف اختيارية عبر اتصالات الناقل الخلفي لوحدة تحكم 0i-A.
عند فشل A16B-3200-0362، تتوقف وظيفة CNC بأكملها. لا يوجد حركة للمحور، ولا تنفيذ للبرنامج، ولا شاشة للمشغل.
وضع الفشل عادة ما يكون نظيفًا — إما أن تعمل وحدة التحكم وتعمل، أو أنها لا تكمل تسلسل بدء التشغيل وتعرض إنذارًا للأجهزة.
هذه العلامة المميزة للفشل النظيف تبسط عزل الأخطاء: بمجرد التأكد من سلامة اللوحات المساعدة ومزودات الطاقة، تكون اللوحة الرئيسية هي المرشح المتبقي.
تم نشر 0i-A على نطاق واسع عبر مراكز التشغيل (0i-MA)، ومراكز الخراطة (0i-TA)، وآلات التجليخ.
A16B-3200-0362 تعمل عبر هذه الاختلافات — الأجهزة مشتركة، مع تحديد نوع الآلة بواسطة تكوين CNC المحدد وبرنامج PMC.
يتطلب استبدال A16B-3200-0362 تحضيرًا دقيقًا. اللوحة لا تحتفظ بأي بيانات خاصة بالآلة بنفسها — جميع المعلمات، والبرامج، وإزاحات الأدوات، وإزاحات إحداثيات العمل، ومتغيرات الماكرو المخصصة مخزنة في وحدة SRAM، وليس على اللوحة الرئيسية. قبل الاستبدال، يجب نقل وحدة SRAM من اللوحة الأصلية إلى اللوحة البديلة قدر الإمكان.
إذا تم نقل وحدة SRAM بنجاح، فقد تعود وحدة التحكم إلى التشغيل الطبيعي بعد الاستبدال، مع وجود إنذار بطارية فقط (من حالة بطارية النسخ الاحتياطي للذاكرة بعد إيقاف التشغيل) يتطلب الإقرار.
إذا لم يكن نقل SRAM ممكنًا، يلزم إعادة تحميل كاملة من النسخة الاحتياطية للآلة — بما في ذلك جميع معلمات CNC، وسلم PMC، وبيانات تعويض خطوة الخطأ، والبرامج المخزنة.
تحتوي وحدة FROM على برنامج نظام CNC. يجب أن يتطابق هذا مع إصدار البرنامج الصحيح لتكوين الآلة.
يضمن نقل وحدة FROM من اللوحة الأصلية استمرارية إصدار البرنامج. بعد استبدال اللوحة، قم دائمًا بتشغيل الطاقة مع وحدة التحكم في وضع إيقاف الطوارئ، وتحقق من تسلسل بدء تشغيل النظام، وتحقق من جاهزية جميع المحاور والمغزل، ثم قم بإجراء اختبار دورة جافة قبل العودة إلى الإنتاج.
س1: تعرض وحدة تحكم 0i-A إنذارًا للأجهزة عند بدء التشغيل ولا تكمل تسلسل الإقلاع. تم التحقق من جهود مزود الطاقة. هل A16B-3200-0362 هو الخطأ؟
إنذار الأجهزة عند بدء التشغيل مع جهود مزود الطاقة المؤكدة يشير إلى اللوحة الرئيسية كأول مشتبه به. تحقق من رمز الإنذار على شاشة بدء تشغيل وحدة التحكم — إنذارات بدء تشغيل 0i-A مرقمة، والرمز المحدد يشير إلى فحص الأجهزة الذي فشل.
إذا أشار الرمز إلى وحدة المعالجة المركزية أو نظام الذاكرة، فيجب استبدال A16B-3200-0362.
تحقق أيضًا من تثبيت وحدتي FROM و SRAM — وحدة ذاكرة مثبتة جزئيًا تنتج إنذارات أجهزة عند بدء التشغيل دون أن تكون اللوحة الرئيسية معيبة.
س2: يتم نقل وحدة SRAM من A16B-3200-0362 القديمة إلى اللوحة البديلة. بطارية النسخ الاحتياطي للذاكرة فارغة. هل ستفقد المعلمات؟
إذا كانت البطارية فارغة قبل التبديل، فقد فقدت SRAM بالفعل بياناتها — حدث فقدان البيانات عندما استنفدت البطارية، وليس أثناء تبديل اللوحة. بمجرد استنفاد البطارية وفقدان SRAM للطاقة، يتم مسح جميع البيانات المخزنة (المعلمات، البرامج، إزاحات الأدوات).
يلزم إعادة تحميل كاملة من النسخة الاحتياطية.
إذا فشلت البطارية مؤخرًا وكانت بيانات SRAM لا تزال سليمة، قم بنقل وحدة SRAM بسرعة — يتم الاحتفاظ ببيانات SRAM لفترة قصيرة بدون بطارية إذا تم الحفاظ على الطاقة.
س3: بعد تركيب A16B-3200-0362 البديلة وإعادة تحميل جميع المعلمات، تولد محركات السيرفو إنذارات اتصال FSSB. كابلات السيرفو غير تالفة. ما الذي يجب التحقق منه؟
إنذارات FSSB بعد استبدال اللوحة مع كابلات مؤكدة السلامة تشير إلى عدم تطابق معلمات السيرفو — يجب أن تتطابق معلمات عنوان محور FSSB مع الترتيب الفعلي للمحركات المتصلة على ناقل الألياف الضوئية.
تحقق من معلمات تكوين FSSB، وخاصة تعيينات معرفات المحاور، مقابل وثائق الشركة المصنعة للآلة.
يؤدي فقدان معلمة معرف محور السيرفو أو عدم صحتها إلى فشل رابط FSSB حتى مع وجود اتصالات بصرية سليمة ماديًا.
س4: هل A16B-3200-0362 هي نفس اللوحة المستخدمة في وحدات تحكم الأجيال 0i-B أو 0i-C أو 0i-D؟
لا. يستخدم كل جيل من سلسلة 0i سلسلة لوحات رئيسية مختلفة. يستخدم 0i-A لوحات السلسلة A16B-3200-036x.
تستخدم الأجيال 0i-B وما بعدها أرقام لوحات مختلفة بمعالجات وهندسات مختلفة.
هذه اللوحات غير قابلة للتبديل بين الأجيال.
تحقق دائمًا من جيل وحدة التحكم الدقيق (0i-A، 0i-B، إلخ) قبل طلب لوحة رئيسية بديلة.
س5: تم إيقاف A16B-3200-0362 عن التصنيع. ما هي الخيارات الواقعية للحفاظ على تشغيل آلة يتم التحكم فيها بواسطة 0i-A؟
هناك ثلاثة مسارات متاحة. أولاً، لوحات تم إصلاحها أو تجديدها من مقدمي خدمات FANUC المتخصصين — اللوحة قابلة للإصلاح ووحدات مجددة مع ضمان متاحة من السوق الثانوية.
ثانيًا، وحدات فائضة تم الحصول عليها من آلات تم تفكيكها — يجب اختبار تحميلها قبل التركيب.
ثالثًا، ترقية وحدة التحكم — في بعض الحالات، تكون الترقية من 0i-A إلى وحدة تحكم 0i-F من الجيل الحالي مجدية اقتصاديًا للآلات ذات العمر التشغيلي المتبقي الطويل، خاصة إذا كانت هناك لوحات 0i-A متعددة تتعرض للفشل.
يتطلب الخيار الثالث إعادة تكليف كاملة لمعلمات السيرفو والمغزل.
