| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-3200-0425 |

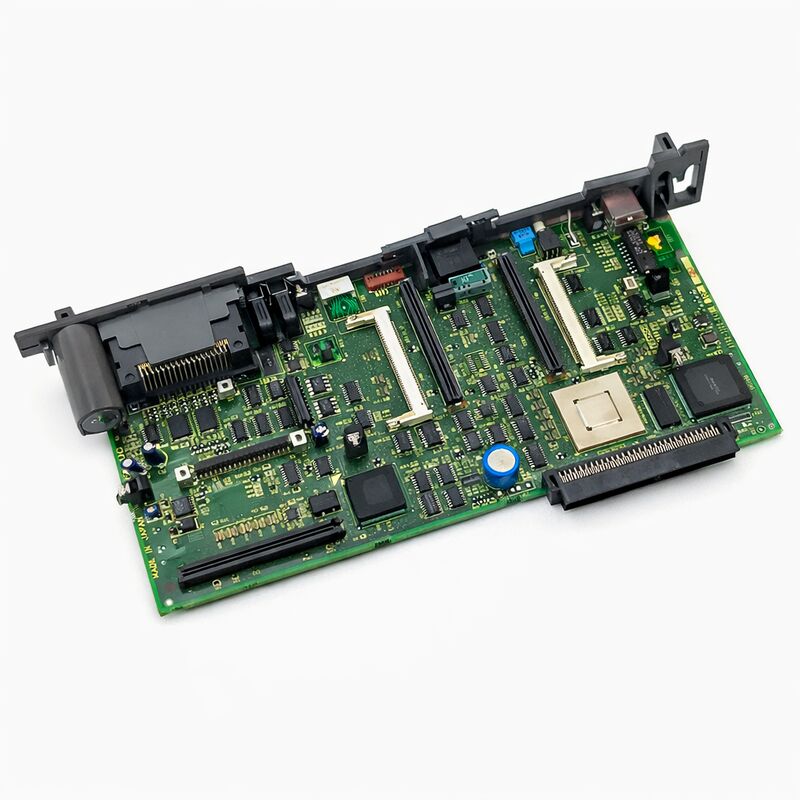

A16B-3200-0425 هو لوحة الحاسوب المركزية الرئيسية لمجموعة 21i-B CNC من FANUC ، اللوحة التي تشغل برنامج تشغيل CNC ، وتنفيذ برنامج سلم PMC ، وإدارة الذاكرة وواجهات الإدخال / الإخراج ،ويقوم بتنسيق جميع وظائف جهاز التحكم من خلال الطائرة الخلفيةعندما تفشل هذه اللوحة، فإن وحدة التحكم غير تعمل ويتوقف الجهاز تماما.
السلسلة 21i-B هي منصة سلسلة i المدمجة من FANUC للآلات الآلية الصغيرة والمتوسطة الحجم ، ومراكز التصنيع الصغيرة ، والآلات متعددة الوظائف التي تعمل عادة على اثنين إلى أربعة محاور مدفوعة.يوفر جودة وموثوقية سلسلة i ضمن مجموعة ميزات أصغر من 16i و 18i. بيئة البرمجة (رمز G القياسي ، FANUC Macro B ،واجهة المستخدم المألوف) مشتركة للمنصات الكبيرة من سلسلة i، حتى البرامج جزء وإجراءات المشغل نقل دون تغييرات.
DPL منفصلةيحدد الهندسة المعمارية: إلكترونيات وحدة المعالجة المركزية واجهة العرض تقع على لوحات منفصلة.بطاقة وحدة المعالجة المركزية تتعامل مع جميع المعالجة بشكل مستقل وتتصل بوحدة العرض من خلال اتصالات واجهة محددةإذا فشلت الشاشة ، فإن لوحة وحدة المعالجة المركزية لا تتغير و العكس صحيح. يتم استبدال المكون الفاشل فقط.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A16B-3200-0425 |
| السلسلة | A16B-3200 |
| CNC متوافق | السلسلة 21i-B |
| الهندسة المعمارية | DPL منفصلة (CPU + عرض على لوحات منفصلة) |
| الأصل | اليابان |
سلسلة A16B-3200 تغطي لوحات وحدة المعالجة المركزية الرئيسية عبر أجيال متعددة من سلسلة i CNC. A16B-3200-0425 هي على وجه التحديد المتغير F21i-B.و 21i استخدام مختلف أرقام أجزاء بطاقة وحدة المعالجة المركزية الرئيسية داخل هذه العائلةتختلف واجهة البرمجيات والاتصال الطرفي بين عائلات أجهزة التحكم. يؤدي تثبيت A16B-3200-0425 في 16i أو 18i إلى فشل في التشغيل.تأكدي من أن الآلة من السلسلة 21i-B قبل الطلب.
يأتي بديل A16B-3200-0425 مع برنامج تشغيل CNC المصنع في FROM الخاص به. البيانات المحددة للجهازوالبرامج المخزنة تقع في وحدات الذاكرة ويجب استعادتها من النسخ الاحتياطي بعد تبادل اللوحة.
قم بنسخ الاحتياطي لجميع بيانات الجهاز قبل إزالة اللوحة الأصلية إذا كان النسخ الاحتياطي مكتملًا ، فإن استعادة البيانات هي عملية محددةاستعادة الجهاز يتطلب إعادة بناء المعلمات المحددة من الوثائق ، والتي تستغرق وقتا طويلا وتتطلب معرفة دقيقة بتكوين الجهاز الأصلي.
قبل أن نستنتج أن اللجنة فشلت check control power supply voltages and confirm all backplane and memory module connectors are fully seated — a failing power supply or a partially disengaged connector produces identical symptoms to a failed CPU board at a fraction of the cost.
س1: يظهر خطأ في ذاكرة الوصول العشوائي عند تشغيل الكهرباء بعد انقطاع التيار الكهربائي. هل A16B-3200-0425 معيب؟
خطأ ذاكرة الوصول العشوائي بعد انقطاع التيار الكهربائي عادة ما يعني فقدان بيانات ذاكرة الوصول العشوائي بسبب استنفاد البطارية. لقد استنفدت البطارية التي تحتفظ ببيانات المعلمات أثناء إيقاف التيار.تحقق من الجهد البطارية واستبدالها. استعادة المعلمات من النسخ الاحتياطي. فقط إذا استمر الإنذار بعد استبدال البطارية واستعادة المعلمات يجب التحقيق في لوحة وحدة المعالجة المركزية.
السؤال الثاني: بعد حدوث صاعقة، لا تضيء أي مصابيح LED على اللوحة. هل اللوحة تالفة؟
تحقق من وحدة إمدادات الطاقة في جهاز التحكم قبل اللوحة. أحداث البرق غالبا ما تؤذي مكونات إمدادات الطاقة من خلال الإفراط في الجهد.إذا كان مصدر الطاقة لا يوفر الجهد الصحيح، لا تظهر اللوحة أي حياة حتى لو كانت غير تالفة. قياس جهد التغذية في مدخل الطاقة اللوحة قبل استنتاج اللوحة هو الخطأ.
س3: تم تثبيت لوحة الاستبدال وتشغيل جهاز التحكم، ولكن وظائف الآلة تتصرف بشكل غير صحيح. تم استعادة المعلمات من النسخ الاحتياطي.
السلوك الخاطئ بعد الاستعادة يشير إما أن النسخة الاحتياطية كانت غير كاملة أو أن إصدار برنامج FROM على لوحة الاستبدال يختلف عن الأصلي.إصدار FROM مختلف قد يفسر بعض قيم المعلمات بشكل مختلف أو يطبق إعدادات افتراضية مختلفة. مقارنة إصدارات FROM بين اللوحة الأصلية والإصدارات البديلة إذا كانت تختلف ، فإن تحميل إصدار FROM الصحيح هو الخطوة الأولى قبل إصلاح مشاكل المعايير.
س4: كيف يتم تأكيد خطأ لوحة وحدة المعالجة المركزية دون توفر لوحة بديلة؟
سجل جميع رموز الإنذار وتسلسلها عند بدء التشغيل.تحقق من مؤشرات LED التشخيصية في اللوحة حالاتها عند نقطة فشل بدء التشغيل خريطة لمراحل خطأ محددة في دليل الصيانة للمتحكم.اقارن حالة LED و رموز الإنذار مع مخططات تدفق تشخيص لوحة وحدة المعالجة في دليل الصيانة. اتصل بالدعم الفني لـ FANUC مع هذه المعلومات الكاملة.
السؤال 5: هل A16B-3200-0425 متوافق مع أي أجهزة تحكم 16i أو 18i؟
لا، A16B-3200-0425 هو الاختلاف F21i-B.و 21i تستخدم مواصفات مختلفة للوحات الرئيسية لـ CPU داخل عائلة A16B-3200. تثبيت هذه اللوحة في 16i أو 18i يؤدي إلى فشل بدء التشغيل.
