| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-3200-0429 |
رقم الجزء:A16B-3200-0429
المصنع:شركة فانوك (اليابان)
نوع المنتج:لوحة PCB المركزية المركزية
سلسلة اللوحات:A16B-3200
الوصف:i-B التحكم بمفردها وحدة المعالجة المركزية الرئيسية PCB PCB وحدة المعالجة المركزية الرئيسية (# 18i / 180i النموذج B)

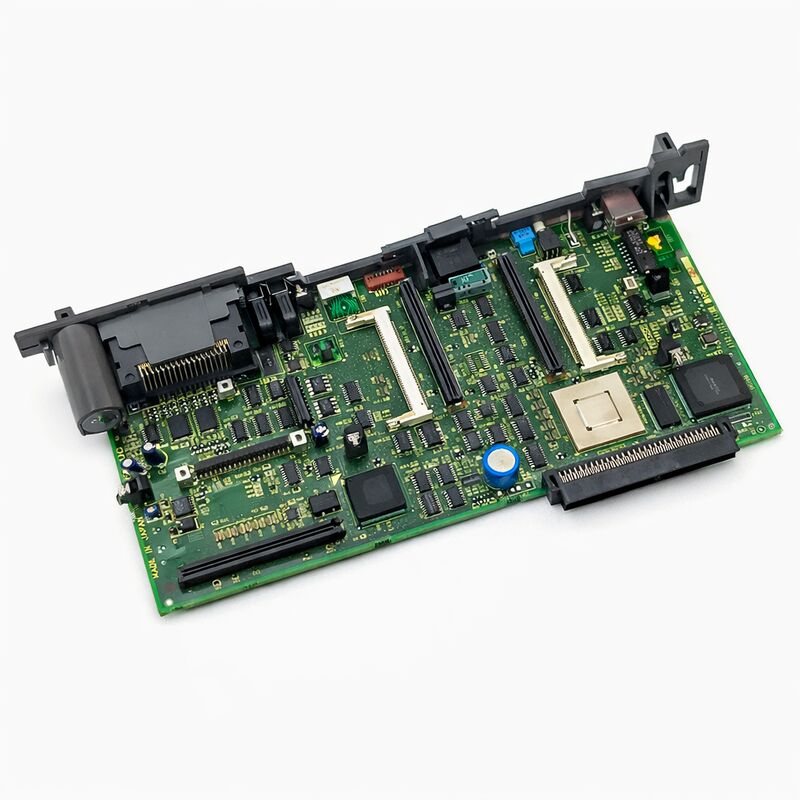

A16B-3200-0429 هو لوحة PCB المركزية الرئيسية المستقلة لمراقبي CNC من FANUC Series 18i و 180i Model B.انها اللوحة في وسط وحدة التحكم i-B واحد PCB التي تحمل المعالج الرئيسي، جهاز التحكم FSSB (Fiber-optic Servo Serial Bus) للاتصالات بين المحركات الخدمية ، ومعالج الرسومات لشاشة المشغل ، كلها متكاملة على لوحة واحدة مع وصلة FROM ، SRAM ،وحدات ذاكرة DRAM.
كانت 18i-B و 180i-B من بين منصات CNC عالية الأداء الأكثر انتشارًا في جيلهم.
خدم 18i-B مراكز التصنيع ومراكز التدوير التي تتطلب قدرة أكبر على المحور وأسرع معالجة من 21i المقدمة ،في حين أن 180i-B توسعت نفس الهندسة المعمارية في مراكز التصنيع ذات الشكل الكبير وتطبيقات متعددة الفوهات.
اعتمدت كلا المنصتين على لوحة وحدة المعالجة المركزية الرئيسية هذه لكل وظيفة تحكم إدخال البرنامج، تنفيذ سلم PMC، توليد أوامر الخدمة، التحكم في الغزل،وإدارة واجهة المشغل جميعها تنشأ من هنا.
يُميز تسمية "مستقلة" هذه اللوحة عن النسخة المثبتة على شاشة LCD من نفس الجيل. في التكوين المستقل ، يتم تثبيت لوحة وحدة المعالجة المركزية في رفها الخاص ،منفصلة عن وحدة العرض.
يربط كابل اللوحة المستقلة بمجموعة الشاشة. يوفر هذا الفصل مرونة الصيانة: يمكن خدمة لوحة وحدة العرض بشكل مستقل ،ونفس نوع لوحة وحدة المعالجة المركزية يخدم المنشآت مع تكوينات عرض مختلفة.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A16B-3200-0429 |
| المصنع | شركة فانوك |
| نوع المنتج | لوحة PCB المركزية المركزية |
| سلسلة لوحات | A16B-3200 |
| أنظمة متوافقة | سلسلة 18i-B، 18i-MB/TB، 180i-B، 180i-MB/TB |
| الهندسة المعمارية | مستقل (وحدة منفصلة عن العرض) |
| واجهة الخدمة | FSSB (حافلة سلسلة الخدمة بالألياف البصرية) |
| وحدات الذاكرة | FROM، SRAM، DRAM (نوع القابل للشحن) |
| الأصل | اليابان |
| درجة حرارة العمل | 0 °C 55 °C |
| درجة حرارة التخزين | -20 ️ 70 درجة مئوية |
| الرطوبة | غير مكثفة، 20~80% RH |
| الوضع | تم إيقاف الصناعة بواسطة المصنع |
| ما بعد التثبيت | مطلوب إعادة تحميل المعلم الكامل والبرنامج |
تمثل السلسلة 18i-B الجيل الثاني من i-series CNC من FANUC. أسس الجيل الأصلي i-A بنية FSSB وبرنامج تشغيل i-series.
تحسين الجيل ب من منصة معالجة وحدة المعالجة المركزية أسرع، وتوسيع سعة الذاكرة، وتحسين وظائف التصنيع عالية السرعة، وتحسين النانو-التداخل للعمل تحديد الدقة.
بالنسبة لآلات الأدوات التي استخدمت 18i-B ، كانت التحسينات على الجيل A ملموسة وقابلة للقياس.أوقات الدورة على أجزاء معقدة ذات ملامح قصيرة لأن جهاز التحكم يمكن أن يعالج المزيد من كتلة البرنامج في الثانية.
تحسنت دقة التخطيط لأن معدل المعالجة الأعلى خفض خطأ الاندماج على مسارات الأدوات الدائرية والدوامية.
أصبح جهاز التحكم 18i-B هو المحرك المفضل لمراكز التصنيع الراقية في قطاع السيارات والطيرانوقطاعات القوالب المقطعة حيث تؤثر هذه الاختلافات في الأداء بشكل مباشر على جودة الجزء ومعدل الإنتاج.
A16B-3200-0429 هي التي تقدم هذا الأداء كل عمل الحسابات من 18i-B الخوارزميات التحكم في الخدمةعندما تعمل اللوحة بشكل صحيح، لا شيء من هذا هو مرئي.
الآلة تعمل، الأجزاء دقيقة، والإنتاج يستمر. عندما يفشل اللوحة، يتوقف كل شيء.
A16B-3200-0429 يحتوي على وحدة تحكم FSSB التي تدير الاتصالات الخدمية بين CNC ووحدات مكبر الخدمة.FSSB (Fiber-optic Servo Serial Bus) ينقل أوامر الموقع ويتلقى ردود فعل المشفر عبر الألياف الضوئية، طريقة اتصال محصنة من الضوضاء التي حلت محل واجهات PWM التناظرية من أجيال FANUC CNC السابقة.
وجود وحدة تحكم FSSB متكاملة في لوحة وحدة المعالجة المركزية الرئيسية يعني أن الاتصالات الخدمية وتداخل CNC مرتبطان بشكل وثيق على نفس اللوحة.يتم مزامنة دورة تحديث الخدمة مباشرة إلى دورة معالجة CNC.
هذا التكامل الضيق هو جزء مما يعطي 18i-B خصائص أداء الخدمة.
عندما يفشل A16B-3200-0429 ، غالبًا ما تظهر إنذارات الاتصال FSSB على جميع المحاور في وقت واحد لأن جهاز تحكم FSSB لجميع مكبرات الخدمة المتصلة يقع على هذه اللوحة الواحدة.
هذا النمط، حيث جميع المحاور تفقد الاتصال FSSB في وقت واحد بدلا من محور واحد في وقت واحد،هو واحد من المؤشرات على أن الخطأ هو في لوحة وحدة المعالجة المركزية الرئيسية بدلا من في مكبر خدمة الفردية أو كابل الألياف.
استبدال A16B-3200-0429 يتطلب إجراء استعادة بيانات كاملة. وحدات الذاكرة في اللوحة الجديدة تبدأ في الحالة الافتراضية المصنعة.لكن كل معايير خاصة بالجهاز في SRAM فارغة.
تشمل المعلمات التي يجب استعادتها جميع جوانب تكوين الجهاز: حدود حركة المحور، وإعدادات مكاسب الخدمة، ومعلمات الغزل، ومؤقت PMC والقيم المحددة مسبقًا للعداد،جداول تعويض أخطاء الصوت، وسجلات أدوات التبديل، وبرنامج سلم PMC الكامل.
بدون هذه البيانات ، إما أن يرفض جهاز التحكم بدء التشغيل أو يعمل بطريقة لا تتطابق مع الآلة التي يتحكم بها.
ولذلك فإن النسخ الاحتياطي الكامل للنظام قبل استبدال اللوحة أمر ضروري. تدعم أجهزة تحكم FANUC 18i-B النسخ الاحتياطي الشامل من خلال قائمة تشغيل CNC ومن خلال وظائف إدخال / إخراج البيانات.
بالنسبة للآلات بدون نسخة احتياطية حالية، محاولة استبدال اللوحة قبل إنشاء واحد هو خطر كبير. استعادة المعلمات من الوثائق، دون نسخة احتياطية،هي عملية طويلة ومعرضة للخطأ والتي تتطلب عادةً دعم هندسي من FANUC.
السؤال 1: جميع محاور الخدمة تظهر في نفس الوقت إنذارات الاتصال FSSB. تم فحص كابلات الألياف ومضخات الخدمة وغير تالفة. هل A16B-3200-0429 هو الخطأ؟
تنبيهات FSSB المتزامنة على جميع المحاور مع كابلات جيدة مؤكدة ومضخات تؤثر بقوة على وحدة تحكم FSSB على لوحة وحدة المعالجة المركزية الرئيسية.جميع قنوات FSSB المحورية تتشارك جهاز تحكم FSSB على A16B-3200-0429.
خطأ في هذه الدوائر الشائعة يؤثر على جميع القنوات في وقت واحد. إعادة وضع موصلات الطائرة الخلفية والتحقق من مقعد وحدة FSSB على اللوحة.
إذا استمر الإنذار، استبدال اللوحة هو الإجراء المناسب.
س2: لا يستطيع جهاز التحكم 18i-B إكمال تسلسل بدء تشغيله ويظهر إنذار النظام. يشير رمز الإنذار إلى خطأ قراءة من. هل فشلت لوحة وحدة المعالجة المركزية الرئيسية؟
يشير خطأ قراءة FROM إلى وحدة FROM
وحدة FROM عبارة عن مكون منفصل يتم إدخالها في فتحة على A16B-3200-0429.
أولاً، قم بإزالة و إعادة وضع وحدة FROM. إذا استمر الخطأ مع وضع وحدة FROM بشكل صحيح، فقد تكون وحدة FROM نفسها معيبة.
فقط إذا كانت وحدة FROM جديدة لا تحل الخطأ يجب أن يكون هناك شك في لوحة وحدة المعالجة المركزية الرئيسية.
السؤال 3: يحتاج صانع الآلة إلى إصدار برمجيات CNC محدد. A16B-3200-0429 المعاد تجديدها متوفرة ولكن إصدارها من FROM غير معروف. كيف يجب التعامل مع هذا؟
يحدد إصدار FROM ميزات برنامج CNC ومجموعات المعلمات وتوافق PMC. قبل تثبيت لوحة تم تجديدها،تحديد إصدار FROM على اللوحة عن طريق قراءة ملصقها أو التحقق من شاشة معلومات نظام CNC أثناء التشغيل.
إذا كانت إصدار FROM لا تتوافق مع متطلبات الجهاز، يجب الحصول على وتركيب وحدة FROM مع الإصدار الصحيح.
المكونات الأخرى لوحة وحدة المعالجة المركزية الرئيسية مستقلة عن الإصدار؛ فقط محتوى FROM يحتاج إلى مطابقة متطلبات البرنامج للجهاز.
السؤال 4: بعد تثبيت جهاز استبدال A16B-3200-0429 واستعادة جميع المعلمات ، تنتج بعض المعلمات الخدمية المحورية إنذارات الخدمة أثناء التشغيل. ما الذي يجب التحقيق فيه؟
إنذار الخدمة بعد استعادة المعلمات مع لوحة جديدة يعني عادة أن بعض قيم المعلمات الخدمية غير صحيحة.
السبب الأكثر شيوعًا هو أن إصدار برنامج الخدمة على FROM في اللوحة الجديدة يختلف عن الأصلي ، وتغيرت بعض أرقام المعلمات أو نطاقاتها بين الإصدارات.
مراجعة رمز الإنذار، وتحديد معايير الخدمة المحددة المرتبطة بها، والتحقق من قيمة هذا المعيار ضد وثائق صانع الآلة أو النسخ الاحتياطي من اللوحة الأصلية.
عادة ما يحل هذا الأمر عن طريق ضبط المعلمات المتأثرة إلى القيم المناسبة لنسخة برنامج الخدمة المثبتة.
السؤال 5: آلة 18i-B عمرها 15 عامًا وتم إيقاف إنتاج A16B-3200-0429. هل استبدال CNC (التجديد) خيار أفضل من استبدال PCB؟
يعتمد الاقتصاد على القيمة المنتجة المتبقية للآلة ونطاق أي مكونات أخرى متقدمة في العمر.استبدال لوحة وحدة المعالجة المركزية الرئيسية هو مستهدف وفعالة من حيث التكلفة إذا بقية وحدة التحكموحدة التشغيل وحدة الإدخال و الإخراج في حالة جيدة
تعديل CNC كامل يستبدل وحدة التحكم بأكملها بمكافئ حديث، والقضاء على مخاوف توافر اللوحة القديمة ولكن يتطلب استثمار في التشغيل،و أجهزة مكبرات الخدمة المحتملة.
بالنسبة لآلة قوية ميكانيكياً منذ 15 عاماً مع مبرر تجاري جيد لمواصلة الإنتاج، فإن استبدال اللوحات عادة ما يكون الخيار الأول الأفضل.
خيار التجديد يكون أكثر منطقية عندما تعاني العديد من مكونات وحدة التحكم من الشيخوخة في وقت واحد.
