لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-3200-0450 |

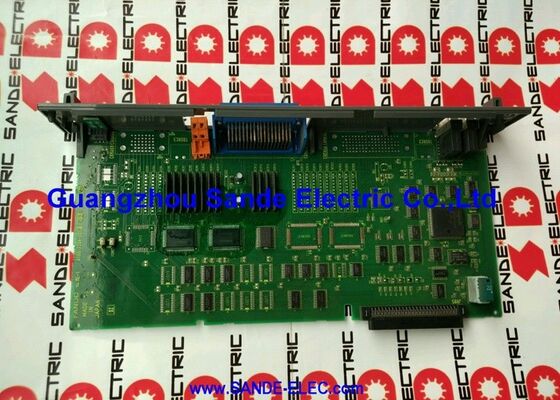

رقم الجزء:A16B-3200-0450
المصنع:شركة فانوك (اليابان)
نوع المنتج:لوحة الدوائر المطبوعة الرئيسية
سلسلة اللوحات:A16B-3200
التطبيق:أجهزة تحكم CNC من FANUC وأجهزة تحكم الروبوتات (بما في ذلك LR-Mate)
الوظيفة:لوحة المعالج الأساسية يدمج وحدة وحدة المعالجة المركزية ، بطاقة المحور ، وحدة FROM / SRAM
واجهة:الطائرة الخلفية F-BUS
ملاحظة التغيير:بدون محول DC
A16B-3200-0450 هي لوحة الدوائر المطبوعة الرئيسية لمعالج الحاسب الآلي و منصات تحكم الروبوتات من FANUC. In the A16B-3200 series — FANUC's family of main processor boards covering multiple CNC and robot controller generations — this board functions as the central processing unit that coordinates all controller operationsتنفيذ البرامج، منطق PMC، إدارة الذاكرة، خدمة وتواصل المذنب، وواجهة المشغل جميعها تمر من خلال لوحة وحدة المعالجة المركزية الرئيسية.
في تطبيقات أجهزة التحكم في الروبوتات، يرتبط A16B-3200-0450 بشكل خاص مع سلسلة FANUC LR-Mate، وهي الروبوتات المنزلية المدمجة المستخدمة على نطاق واسع في التجميع، ومعالجة المواد،والجهاز الدقيق في بيئات التصنيع.
تضم اللوحة وحدة وحدة المعالجة المركزية و بطاقة تحكم المحور و وحدة الذاكرة FROM / SRAM داخل مجموعة موحدة ، مما يوفر نواة معالجة كاملة للمتحكم.
واجهة F-BUS backplane تربط هذه اللوحة الرئيسية باللوحات الأخرى في رف جهاز التحكم.
لوحات خيار الطاقة ، لوحات الإدخال / الإخراج ، بطاقات المحور الإضافية ، ولوحات الاتصالات تصل إلى الطائرة الخلفية وتتواصل مع وحدة المعالجة المركزية الرئيسية من خلال F-BUS.
يوزع الطائرة الخلفية إشارات الطاقة والعنوان والبيانات عبر جميع اللوحات المثبتة.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A16B-3200-0450 |
| المصنع | شركة فانوك |
| نوع المنتج | وحدة التحكم المركزية الرئيسية |
| سلسلة لوحات | A16B-3200 |
| التطبيق | أجهزة تحكم CNC، أجهزة تحكم روبوت FANUC (LR-Mate) |
| واجهة الخلفية | F-BUS |
| وحدات متكاملة | وحدة وحدة المعالجة المركزية، بطاقة المحور، FROM/SRAM |
| الاختلاف | بدون محول DC |
| الأصل | اليابان |
| درجة حرارة العمل | 40 درجة مئوية |
| درجة حرارة التخزين | -20 ️ 60 درجة مئوية |
| الحالة المتاحة | جديد (فائض) / تم تجديده / تم إصلاحه |
في فن FANUC CNC ومركز تحكم الروبوتات ، لوحة وحدة المعالجة المركزية الرئيسية هي أعلى مستوى من مكونات المعالجة. إنها اللوحة التي تدير نظام التشغيل CNC ،منطق السلم PMC (مراقب آلة قابل للبرمجة)، وجميع الوظائف أعلى المستوى التي تجعل جهاز التحكم مفيد: تفسير البرنامج، التداخل، إدارة عرض المشغل، الاتصال مع الأنظمة الخارجية.
لا تتواصل لوحة وحدة المعالجة المركزية الرئيسية مباشرة مع محركات الخدمة أو الأسلاك الميدانية للآلة في معظم التكوينات.
يعمل على مستوى معالجة الإشارة والمنطق. تتحرك أوامر الخدمة من لوحة وحدة المعالجة المركزية إلى مكبرات الخدمة من خلال دوائر التحكم في المحور في حالة A16B-3200-0450.يتم دمج بطاقة المحور في مجموعة اللوحة.
المجال إدخال/إخراج إدخالات آلة والمخرجات يمر من خلال لوحات إدخال/إخراج مخصصة في رف جهاز التحكم.
هذا الانفصال المعماري يعني أن أخطاء لوحة وحدة المعالجة المركزية الرئيسية تنتج إنذارات النظام رفيعة المستوى بدلاً من إنذارات محرك أجهزة محددة أو إنذارات الإدخال / الإخراج.
عادة ما تمنع لوحة وحدة المعالجة المركزية الرئيسية الفاشلة جهاز التحكم من البدء على الإطلاق ، أو تسبب توقف تسلسل التشغيل مع خطأ وحدة المعالجة المركزية أو إنذار خطأ النظام.
The A16B-3200-0450's integration of the FROM/SRAM module and axis card into the main board assembly is an architectural characteristic shared with several FANUC controller generations designed for compact or embedded applications.
يقوم FROM (Flash ROM) بتخزين برنامج تشغيل وحدة تحكم CNC أو الروبوت برنامج النظام الذي يقوم بتحميل وحدة التحكم عند تشغيله.
تخزن SRAM المعايير وبيانات البرنامج والبيانات الأخرى التي يجب أن تستمر عند إزالة الطاقة ولكن تحتاج إلى أن تكون قابلة للكتابة أثناء التشغيل.
هذه SRAM مدعومة بالبطارية؛ والبطارية تحافظ على البيانات أثناء إيقاف التشغيل. توفر بطاقة المحور واجهة الخدمة للمحاور التي يتم التحكم فيها في جهاز التحكم.
في سياق الروبوت LR-Mate،هذه الجمعية المتكاملة تعطي جهاز التحكم المدمج قدرة معالجة كاملة في الحد الأدنى من البصمة المادية، روبوت كفاءة في المساحة لبيئات التصنيع المكتظة.
الروبوتات LR-Mate من FANUC هي من بين الروبوتات الصناعية المدمجة الأكثر انتشارًا في العالم.
تستخدم سلسلة LR-Mate على نطاق واسع في إدارة الآلات وتجميعها وتفتيشها ومعالجة المواد في صناعة السيارات والإلكترونيات ومعالجة الأغذية والتصنيع الدقيق.
ويعتمد جهاز التحكم الذي يدير هذه الروبوتات على لوحة وحدة المعالجة المركزية الرئيسية لتنفيذ برامج حركة الروبوت ومعالجة مدخلات المستشعرات وإدارة محاور الروبوت الستة.
عندما يفشل الروبوت A16B-3200-0450 في جهاز تحكم LR-Mate، يتوقف الروبوت.
التأثير على الإنتاج يعتمد تماما على ما كان الروبوت القيام به لطبيقات الجهاز العامل تغذية أداة الماكينة CNC، والجهاز CNC أيضا يتوقف لعدم وجود جزء تحميل وتفريغ.
إن استبدال لوحة وحدة المعالجة المركزية الرئيسية بسرعة مرتبط مباشرة بتقليل تأثير العطل على الإنتاج.
س1: يظهر جهاز التحكم في FANUC إنذار عند تشغيله يشير إلى خطأ في وحدة المعالجة المركزية أو فشل في بدء تشغيل النظام. لا يمكن للجهاز التحكم إكمال تسلسل بدء تشغيله. هل هذه هي لوحة وحدة المعالجة المركزية الرئيسية؟
خطأ وحدة المعالجة المركزية أو إنذار فشل نظام البدء عند بدء التشغيل متسق مع خطأ بطاقة وحدة المعالجة المركزية الرئيسية ، ولكن يمكن أن يكون أيضا بسبب وحدة ذاكرة فاشلة (من أو SRAM) ،إمدادات الطاقة التي تقدم جهد غير صحيح إلى اللوحة، أو مشكلة في رابط الظهر.
قبل استنتاج لوحة وحدة المعالجة المركزية الرئيسية قد فشلت، والتحقق من فولتاجيات إمدادات الطاقة إلى اللوحة والتحقق من جميع موصلات الطائرة الخلفية.
إذا تم تأكيد أن الطاقة والاتصالات جيدة ، فإن لوحة وحدة المعالجة المركزية الرئيسية أو وحدات الذاكرة المتكاملة بها هي موقع الخطأ.
س2: فقدت بيانات SRAM للمتحكم أثناء انقطاع الطاقة. بعد استعادة الطاقة ، يجب إعادة تحميل جميع المعلمات. هل A16B-3200-0450 هو الخطأ؟
فقدان البيانات أثناء انقطاع التيار الكهربائي هو مشكلة فشل البطارية، وليس فشل لوحة المعالجة المركزية الرئيسية.
البطارية التي تحمي بيانات المعلمات من A16B-3200-0450 قد استنفدت استبدل البطارية إعادة شحن جميع المعلمات من النسخ الاحتياطي
ليس الخطأ في اللوحة نفسها. قم بتحديد جدول زمني منتظم لاستبدال البطارية بناء على عمر الخدمة المقدر للبطارية لمنع تكرارها.
س3: تم الحصول على جهاز استبدال A16B-3200-0450. بعد التثبيت ، يتم تشغيل جهاز التحكم ولكن الروبوت لا يتحرك بشكل صحيح. بعض المحاور لها مواقع غير صحيحة. ماذا يحدث؟
المواقف الخاطئة للمحور بعد استبدال اللوحة هي بالتأكيد مشكلة معايير. تبدأ FROM و SRAM في حالة الصناعة الافتراضية لللوح.
يجب تحميل جميع المعلمات المحددة للروبوت DATA معايرة المحور، وتكوين نموذج الروبوت، وإعدادات الحمولة، وبارامترات النظام قبل أن يمكن للروبوت العمل بشكل صحيح.استعادة جميع المعلمات من النسخ الاحتياطي.
إذا لم يكن هناك نسخة احتياطية كاملة متاحة، فإن الروبوت سوف يتطلب إعادة معايرة لتحديد المواقف الصحيحة للمحور الرئيسي.
السؤال 4: جهاز التحكم الروبوتي لـ LR-Mate عمره 12 عامًا. تظهر لوحة وحدة المعالجة المركزية الرئيسية أخطاء اتصال متقطعة بين اللوحة الرئيسية ومضخات الخدمة. ما الذي يجب التحقيق فيه؟
أخطاء الاتصالات المتقطعة في لوحة وحدة المعالجة المركزية الرئيسية كبار السن تشير إلى تدهور المكثفات الكهربائية في قسم إمدادات الطاقة في اللوحة أو دوائر تكييف الإشارة.وقت الاتصال يصبح هامشية عندما الجهد التغذوي لديها موجة مفرطة.
تحقق من اتصالات موصلات الجهاز الخلفي يمكن أن يسبب الأكسدة على هذه الاتصالات أيضًا أخطاء الاتصال المتقطعة. إذا لم يحل تنظيف موصلات المشكلة ، فيمكنك أيضًا تحديد ما إذا كان لديك أي مشكلة في التوصيل.إعادة تجديد اللوحة (استبدال المكثف) أو استبدال اللوحة مناسبة.
السؤال 5: هل يمكن استخدام A16B-3200-0450 في أي وحدة تحكم CNC من FANUC من سلسلة A16B-3200 ، أو هل يقتصر على نماذج محددة؟
تحتوي سلسلة A16B-3200 على لوحات وحدة المعالجة المركزية الرئيسية لأجيال مختلفة من وحدة تحكم FANUC ، كل منها محسّن لتصميم المعالج المحدد ، وتكوين الذاكرة ، وبروتوكول الخلفية.
A16B-3200-0450 يخدم نماذج وحدة التحكم التي تم تصميمها لها ، وخاصة وحدة تحكم الروبوت LR-Mate وتطبيقات CNC متوافقة.
لا يمكن استبدال لوحات وحدة المعالجة المركزية الرئيسية مع أرقام قطع مختلفة في السلسلة ، حتى لو بدا أن المرفق المادي متوافق.
