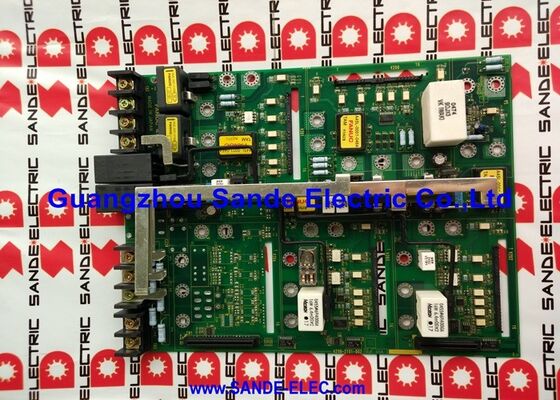

1 كمبيوتر محمول جديد فانوك A16B-3200-0491 لوحة وحدة المعالجة المركزية الرئيسية A16B32000491 A16B-32OO-O491

فانوك A16B-3200-0491 Zero i-B وحدة التحكم المركزية الرئيسية PCB مع PMC-SB7

رقم الجزء:A16B-3200-0491

المصنع:شركة فانوك (اليابان)

نوع المنتج:وحدة التحكم المركزية الرئيسية (PCB)

محرك PMC:PMC-SB7

أنظمة متوافقة:سلسلة FANUC 0i-B (0i-TB و 0i-MB ومتوافقة)

أقصى محاور:6

نظرة عامة

A16B-3200-0491 هي لوحة وحدة المعالجة المركزية الرئيسية لمجموعة FANUC Series 0i-B ، المعروفة أيضًا باسم جيل Zero i-B من أجهزة تحكم CNC. هذه هي اللوحة الرئيسية:اللوحة المركزية التي تم بناء جهاز التحكم بأكمله حولها.

يستضيف المعالج الذي يقوم بتنفيذ برنامج التحكم في الحركة CNC ، ويدير الاتصال الخدمي FSSB إلى المضخات ، ويقوم بتنسيق برنامج سلم PMC-SB7 الذي يتعامل مع إدخال / إخراج مستوى الآلة.

كل لوحة أخرى في كومة تحكم 0i-B إما يتم توصيلها إلى هذه اللوحة مباشرة أو تتواصل معها من خلال هيكل الطائرة الخلفية للمتحكم.

كان 0i-B الجيل الثاني من عائلة 0i من FANUC ، خليفة 0i-A وسلف 0i-C.

وجد اعتماداً واسعاً في مراكز التحويل (0i-TB) ومراكز التصنيع (0i-MB) خلال فترة إنتاجها ،تتناسب بشكل جيد مع القطاع الحساس للتكلفة في سوق آلات الأدوات حيث كان التكوين المبسط والموثوقية المثبتة أكثر أهمية من الميزات المتطورة.

الآلات التي بنيت على منصة 0i-B تستمر في الإنتاج في جميع أنحاء العالم.

يتم توفير هذه اللوحة دون وحدات SMD (الجهاز السطحي) المكونة من وحدات من الذاكرة ، DRAM ، SRAM ، بطاقات التحكم في الخدمةيتم تكوين بطاقات الرسومات بشكل منفصل بناءً على خيارات البرمجيات الخاصة بالجهاز وعدد المحاور.

عند استبدال هذه اللوحة، يتم نقل وحدات SMD من اللوحة الأصلية إلى اللوحة البديلة.

المواصفات الرئيسية

PMC-SB7 المحكم المتكامل للجهاز

PMC-SB7 هو محرك PMC (مراقب الآلة القابل للبرمجة) المدمج في A16B-3200-0491. إنه منصة الأجهزة التي يعمل عليها برنامج سلم صانع الآلة.

على 0i-B، قدم PMC-SB7 خطوة كبيرة إلى الأمام من أجيال PMC السابقةومجموعة تعليمات موسعة مقارنة مع PMC-SA5 المستخدمة على 0i-A.

برنامج السلالم على مركز 0i-B التحول أو مركز التصنيع هو حيث يتم تنفيذ كل وظيفة الماكينة.

أدوات تغيير، أنظمة التبريد، اختيار العجلات، التحكم في القضيب، قفل الباب،عدادات الأجزاء كل هذه تستجيب لأن برنامج سلم PMC-SB7 يعالج ظروف المدخلات ويقود إجراءات الإخراج.

عندما تقوم CNC بتنفيذ رمز M ، فإن PMC-SB7 هو الذي يفسر هذا الرمز M ويقوم بتشغيل أجهزة الآلة المقابلة.

يُميز تسمية -SB7 هذا اللوح من A16B-3200-0490 ، الذي يستضيف محرك PMC-SA5.كلتا اللوحتين متشابهتان جسديًا ولكنهما غير قابلين للتبادل ‬ يتم تطابق برنامج PMC وبرنامج النظام مع محرك PMC المحدد.

الآلة التي تم تكوينها لـ PMC-SB7 تتطلب لوحة -0491.

بنية وحدة SMD

A16B-3200-0491 هي اللوحة الأساسية. يتم تعريف قدرتها من خلال وحدات SMD التي يتم تركيبها عليها. وحدة FROM تحدد البرنامج ومقدار البرامج الخيارية التي يمكن تخزينها.وحدة SRAM تحدد سعة تخزين البرامج.

وحدة الـ DRAM تؤثر على المعالجة في الوقت الحقيقي و بطاقة الخدمة تحدد عدد المحاور التي يمكن لللوحة التحكم بها

عندما يتم توفير هذه اللوحة بدون وحدات كما هو القياسي لوحدات الاستبدال يتم إزالة الوحدات من اللوحة الأصلية للآلة وإعادة تركيبها.

هذه العملية تتطلب:

• وضع علامة دقيقة على موقع كل وحدة قبل إزالتها.
• التحكم المضاد للستاتيك في كل مكان.
• التوجه الفيزيائي الصحيح لكل وحدة في المقبس المستهدف
• تأكيد أن تكوين البرنامج الجديد يطابق الآلة

بعد نقل الوحدة واستبدال اللوحة ، يجب أن يكون برنامج CNC والمعايير والبرامج الموجودة في الآلة موجودة بالفعل على وحدات FROM و SRAM المنقولة.قد لا تزال هناك حاجة إلى إعادة تحميل البرنامج إذا كان محتوى FROM هو سبب استبدال اللوحة.

الاتصالات الخدمية FSSB

A16B-3200-0491 يتواصل مع مكبرات الخدمة والدوامة من خلال FSSB FANUC's Fiber-optic Servo Serial Bus.هذا هو اتصال سريال بصري عالي السرعة الذي يحل محل الاتصالات التناظرية القديمة واللاسلكية الرقمية القصيرة من أجيال FANUC السابقة.

جميع أوامر موقع المحور، مرجعية السرعة، وتسجيل ردود الفعل البيانات السفر على FSSB.

الألياف الضوئية المستخدمة في FSSB محصنة من الضوضاء الكهربائية الناتجة عن مكبرات الخدمة وتبديل الطاقة في خزانة الآلة.

كانت هذه الحصانة من الضوضاء ميزة عملية كبيرة في الجيل الأول ، الذي جلب التحكم CNC في نفس مساحة الخزانة مثل محركات الخدمة عالية الطاقة.

تدعم اللوحة ما يصل إلى 6 محاور على FSSB. في الممارسة العملية ، استخدمت معظم أجهزة 0i-TB 2-4 محورًا ، واستخدمت معظم أجهزة 0i-MB 3-5.

وقدمت السعة الـ 6 محورًا مساحة رأسية لتكوينات الآلات المركبة.

الأسئلة الشائعة

س1: تعمل آلة 0i-B ولكن لا تكمل تسلسل التشغيل. يظهر العرض خطأ في وقت مبكر من البدء. هل A16B-3200-0491 هو الخطأ؟

يمكن أن ينشأ فشل التشغيل المبكر من لوحة وحدة المعالجة المركزية الرئيسية أو مصدر الطاقة أو وحدة FROM أو وحدة DRAM.لاحظ رمز الخطأ المحدد أو نمط LED التشخيصي على اللوحة الرئيسية في النقطة التي يتوقف فيها البوترموز مختلفة تشير إلى مصادر خطأ مختلفة

نمط LED الذي يتوقف على الفور دون أي نشاط بعد تشغيل تشير إلى خطأ في الطاقة أو وحدة المعالجة المركزية.

الخطأ الذي يحدث في منتصف التمهيد ، بعد بدء تحميل FROM ، يشير أكثر إلى محتوى FROM أو DRAM.

س2: تم تعديل سلم PMC للآلة مؤخرًا. بعد التعديل ، تنبيهات الآلة أثناء بدء التشغيل مع خطأ PMC. هل يمكن أن يكون اللوح خطأ؟

إن إنذار PMC بعد تعديل السلم الأخير هو بالتأكيد مشكلة برمجيات، وليس خطأ لوحة.

قد يحتوي السلم الجديد على خطأ ، أو قد تم كتابة البرنامج لقدرة محرك PMC مختلفة (عد الخطوات ، حجم جدول الرموز) مما يدعمه PMC-SB7.

تحقق من رسالة الخطأ PMC ‬ أنها سوف تشير إلى نوع معين من الخطأ. استعيد السلم السابق من النسخ الاحتياطي وتأكد من بدء تشغيل الجهاز بشكل صحيح؛ إذا فعلت،القضية في السلم المعدل.

السؤال 3: يتم استبدال اللوحة. هل يجب استبدال بطارية SRAM في نفس الوقت؟

أجل، إذا كانت وحدة الـ SRAM تحمل بطارية ليتيم احتياطية، تحقق من الجهد قبل نقله إلى اللوحة الجديدة.استبدالها أثناء نقل الوحدة.

عملية النقل تأخذ SRAM خارج الدائرة مؤقتاً إذا كانت البطارية هامشية ، فقد يتم فقدان محتويات SRAM أثناء النقل. بطارية جديدة تقضي على هذا الخطر.

السؤال 4: بعد استبدال اللوحة بنقل الوحدة ، تبدأ الآلة ولكن جدول تحويل الأدوات فارغ. جميع معايير المحور صحيحة. ماذا حدث؟

يتم تخزين تحويلات الأدوات في SRAM. إذا تم نقل وحدة SRAM بشكل صحيح ، يجب أن يكون محتوياتها سليمة. ومع ذلك ،إذا كانت بطارية SRAM الاحتياطية منخفضة وتفريغها أثناء نقل الوحدة حتى لفترة وجيزة يمكن أن تضيع محتويات SRAMتأكدي من تشغيل البطارية

استعادة الجدول المنسحب للأداة من ملف بطاقة الذاكرة الاحتياطي. هذا الوضع يعزز أهمية أخذ نسخة احتياطية كاملة للبيانات قبل أي عمل استبدال لوحة.

السؤال 5: الآلة 0i-B لديها -SA5 PMC على لوحها الحالي. هل يمكن استخدام A16B-3200-0491 (PMC-SB7) كبديل؟

لا. يجب أن يتطابق محرك PMC على لوحة الاستبدال مع الأصلي. يتم كتابة برنامج نظام CNC وسلم PMC لكل منهما لمحرك PMC معين.

لا يمكن تشغيل سلم ونظام -SA5 على لوحة -SB7 دون تحويل برنامج كامل.

يجب أن تكون لوحة الاستبدال هي المتغير -0490 (PMC-SA5) لتتناسب مع نظام -SA5 الموجود.

تأكيد محرك PMC من ملصق اللوحة المثبتة قبل الحصول على أي استبدال.
