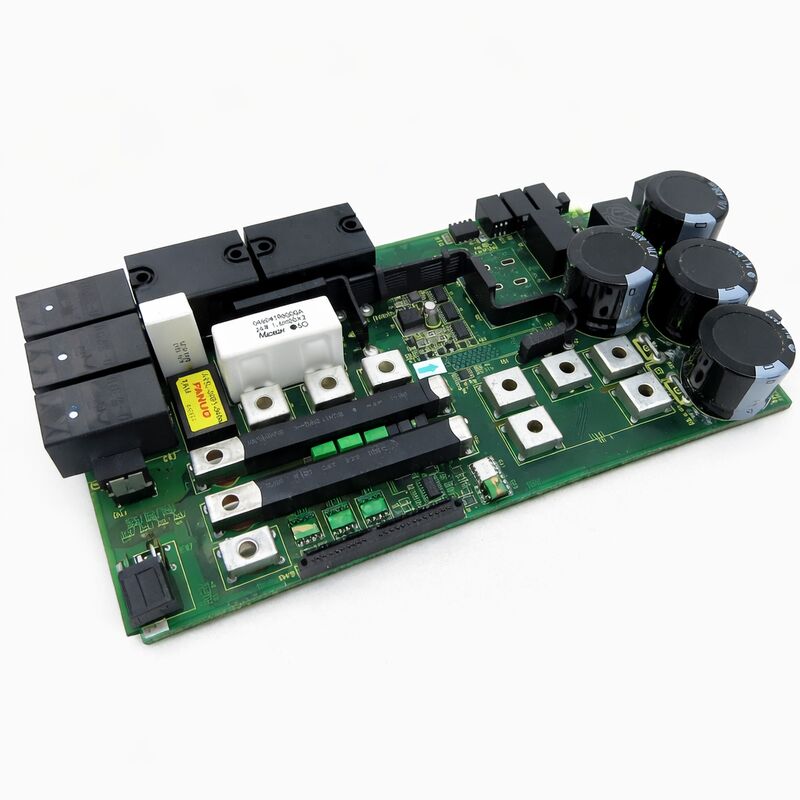

1 كمبيوتر محمول لوح Fanuc IO الجديد A16B-3200-0513 A16B32000513 A16B-32OO-O513

فانوك A16B-3200-0513 A16B-3200 سلسلة الكمبيوتر الرقمي

رقم الجزء:A16B-3200-0513

المصنع:شركة فانوك (اليابان)

نوع المنتج:بطاقة PCB / لوحة إمدادات الطاقة

سلسلة اللوحات:A16B-3200

التطبيق:جهاز تحكم CNC FANUC وأنظمة الأتمتة الصناعية

نظرة عامة

The A16B-3200-0513 is a power printed circuit board from FANUC's A16B-3200 series — the family of controller boards that underpins FANUC's CNC and industrial automation platforms across multiple generations of machine toolsالروبوتات وأنظمة الإنتاج

لوحات الكهرباء في هذه السلسلة مسؤولة عن توليد وتوزيع الجهد المستمر المنظم الذي يعتمد عليه كل لوح آخر في جهاز التحكم.

عندما يعمل لوحة الطاقة بشكل صحيح، فإنه غير مرئي ̇ يبدأ النظام، يعمل، ويتوقف دون حوادث. عندما يفشل، والعواقب فورية.

لا توجد لوحة طاقة تعني عدم تشغيل وحدة التحكم، نقطة.

سلسلة A16B-3200 من FANUC تغطي مجموعة واسعة من أنواع اللوحات الوظيفية: لوحات وحدة المعالجة المركزية الرئيسية ، لوحات الإدخال / الإخراج ، بطاقات واجهة الخدمة ، ولوحات إمدادات الطاقة.

لوحة إمدادات الكهرباء تحتل مكانًا مخصصًا في رف وحدة التحكم، وتحويل الإمدادات الواردة إلى خطوط الجهد الدقيقة التي تخدم منطق وذاكرة وظهور وو دوائر الاتصال.

التسامح ضيق FANUC's industrial-grade controller design specifies voltage rails that are regulated closely enough to ensure stable operation across the full range of ambient temperatures and load conditions the controller encounters.

A16B-3200-0513 يخدم منصة التحكم الخاصة بها داخل عائلة A16B-3200.

إنه يوفر البنية التحتية للطاقة التي تعتمد عليها جميع اللوحات الأخرى في جهاز التحكم، مما يجعلها واحدة من أكثر المكونات الأساسية في كومة الأجهزة في النظام.

المواصفات الرئيسية

توزيع الطاقة في بنية وحدة التحكم CNC FANUC

جهاز تحكم FANUC CNC هو مجموعة مثبتة على الرف من لوحات متميزة وظيفيا. كل لوحة تؤدي دورًا محددًا: تقوم وحدة المعالجة المركزية الرئيسية بتشغيل برنامج التشغيل.لوحة PMC تنفذ منطق سلم الآلة؛ بطاقات واجهة الخدمة تتواصل مع مكبرات المحركات؛ وحدات الذاكرة تخزن بيانات المعلمات والبرامج.

كل هذه اللوحات تحتاج إلى طاقة ثابتة ومتكافئة للعمل.

في بنية جهاز التحكم A16B-3200 ، تتلقى لوحة الطاقة الإمدادات الواردة عادةً من خزانة الطاقة الرئيسية للآلة وتعيينها من خلال المنظمات التبديلية ،المراقبات الخطيّة، ومراحل تصفية في خطوط الجهد المتعددة التي توزيعها مساحة خلفية جهاز التحكم.

كل ريل لديه جهد محدد وسعة حالية مطابقة للحمولات التي يخدمها.

تتضمن لوحة الكهرباء أيضًا دوائر حماية: حماية من الإفراط في الجهد التي تفصل السكة الحديدية قبل أن يؤدي الجهد الزائد إلى تلف اللوحات في الأسفل ،الحماية من التيار الزائد التي تمنع الدائرة القصيرة على أحد السكك الحديدية من التداخل في السكك الحديدية الأخرى، ودورة بدء التشغيل الناعم التي تزيد من فولتاجيات الإمداد في تسلسل مسيطرة عند تشغيل الطاقة.

مؤشرات LED على الوجه الأمامي للوحة الطاقة visible مرئية من خلال لوحة التحكم الأمامية أو مباشرة على اللوحة provide توفر تشخيصات المستوى الأول.

يضيء قاطع التغذية الذي يخرج من التسامح المقابلة للضوء.هذا ردود الفعل البصرية السريعة غالبا ما تكون نقطة البداية لتشخيص ما إذا كان خطأ وحدة التحكم ينشأ في لوحة الطاقة أو في مكان آخر.

أخطاء لوحة الكهرباء وأعراضها

فشل لوحة الكهرباء ينتج أنماط من الأعراض يمكن التعرف عليها والتي تميزها عن أخطاء لوحة التحكم الأخرى.

النمط الأكثر اكتمالًا للعطل حيث لا يقدم لوحة الطاقة أي شيء ينتج عن جهاز تحكم مظلم: لا يوجد عرض ، لا يوجد نشاط LED ، لا يوجد تشغيل المروحة. الآلة غير فعالة تمامًا.

الفشل الجزئي أكثر شيوعًا وأكثر تشخيصًا.

سكة حديدية واحدة قد انحرفت منخفضة أو فشلت في التسبب في تعطيل الألواح التي تعمل بواسطة تلك السكة الحديدية بينما تعمل الألواح على السكك الحديدية الأخرى بشكل طبيعي.

يمكن أن يبدأ جهاز التحكم جزئياً ، مع إظهار بعض النشاط على الشاشة ، ثم يتوقف مع إنذار في النقطة في تسلسل بدء تشغيله حيث يدعو لأول مرة إلى السكة الحديدية الفاشلة.

تتبع الإنذار إلى مرحلة التشغيل ومن ثم إلى السكة الحديدية التي تعتمد عليها هذه المرحلة هو وسيلة موثوقة لتأكيد لوحة الطاقة كمصدر خطأ.

التدهور المرتبط بالعمر هو آلية الفشل المهيمنة لوحة الطاقة في أجهزة التحكم طويلة الخدمة.المكثفات الإلكتروليتية في فترات تحكم التبديل ومصفح الإخراج تفقد القدرة وتكتسب ESR على مدى سنوات من التشغيل في درجات حرارة مرتفعة.

يتطور خط الإمداد المتضرر في الموجة التي تتجاوز في نهاية المطاف تحمل المدخلات في لوحات التيار السفلي. قبل الفشل الكامل ، يكون الأعراض متقطعةفساد المعلماتأو سلوك غير منتظم يعتمد على درجة الحرارة ويزداد سوءاً مع ارتفاع درجة حرارة جهاز التحكم أثناء التشغيل.

توفر أجزاء القديمة

لوحات FANUC من سلسلة A16B-3200 من أجيال التحكم السابقة لم تعد في الإنتاج.

سلسلة توريد السوق اللاحقة لهذه الألواح اختبرت وحدات الفائض من الآلات المقطوعة، والألواح التي تم تجديدها بشكل احترافي مع مكثفات مستجدة واختبار وظيفي،وخدمات إصلاح لأخطاء محددة على مستوى المكونات هي المصدر الرئيسي لاستبدال.

عند شراء علبة استبدال A16B-3200-0513، تأكد من رقم الجزء الدقيق من الملصق الخاص باللوح.

لوحات الطاقة داخل سلسلة A16B-3200 التي تختلف عن طريق رقم اللاحقة قد يكون لها مواصفات مختلفة للقطار الجهد، ترتيبات الموصلات، أو تصنيفات الطاقة.التشابه الجسدي ليس مؤشرا موثوقا على التوافق.

الأسئلة الشائعة

س1: يتم تشغيل وحدة تحكم FANUC ولكنها تغلق بعد بضع دقائق من التشغيل. لا يتم عرض رمز إنذار قبل إيقاف التشغيل. هل يمكن أن يكون A16B-3200-0513 هو المسؤول؟

الإيقاف الحراري بعد فترة التسخين هو أحد الأعراض الكلاسيكية لشيخوخة المكثفات الكهربائية في مرحلة تنظيم التبديل في لوحة الطاقة.

مع تقدم السن في السماعات، يزداد مستوى استجابة الكهرباء مع درجة الحرارة.

عند تسخين اللوحة، يسبب ارتفاع ESR موجة التغذية لتجاوز الحد الذي يؤدي إلى حماية الطاقة الزائدة أو المنخفضة، وإيقاف تشغيل النظام.

هذه الأعراض التي تظهر بعد فترة من التشغيل الطبيعي بشكل قوي تشير إلى لوحة الطاقة كمصدر خطأ.

س2: بعد حدوث حدوث زيادة في الطاقة ، لا يتم تشغيل جهاز التحكم على الإطلاق. تم تأكيد التزويد الوارد بشكل طبيعي. هل من المحتمل أن يكون لوحة الطاقة تالفة؟

أحداث زيادة في الطاقة غالبا ما تؤذي لوحات الطاقة.

الجهد المتزايد يصل إلى محطات مدخلات لوحة الطاقة قبل أن يتمكن حماية اللوحة من الاستجابة.

المكونات الأكثر عرضة هي ثنائيات المُستقيمات المدخلة، ومكثفات فلترات المدخلات، والترانزستورات الرئيسية للتبديل.

إن تأكدت إمدادات الكهرباء الطبيعية و لم يظهر جهاز التحكم أي علامات على الحياةتحقق من أي مصابيح متاحة على اللوحة قبل طلب استبدال.

س3: يظهر محور واحد على CNC إنذارات الخدمة في حين أن المحورين الآخرين طبيعيين. جميع مؤشرات LED الطاقة على A16B-3200-0513 خضراء. هل لا يزال من المحتمل أن تكون لوحة الطاقة معيبة؟

من غير المرجح أن ينشأ إنذار خدمة ذو محور واحد مع جميع قنوات التشغيل التي تظهر طبيعية من لوحة التشغيل.

لوحة الكهرباء تزويد السكك الحديدية لجميع الألواح في وقت واحد ̇ فشل السكك الحديدية سيؤثر على العديد من الألواح ، وليس مجرد محور واحد.

إنذارات المحور الواحد تشير إلى مكبر الخدمة لهذا المحور أو المحرك أو كابل التغذية الراجعة أو دوائر واجهة الخدمة الخاصة بهذا المحور.يمكن أن يتم تجاهل لوحة الطاقة كسبب محتمل في هذه الحالة.

السؤال 4: كيف يجب تخزين A16B-3200-0513 الاحتياطي للحفاظ على وظائفه؟

تخزين في العبوة الأصلية المضادة للستاتيكية والحفاظ على درجة حرارة غرفة ثابتة ورطوبة نسبية منخفضة.

تجنب دورة درجة الحرارة، والتي تضغط على مفاصل اللحام على مكونات سطح اللوحة.

إذا كانت اللوحة في المخزن لأكثر من بضع سنوات،فحص المكثفات الإلكتروليتية للحصول على علامات مرئية على التدهور أو التسرب الإلكتروليتي قبل تركيبها في آلة الإنتاج.

لتخزين طويل الأجل ، يطيل إعادة تشكيل المكثفات الكهربائية دوريًا عمرها.

السؤال 5: A16B-3200-0513 المعاد تجديدها متوفرة. ما يجب أن تشمل تجديد السمعة للوحدة الكهربائية من هذا النوع؟

يشمل تجديد لوحة الطاقة المناسب استبدال جميع المكثفات الكهربائية بمكونات جديدة مطابقة للمواصفات الأصلية (أو بمكثفات مقياسية بمواصفات مماثلة أو أفضل),فحص واستبدال أي أجهزة حماية معطلة، واختبار وظيفي تحت الحمل مع جميع سكة الحديد المخرجة التي تم قياسها عند التيار الاسمي،والتحقق من أن اللوحة تلبي مواصفات دقة الجهد والتموج.

التنظيف التجميلي والتفتيش عن أي ضرر جسدي يكمل إصلاح كامل.
