| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-3200-0515 |
رقم القطعة: A16B-3200-0515
الشركة المصنعة:شركة FANUC (اليابان)
نوع المنتج: لوحة تحكم المحرك (PCB)
سلسلة اللوحة: A16B-3200
التطبيق:أنظمة تحكم CNC والمحركات من FANUC

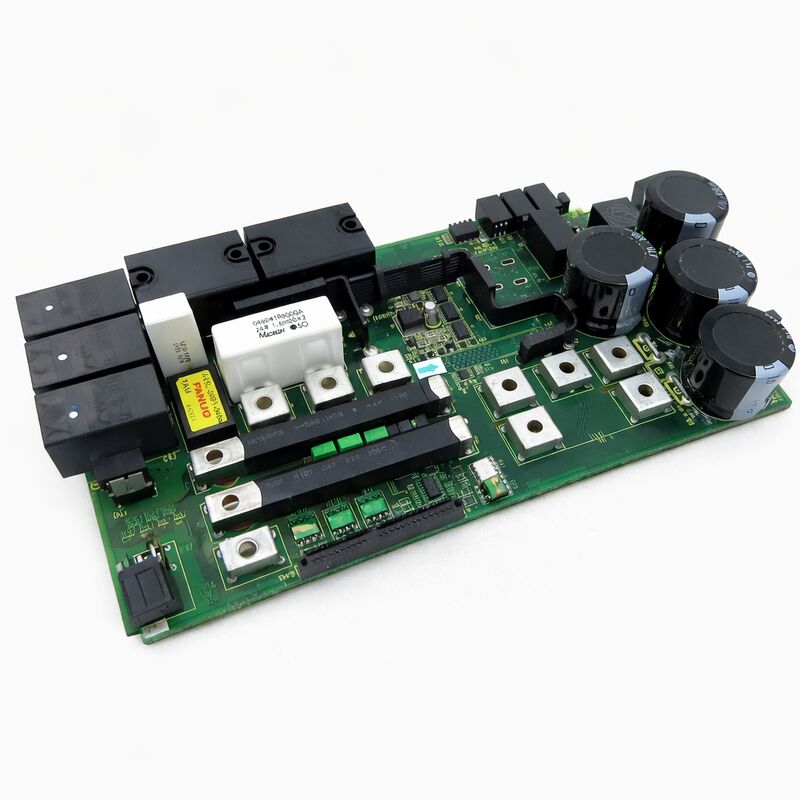

A16B-3200-0515 هي لوحة تحكم محرك من سلسلة A16B-3200 من FANUC. تشمل سلسلة A16B-3200 لوحات التحكم المستخدمة في أنظمة CNC والأتمتة من FANUC — من لوحات CPU الرئيسية التي تشغل برنامج تحكم CNC، إلى لوحات التحكم الفرعية التي تدير وظائف محددة داخل وحدة التحكم أو نظام المحرك. الـ -0515 هي لوحة PCB تحكم المحرك التي تتعامل مع وظائف التحكم المحددة ضمن موقع تثبيتها.
تقع لوحات تحكم المحركات في أنظمة FANUC بين منطق الأوامر عالي المستوى — الذي يقرر ما يجب أن يحدث — وإلكترونيات الطاقة التي تنفذ تلك القرارات.
تستقبل الأوامر، وتعالج التغذية الراجعة، وتولد إشارات التحكم لمرحلة الطاقة، وترسل الحالة مرة أخرى إلى وحدة التحكم ذات المستوى الأعلى.
تعتمد دقة الحركة في آلة يتم التحكم فيها بواسطة FANUC على تنفيذ هذه المعالجة بشكل صحيح وموثوق في كل دورة تحكم.
تم تصنيع A16B-3200-0515 في اليابان وفقًا لمعايير إنتاج FANUC للإلكترونيات التحكمية.
مثل لوحات سلسلة A16B-3200 الأخرى، تم تصميمها للبيئة الصناعية — حيث تعمل من خلال دورات درجات الحرارة والاهتزاز والضوضاء الكهربائية التي تميز بيئات التصنيع النشطة.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A16B-3200-0515 |
| الشركة المصنعة | شركة FANUC |
| نوع المنتج | لوحة تحكم المحرك |
| سلسلة اللوحة | A16B-3200 |
| التطبيق | أنظمة تحكم CNC والمحركات من FANUC |
| المنشأ | اليابان |
| درجة حرارة التشغيل | 0 – 55 درجة مئوية |
| درجة حرارة التخزين | −20 – 60 درجة مئوية |
| الرطوبة | 75% RH كحد أقصى (غير متكثف) |
| الحالة المتاحة | جديد / مجدد / مُصلح |
يستخدم تصميم نظام المحرك والتحكم من FANUC تجميعات لوحات معيارية. تحتوي وحدة المحرك — سواء كانت مضخم سيرفو أو مضخم دوران — على لوحات PCB متعددة تتعامل كل منها مع جزء محدد من وظيفة المحرك الإجمالية.
تتعامل لوحة واحدة مع منطق قيادة البوابة واستشعار التيار؛ وتتعامل لوحة أخرى مع واجهة الاتصال مع CNC؛ وتدير لوحة ثالثة اكتشاف الأعطال والحماية.
تشكل هذه اللوحات معًا قسم التحكم الكامل للمحرك.
هذا التصميم المعياري يخدم غرض الصيانة. عندما يتعطل وحدة محرك، فإن تحديد اللوحة التي فشلت داخل قسم التحكم يسمح بالاستبدال المستهدف للوحة المعيبة فقط بدلاً من تجميع المحرك الكامل.
A16B-3200-0515 هي إحدى هذه اللوحات على مستوى الاستبدال — عندما تفشل وظيفتها المحددة داخل المحرك أو نظام التحكم، فإن هذه اللوحة هي البديل الذي يعيدها.
تمتد سلسلة A16B-3200 عبر منتجات FANUC عبر عدة أجيال وأنواع تطبيقات.
توجد لوحات في هذه السلسلة في رفوف وحدات تحكم CNC الرئيسية، وفي وحدات محركات السيرفو والدوران، وفي تجميعات التحكم المتخصصة.
تتطلب لوحات التحكم لأنظمة المحركات احتياطات قياسية للتعامل مع المواد المضادة للكهرباء الساكنة.
تكون دوائر القيادة المتكاملة (ICs) ومكونات معالجة الإشارات التناظرية على لوحات تحكم المحركات حساسة لتفريغ الشحنات الكهروستاتيكية. قم بتأريض نفسك قبل التعامل مع اللوحة.
تعامل مع الحواف. تجنب ملامسة مسارات الدائرة، ودبابيس المكونات، وجهات الاتصال الموصلة.
قبل تركيب لوحة بديلة، قم بإيقاف تشغيل المحرك بالكامل واسمح لمكثفات ناقل التيار المستمر بالتفريغ — يستغرق هذا عادةً خمس دقائق على الأقل بعد إزالة طاقة التيار المتردد.
يمكن للطاقة المتبقية في مكثفات المحرك أن تسبب إصابة ويمكن أن تتلف اللوحة البديلة أيضًا إذا تم تركيبها أثناء تشغيل الناقل.
بعد التركيب، تأكد من أن جميع الموصلات مثبتة بالكامل قبل استعادة الطاقة.
الموصلات غير المثبتة بالكامل هي مصدر شائع للأعطال بعد الاستبدال التي تظهر على أنها أعطال في اللوحة ولكنها في الواقع مشاكل في الاتصال.
تحتوي سلسلة A16B-3200 على العديد من المتغيرات التي تخدم وظائف مختلفة. قد تكون لوحتان من هذه السلسلة متشابهتين جسديًا بينما تخدمان وظائف مختلفة تمامًا. رقم القطعة الكامل — بما في ذلك اللاحقة -0515 — هو المعرف الموثوق الوحيد.
قبل شراء بديل، تأكد من رقم القطعة الدقيق من الملصق الموجود على اللوحة التي يتم استبدالها.
لا تستبدل برقم لاحقة مختلف من A16B-3200 دون معلومات توافق مؤكدة.
سيؤدي متغير غير صحيح إلى وظيفة تحكم غير صحيحة أو غائبة.
س1: وحدة محرك تتعطل مع رمز خطأ تحكم. ترانزستورات الطاقة والمكثفات سليمة. هل يمكن أن تكون A16B-3200-0515 مسؤولة؟
رموز خطأ التحكم مع مكونات الطاقة السليمة تشير مباشرة إلى قسم لوحة التحكم.
مرحلة طاقة المحرك تعمل ميكانيكيًا ولكن إلكترونيات التحكم تبلغ عن خطأ.
حدد اللوحة في قسم التحكم التي تولد رمز الخطأ المحدد من وثائق أعطال المحرك، ثم قم بشراء البديل المناسب.
س2: تم إزالة اللوحة للفحص ولا تظهر عليها أي أضرار مرئية. هل يجب إعادة تركيبها أم استبدالها؟
الفحص البصري وحده لا يؤكد الوظيفة الكهربائية. العديد من أوضاع الفشل — فشل الدوائر المتكاملة الداخلية، المكثفات المتدهورة، وصلات اللحام ذات المقاومة العالية — لا تنتج أي مؤشر مرئي.
يجب اختبار اللوحة التي تجتاز الفحص البصري ولكن تم إزالتها بسبب عطل تشغيلي تحت الطاقة في النظام قبل إعادتها إلى الخدمة.
س3: بعد استبدال اللوحة، يتم تشغيل المحرك ولكن الخطأ يظهر مرة أخرى في غضون دقائق. هل كانت اللوحة البديلة معيبة؟
يشير الخطأ الذي يظهر مرة أخرى بسرعة بعد استبدال اللوحة إما إلى أن اللوحة البديلة بها خطأ مماثل، أو أن سبب الخطأ الأصلي لم يكن اللوحة، أو أن شرطًا في البيئة — ارتفاع في الجهد، حرارة، تلوث — يتلف اللوحات.
تحقق من سبب الخطأ بدلاً من استبدال اللوحة مرة أخرى دون تحليل.
س4: كيف أتأكد من أن A16B-3200-0515 هي اللوحة الصحيحة لتطبيقي؟
اقرأ رقم القطعة من الملصق الموجود على اللوحة المثبتة مباشرة. رقم سلسلة A16B-3200 بالإضافة إلى اللاحقة -0515 معًا يشكلان رقم القطعة الكامل.
قم بالمقارنة مع الوثائق الكهربائية للآلة أو قائمة أجزاء وحدة المحرك.
رقم القطعة الموجود على اللوحة هو المعرف النهائي — لا تعتمد على الأبعاد أو مظهر الموصل وحده.
س5: هل إصلاح مستوى المكونات ممكن لـ A16B-3200-0515؟
إصلاح مستوى المكونات ممكن لبعض أنواع الأعطال — فشل أجهزة الحماية، المصهرات المحترقة على اللوحة، تلف الموصلات، تآكل نقاط الاتصال.
الأعطال في شرائح FANUC الخاصة أو الدوائر المتكاملة المخصصة بشكل عام غير قابلة للإصلاح على مستوى المكونات حيث أن هذه الأجزاء غير متوفرة بشكل مستقل.
يمكن لأخصائي إصلاح محركات FANUC المؤهل تقييم وضع الفشل المحدد وتقديم المشورة بشأن مسار الإصلاح العملي.
