| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-3200-0521 |
رقم الجزء:A16B-3200-0521
المصنع:شركة فانوك (اليابان)
نوع المنتج:التحكم المستقل لبرنامج التشغيل المركزي
سلسلة اللوحات:A16B-3200
الوصف:i-A التحكم في وحدات التحكم في الحاسوب الرئيسي
التطبيق:أنظمة تحكم CNC لسلسلة FANUC i-A
ملاحظة:البرمجة المطلوبة يجب إعادة تحميل جميع المعلمات والبرامج بعد التثبيت

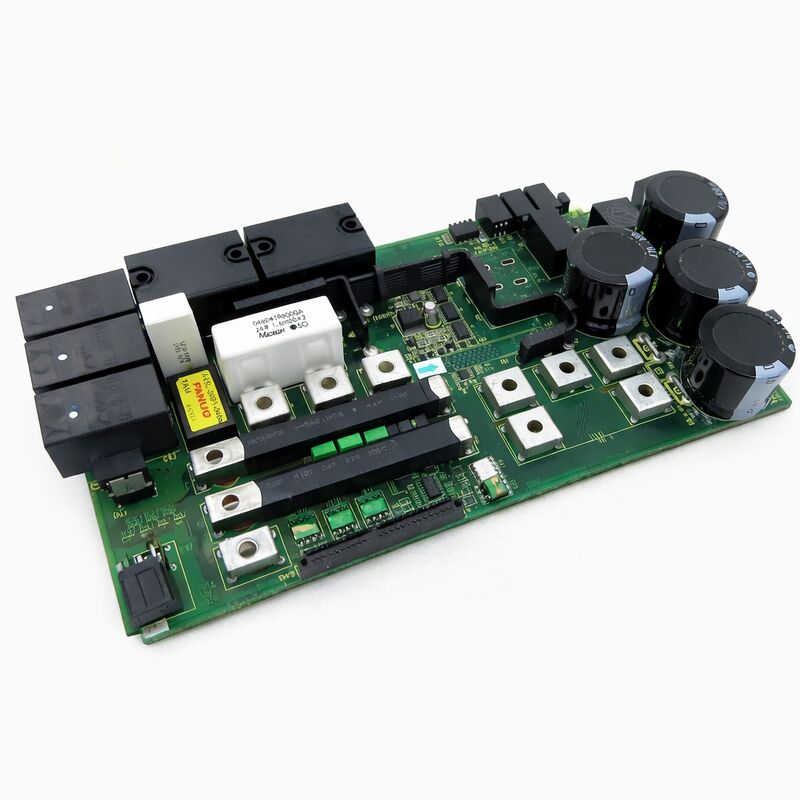

A16B-3200-0521 هو لوحة PCB المركزية الرئيسية المستقلة لمراقبي CNC من سلسلة i-A من FANUC.يحدد تسمية "تحكم مستقل" هذا على أنه لوحة المعالج الرئيسي المستقلة ، النسخة التي تتعامل مع جميع معالجة التحكم CNC على لوحة واحدة، لوحة مستقلة دون الحاجة إلى وحدة معالجة فرعية منفصلة أو لوحة معالجة ثانوية لإكمال وظائفها.
كل ما يحتاجه جهاز التحكم لتشغيل العمليات الأساسية - الاندماج ، تنفيذ PMC ، الاتصالات الخدمية ، إدارة الذاكرة ، والتحكم في واجهة المشغل - ينبع من هذا اللوحة.
داخل سلسلة A16B-3200 من FANUC ، يضع تسمية i-A هذا اللوح في الجيل الأول من منصات CNC من سلسلة i من FANUC.
تمثل سلسلة i تقدماً كبيراً مقارنةً بالسلسلة B السابقةوإدخال FSSB (Fiber-optic Servo Serial Bus) كواجهة اتصال قياسية.
A16B-3200-0521 هي لوحة وحدة المعالجة المركزية الرئيسية التي حققت هذه القدرات في تكوين وحدة التحكم المستقلة.
تصميم اللوحة "المستقلة" هو واحد من اثنين من النهج المعمارية في سلسلة i: المستقلة (حيث لوحة وحدة المعالجة المركزية الرئيسية هي كاملة ،وحدة مستقلة) ومرصعة على شاشة LCD (حيث يتم دمج وحدة المعالجة المركزية والشاشة).
يسمح الإصدار المستقل باستبدال لوحة وحدة المعالجة المركزية الرئيسية بشكل مستقل عن وحدة العرض ، ويسمح باستخدام لوحة وحدة المعالجة المركزية نفسها مع تكوينات عرض مختلفة.
هذه المرونة هي أحد الأسباب التي جعلت اللوحة المستقلة هي الخيار المفضل لتركيبات أدوات الآلات الأكبر وتعقيدًا.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A16B-3200-0521 |
| المصنع | شركة فانوك |
| نوع المنتج | لوحة PCB المركزية المركزية |
| سلسلة لوحات | A16B-3200 |
| الوصف | i-A التحكم بمفرده وحدة المعالجة المركزية الرئيسية |
| التطبيق | أجهزة تحكم CNC من فانوك i-A |
| الأصل | اليابان |
| درجة حرارة العمل | 0 °C 55 °C |
| درجة حرارة التخزين | -20 ️ 70 درجة مئوية |
| الرطوبة | غير مكثفة، 20~80% RH |
| متطلبات ما بعد التثبيت | المعلم الكامل و إعادة تحميل البرنامج |
| الحالة المتاحة | جديد (فائض) / تم تجديده |
تم نشر أجهزة FANUC CNC من جيل i-A على نطاق واسع في صناعة الأدوات الآلية من أواخر التسعينيات حتى منتصف الألفية.
قام هذا الجيل بتشغيل عدد كبير من مراكز التصنيع ومراكز التحويل والطاحونات وأجهزة الإنتاج متعددة المحاور التي لا تزال في الخدمة الإنتاجية اليوم.
لوحة وحدة المعالجة المركزية الرئيسية i-A هي جوهر جهاز التحكم بدون عملها بشكل صحيح ، لا تعمل الآلة.
يضع التكوين المستقل المستخدم في A16B-3200-0521 لوحة وحدة المعالجة المركزية الرئيسية في رف وحدة التحكم ، متصلة بمطار F-BUS الخلفي.
توزيع الطاقة والاتصالات إلى جميع اللوحات في الرف بطاقات واجهة الخدمة ، وحدات الذاكرة ، لوحات PMC ، بطاقات الإدخال / الإخراج ، ووحدات الرسومات جميعها توصيل إلى هذا الحافلة المشتركة.A16B-3200-0521 هو الرئيس على هذه الحافلة.
إنه يبدأ الحافلة عند تشغيلها، ويحدد اللوحات الموجودة، ويقسم عرض النطاق الترددي للاتصالات بينها.
FSSB يربط معالجة سيرفو لوحة وحدة المعالجة المركزية الرئيسية إلى وحدات مكبر سيرفو من خلال كابل الألياف الضوئية.
توفر هذه الواجهة البصرية عالية السرعة أوامر موقع الخدمة وتتلقى ردود فعل مكيف المحرك بمعدلات التحديث العالية التي تتطلبها المعالجة متعددة المحاور الدقيقة.
A16B-3200-0521 يحتوي على دوائر واجهة FSSB التي تجعل هذه الاتصالات عالية السرعة ممكنة.
تخدم اللوحة المستقلة واللوحة المثبتة على شاشة LCD نفس منصات i-A CNC ولكنها تختلف في دمجها المادي مع الشاشة.
يقع لوحة وحدة المعالجة المركزية الرئيسية المثبتة على شاشة LCD خلف لوحة العرض ، متصلة مباشرة بإلكترونيات العرض.
الشاشة و وحدة المعالجة المركزية هي أساسا مجموعة واحدة. إذا فشل أي من المكونات، قد تحتاج الجمعية بأكملها إلى العناية.
لوحة A16B-3200-0521 المستقلة تقع في رف جهاز التحكم، منفصلة عن الشاشة.
لوحة واجهة عرض منفصلة وكابل يربطان مخرج عرض وحدة المعالجة المركزية باللوحة.
هذا الانفصال المادي له مزايا صيانة - خطأ في الشاشة لا يتضمن لوحة وحدة المعالجة المركزية ، ولا يتطلب خطأ في لوحة وحدة المعالجة المركزية تفكيك الشاشة.
بالنسبة لتركيبات الآلات التي يقع فيها رف جهاز التحكم بعيداً عن موقع مشغل الآلة التركيبات المثبتة على لوحة في خزانات كهربائية منفصلةأو الآلات مع وحدات CNC عن بعد مرونة الهندسة المعمارية مستقلة في الترتيب المادي مفيدة بشكل خاص.
أهم حقيقة تشغيلية حول A16B-3200-0521 هو متطلبات البرمجة بعد الاستبدال. عندما يتم تثبيت اللوحة جديدة أو تجديد،يحتوي FROM الخاص به على برنامج تشغيل CNC لسلسلة i-A ولكن FROM في حالة افتراضية من المصنع.
لم يتم تحميل التكوين الخاص بالجهاز.
كل آلة تدير هذه اللوحة لديها مجموعة فريدة من المعلمات: حدود حركة المحور، إعدادات مكاسب الخدمة، تكوين المذنب، مؤقت PMC وقيم العداد،ومجموعة كاملة من المعلمات الوظيفية التي تجعل جهاز التحكم مطابقة للآلة التي يتحكم بها.
كل هذه تقع في SRAM على اللوحة ، مدعومة ببطارية. عندما يتم تثبيت لوحة جديدة ، تبدأ SRAM فارغة.
هذا يجعل الوضع الاحتياطي قبل استبدال اللوح مهم للغاية.
قبل إزالة اللوحة الأصلية، نسخة احتياطية كاملة من خلال وظيفة إدخال / إخراج البيانات CNC يجب أن التقاط معايير CNC، معايير PMC، برنامج سلم PMC، تعويض خطأ الطول،وجميع البرامج الجزئية المخزنة.
مع هذا النسخ الاحتياطي، استعادة البيانات بعد التثبيت هو عملية محددة ومنهجية.
بدونها، إعادة بناء مجموعة المعلمات للآلة من الوثائق هي عملية طويلة ومعرضة للخطأ.
السؤال 1: يظهر جهاز i-A CNC إنذار النظام عند تشغيله والذي يشير إلى خطأ ROM أو FROM. هل A16B-3200-0521 هو السبب؟
إنذار خطأ FROM عند بدء التشغيل يشير إلى فشل في قراءة وحدة FROM التي تحتوي على برنامج تشغيل CNC.
وحدة FROM هي عنصر وصلة على A16B-3200-0521. قبل استنتاج أن اللوحة الرئيسية قد فشلت، تحقق مما إذا كانت وحدة FROM مثبتة بشكل صحيح في مصدرها.
تسبب وحدة FROM مقعدة جزئياً أخطاء قراءة FROM تبدو متطابقة مع فشل اللوحة.
إعادة تعيين وحدة FROM وإعادة المحاولة. إذا استمر الخطأ مع وضع وحدة FROM بشكل صحيح ، فقد تكون وحدة FROM نفسها معيبة يمكن استبدال وحدات FROM بشكل مستقل عن لوحة وحدة المعالجة المركزية الرئيسية.
السؤال الثاني: بعد أن تكون الآلة في المخزن لمدة 18 شهراً، فإن وحدة التحكم i-A تفشل في الاحتفاظ بمعلماتها من خلال دورات الطاقة. هل هذه اللوحة؟
فشل الاحتفاظ بالمعلمات بعد التخزين الممتد هو دائما تقريبا مشكلة استنفاد البطارية، وليس فشل اللوحة.
بطارية SRAM على A16B-3200-0521 لديها عمر خدمة محدود.
بعد 18 شهرًا من عدم تشغيل الجهاز ، قد تكون البطارية قد تم تفريغها دون عتبة الاحتفاظ بـ SRAM.
استبدل البطارية، ثم استعيد المعلمات من النسخة الاحتياطية
اللوحة نفسها ليست مذنبة إلا إذا استمرت المشكلة بعد استبدال البطارية واستعادة المعلمات.
السؤال 3: تعمل CNC بشكل صحيح ولكن في بعض الأحيان تظهر خطأ في الاتصال بين وحدة المعالجة المركزية ولوحة المشغل ، ثم تتعافى. ما الذي يوحي بذلك عن A16B-3200-0521؟
تشير أخطاء الاتصال المتقطعة بين وحدة المعالجة المركزية واللوحة التي تتعافى ذاتياً إلى وجود مشكلة في الاتصال أو الكابلات بين لوحة وحدة المعالجة المركزية المستقلة وواجهة لوحة المشغل ، بدلاً من لوحة وحدة المعالجة المركزية الفاشلة.
تفقد الكابلات والموصلات في مسار الاتصال
تحقق من أن جميع الاتصالات مثبتة بالكامل وأنه لم يتلف أي دبوس.
لا ينبغي أن تُعزى الأخطاء المتقطعة التي يمكن أن تسببها مشكلة اتصال إلى اللوحة حتى يتم تأكيد أن مسارات الاتصال جيدة.
السؤال 4: يتم وصف A16B-3200-0521 البديل بأنه "تم تجديده". ما الذي ينطوي عليه تجديد مناسب لوحة وحدة المعالجة المركزية الرئيسية؟
تعديل بطاقة وحدة المعالجة المركزية الرئيسية بشكل صحيح يعالج المكونات الأكثر عرضة للفشل خلال عمر الخدمة: استبدال بطارية SRAM الاحتياطية بخلية جديدة ذات المواصفات الصحيحة.فحص جميع المكثفات الكهربائية على اللوحة للتحلل؛ تنظيف جهات الاتصال في الاتصالات ؛ واختبار وظيفي في نظام i-A CNC كامل بما في ذلك التحقق من تسلسل التشغيل ، وملء المعلمات والاحتفاظ بها ، والاتصالات الخدمية عبر FSSB.
يجب أن يأتي لوحة تم تجديدها مع ضمان موثق يغطي وظائف اللوحة لفترة محددة.
السؤال 5: هل يستحق استبدال لوحات متعددة في وحدة التحكم i-A من نفس الفترة الإنتاجية؟ هل يستحق استبدال A16B-3200-0521 بشكل استباقي قبل أن تفشل ، بالنظر إلى عمرها؟
الاستبدال الاستباقي هو استراتيجية معقولة إذا كانت الآلة حاسمة للإنتاج وتسبب فشل اللوحات وقتًا توقفًا كبيرًا.
ومع ذلك ، فإن وحدة المعالجة المركزية الرئيسية لـ A16B-3200-0521 هي مكون قوي نسبياً للحالة الصلبةتدهور المكثفات) صالحة للخدمة دون استبدال اللوحة الكاملة.
استبدال البطارية السنوي والفحص البصري الدوري لمكثفات اللوحة يمكن أن يطيل عمر الخدمة بشكل كبير.
جهاز احتياطي A16B-3200-0521 تم اختباره في الموقع يوفر تأمين ضد الفشل دون تعطيل عملية استبدال استباقية مخططة.
