| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-3200-0522 |

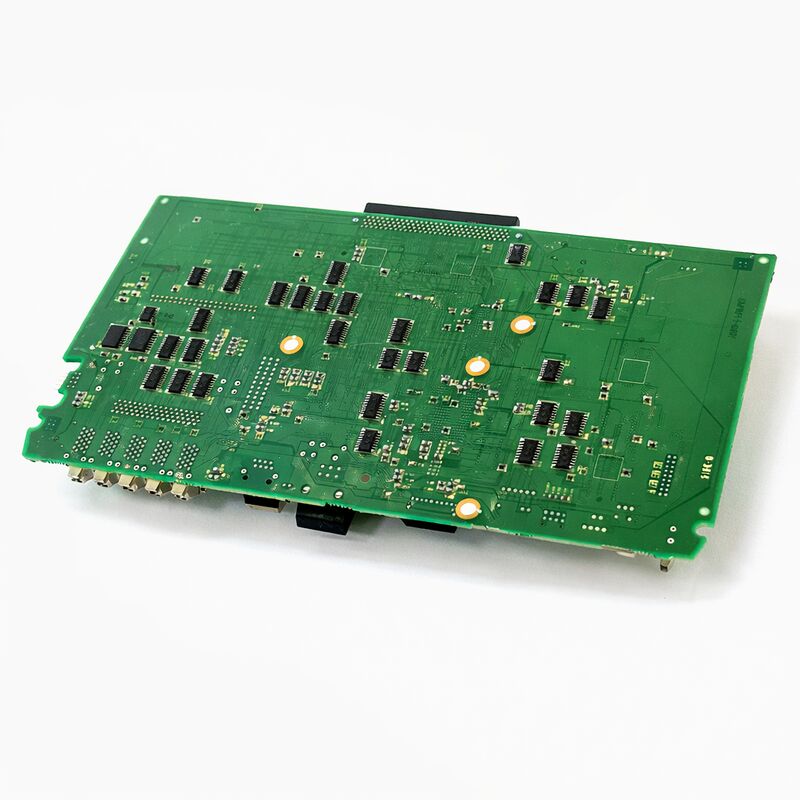

الـفانوك A16B-3200-0522ينتمي إلى عائلة A16B-3200 CPU PCB الرئيسية التي تخدم جيل "A" من وحدات تحكم FANUC CNC من سلسلة i ′′ الجيل الأول الذي يحمل تسمية "i" ،التي أدخلتها فانوك للتمييز، أجهزة تحكم قادرة على الهندسة المعمارية المفتوحة من أجيال السلسلة الحرفية السابقة (أ، ب، ج).
جيل "i" CNC وصل مع إمكانات توسيع إدخال، الاتصالات FSSB الخدمة، الرسومات المتكاملة،ومعمارية جاهزة للشبكة التي حددت نمط تصميم FANUC CNC خلال العقد التالي.
تسمية "مستقلة" في الوصف الرسمي لللوحة تحدد التكوين المادي للمراقب.
في سلسلة i من FANUC ، تم تقديم نفس الجيل CNC في تشكيلين ماديين: نوع LCD-mount ،حيث يتم تركيب لوحات معالج CNC مباشرة خلف شاشة LCD لوحة المشغل في وحدة متكاملة صغيرة؛ والنوع المستقل ، حيث يحتل معالج CNC رف منفصل أو حجرة متصلة بوحدة عرض LCD / MDI منفصلة.
يتم استخدام التكوينات المستقلة عندما يجب تركيب وحدة التحكم في مكان بعيد عن لوحة المشغل.عندما يتجاوز عدد الإدخالات والإخراجات المطلوب أو عدد بطاقات الخيار ما يتناسب خلف لوحة LCDأو عندما يضع تصميم الآلة أجهزة التحكم الإلكترونية في خزانة منفصلة عن محطة المشغل.
A16B-3200-0522 هي اللوحة الرئيسية في الوحدة المستقلة اللوحة التي تتواصل من خلالها جميع اللوحات الأخرى في الرف المستقل ، والتي تقوم بمعالجة جميع وظائف التحكم CNC.
علاقته مع لوحة المشغل هي عن طريق كابل اتصال من واجهة عرض الوحدة المستقلة إلى لوحة LCD / MDI المنفصلة ، بدلاً من تركيب ميكانيكي مباشر من الخلف إلى اللوحة.
| المعلم | القيمة |
|---|---|
| توليد CNC | المسلسل i النموذج A (i-A) |
| التكوين | جهاز تحكم مستقل |
| السلسلة | A16B-3200 |
| الوظيفة | وحدة المعالجة المركزية الرئيسية / اللوحة الرئيسية |
| البيانات المطلوبة | يجب إعادة تحميل المعلمات والبرامج بعد الاستبدال |
| الوضع | متاح تم تجديده، تم اختباره |
| الأصل | اليابان |
يحدد تسمية FANUC i-series "A" الجيل الأول من منصة CNC i-series من FANUC ، والتي ظهرت من أواخر التسعينات.
قدم جيل i-A العديد من القدرات التي لم تكن لدى السلسلة C السابقة: الاتصالات الخدمية بالألياف الضوئية FSSB (حيث تحل محل الواجهات التناظرية ± 10 فولت والرقمية السابقة) ،معالجة رمزية ذات دقة أعلى، وتحسين معدلات معالجة الكتل لتسريع تنفيذ البرامج المعقدة، وهندسة عرض تدعم محاكاة مسار الأدوات الرسومية على شاشة لوحة المشغل.
بالنسبة لمهندسي الصيانة ، يمثل جيل i-A قاعدة كبيرة من الآلات المثبتة التي تم بناؤها في أوائل منتصف 2000s ولا تزال تعمل اليوم.
الموردين للسيارات، ومصنعي المكونات الجوية والفضاء، وشركات معالجة الدقة العامة بنت كميات كبيرة من محولات CNC،وآلات طحن على أجهزة تحكم i-A.
هذه الآلات لديها أنماط صيانة راسخة، واللوحات التي تفشل عادة بعد 15 إلى 20 عاما من الخدمة هي نفسها في العديد من الآلات.مما يجعل A16B-3200-0522 عنصر طلب منتظم في سوق قطع الغيار FANUC.
تم اختيار التكوين المستقل ، على وجه التحديد ، من قبل صانعي الأدوات الآلية الذين يحتاجون إلى المرونة لتركيب وحدة التحكم CNC بشكل مستقل عن محطة المشغل.
وهذا يشمل مراكز التصنيع الكبيرة القائمة على الأرض حيث يقع جهاز تحكم المشغل على ذراع هزازة، ومراكز التصنيع الأفقية مع أجهزة تغيير المنصات حيث يقع لوحة المشغل على عمود منفصل،والآلات التي يجعل حرارة الحجرة الكهربائية من غير العملي تركيب معالج CNC خلف الشاشة.
في تكوين CNC المستقل المستخدم مع A16B-3200-0522 ، يحتوي هيكل وحدة التحكم على لوحة وحدة المعالجة المركزية الرئيسية ، لوحات الإدخال / الإخراج ، بطاقات واجهة الخدمة ، مصدر الطاقة ،وأي لوحات خيار في هيكل رفهذا الرف منفصل جسديا عن وحدة العرض LCD/MDI للمشغل.
يربط حزمة كابلات الوحدتين التي تحمل بيانات العرض إلى الشاشة وضغط مفاتيح MDI من لوحة المفاتيح إلى جهاز التحكم.
تعمل A16B-3200-0522 كسيادة على الرف: فهي تنفذ برنامج CNC ، وتدير حلقات الخدمة عبر FSSB ، وتدير سلم PMC ، وتقود بيانات العرض إلى لوحة LCD عن بعد.
يسمح تصميم الهيكل المستقل بمزيد من فتحات الخيارات من تكوين LCD-mount هذا مهم للآلات التي تحتاج إلى لوحات إدخال / إخراج متعددة ، وبطاقات اتصالات إضافية (إيثيرنت ، سلسلة) ،أو توسيع قدرة الخدمة التي من شأنها أن تتجاوز المساحة وراء لوحة LCD.
عند استبدال A16B-3200-0522 ، يجب أن تتطابق لوحة الاستبدال مع إصدار البرمجيات ومراجعة الأجهزة المثبتة في الجهاز المحدد.إصدارات البرمجيات المختلفة تدعم سلسلة CNC مختلفة (16i-A لمراكز التصنيع متعددة المحاور، 18i-A لمراكز الدوران مع قدرة مسار متعدد ، 21i-A للتكوينات الأبسط).
يحدد إصدار البرنامج ما الذي ستفعله اللوحة عند تشغيلها ويجب أن يتطابق مع التكوين الأصلي للآلة.
جميع بطاقات استبدال سلسلة A16B-3200 تتشارك نفس المتطلب الأساسي: تصل بطاقة الاستبدال مع ذاكرة فارغة أو افتراضية المصنع،وجميع البيانات الخاصة بالجهاز يجب استعادتها من النسخ الاحتياطي.
تسلسل التشغيل بعد استبدال اللوحات يتبع هذا الترتيب:
أولاً، تأكد من صحة فولتات إمدادات الكهرباء، فالتوتر خارج المواصفات يمكن أن يضر اللوحة الجديدة أثناء التشغيل، مما يزيد من حدة المشكلة بدلاً من حلها.
ثانياً، قم بتحميل برنامج نظام CNC (محتويات FROM) إذا لم تكن لوحة الاستبدال تم تثبيت إصدار البرنامج الصحيح بالفعل.
يتم تحميل هذا من بطاقة الذاكرة أو القدرة المدمجة للنظام.
ثالثا، تحميل جميع المعلمات CNC من احتياطي ما قبل الاستبدال. يجب أن يتم الانتهاء من هذا قبل أي محور محاولة حركةتكوين الغزل، وكل خصائص آلة أخرى. محاور متحركة مع معايير غير صحيحة يمكن أن تسبب تلف الآلة.
رابعا، تحميل برنامج سلم PMC وبارامترات PMC.
هذا يعيد المنطق المحدد للآلة الذي يتحكم في جميع الوظائف باستثناء حركة المحور.
الخامس، تحميل برامج الأجزاء وبيانات الأدوات من النسخ الاحتياطي.
أعد الآلة إلى موقعها الأصلي وتحقق من دقة المحور مع قطع اختبار أو قياس قبل الإفراج عن الإنتاج.
س1: ما الذي يميز التكوين المستقل عن تكوين LCD على مستوى اللوحة الرئيسية؟
اللوحة الرئيسية نفسها هي نفس الأجهزة في كلا التكوينينين لنفس جيل CNC ، والتمييز يكمن في تصميم الهيكل والصفحة الخلفية.
يستخدم التكوين الذي يتم تثبيته على شاشة LCD مسطحًا خلفيًا مضغوطًا يتم تثبيته مباشرة خلف لوحة العرض. يستخدم التكوين المستقل مسطحًا خلفيًا عميقًا مع مزيد من فتحات لوحات الخيار.A16B-3200-0522 هي اللوحة الرئيسية المستخدمة في نسخة الهيكل المستقلة.
تركيب لوحة رئيسية مستقلة في هيكل LCD (أو العكس) غير متوافق ميكانيكياً وكهربائياً دون استبدال هيكل كامل.
السؤال الثاني: كانت الآلة تعمل بشكل متقطع، في بعض المناوبات كانت تعمل بشكل مثالي، وفي المناوبات الأخرى كانت تظهر إنذارات عشوائية. هل اللوحة الرئيسية هي السبب المحتمل؟
Intermittent faults that appear and disappear with temperature cycles — normal in a machine that warms up during production and cools overnight — are often caused by degraded solder joints on through-hole or surface-mount components، بدلا من الدوائر المتكاملة نفسها.
هذه الأخطاء "المفصلة الباردة" تعمل بشكل جيد عندما تكون اللوحة في درجة حرارة الغرفة ، وتطور المقاومة مع التوسع الحراري الذي يضغط على المفصل ، وقد تختفي مؤقتًا مع تبريد الآلة.يمكن في بعض الأحيان إصلاح اللوحة مع أخطاء المفاصل الباردة المتقطعة على مستوى المكونات عن طريق إعادة تدفق أو استبدال مفاصل اللحام المتضررة، بدلا من أن تتطلب استبدال اللوحة الكاملة.
يمكن لمركز إصلاح FANUC المتخصص تقييم ذلك.
السؤال 3: هل يمكن أن يعمل A16B-3200-0522 مع كل من سلسلة 16i-A و 18i-A CNC ، أم أنها محددة للسلسلة؟
داخل مجموعة A16B-3200-05xx (سلسلة i-A المستقلة) ، عادة ما تشير إضافات أرقام الأجزاء المختلفة إلى لوحات مرتبطة بتكوينات مختلفة لسلسلة CNC على سبيل المثال ،-0521 و -0522 يمكن أن تخدم مختلف الأنواع الفرعية المحددة من الجيل i-A.
يحدد البرنامج المثبت في منطقة FROM من اللوحة سلسلة CNC التي تعمل بها. أجهزة اللوحة مشتركة مع العائلة ، ولكن يجب أن تتطابق إصدار البرنامج مع النظام المثبت الأصلي.
تركيب لوحة مع إصدار البرمجيات الخاطئ يؤدي إلى هيكل غير صحيح للمعلمات وتكوين غير متوافق محتمل للخدمات والدوال.
السؤال 4: بعد استبدال اللوحة و تحميل جميع المعايير ، لن يستجيب الفولاذ لأوامر السرعة. ما الذي يجب التحقق منه؟
فشل الغزل بعد إعادة تحميل المعلمات هو دائما تقريبا مشكلة المعلمات بدلا من خطأ في الأجهزة مع اللوحة الجديدة.
الأسباب الشائعة تشمل: تعيين معيار نوع الغزل (مسلسل مقابل التناظري) بشكل غير صحيح ؛ معيار رقم سلسلة الغزل لا يتطابق مع المضخم ؛أو تشكيل إصدار أمر السرعة خاطئ للمضخم المتصل.
تحقق من المعلمات المتعلقة بالدوامة مقابل وثائق الآلة الأصلية ، وتحديداً اختيار نوع الدوران ، ومعلمات نموذج مكبر الدوران ، ومجموعة مخرج الأوامر.
إذا كان الغزل يعمل قبل فشل اللوحة ويتم تحميل المعلمات بشكل صحيح من النسخة الاحتياطية لنفس الجهاز ، يجب ألا تنشأ هذه المشاكل ما لم يكن النسخة الاحتياطية غير كاملة.
السؤال 5: هل لدى اللوحة علامات مراجعة عليها (على سبيل المثال ، / 02A ، / 03A). هل يكتفي بعلامة المراجعة عند الحصول على بديل؟
PCB revision suffixes (like /02A or /03A appended after the main part number) indicate hardware revisions made by FANUC to the board during its production life — typically minor changes to improve reliability، تصحيح مشاكل التصنيع، أو استيعاب استبدال المكونات.
في معظم الحالات ، تكون المراجعات اللاحقة متوافقة مع المراجعات السابقة ويمكن استخدامها كبديل.
ومع ذلك ، قد يكون لدى المراجعات المبكرة جداً والمراجعات اللاحقة في بعض الأحيان متطلبات متوافقة مختلفة للبرمجيات. عند شراء بديل A16B-3200-0522 ،تفضل مراجعة متساوية أو لاحقة مما تم تثبيته في الأصل.
إذا لم تكن المراجعة معروفة، فيمكن لمختص في FANUC ذي السمعة الطيبة تأكيد التوافق قبل إرسال البديل.
