| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-3200-0612 |
الـ FANUC A16B-3200-0612 هي لوحة دائرة مطبوعة لمضخم محرك سيرفو ضمن سلسلة A16B-3200 من FANUC — عائلة لوحات الدوائر المطبوعة التي تغطي منصات التحكم CNC والروبوتات من FANUC من أواخر التسعينيات حتى عام 2010.
سلسلة A16B-3200 واسعة: تشمل لوحات CPU الرئيسية، ولوحات الروبوت الرئيسية، ولوحات تحكم محرك السيرفو، ولوحات واجهة الاتصالات عبر أجيال متعددة من منتجات FANUC.

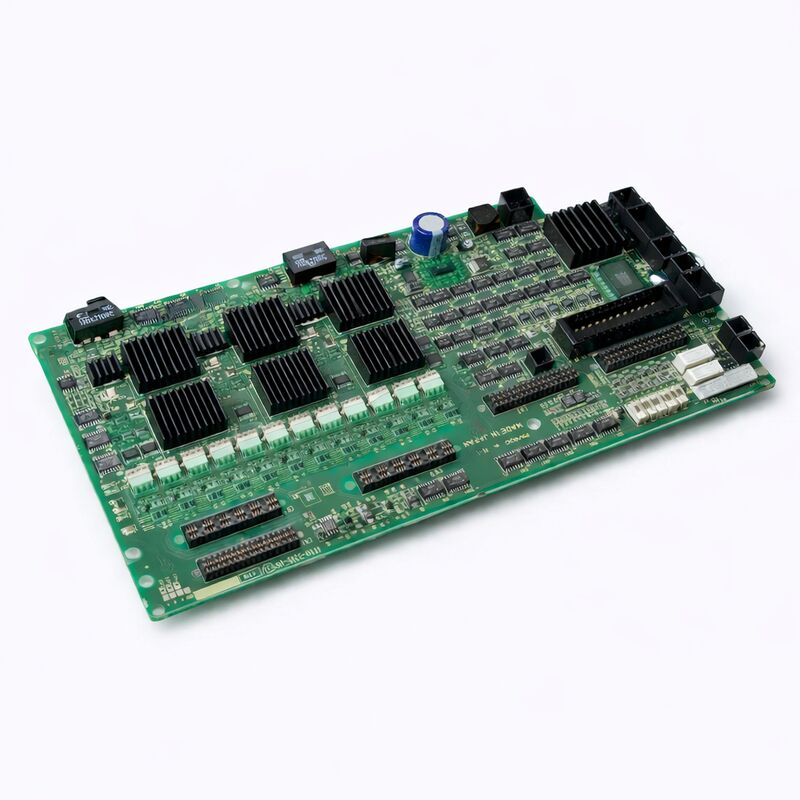

يتم تأكيد هوية الإصدار -0612 كلوحة دائرة مطبوعة لمضخم محرك سيرفو 6 محاور من خلال تركيبها المادي — حزم متعددة من الدوائر المتكاملة عالية الطاقة مع تجميعات مشتت حراري مرتبة عبر اللوحة، كل منها مسؤول عن إشارات تشغيل البوابة لـ IGBTs لمحور سيرفو واحد.
في خزانة محرك سيرفو متعدد المحاور أو روبوت FANUC، تقع إلكترونيات التحكم في السيرفو بين خرج الأوامر لوحدة التحكم CNC/الروبوت ومرحلة الطاقة الفعلية لـ IGBT التي توفر التيار لمحركات السيرفو.
تشغل A16B-3200-0612 هذا الموضع الوسيط الحاسم — فهي تستقبل أوامر موضع وسرعة المحور من وحدة المعالجة المركزية للروبوت أو CNC، وتنفذ حسابات حلقة التحكم في السيرفو في الوقت الفعلي، وتولد إشارات PWM التي تشغل أشباه الموصلات للطاقة.
بدون لوحة دائرة مطبوعة تحكم سيرفو وظيفية، لا يمكن تحقيق أي حركة للمحور، بغض النظر عن حالة المحرك، أو نظام النقل الميكانيكي، أو مصدر الطاقة.
وحدة التحكم R-30iA Mate التي تم التعرف على A16B-3200-0612 فيها هي وحدة تحكم روبوت مدمجة من FANUC مصممة للروبوتات الأصغر — R-2000iA Mate، M-10iA، M-20iA، وسلسلة الروبوتات المدمجة ذات الصلة الموجودة عادة في تطبيقات التجميع، والمناولة، واللحام، والالتقاط والوضع.
يجمع عامل الشكل المدمج لوحدة R-30iA Mate بين مصدر الطاقة والمضخم والإلكترونيات التحكم في خزانة مدمجة بكثافة، مما يجعل خدمة مستوى اللوحة هي النهج المفضل للصيانة بدلاً من استبدال وحدة التحكم بالكامل.
| المعلمة | القيمة |
|---|---|
| السلسلة | A16B-3200 |
| الوظيفة | لوحة دائرة مطبوعة لمضخم محرك سيرفو 6 محاور |
| التكوين | متعدد الدوائر المتكاملة مع تجميعات مشتت حراري |
| التطبيق المعروف | وحدة تحكم روبوت R-30iA Mate |
| الأصل | اليابان |
| الحالة | قطعة غيار متوقفة |
تتعامل لوحة دائرة مطبوعة تحكم سيرفو بستة محاور مع التحكم المتزامن والمستقل لستة محاور محركات سيرفو — المفاصل الستة لذراع الروبوت الصناعي النموذجي (J1 إلى J6).
يتطلب كل محور حلقة تحكم خاصة به تعمل بتردد ناقل PWM (عادة 4-8 كيلو هرتز): قراءة موضع المشفر للمفصل، ومقارنته بالموضع المطلوب، وحساب مرجع التيار من خلال خطأ السرعة والموضع، وإخراج دورة عمل PWM المناسبة لجسر IGBT للمحور.
تنفذ جميع الحلقات الست بالتوازي، في كل دورة PWM، دون مقاطعة بعضها البعض.
يعكس التشتيت الحراري المرئي على A16B-3200-0612 الحمل الحراري لتشغيل ست دوائر قيادة بوابة عالية التردد بشكل متزامن.
تبدد دوائر قيادة البوابة طاقة تتناسب مع شحنة البوابة لـ IGBTs التي تقودها، وجهد قيادة البوابة، وتردد التبديل.
عند 6 كيلو هرتز PWM عبر ستة محاور، يكون تبديد قيادة البوابة المجمع كبيرًا — تضمن المشتتات الحرارية بقاء دوائر قيادة البوابة ضمن درجة حرارة الوصلة القصوى، مما يمنع الانجراف الناجم عن الحرارة والذي من شأنه أن يقلل من أداء السيرفو أو يسبب فشلًا مبكرًا للدوائر المتكاملة.
عند فشل لوحة دائرة مطبوعة لمضخم محرك السيرفو في نظام R-30iA Mate أو نظام مشابه، لا يمكن لوحدة تحكم الروبوت إنشاء حالة جاهزية السيرفو.
عادةً ما تعرض لوحة التحكم إنذارات في فئة نظام السيرفو — رموز إنذار SRVO في مصطلحات روبوت FANUC — التي تشير إلى أخطاء الاتصال أو القيادة في محور السيرفو.
تشمل العروض الشائعة:
تنبيهات متعددة المحاور في وقت واحد: نظرًا لأن A16B-3200-0612 تتعامل مع جميع المحاور الستة، غالبًا ما يؤثر فشل اللوحة على جميع المحاور في وقت واحد بدلاً من محور واحد فقط. على النقيض من ذلك، فإن خطأ سيرفو في محور واحد من المرجح أن يكون مشكلة في المحرك أو الكابل أو المشفر بدلاً من فشل اللوحة.
لا يمكن إنشاء جاهزية السيرفو بعد دورة الطاقة: فشل تسلسل تهيئة المحرك، والذي يتضمن لوحة مضخم السيرفو التي تؤكد إمدادات الطاقة ودائرة قيادة البوابة الخاصة بها، بشكل متكرر على الرغم من وجود جهود إمداد طاقة واضحة.
رموز إنذار محددة: SRVO-047 (خطأ سرعة محرك السيرفو) على محاور متعددة، أو إنذارات سيرفو من نوع الاتصال، جنبًا إلى جنب مع عدم وجود أي خطأ ميكانيكي أو خطأ في المحرك، يشير إلى لوحة دائرة مطبوعة للمضخم كمصدر للخطأ.
س1: هل يمكن استخدام A16B-3200-0612 في أنظمة أخرى غير R-30iA Mate، وكيف يتم تأكيد التوافق؟
تم التعرف على A16B-3200-0612 في وحدات تحكم R-30iA Mate، ولكن سلسلة A16B-3200 تغطي منصات FANUC متعددة. يتطلب التوافق مع نظام معين مطابقة تخطيط موصل اللوحة، وأبعاد الفتحة، وبروتوكول الواجهة مع اللوحة الخلفية للنظام المستهدف وهندسة محرك السيرفو.
قبل الطلب لنظام مختلف عن R-30iA Mate، قم بتأكيد رقم الجزء مقابل دليل صيانة وحدة التحكم أو قائمة قطع الغيار.
تركيب لوحة ذات دبابيس أو بروتوكولات غير متوافقة يمكن أن يتلف اللوحة والنظام.
س2: تم إزالة اللوحة من آلة تم إيقاف تشغيلها ولم يتم اختبارها بشكل منفصل. ما هي المخاطر؟
تمثل لوحة غير مختبرة تم إزالتها من نظام تم إيقاف تشغيله مستوى جودة غير معروف — قد تكون وظيفية بالكامل، أو قد تكون فشلت بسبب نفس الحدث الذي أدى إلى إيقاف تشغيل الآلة.
قبل التركيب في نظام إنتاجي، يجب اختبار اللوحة على جهاز اختبار متوافق إن أمكن، أو تركيبها مع الوعي الكامل بأن التشغيل الأول هو في الأساس اختبار ميداني. وجود خطة احتياطية (لوحة احتياطية أخرى، أو مركز إصلاح في وضع الاستعداد) قبل تركيب لوحة غير مختبرة في روبوت إنتاجي يقلل من مخاطر وقت التوقف عن العمل.
س3: ما هي الأدوات أو أجهزة الاختبار المطلوبة للتحقق من A16B-3200-0612 قبل التركيب؟
يتطلب الاختبار السليم جهاز اختبار روبوت FANUC أو وحدة تحكم CNC متوافقة — نفس نوع وحدة التحكم التي تم تصميم اللوحة لها — مع إمدادات طاقة لمضخم السيرفو الوظيفية، ومجموعة من محركات السيرفو (أو مقاومات الحمل) متصلة، والقدرة على تنفيذ أوامر حركة الروبوت.
تحتفظ مراكز إصلاح FANUC المتخصصة بأجهزة اختبار كهذه خصيصًا للتحقق على مستوى اللوحة.
بدون جهاز اختبار متوافق، يكون الاختبار الوظيفي على آلة الإنتاج المستهدفة هو الخيار الوحيد، والذي يحمل خطر زيادة وقت التوقف عن العمل إذا كانت اللوحة البديلة معيبة أيضًا.
س4: المشتتات الحرارية على ثلاث من الرقائق مفقودة من اللوحة. هل يؤثر هذا على الوظيفة؟
تزيد المشتتات الحرارية المفقودة على دوائر قيادة البوابة من خطر الفشل الحراري أثناء التشغيل. قد تعمل دوائر قيادة البوابة بدون مشتتات حرارية ضمن المواصفات عند دورات عمل منخفضة أو درجة حرارة محيطة منخفضة، ولكنها قد ترتفع درجة حرارتها تحت التشغيل المستمر عالي التردد في بيئة خزانة دافئة.
قبل التركيب، يجب استبدال المشتتات الحرارية المفقودة بمركب حراري مناسب وأجهزة مشتت حراري مكافئة.
يحدد حجم حزمة الدائرة المتكاملة وتبديد الطاقة مواصفات المشتت الحراري الصحيحة — استشر ورقة بيانات الدائرة المتكاملة ذات الصلة لمتطلبات المقاومة الحرارية.
س5: ما هي النسخ الاحتياطية أو الوثائق التي يجب إعدادها من الآلة الأصلية قبل استبدال A16B-3200-0612؟
بالنسبة لأنظمة الروبوتات، قم بعمل نسخة احتياطية من: جميع برامج الروبوت (شاشة PROG — نسخة احتياطية لـ ALL.TP)، وجميع معلمات النظام (ملف SYSVAR)، وبيانات الإتقان (مواضع مرجع مشفر المفصل — حاسمة لدقة الروبوت بعد استبدال اللوحة)، وأي بيانات تكوين I/O.
بالنسبة لأنظمة CNC، قم بعمل نسخة احتياطية من: جميع معلمات CNC، وسلم PMC، وبرامج الأجزاء.
لوحة دائرة مطبوعة تحكم السيرفو نفسها لا تخزن هذه البيانات (فهي عديمة الحالة من منظور بيانات الآلة)، ولكن إجراء الاستبدال قد يتطلب تسلسل إعادة تشغيل للسيرفو يمسح بعض حالات السيرفو المتطايرة — يجب عمل نسخة احتياطية خارجية لجميع البيانات الهامة قبل البدء في أي استبدال للوحة في نظام إنتاجي.
