| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A17B-3300-0200 |

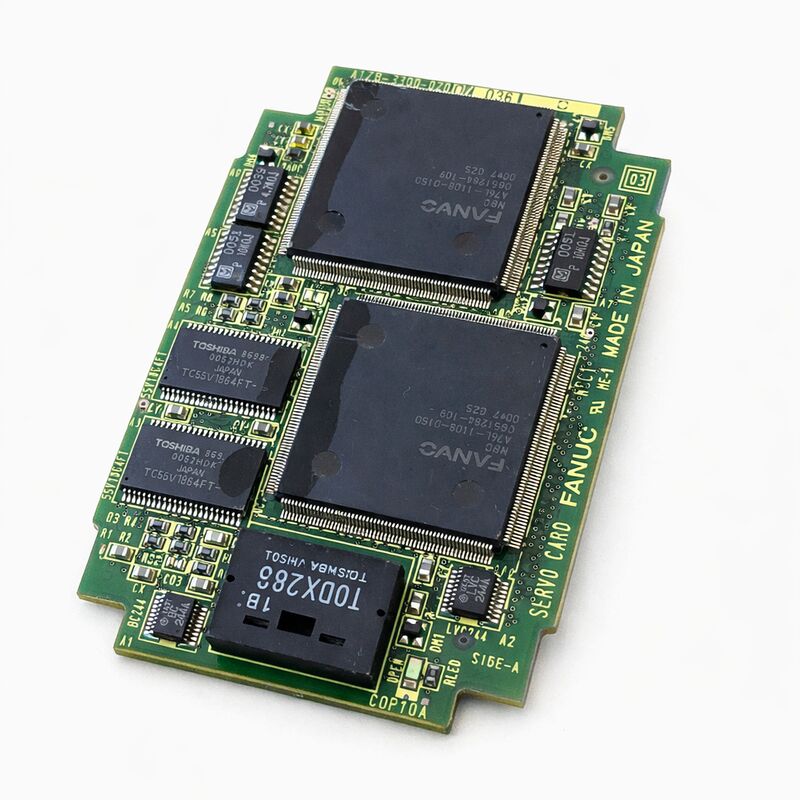

رقم القطعة: A17B-3300-0200
الشركة المصنعة: FANUC Corporation (اليابان)
نوع المنتج: لوحة دائرة مطبوعة لوحدة سيرفو عالية السرعة بـ 8 محاور
سلسلة اللوحة: A17B-3300
الوصف: وحدة سيرفو i Series عالية السرعة بـ 8 محاور
الأنظمة المتوافقة: وحدات تحكم FANUC Series 16i, 18i, 21i CNC
التطبيق: التحكم في السيرفو متعدد المحاور عبر واجهة FSSB
A17B-3300-0200 هي وحدة السيرفو عالية السرعة بـ 8 محاور لوحدات تحكم FANUC i-series CNC — تحديدًا منصات Series 16i, 18i, و 21i.
إنها لوحة دائرة مطبوعة لواجهة السيرفو القابلة للتوصيل والتي توضع على لوحة وحدة المعالجة المركزية الرئيسية لوحدة التحكم وتدير الاتصال التسلسلي عالي السرعة مع وحدات مضخم السيرفو عبر واجهة FANUC FSSB (ناقل السيرفو التسلسلي بالألياف الضوئية).
تستقبل ما يصل إلى 8 محاور سيرفو أوامر الموضع والسرعة الخاصة بها من خلال هذه اللوحة، وتعود تغذية المشفر (encoder feedback) من خلالها أيضًا.
تمثل سلسلة A17B-3300 جيل وحدة واجهة السيرفو المطورة لمنصات CNC من سلسلة i — وهي عائلة وحدات التحكم الناجحة للغاية من FANUC التي دعمت مجموعة واسعة من مراكز التشغيل، ومراكز الخراطة، وآلات الإنتاج متعددة المحاور من أواخر التسعينيات إلى العقد الأول من القرن الحادي والعشرين. ضمن هذه السلسلة، وفرت متغيرات مختلفة للوحات عدد محاور ومستويات أداء مختلفة.
توفر A17B-3300-0200 8 محاور بمواصفات السرعة العالية — وهي فئة الأداء الأعلى المصممة للآلات التي تتطلب معدلات تحديث سيرفو أسرع لتطبيقات التشغيل عالية الدقة أو عالية السرعة.
توجد هذه اللوحة في تجميعات بجانب لوحة وحدة المعالجة المركزية الرئيسية (مثل A16B-3200-0330) ووحدة PMC (مثل A20B-3300-0085) التي تشكل معًا ذكاء وحدة تحكم CNC الكامل.
تعمل هذه المكونات كمجموعة منسقة — تتعامل لوحة وحدة المعالجة المركزية مع المعالجة الشاملة، وتنفذ لوحة PMC منطق السلم الخاص بالآلة، وتدير A17B-3300-0200 الاتصال التسلسلي في الوقت الفعلي الذي يحافظ على حركة المحاور بدقة.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A17B-3300-0200 |
| الشركة المصنعة | FANUC Corporation |
| نوع المنتج | لوحة دائرة مطبوعة لوحدة سيرفو عالية السرعة بـ 8 محاور |
| سلسلة اللوحة | A17B-3300 |
| عدد المحاور | 8 |
| السرعة | عالية السرعة |
| السلسلة | i Series |
| الواجهة | FSSB (ناقل السيرفو التسلسلي بالألياف الضوئية) |
| الأنظمة المتوافقة | Series 16i, 18i, 21i |
| المنشأ | اليابان |
| درجة حرارة التشغيل | 0 – 55 درجة مئوية |
| درجة حرارة التخزين | −20 – 70 درجة مئوية |
| الرطوبة | غير متكثفة، 20–80% رطوبة نسبية |
| الحالة المتاحة | جديد (فائض) / مجدد |
FSSB هو العمود الفقري للاتصال بين وحدة تحكم CNC من سلسلة i ووحدات مضخم السيرفو الخاصة بها. لقد حلت محل واجهة السيرفو السابقة القائمة على PWM من جيل CNC السابق لسلسلة i ببنية مختلفة جوهريًا أرسلت أوامر الموضع واستقبلت التغذية الراجعة كحزم بيانات تسلسلية عبر كابلات الألياف الضوئية بدلاً من الإشارات الرقمية التناظرية أو المتوازية.
مزايا FSSB مقارنة بأسلافها كبيرة. الألياف الضوئية محصنة ضد التداخل الكهرومغناطيسي — لا يمكن لكابلات المحركات، وملفات المرحلات، ومفاتيح الطاقة في خزانة الآلة أن تحدث ضوضاء في مسار الإشارة البصري.
يجمع البروتوكول التسلسلي جميع بيانات المحاور في ناقل واحد عالي السرعة بدلاً من الحاجة إلى أسلاك إشارة منفصلة لكل محور، مما يبسط الكابلات خاصة في الآلات ذات العدد الكبير من المحاور.
والطبيعة الرقمية للاتصال تجعل تحديث السيرفو أكثر حتمية — يصل أمر كل محور في الوقت المناسب تمامًا في دورة السيرفو.
A17B-3300-0200 هو نقطة نهاية FSSB على جانب وحدة التحكم.
يحتوي على منطق اتصال FSSB الذي يقوم بتنسيق أوامر الموضع من استيفاء وحدة التحكم إلى حزم بيانات FSSB، ويرسلها عبر الرابط البصري إلى وحدات مضخم السيرفو، ويستقبل بيانات التغذية الراجعة من المضخم.
برنامج السيرفو الخاص بوحدة التحكم لا يتعامل أبدًا مع اتصال FSSB مباشرة — A17B-3300-0200 يتعامل مع هذه الطبقة بالكامل.
يشير تصنيف "السرعة العالية" في وصف A17B-3300-0200 إلى معدل تحديث السيرفو. تقوم وحدات السيرفو ذات السرعة القياسية بتحديث أمر الموضع لكل محور بمعدل تحدده دورة الاستيفاء الأساسية لوحدة تحكم CNC.
تقوم وحدات السرعة العالية بالتحديث بمعدل أعلى — يتم تحديث أمر موضع السيرفو بشكل متكرر في الثانية.
بالنسبة لمعظم تطبيقات التشغيل، يكون الفرق غير محسوس — يمكن للسيرفو تتبع المسار المطلوب بدقة عند أي من معدلي التحديث.
ولكن بالنسبة للتطبيقات التي تتضمن تشكيلًا عالي السرعة، أو أجزاء صغيرة عالية الدقة، أو تشغيلًا متزامنًا متعدد المحاور حيث يكون تزامن المحاور أمرًا بالغ الأهمية، يوفر معدل التحديث الأعلى تزامنًا أدق بين المحاور وخطأ تتبع أقل في الظروف الديناميكية.
الآلات المحددة بسيرفو عالي السرعة من التركيب الأصلي تتطلب وحدة السيرفو عالية السرعة للتشغيل الصحيح.
يتوقع برنامج وحدة التحكم دورة التحديث الأعلى، ويتم ضبط معلمات أداء السيرفو (المكاسب، قيم التغذية الأمامية) على حلقة السرعة العالية. سيؤدي تثبيت لوحة ذات سرعة قياسية في آلة تم تكوينها للسرعة العالية إلى سلوك سيرفو غير صحيح.
تغطي سلسلة A17B-3300 عائلة وحدات واجهة السيرفو لجيل سلسلة i. توفر الأعضاء المختلفون في العائلة عددًا مختلفًا من المحاور — وفرت -0100 و -0101 8 محاور، وتوفر -0200 أيضًا 8 محاور بمواصفات السرعة العالية، ووفرت -0201 6 محاور بالسرعة العالية، وغطت متغيرات أخرى مجموعات أخرى.
تعتمد اللوحة الصحيحة لآلة معينة على عدد المحاور التي يتم التحكم فيها ومواصفات السرعة، وكلاهما مسجل في وثائق تكوين أجهزة الآلة.
نظرًا لأن هذه اللوحات هي وحدات قابلة للتوصيل على لوحة وحدة المعالجة المركزية الرئيسية، فإن خطأ اللوحة ينتج عنه إنذارات اتصال سيرفو لجميع المحاور التي تخدمها اللوحة في وقت واحد.
الخطأ الذي يؤثر على بعض المحاور فقط من المرجح أن يكون في مضخمات السيرفو أو كابلات التغذية الراجعة لتلك المحاور المحددة بدلاً من A17B-3300-0200.
س1: تظهر جميع المحاور الثمانية في الآلة إنذارات اتصال FSSB عند التشغيل. تم فحص مضخمات السيرفو وكابلات الألياف الضوئية وتبدو سليمة. هل يمكن أن يكون هذا هو A17B-3300-0200؟
إنذارات FSSB المتزامنة على جميع المحاور مع مضخمات وكابلات ألياف سليمة تشير إلى أن لوحة وحدة السيرفو هي نقطة الفشل المشتركة. تشترك جميع قنوات المحاور الثمانية في منطق اتصال FSSB الخاص بـ A17B-3300-0200.
يؤثر الخطأ في هذه الدائرة المشتركة على جميع القنوات بالتساوي. أعد تركيب اللوحة على لوحة وحدة المعالجة المركزية الرئيسية وافحص نقاط اتصال اللوحة.
إذا لم يؤدِ إعادة التركيب إلى مسح الإنذارات، فإن استبدال اللوحة هو الخطوة التالية المناسبة.
س2: يظهر فقط 3 من أصل 8 محاور إنذارات FSSB. الخمسة الأخرى طبيعية. هل هذا هو A17B-3300-0200 أم مضخمات السيرفو؟
إنذارات FSSB الجزئية للمحاور حيث تكون بعض المحاور طبيعية والبعض الآخر غير طبيعي تشير عادةً إلى أخطاء في وحدات مضخم السيرفو المتأثرة أو كابلات الألياف الضوئية بدلاً من لوحة وحدة السيرفو.
تعالج اللوحة جميع المحاور الثمانية من خلال منطق مشترك — يؤثر خطأ اللوحة عادةً على جميع المحاور. افحص موصلات الألياف الضوئية والكابلات للمحاور الثلاثة المتأثرة.
تحقق من رموز إنذار مضخم السيرفو لتلك المحاور على وجه التحديد.
س3: تم وصف A17B-3300-0200 بأنه لوحة عالية السرعة. هل يمكن استبدالها بمتغير السرعة القياسي إذا لم يكن الإصدار عالي السرعة متاحًا؟
لا يُنصح بهذا الاستبدال دون التحقق من التوافق. قد يكون تكوين برنامج السيرفو لوحدة تحكم CNC وضبط معلمات السيرفو خاصًا بالتشغيل عالي السرعة.
قد يؤدي تثبيت لوحة ذات سرعة قياسية في نظام تم تكوينه للسرعة العالية إلى تدهور أداء السيرفو، أو أخطاء تتبع غير صحيحة، أو إنذارات النظام.
قم بتأكيد تكوين برنامج السيرفو لوحدة التحكم قبل محاولة أي استبدال عبر السرعات.
س4: بعد استبدال A17B-3300-0200، يبدو أداء السيرفو طبيعيًا ولكن أحد المحاور يظهر أحيانًا ارتفاعًا قصيرًا في خطأ الموضع أثناء الحركات السريعة. تم التأكد من أن المضخم والمحرك سليمين. ما الذي يجب التحقيق فيه؟
قد تشير الارتفاعات العرضية في خطأ الموضع أثناء الحركات السريعة بعد استبدال اللوحة إلى اتصال ألياف ضوئية هامشي في منفذ FSSB الخاص باللوحة الجديدة.
يجب أن يكون موصل الألياف مثبتًا بالكامل ونظيفًا.
حتى كمية صغيرة من التلوث على وجه الألياف الضوئية أو موصل غير مثبت بالكامل يمكن أن تسبب أخطاء بيانات عرضية على FSSB تظهر كاضطرابات موضعية قصيرة. قم بتنظيف وجوه موصلات الألياف وتأكد من تثبيتها بالكامل قبل إجراء المزيد من التحقيقات.
س5: يرتبط A17B-3300-0200 بسلاسل 16i و 18i و 21i. هل يعمل أيضًا في وحدات تحكم سلسلة 0i؟
تستخدم وحدات تحكم سلسلة 0i بنية مادية وكهربائية مختلفة عن عائلة 16i/18i/21i. تنسيق لوحة وحدة السيرفو، وواجهة الناقل، والمواصفات الكهربائية مختلفة.
تم تصميم A17B-3300-0200 لمنصة 16i/18i/21i وهي غير متوافقة مع وحدات تحكم سلسلة 0i، والتي تستخدم مواصفات لوحة وحدة السيرفو الخاصة بها.
