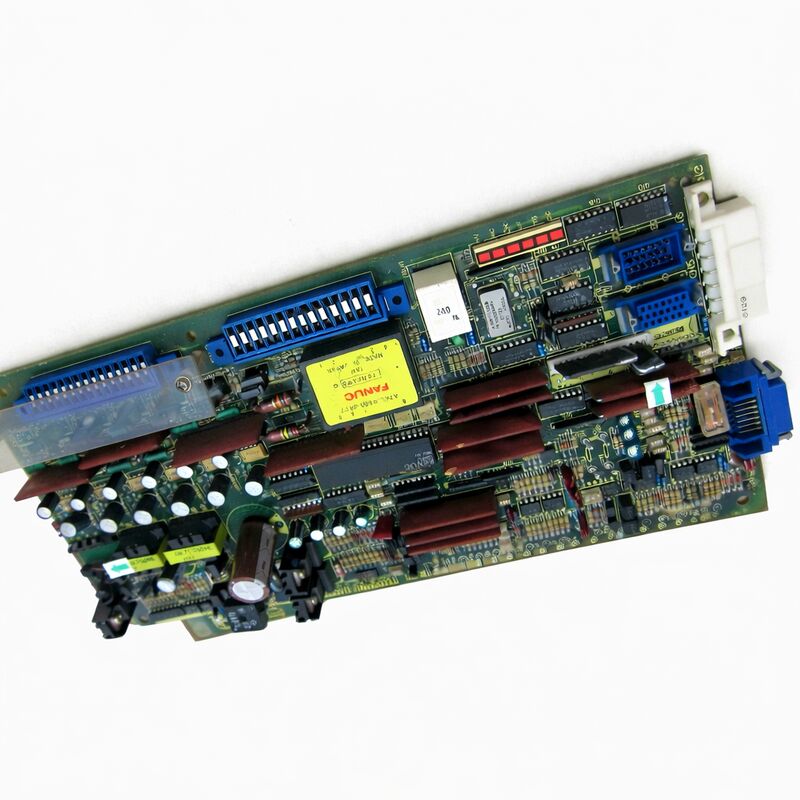

لوحة FANUC SERVO ANALOG A20B-1000-0560 A20B10000560 A2OB-1OOO-O56O

FANUC A20B-1000-0560 | 6050 أحادي المحور تناظري AC سيرفو درايف PCB — Rev E / F، موديل 0–30 محركات سيرفو AC

رقم القطعة: A20B-1000-0560

الشركة المصنعة: FANUC Corporation (اليابان)

نوع المنتج: لوحة تحكم PCB أحادية المحور تناظرية AC سيرفو درايف (VCU)

سلسلة اللوحة: A20B-1000

عائلة الدرايف: سلسلة A06B-6050 (وحدات التحكم في السرعة التناظرية AC)

نظرة عامة

A20B-1000-0560 هي لوحة التحكم PCB لوحدات الدرايف أحادية المحور التناظرية AC سيرفو من سلسلة FANUC 6050 — بطاقة وحدة التحكم في السرعة (VCU) التي توضع داخل حاوية الدرايف 6050 ذات الإطار المفتوح والمؤكسد وتتعامل مع جميع معالجة التحكم في السيرفو.

إنها تمثل الجيل الأول من إلكترونيات الدرايف AC سيرفو من FANUC، والتي تم تقديمها جنبًا إلى جنب مع محركات السيرفو AC ذات الغطاء الأحمر الأيقونية التي بدأت في استبدال أنظمة السيرفو DC في أدوات الآلات خلال الثمانينيات.

يشير مصطلح "VCU" — وحدة التحكم في السرعة — إلى بنية التحكم التي تستخدمها هذه الدرايفات. ترسل وحدة التحكم CNC إشارة قيادة سرعة تناظرية ±10 فولت إلى الدرايف. تستقبل A20B-1000-0560 هذه القيادة، وتقارنها بالسرعة الفعلية للمحرك المشتقة من تغذية التاكوميتر، وتعدل التيار الناتج إلى المحرك لإغلاق حلقة السرعة.

هذا نظام تحكم تناظري بالكامل، يختلف اختلافًا جوهريًا عن التحكم التسلسلي الرقمي الذي تم تقديمه في أجيال الدرايف اللاحقة.

بنية التناظرية بسيطة وقوية — لا يتطلب الدرايف تحديثات للبرامج الثابتة أو تكوين معلمات تسلسلي، ويتحدد سلوكه بالكامل بواسطة الأجهزة.

تغطي A20B-1000-0560 النطاق الكامل لسلسلة الدرايف 6050 — من أصغر الموديلات التي تقود محركات السيرفو AC موديل 0 وموديل 5 وصولاً إلى الدرايفات الكبيرة H104 التي تشغل محركات موديل 20S وموديل 30.

هذه التغطية الواسعة من رقم جزء لوحة واحد تعكس بنية التحكم التناظرية المشتركة التي تشترك فيها جميع الدرايفات أحادية المحور 6050.

المواصفات الرئيسية

عائلة الدرايف 6050 وجيل السيرفو AC ذو الغطاء الأحمر

كانت الدرايفات من سلسلة A06B-6050 أول عائلة درايف سيرفو AC واسعة الانتشار من FANUC — المنتج الذي أدخل تقنية السيرفو AC إلى أدوات الآلات على نطاق واسع. قبلها، كانت أنظمة السيرفو DC (سلسلة 6042 و 6044) هي السائدة.

غيرت سلسلة 6050 ذلك. ألغى البناء عديم الفرشاة لمحرك السيرفو AC الفرشاة والمبدل الذي يتطلب صيانة مكثفة لمحرك DC، ويمكن إغلاق محرك AC بسهولة أكبر ضد المبردات وبرادة المعادن، مما يجعله أكثر ملاءمة لبيئات أدوات الآلات.

يمكن التعرف على الدرايفات التي تحتوي على A20B-1000-0560 من خلال هيكلها المعدني المؤكسد — تصميم إطار مفتوح مع تركيب بطاقة التحكم بشكل مرئي في الأعلى وتجميع ترانزستور الطاقة في الأسفل.

أخذت المحركات ذات "الغطاء الأحمر" التي قادتها اسمها غير الرسمي من الأغطية الطرفية المطلية باللون الأحمر المميزة للجيل الأول من محركات السيرفو AC من FANUC.

تم تجهيز الآلات من منتصف الثمانينيات حتى منتصف التسعينيات بهذه الأنظمة بأعداد كبيرة — آلات خراطة، مراكز تشغيل، آلات تجليخ، وروبوتات في جميع أنحاء الصناعة.

مستويات المراجعة — لماذا هي مهمة

توجد A20B-1000-0560 في مستويات مراجعة أجهزة متعددة، يتم تحديدها بواسطة لاحقات الأحرف (E، F) ورموز أبجدية رقمية.

هذه المراجعات ليست تغييرات تجميلية بسيطة. يمكن أن تتضمن اختلافات في قيم المكونات، وتعديلات الدوائر التي تؤثر على سلوك حلقة التحكم، وتعديلات الأجهزة التي تعالج مشكلات توافق محددة مع مجموعات محركات أو وحدات تحكم معينة.

قد تؤدي المراجعة الخاطئة في الدرايف إلى صيد، أو عدم استقرار، أو إنذارات سيرفو فورية.

تتقدم المراجعات من الأقدم إلى الأحدث — عادةً ما تحل المراجعات الأحدث محل الأقدم وقد تكون قابلة للاستخدام بدلاً من المراجعات الأقدم في بعض تكوينات الدرايف. المبدأ العام هو أن مراجعة مطابقة أو أحدث يمكن أن تحل محل المراجعة المحددة عادةً، ولكن لا ينبغي استبدال مراجعة أقدم بكثير بمراجعة أحدث دون التحقق.

يتم تحديد المراجعة المحددة المطلوبة لوحدة الدرايف معينة بواسطة ما تم تركيبه في الأصل — تحقق من علامة المراجعة على ملصق اللوحة الأصلية قبل طلب بديل.

أعراض الأعطال ودور لوحة التحكم PCB

في بنية الدرايف 6050 ذات اللوحتين، يتعامل قسم الطاقة مع التبديل عالي الجهد وتتعامل بطاقة التحكم مع جميع معالجة الإشارات. عندما يفشل الدرايف، فإن تحديد القسم الذي به العطل يوجه نهج الإصلاح.

عادةً ما تنتج أعطال بطاقة التحكم أعراضًا متعلقة بالتحكم — تذبذب في المحرك، عدم القدرة على الوصول إلى السرعة المطلوبة، أخطاء تغذية السرعة، أو رموز إنذار الدرايف المتعلقة بمسار إشارة التحكم.

تنتج أعطال قسم الطاقة أعراضًا متعلقة بالطاقة — إنذارات التيار الزائد، أعطال الترانزستور، أو فقدان مراحل الإخراج.

يمكن أحيانًا تحديد عطل بطاقة التحكم عن طريق استبدال بطاقة معروفة بأنها جيدة في الدرايف مع توصيل المحرك الأصلي.

إذا اختفى العرض مع البطاقة البديلة، يتم تأكيد أن بطاقة التحكم الأصلية معطلة.

هذا الاختبار بالتبديل هو الخطوة التشخيصية الأكثر تحديدًا.

أسئلة متكررة

س1: محرك الدرايف 6050 يصطاد (يتذبذب) باستمرار عند سرعة منخفضة وينتج طنينًا مميزًا. تم التأكد من أن ترانزستورات الطاقة جيدة. هل A20B-1000-0560 هو السبب المحتمل؟

الصيد والتذبذب عند السرعة المنخفضة في درايف VCU تناظري هو عطل كلاسيكي في حلقة التحكم. يشير إلى أن كسب حلقة السرعة إما مرتفع جدًا — مما ينتج عدم استقرار — أو أن مكونًا في معالجة تغذية بطاقة التحكم قد انحرف.

شيخوخة المكثفات في مرشح تغذية التاكوميتر أو دائرة تكامل الخطأ هي السبب المعتاد. مع التأكد من أن قسم الطاقة جيد، فإن بطاقة التحكم هي نقطة التحقيق التالية.

إذا كان هناك بديل تم اختباره متاحًا، فإن الاستبدال يؤكد ما إذا كانت البطاقة هي المصدر.

س2: مصباح LED الإنذار في الدرايف مضاء ولكن لا يظهر رمز إنذار محدد. المحرك لن يدور. ما الذي يجب فحصه على A20B-1000-0560؟

يشير مصباح LED الإنذار المضاء بدون دوران المحرك إلى أن الدرايف قد اكتشف حالة خطأ ومنع إخراجه.

على بطاقة التحكم 6050، تحقق من أي مكونات تظهر عليها علامات فشل مرئية — مكونات محترقة، مكثفات تالفة، أو ترانزستورات فاشلة بشكل واضح على البطاقة نفسها.

تحقق من جهد قيادة السرعة القادم من CNC — إذا لم يكن CNC يقدم إشارة قيادة صالحة، فقد لا يستجيب الدرايف.

تحقق من وصول إشارة تغذية التاكوميتر من المحرك إلى البطاقة.

العزل المنهجي لما إذا كان العطل في مدخل القيادة، أو مسار التغذية، أو معالجة البطاقة الداخلية يضيق التشخيص.

س3: A20B-1000-0560 البديل المتاح هو Rev E ولكن الأصل كان Rev F. هل يمكن استخدام Rev E؟

Rev E هي مراجعة أقدم من Rev F. استخدام مراجعة أقدم حيث تم تحديد مراجعة أحدث يخاطر بإدخال مشكلة توافق تم إصدار المراجعة الأحدث لمعالجتها خصيصًا.

يجب التعامل مع هذا الاستبدال بحذر. تحقق من أن الاختلافات المحددة بين Rev E و Rev F لهذا الموديل من الدرايف لا تؤثر على مجموعة المحرك والحمل المستخدمة.

في المواقف العاجلة، قد تعمل المراجعة الأقدم بشكل مقبول، ولكن الأفضلية دائمًا هي مطابقة أو تجاوز المراجعة المحددة في الأصل.

س4: كان الدرايف 6050 يعمل بشكل صحيح ولكنه كان في التخزين لمدة خمس سنوات. عند إعادة التركيب، يظهر إنذار حلقة السرعة على الفور. تم التأكد من أن المحرك جيد. ما الذي قد يكون قد تغير؟

يؤدي التخزين لعدة سنوات إلى تدهور المكثفات الإلكتروليتية على بطاقة التحكم. عند إعادة تنشيطها بعد التخزين الممتد، يمكن للمكثفات التي فقدت سعتها أو طورت تيار تسرب عالي أن تسبب عدم استقرار حلقة السرعة أو حالات الإنذار.

إعادة تشكيل المكثفات عن طريق زيادة الجهد المطبق تدريجيًا على مدى عدة ساعات يمكن أن يستعيد بعض السعة.

في العديد من الحالات، ومع ذلك، فإن التجديد — استبدال جميع المكثفات الإلكتروليتية على بطاقة التحكم بأجزاء جديدة — هو الحل الموثوق للدرايف الذي يعود إلى الخدمة بعد التخزين الممتد.

س5: تستخدم محاور متعددة على نفس الآلة نفس الدرايف من سلسلة A06B-6050، كل منها مع A20B-1000-0560. هل يجب استبدال جميع البطاقات في نفس الوقت إذا فشلت واحدة؟

استبدال جميع البطاقات في وقت واحد نادرًا ما يكون ضروريًا وغير فعال اقتصاديًا. كل بطاقة تتقدم في العمر وفقًا لدورة خدمتها الخاصة.

قد تكون البطاقة على محور مستخدم بكثرة قريبة من نهاية عمر خدمتها بينما تكون البطاقة على محور مستخدم بشكل خفيف تعمل بشكل مثالي.

استبدل البطاقة الفاشلة وراقب البطاقات الأخرى. إذا كانت الآلة تعمل بدورة خدمة عالية جدًا وتم تركيب جميع الدرايفات في نفس الوقت، يمكن تقديم حجة للتجديد الاستباقي للبطاقات المتبقية — استبدال المكثفات الإلكتروليتية — قبل أن تظهر عليها الأعراض، ولكن الاستبدال الكامل للبطاقات العاملة ليس ضروريًا بشكل روتيني.
