| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-1001-0730 |

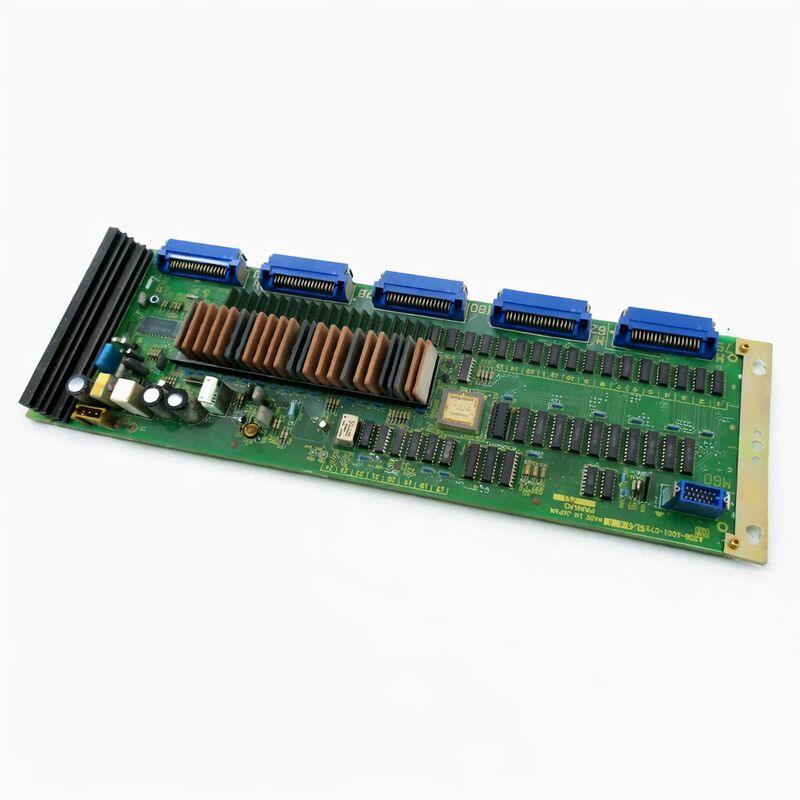

تُعد FANUC A20B-1001-0730 لوحة تحكم جانبية للإدخال/الإخراج تُستخدم حيث تتطلب الآلة بنية محددة للمدخلات والمخرجات الرقمية داخل خزانة التحكم CNC.
يُعرف هذا الطراز على نطاق واسع باسم لوحة إدخال/إخراج 104/72، ويُشار إليه أيضًا باسم I/O B1 ويرتبط بمعالجة الإدخال/الإخراج PMC-M.
في الاستخدام العملي، تنتمي إلى طبقة واجهة إشارة الآلة بدلاً من وحدة المعالجة المركزية أو الشاشة أو قسم السيرفو.
ما يجعل هذه اللوحة مفيدة هو ملف تعريف الإشارة الواضح الخاص بها. يمنحها التعيين 104/72 دورًا محددًا في الأنظمة التي تحتاج إلى هذا العدد الدقيق من وحدات الإدخال/الإخراج، وتضع بعض مراجع التحكم أيضًا في تكوينات FANUC 0M أو 0T الأكبر كلوحة إدخال/إخراج إضافية.
هذا يجعلها خيارًا منطقيًا للاستبدال المباشر للوحة عند استخدام التحكم الحالي بالفعل بنفس تخطيط الإدخال/الإخراج.
| البند | التفاصيل |
|---|---|
| العلامة التجارية | FANUC |
| رقم القطعة | A20B-1001-0730 |
| رقم الموديل | A20B10010730 |
| سلسلة المنتج | A20B-1001 |
| نوع اللوحة | I/O PCB |
| تنسيق الإدخال/الإخراج | 104/72 |
| مرجع اللوحة | I/O B1 |
| سياق التحكم ذي الصلة | 0A Control B1 / 0-C / تكوينات 0M أو 0T الأكبر |
| المجال الوظيفي | معالجة إشارات الآلة والإدخال/الإخراج من جانب PMC |
يُستخدم A20B-1001-0730 عادةً في أنظمة CNC التي تحتاج إلى بنية إدخال/إخراج مخصصة 104 مدخل / 72 مخرج لتبادل الإشارات بين التحكم وجانب الآلة.
إنها مناسبة لإصلاح الإدخال/الإخراج على مستوى الخزانة، واستبدال لوحة إدخال/إخراج معطلة في أنظمة FANUC من السلسلة 0، وأعمال الترميم حيث تحتاج أعداد الإشارات الأصلية وتخطيط الواجهة إلى البقاء دون تغيير.
كما أنها تناسب الآلات التي تستخدم فيها الوحدة المتحكمة المثبتة بالفعل هذه اللوحة كطبقة إدخال/إخراج إضافية في إعدادات 0M أو 0T الأكبر.
في تلك الحالات، لا تُستخدم اللوحة كلوحة PCB احتياطية عامة، بل كلوحة واجهة إشارة محددة تحتاج إلى مطابقة معمارية التحكم الحالية عن كثب.
هذا الموديل مناسب جدًا عندما تعتمد الآلة بالفعل على لوحة إدخال/إخراج 104/72 ويحتاج الاستبدال إلى الحفاظ على بنية الإشارة الأصلية.
تتناسب اللوحة بدقة أكبر من لوحة CNC عامة لأن دورها مرتبط بسعة إدخال/إخراج محددة ومكان محدد في تخطيط التحكم.
س1. ما هو نوع لوحة A20B-1001-0730؟
إنها لوحة إدخال/إخراج 104/72، ويُشار إليها أيضًا باسم I/O B1. تنتمي إلى قسم إدخال/إخراج الآلة في CNC وترتبط بمعالجة الإشارات من جانب PMC بدلاً من التحكم في وحدة المعالجة المركزية أو السيرفو.
س2. ما الذي تفعله هذه اللوحة في النظام؟
دورها هو إدارة إشارات الإدخال والإخراج الرقمية من جانب الآلة. في بنية التحكم العملية، تعمل كطبقة واجهة الإدخال/الإخراج بين وحدة التحكم وإشارات المجال المتصلة.
س3. ما الذي يجب التحقق منه عند اختيار A20B-1001-0730؟
عمليات التحقق الرئيسية هي رقم القطعة الدقيق، و تنسيق الإدخال/الإخراج 104/72، وما إذا كان التحكم المثبت يستخدم بالفعل عائلة هذه اللوحة في نفس الموضع. إذا كان التحكم جزءًا من إعداد 0M أو 0T أكبر، فيجب أيضًا التحقق من تخطيط الخزانة الحالي قبل الاستبدال.
س4. كيف يجب فهم مواصفات "104/72"؟
إنها تحدد سعة الإدخال/الإخراج للوحة. هذه واحدة من أهم نقاط المطابقة لأن اللوحات في نفس العائلة يمكن أن تختلف في عدد الإشارات ودور التطبيق.
يجب أن يتطابق الاستبدال مع بنية الإدخال/الإخراج المثبتة، وليس فقط مع عائلة السلسلة.
س5. كيف يجب تشخيص الأعطال قبل استبدال هذه اللوحة؟
ابدأ بفصل أعطال الأسلاك الميدانية عن أعطال الإدخال/الإخراج على مستوى اللوحة. إذا فشلت مدخلات أو مخرجات متعددة بنمط مرتبط بنطاق الإدخال/الإخراج للوحة، وكانت الأسلاك الخارجية وأجهزة جانب المحطة مستقرة، فإن لوحة الإدخال/الإخراج تصبح نقطة فشل أكثر احتمالًا.
