| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-1005-0190 |
رقم الجزء:A20B-1005-0190
المصنع:شركة فانوك (اليابان)
نوع المنتج:سجلات PCB ذات محرك العجلة
سلسلة اللوحات:A20B-1005
التطبيق:أنظمة FANUC AC Spindle Drive

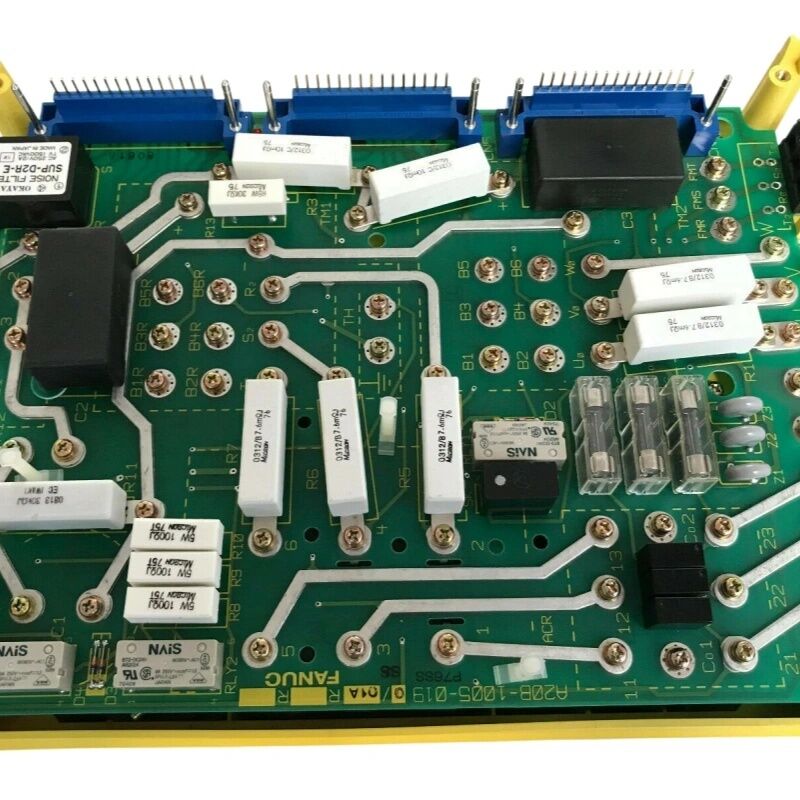

A20B-1005-0190 هي لوحة دوائر مطبوعة من سلسلة A20B-1005 من FANUC.إنه لوحة تحكم داخلية داخل نظام محرك محور الفولاذ التيار المتردد في FANUC الإلكترونيات التي تدير كيفية معالجة مكبر الفولاذ إشارات التحكم، يراقب تيار المحرك، ويتواصل مع وحدة التحكم CNC.
تشغل أقراص PCB محرك الدوران قسم التحكم في المضخم ، وتضم منطق معالجة الإشارات التي تحول أوامر الدوران CNC إلى إشارات المحرك الفعلية التي تنفذها مرحلة الطاقة.
محركات الدوران في أدوات الآلات CNC تحمل متطلبات تشغيلية صعبة.
يسرع الفولاذ إلى سرعة القطع ، يعمل باستمرار تحت حمولات القطع المتغيرة ، يتباطأ ، يعود للخلف للضغط ،وتوجيهات دقيقة لتغييرات الأدوات غالباً آلاف المرات في كل نوبةجهاز التحكم يتعامل مع كل المنطق المرتبط بهذه العمليات بشكل مستمر.
إنها تقرأ أمر سرعة الدوران من CNC، وتراقب سرعة المحرك الفعلية، وتدير حدود التيار، وتبلغ عن الأخطاء.
سلسلة A20B-1005 تغطي لوحات التحكم لتكوينات محركات الفولاذ المتردد المحددة.
هذه اللوحة توفر الإلكترونيات الصحيحة للتحكم لمضخمها المستهدف، مما يتناسب مع واجهة الإشارة، منطق الحماية، وبروتوكول الاتصال من هذا الجيل تحرك محدد.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-1005-0190 |
| المصنع | شركة فانوك |
| نوع المنتج | سجلات PCB ذات محرك العجلة |
| سلسلة لوحات | A20B-1005 |
| التطبيق | إلكترونيات التحكم في مكبرات الفولاذ المتردد FANUC |
| أنظمة القيادة المتوافقة | سلسلة FANUC AC spindle drive |
| الأصل | اليابان |
| درجة حرارة العمل | 0 °C 55 °C |
| درجة حرارة التخزين | -20 ️ 60 درجة مئوية |
| الرطوبة | 75% RH max (غير مكثف) |
| الحالة المتاحة | جديد / تم تجديده / تم إصلاحه |
يتكون محرك الغزل من قسمين: مرحلة الطاقة وقسم التحكم. تحتوي مرحلة الطاقة على الترانزستورات الكبيرة (IGBTs) التي تقوم بتحويل التيارات العالية التي تتدفق إلى محرك الغزل.قسم التحكم يحتوي على PCB التي تحدد كيفية هذه الترانزستورات التبديل انها دماغ المحرك.
A20B-1005-0190 هي لوحة مقاطع التحكم. عندما يصاب محرك الدفع بالدوامة بحالة عطل ، فإن معرفة أي قسم قد فشل يحدد ما إذا كان استبدال لوحة التحكم سيعيد المحرك.
تشمل إخفاقات لوحة التحكم: عدم معالجة أوامر CNC ، والتنظيم الخاطئ للسرعة ، وأخطاء الاتصال بين المحرك و CNC ، وأعطال منطقية للكشف عن الأخطاء.فشل مرحلة الطاقة تشمل تلف الترانزستور الخروج، مما يؤدي إلى تشوهات في تيار المحرك و أخطاء في التيار الزائد.
العديد من أخطاء محركات الغزل التي تظهر كمشاكل في مرحلة الطاقة تنشأ في الواقع في أجهزة التحكم الإلكترونية.
محرك البوابة على لوحة التحكم يرسل نبضة غير صحيحة مما يسبب إطلاق ترانزستورات الطاقة في الوقت الخطأ.استبدال لوحة التحكم هو الخطوة التشخيصية الأولى الصحيحة في هذه الحالات.
تقوم CNC بإصدار أمر سرعة الغزل قيمة رقمية تمثل RPM المستهدف. تستقبل لوحة التحكم هذا الأمر من خلال واجهة الاتصال.
يقوم اللوحة بتحويل الأمر إلى مرجع تردد مناسب لدوائر PWM في المحرك ، والتي تقوم بعد ذلك بتعديل الجهد الخارجي إلى المحرك.
في الوقت نفسه لوحة التحكم يقرأ إشارات ردود الفعل: تيار المحرك التي تم قياسها من قبل محولات التيار، سرعة الفوهة الفعلية من المشفر أو جهاز الاستشعار،والحالة الحرارية للدفع من أجهزة استشعار درجة الحرارة.
هذه الإشارات الارتجاعية تغلق حلقة التحكم، وتقوم اللوحة بتعديل مخرجاتها باستمرار لتقليل الفرق بين السرعة المطلوبة والسرعة الفعلية.
ظروف خطأ تم اكتشافها من قبل لوحة التحكمارتفاع درجة الحرارة يؤدي إلى إطلاق جهاز التحكم الإنذار إلى CNC وإيقاف الخروج لحماية المحرك وأجهزة المحرك.
بعد تثبيت بطاقة PCB بدلة محرك الدوران ، قد يكون من الضروري التحقق من معايير المحرك أو استعادتها.
عادة ما تحتفظ لوحة التحكم بإعدادات محددة للجهاز موازين المحرك ، وحدات التيار ، وقيم معايرة السرعة ، وإعدادات محددة للتطبيق.
تأكد من إعدادات المعلمات بعد الاستبدال عن طريق التحقق من عرض المعلمات في المحرك مقابل وثائق الجهاز.
إذا كانت اللوحة السابقة تعمل مع إعدادات معايير مخصصة، واستعادة هذه من قائمة المعلمات المسجلة قبل العودة إلى الطبول إلى الإنتاج.
السؤال 1: يظهر الغزل إنذار زيادة التيار على الفور عند التسارع. اختبار ترانزستورات الطاقة جيدًا. هل يمكن أن يكون لوحة التحكم A20B-1005-0190 خطأً؟
أجل، إنذار التيار الزائد مع ترانزستورات الطاقة سليمة يشير إلى محرك البوابة أو دوائر قياس التيار على لوحة التحكم
يمكن أن يسبب مشغل بوابة معيب أن تتحول الترانزستورات الخارجة بشكل غير صحيح ، مما ينتج ارتفاعا في التيار الذي يؤدي إلى اكتشاف التيار الزائد.
استبدل لوحة التحكم وتحقق من إعدادات المعلمات قبل اختبار محرك الأقراص تحت الحمل.
السؤال الثاني: تبحث سرعة الغزل بين القيم أثناء القطع. يبدو أن المحرك والمعدل غير متضررين. ما الذي يجب التحقق منه على لوحة التحكم؟
صيد السرعة مع نظام ميكانيكي سليم هو مشكلة ضبط جهاز ضبط السرعة أو معالجة ردود الفعل.
تحقق من إشارة ردود فعل المشفر في مدخل لوحة التحكم تأكيد النبضات النظيفة والمتسقة. كما راجع معايير مكاسب جهاز ضبط السرعة في المحرك.
إذا كانت الإشارات والمعايير صحيحة ، فقد تكون دوائر جهاز ضبط سرعة لوحة التحكم تحتوي على مكونات متدهورة تؤثر على جودة التنظيم.
السؤال 3: بعد استبدال اللوحة يعمل الغزل ولكن التوجه لا يكتمل بشكل صحيح. ما هو السبب المحتمل؟
يعتمد توجيه الغزل على إشارة النبض Z من المشفر ومعلمات التوجه المخزنة في المحرك.
بعد استبدال اللوحة، تأكد من أن معايير التوجه تم نقلها من التكوين القديم.
إذا كانت المعلمات صحيحة، تحقق من وصول إشارة Z إلى لوحة الاستبدال على محطة الإدخال الصحيحة.
السؤال 4: تسلسل تشغيل المحرك يظهر بدء تشغيل طبيعي ولكن الفوهة تتعطل عندما ترسل CNC أول أمر للسرعة. هل هذه مشكلة اتصال؟
يشير هذا النمط إلى وجود مشكلة في واجهة الاتصال على لوحة التحكم.
اللوحة تجتاز اختبارها الذاتي ولكنها لا تستطيع تفسير الأوامر المتسلسلة من CNC بشكل صحيح.
تحقق من اتصالات الاتصالات المتسلسلة بين CNC و المحرك. إذا تم تأكيد السلكية جيدة، قد تكون الدائرة واجهة الاتصالات لوحة التحكم خطأ.
س5: كيف يجب تخزين هذا اللوح كإضافة وقائية؟
تخزين في عبوة مضادة للستاتيك في درجة حرارة غرفة ثابتة.
سجل إعدادات المعلمات من اللوحة المثبتة حاليًا قبل شراء الاحتياطي إن توثيق إعداد المعلمات يعني استعادة أسرع عندما تكون الاحتياطي مطلوبًا.
لوحة احتياطية بحالة جيدة معروفة ومعلمات موثقة تقلل من وقت التوقف إلى النصف عند فشل محرك الغزل.
