| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-1005-0420 |

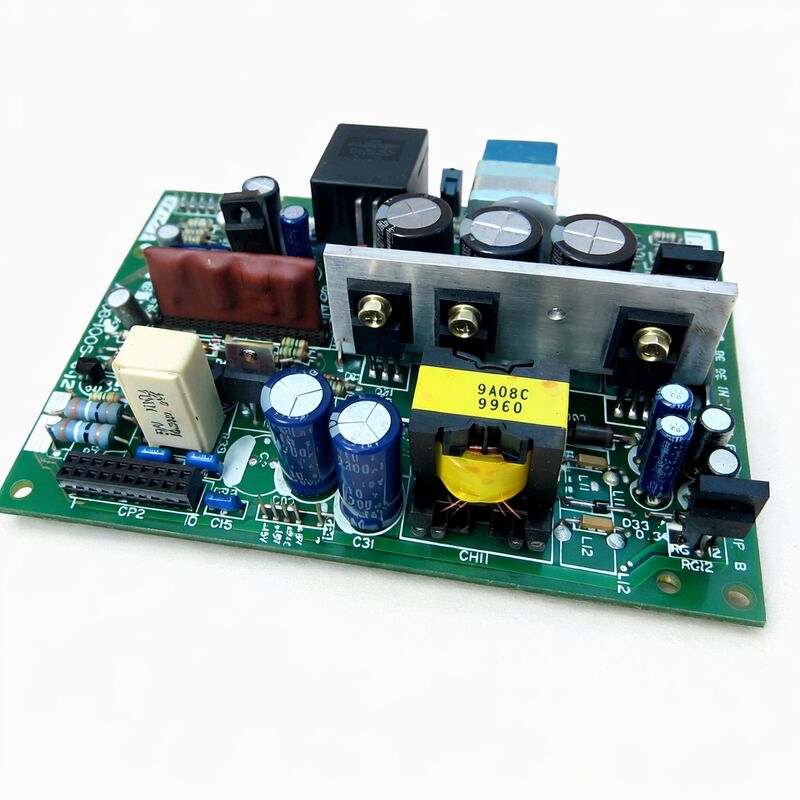

إن FANUC A20B-1005-0420 هي لوحة PCB لإمداد الطاقة لوحدات تحكم CNC من جيل FANUC Series 16B/18B/21B — جيل "السلسلة B" الذي يربط بين وحدات التحكم التناظرية الأقدم من السلسلة A ووحدات التحكم الرقمية اللاحقة من السلسلة i، والذي يمثل الفترة خلال التسعينيات عندما كانت FANUC CNC الخيار المهيمن في تصنيع أدوات الآلات العالمية.
تصميم مدخل 24VDC الخاص بـ A20B-1005-0420 يستحق الفهم، لأنه يمثل تحولًا معماريًا متعمدًا من نهج وحدة إمداد الطاقة (PSU) المستخدم في أجيال وحدات تحكم FANUC الأقدم.
تصميمات إمداد الطاقة الأقدم من FANUC (مثل تلك الموجودة في وحدات تحكم Series 16A و 15A) كانت تقبل مدخلات التيار المتردد الرئيسي مباشرة وتتضمن مراحل التقويم وتصحيح عامل الطاقة الخاصة بها على لوحة PSU.
نهج السلسلة B نقل مرحلة الطاقة الأولية هذه من لوحة PSU لوحدة تحكم CNC إلى مصدر طاقة خارجي منفصل بجهد 24VDC — عادةً ما يكون مصدر طاقة تبديل مخصص مثبتًا في مكان آخر في الخزانة الكهربائية للآلة.
أسباب هذا التغيير المعماري عملية. من خلال فصل تحويل الطاقة الأولي عن لوحة PSU الداخلية لوحدة تحكم CNC، قامت FANUC بتبسيط لوحة CNC — تحتاج A20B-1005-0420 فقط إلى التعامل مع تحويل DC إلى DC من 24V المزودة إلى الجهود المنخفضة المنظمة المطلوبة بواسطة دوائر المنطق والدوائر التناظرية لوحدة التحكم CNC.
اللوحة أصغر حجمًا، وتولد حرارة أقل، وأكثر موثوقية نتيجة لذلك.
عادةً ما يكون مصدر طاقة 24VDC الذي يغذي اللوحة معزولًا عن دوائر 24VDC الأخرى للآلة (المستشعرات، الملفات اللولبية، الملامسات) لمنع عابرات تبديل I/O للآلة من الاقتران بمصدر الطاقة الداخلي لوحدة التحكم CNC.
| المعلمة | القيمة |
|---|---|
| جهد الدخل | 24VDC |
| تسمية النوع C | لـ 16B، 18B (FS-18TB، FS-18GB) |
| تسمية النوع B | لـ 21B، 210B (FS-21TB، FS-21MB) |
| التركيب | تركيب على لوحة I/O PSU |
| مسارات الخرج | +5V، ±15V، ومسارات مساعدة |
| السلسلة | A20B-1005 |
| المنشأ | اليابان |
في رف وحدة تحكم FANUC Series 18B و 21B، تتكون مجموعة إمداد الطاقة من طبقتين. الطبقة السفلية هي لوحة I/O PSU — لوحة أكبر تتعامل مع الواجهة بين مدخل 24VDC، وناقل الطاقة الداخلي لوحدة التحكم CNC، ودوائر I/O للآلة (وحدات الإدخال، وحدات الإخراج، واجهة المرحل).
الطبقة العلوية، المثبتة مباشرة فوق لوحة I/O PSU بترتيب تركيب، هي A20B-1005-0420 — اللوحة التي تولد مسارات DC المنظمة بدقة المطلوبة لمنطق وحدة التحكم CNC، والذاكرة، وواجهة السيرفو، وإلكترونيات العرض.
يسمح هذا الترتيب ذو الطبقتين بفصل اللوحات أثناء استكشاف الأخطاء وإصلاحها. إذا كانت شاشة عامل CNC و I/O تعملان (مما يشير إلى أن لوحة I/O PSU توفر 24V لدوائر واجهة الآلة) ولكن وحدات CPU والذاكرة لوحدة التحكم CNC لا تبدأ (مما يشير إلى فشل في مسارات إمداد المنطق)، يتم تحديد الخطأ في اللوحة العلوية A20B-1005-0420.
على العكس من ذلك، إذا فشلت كل من I/O للآلة ومنطق وحدة التحكم CNC في وقت واحد، فقد يكون الخطأ في مصدر طاقة 24VDC الذي يغذي المجموعة بأكملها.
متغير -0420 (النوع C لـ 16B/18B، النوع B سعة كبيرة لـ 21B) هو الأقوى من بين المتغيرين الشائعين — يوفر قدرة تيار أعلى من شقيقه، -0421 (وهو النوع B سعة صغيرة لـ 21B، والنوع C لـ 18C/16C).
الآلات التي تحتوي على المزيد من وحدات I/O، أو أنظمة سيرفو أكبر، أو وحدات عرض أعلى طاقة تتطلب متغير -0420 ذي السعة الأعلى.
استبدال -0421 ذي السعة الأقل في آلة تتطلب -0420 قد يؤدي إلى انخفاض مسار الإمداد تحت الحمل الكامل — سبب شائع للإنذارات المتقطعة التي يصعب تتبعها دون قياس جهود الإمداد تحت حمل التشغيل.
تظهر أعطال إمداد الطاقة في جيل CNC من السلسلة B بأنماط مميزة يتعرف عليها مهندسو الصيانة ذوو الخبرة:
وحدة التحكم CNC تبدو ميتة: لا يوجد عرض، لا استجابة للمروحة من مروحة تبريد وحدة التحكم CNC، لا نشاط LED على أي لوحة.
يشير هذا إلى فشل كامل في إمداد الطاقة — تحقق من مصدر طاقة 24VDC عند طرف الإدخال أولاً، ثم تحقق من المصهرات المحترقة على لوحات PSU، ثم اشتبه في A20B-1005-0420 نفسها.
وحدة التحكم CNC تبدأ جزئيًا ثم تتوقف: تبدأ وحدة التحكم CNC في التشغيل — تضيء مصابيح LED لفترة وجيزة على اللوحة الرئيسية، وتعرض الشاشة شاشة بدء التشغيل، ثم تتوقف وتظهر إنذار نظام.
يشير هذا إلى مصدر طاقة يمكنه توفير تيار حمل خفيف (أثناء بدء التشغيل مع عدم تنشيط معظم الوحدات) ولكنه لا يستطيع الحفاظ على جهد مستقر تحت الحمل الكامل.
قم بقياس مسار إمداد +5V تحت حمل النظام الكامل — مسار ينخفض إلى ما دون 4.75V مع تنشيط جميع الوحدات ولكنه يقرأ 5.05V مع وحدة التحكم CNC في مرحلة بدء التشغيل المبكرة يؤكد وجود إمداد غير كافٍ من حيث القدرة الحالية.
إنذارات نظام متقطعة مرتبطة بدرجة الحرارة المحيطة: تعمل وحدة التحكم CNC بشكل صحيح عندما تكون باردة ولكنها تولد إنذارات عشوائية (أخطاء تماثل ذاكرة الوصول العشوائي، إنذارات نظام) بعد 30-60 دقيقة من التشغيل.
هذا هو العرض الكلاسيكي لشيخوخة المكثفات الإلكتروليتية — تعمل المكثفات بشكل أفضل عندما تكون باردة وتظهر مقاومة تسلسلية مكافئة (ESR) متزايدة عند تسخينها، مما يتسبب في تطور تموج متزايد في مسار الإمداد عند درجة حرارة التشغيل مما يزعج دوائر الذاكرة والمنطق.
الإنذار 910 (خطأ تماثل SRAM) غير ناتج عن فشل البطارية: إذا تم التأكد من أن بطارية SRAM جيدة ولكن يظهر الإنذار 910 بشكل متقطع، فإن مشكلة تموج جهد الإمداد هي المشتبه به التالي — دوائر SRAM CMOS حساسة لتموج جهد الإمداد، ويمكن لمصدر طاقة ذي مكثفات متدهورة أن ينتج ما يكفي من التموج للتسبب في أخطاء تماثل دون أن يغادر جهد الإمداد نطاق التسامح الاسمي الخاص به.
تعد A20B-1005-0420 من بين اللوحات التي يتم صيانتها بشكل متكرر في نظام صيانة FANUC من السلسلة B، وذلك تحديدًا لدورها في توفير الطاقة لجميع اللوحات الأخرى في النظام — أي تدهور في أدائها يؤثر على وحدة التحكم بأكملها.
عادةً ما تتضمن مراكز خدمة FANUC المتخصصة استبدالًا كاملاً للمكثفات كجزء من الممارسة القياسية أثناء إصلاح PSU، بغض النظر عن العطل المذكور.
هذا النهج الوقائي منطقي اقتصاديًا: استبدال المكثفات يضيف تكلفة ضئيلة للإصلاح، ولكنه يلغي وضع الفشل المستقبلي الأكثر شيوعًا قبل أن يعيد الآلة إلى ورشة العمل.
خدمات الاستبدال (شحن وحدة مجددة تم اختبارها مقابل اللوحة المعيبة، غالبًا مع ضمان لمدة 6-12 شهرًا) هي المسار الأكثر عملية لتقليل وقت تعطل الآلة.
يعد الاحتفاظ بـ A20B-1005-0420 احتياطية في الموقع ممارسة قياسية في المرافق التي تحتوي على آلات متعددة مزودة بوحدات تحكم من السلسلة 18B أو 21B — الجزء شائع بما يكفي بحيث يمكن تبرير الاستثمار بسهولة مقابل خسارة الإنتاج اليومية لتوقف آلة غير مخطط له.
س 1: توصف A20B-1005-0420 بأنها متغير "سعة كبيرة". ما الذي يكون أكبر تحديدًا مقارنة بـ -0421؟
يوفر -0420 تيار خرج إجمالي أعلى عبر مساراته المنظمة مقارنة بـ -0421. في معمارية إمداد الطاقة من FANUC للسلسلة B، تخدم نفس اللوحة ذات الشكل العام تكوينات وحدات تحكم مختلفة من خلال توفير تصنيفات تيار مختلفة.
وحدات التحكم التي تحتوي على المزيد من وحدات I/O، أو اتصالات سيرفو أعلى طاقة، أو وحدات عرض أكبر تسحب تيارًا أكبر من PSU؛ تتطلب -0420 (سعة كبيرة).
وحدات التحكم الأبسط ذات الوحدات الأقل تسحب تيارًا أقل وتستخدم -0421 (سعة صغيرة).
تؤكد أرقام الأجزاء في وثائق تكوين الآلة الأصلية على المتغير الصحيح للآلة المحددة.
س 2: هل يمكن أن يؤثر نطاق جهد إمداد 24VDC على تشغيل A20B-1005-0420؟
نعم. يجب أن يظل مدخل 24VDC إلى A20B-1005-0420 ضمن نطاق تحمل الإدخال المحدد للوحة — عادةً 24VDC ±10% (21.6V إلى 26.4V). جهود الإمداد الأقل من الحد الأدنى تتسبب في تشغيل محولات DC-DC الداخلية خارج نطاق التنظيم الخاص بها، مما يقلل من استقرار مسار الخرج.
الجهود الأعلى بكثير من الحد الأقصى تخاطر بإتلاف حماية الإدخال ومكونات التبديل للوحة.
يجب قياس إمداد 24VDC عند أطراف الإدخال للوحة PSU (وليس عند وحدة إمداد الطاقة نفسها، لحساب انخفاض جهد الكابل) وتأكيده ضمن المواصفات قبل استنتاج أن لوحة PSU قد فشلت.
س 3: بعد استبدال A20B-1005-0420، تظهر وحدة التحكم CNC الإنذار 910 (خطأ تماثل SRAM). هل هذا خطأ في اللوحة البديلة؟
يشير الإنذار 910 فورًا بعد استبدال لوحة PSU إلى مشكلة في جهد الإمداد بدلاً من عطل في اللوحة — قد تحتوي اللوحة الجديدة على خصائص خرج مختلفة قليلاً تكشف عن مشكلة في بطارية SRAM كانت اللوحة الأصلية تخفيها، أو قد تحتوي اللوحة البديلة على خرج هامشي يسبب مشاكل حساسية جهد SRAM.
تحقق من جهد بطارية SRAM أولاً.
ثم قم بقياس مسارات +5V و ±15V مع تحميل النظام بالكامل. إذا كانت جميع الجهود ضمن المواصفات والبطارية جيدة، أعد تحميل معلمات وحدة التحكم CNC من النسخة الاحتياطية — قد تكون بيانات SRAM قد تلفت أثناء إجراء الاستبدال (خاصة إذا تم إيقاف تشغيل الآلة أثناء خطوة تثبيت وحدة SRAM).
س 4: هل A20B-1005-0420 متوافقة مع وحدات تحكم FANUC Series 20 بالإضافة إلى 21B؟
السلسلة 21B والسلسلة 20 هما جيلان مختلفان من الأجهزة بمعماريات رف مختلفة.
تم تصميم A20B-1005-0420 خصيصًا للسلسلة 21B (ومتغيراتها ذات الصلة 210-B). تستخدم السلسلة 20 مجموعة PSU مختلفة.
قم بتأكيد متغير نظام CNC المحدد — السلسلة 20 مقابل السلسلة 21 — مقابل وثائق الأجهزة الأصلية قبل طلب استبدال PSU، حيث أن النظامين غير قابلين للتبديل على مستوى PSU.
س 5: ما هي المصهرات الموجودة على A20B-1005-0420 التي يجب التحقق منها قبل استنتاج فشل اللوحة؟
تتضمن A20B-1005-0420 عادةً مصهرًا واحدًا أو أكثر مثبتًا على اللوحة لحماية خط الإدخال 24VDC، وفي بعض التكوينات، مسارات الخرج الفردية.
هذه المصهرات يمكن الوصول إليها مع إزالة اللوحة من الرف.
المصهر المدخل المحترق يظهر بنفس طريقة فشل اللوحة الكامل — لا توجد جهود خرج، لا نشاط LED — ولكنه يتم حله عن طريق استبدال المصهر (وتحديد ما تسبب في حدث التيار الزائد الذي أدى إلى احتراقه).
تحقق من جميع المصهرات المثبتة على اللوحة بصريًا وباستخدام جهاز اختبار الاستمرارية قبل استنتاج فشل دائرة تحويل الطاقة للوحة.
المصهر الذي يحترق مرة أخرى فورًا بعد الاستبدال يشير إلى عطل حقيقي في التيار الزائد في المصب يجب حله قبل أن تعمل PSU بأمان.
