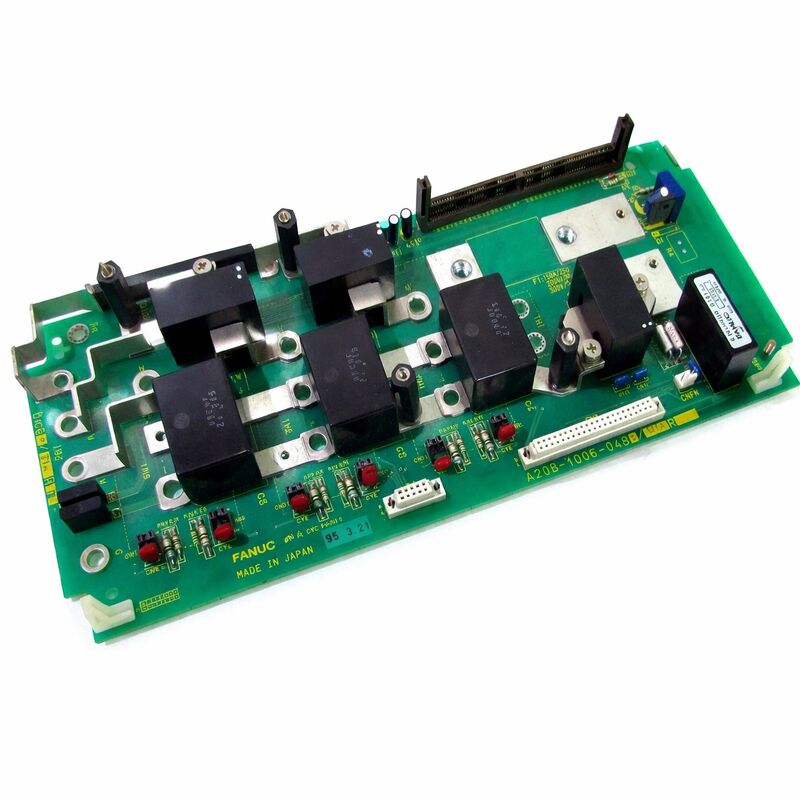

FANUC PC BOARD A20B-1006-0471 A20B10060471 A2OB-1OO6-O471

FANUC A20B-1006-0471 ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

رقم الجزء:A20B-1006-0471

المصنع:شركة فانوك (اليابان)

نوع المنتج:برنامج إمدادات الطاقة الخدمية (PCB)

وحدات متوافقة:سلسلة FANUC Alpha PSM-15 وما فوق (بما في ذلك PSM-26)

الحالة:تم إيقاف الصناعة بواسطة المصنع

نظرة عامة

A20B-1006-0471 هي لوحة الدوائر التحكمية لمودول إمدادات الطاقة الخدمية من سلسلة ألفا من FANUC.PSM هي الوحدة التي توفر طاقة حافلة DC المنظمة إلى وحدات مكبرات الخدمة والدوال (SVM و SPM) في أنظمة مكبرات FANUC Alpha.

A20B-1006-0471 ليست PSM نفسها هي الـ PCB القابلة للاستبدال التي تتعامل مع إلكترونيات التحكم في PSM: التحكم في بوابة المستقيم ، تنظيم الجهد في حافلة DC ، تسلسل الشحن المسبق ،إدارة التخلص التجديدي، وواجهة الاتصال مع CNC.

تم استخدام نظام مكبر الفا من FANUC سلسلة التي تتضمن وحدات SVM servo و SPM spindle وحدات جنبا إلى جنب مع هذا PSM تم استخدامها على نطاق واسع مع سلسلة 15 ، 16 ، 18 ،و 21 جهاز تحكم CNC خلال الفترة التي كانت فيها مراكز التصنيع ومراكز التدوير تقوم بالانتقال من تقنيات الخدمة القديمة إلى محركات الرقمية بالكامل.

هذه اللوحة PSM تشغيل أنظمة ألفا في قاعدة كبيرة من الآلات المثبتة التي لا تزال في الإنتاج اليوم.

تم إيقاف هذا اللوح

لم تعد فانوك تصنع وحدات جديدة، وتأتي إمدادات الاستبدال من مخزون فائض معتمد ووحدات تم تجديدها.

لأي نظام ألفا PSM تعرض لتلف لوحة التحكم ‬ بسبب عوائق الطاقة، وتقدم في العمر للمكونات،أو التلوث البيئي هذا اللوح هو الحل قابلة للاستبدال في الميدان الذي يعيد وظائف PSM دون استبدال وحدة الطاقة الكاملة.

المواصفات الرئيسية

ما الذي يفعله PSM ️ حافلة DC لنظام القيادة ألفا

تستخدم بنية مكبر FANUC Alpha حافلة DC مشتركة. جميع وحدات SVM servo و SPM spindle module في خزانة واحدة تستقطب طاقة محرك القيادة من هذا السكة الحديدية المشتركة.PSM هو المكون الذي يخلق ويحافظ على هذا الحافلة DC.

في جانب المدخل ، يتم توصيل PSM بمصدر التيار المتردد الثلاثي المراحل. يحول مُعديه هذا التيار المتردد إلى التيار المتردد.

الجهد المتزامن الناتج .بينما يتباطؤون، يقومون بتجديد التيار إلى الحافلة.

لوحة التحكم A20B-1006-0471 هي الذكاء الذي يجعل هذه العملية تعمل. فإنه يراقب الجهد الحافل DC باستمرار.

يتحكم في دائرة الشحن المسبق التي تحد من التيار الداخلي عندما يتم تشغيل النظام. فإنه ينشط ويطلق الجهاز التواصل الرئيسي في التسلسل الصحيح.

يراقب حالة العيب ‬ التوتر الزائد، التوتر المنخفض، التيار الزائد ‬ ويستجيب بإصدار إنذارات إلى CNC أو إيقاف تشغيل الحافلة.

إدارة الطاقة المتجددة

وحدات الفا PSM مع القدرة التجديدية العودة طاقة الفرامل إلى إمدادات التيار المتردد بدلا من تشتيتها في المقاومات.إنها تولد الكهرباء.

تتدفق هذه الطاقة مرة أخرى إلى حافلة التيار المباشر. يقوم لوحة التحكم في PSM بتنظيم عودة الطاقة إلى خط التيار المتردد ، مما يبقي على فولتاج الحافلة ضمن الحدود ويعيد تغذية الفائض إلى التوريد.

لوحة التحكم تحتوي على المنطق الذي يحدد متى لإعادة الطاقة، في أي معدل، ومتى لتفعيل وظيفة التفريغ التجديدي بدلا من ذلك.

هذه القرارات تحدث في الوقت الحقيقي أثناء تشغيل الآلة.

خطأ في المنطق التنظيمي لوحة التحكم ، أو دوائر القياس المتضررة ، أو مشغلي البوابات الفاشلة ، أو تخزين المعلمات المتضررة ، يمكن أن يسبب تجاوز حافلة التيار المباشر حدود الجهد ،تسبب أخطاء في الجهد الزائد أو، في الحالات الشديدة، تدمير مكثفات الحافلة أو وحدات مكبر متصلة.

أماكن التأمين وصيانة اللوحة

A20B-1006-0471 يحمل فيوزين. FU1 مصنفة 5A (المشار إليها باللون الأحمر). FU2 مصنفة 2A.

تصنيفاتهم مبينة مباشرة على اللوحةوتحدد وثائق الصيانة الخاصة بـ FANUC أن تصنيفات الفتيلات يجب تأكيدها قبل استبدالها. قد يسبب استخدام تصنيفات الفتيلات غير الصحيحة أضرارًا لاحقة..

عندما يفشل PSM ، يجب فحص الفتيلات قبل افتراض أن PCB نفسها قد فشلت.

ويعني ذلك حدوث حدث خطأ دفع التيار الزائد عبر الدائرة المحمية.استبدال الفتيل دون تحديد سبب حدث التيار الزائد من المرجح أن يؤدي إلى فتيل استبدال تنفخ على الفور.

إذا كان الفيوز سليماً ولا تزال PSM معطلة ، فإن المكونات النشطة في لوحة التحكم إشارات IC المحرك البوابة ، دوائر القياس ، أو واجهة الاتصال هي موقع العيب.هذا يتطلب استبدال اللوحة.

الأسئلة الشائعة

السؤال 1: يظهر جهاز التحكم الإنساني إنذارًا بجهد اتصال متزامن منخفض. إن جهد المدخل الترددي صحيح. هل لوحة التحكم هي الخطأ؟

يمكن أن يكون سبب انخفاض فولتاج وصلة التيار المباشر مع مدخل التيار المتردد الصحيح هو وجود موازنة تالفة في مرحلة الطاقة ، ودورة شحن مسبقة معيبة ،أو خطأ لوحة التحكم التي لا تنشط بشكل صحيح المواصل الرئيسي.

تحقق من الاتصال الرئيسي داخل PSM إذا لم يتم إغلاقه ، لا يمكن لشحن حافلة DC إلى الجهد الكامل.

إذا كان الاتصال يغلق بشكل صحيح والجهد لا يزال منخفضًا ، فيجب اختبار ثنائيات المباشر. إذا تم تأكيد كل منهما جيدًا ، فقد يكون دائرة تنظيم الجهد في لوحة التحكم معيبة.

س2: انفجر مصابيح PSM بعد زيادة في الطاقة. هل يجب استبدال لوحة A20B-1006-0471 مع المصابيح؟

بعد زيادة ، فحص لوحة التحكم للحصول على أضرار مرئية مكونات محترقة ، وحدة تحكم مدفع البوابة التالفة ، والمناطق المتغيرة اللون قبل الاستنتاج أنه يحتاج إلى استبدال. قد تنفجر الأمنات لحماية اللوحة,في هذه الحالة يمكن أن تكون اللوحة نفسها غير تالفة.

قم باستبدال الفتيلات بالقياسات الصحيحة ، واستبدالها بحذر ، ومراقبة سلوك PSM. إذا انفجر الفتيلات مرة أخرى أو استمر إنذارات العيب ، فإن اللوحة تتطلب فحصًا أكثر تفصيلاً أو استبدالًا.

س3: يعمل PSM بشكل صحيح ولكن في بعض الأحيان يسقط حافلة DC أثناء التسارع الكبير. هل هذه مشكلة في لوحة التحكم؟

التوقف عن استخدام الحافلة المترددة في بعض الأحيان أثناء التسارع الكبير هو عادة مشكلة في القدرة ‬ قد تكون الطاقة المسجلة في PSM هامشية بالنسبة إلى الحمل الكلي للمحرك ،أو عائق إمدادات التيار المتردد مرتفع جداً من خطأ لوحة التحكم.

تحقق من الحمل الكلي للمحرك مقابل الطاقة المعدنية المسجلة في PSM. إذا كان PSM مقاسًا مناسبًا ، تحقق من فولتاج إمداد التيار المتردد تحت الحمل. إذا انخفض فولتاج الإمداد بشكل كبير أثناء ذروة الطلب ،PSM يرى انخفاض الجهد المدخل ويمكن أن تسقط تنظيم الحافلة.

مجلس التحكم يراقب هذا ويتصرف بشكل صحيح في حالة وجود عيب حقيقي في التوريد.

السؤال 4: كيف يجب تخزين A20B-1006-0471 كاحتياطي؟

تخزين في عبوة مضادة للستاتيك في درجة حرارة غرفة ثابتة، بعيداً عن الرطوبة ودرجات الحرارة المتطرفة و ضوء الشمس المباشر.

محرك بوابة اللوحة و أجهزة القياس التناظرية حساسة للتفريغ الكهربائي

في حالة التخزين، تحتفظ اللوحة بحالتها إلى أجل غير مسمى في ظل الظروف الصحيحة.فحص جهات الاتصال في الاتصالات وحالة الصمامات. قد يكون للصمامات التي تتآكل قليلا مقاومة متزايدة تسبب مشاكل تحت الحمل..

السؤال 5: هل يمكن استخدام A20B-1006-0471 في أي وحدة Alpha PSM ، أو نماذج محددة فقط؟

تم تطابق هذه اللوحة مع تصنيفات PSM الحالية المحددة. تدرج الوثائق الفنية لـ FANUC Alpha A20B-1006-0471 على أنها متوافقة مع طرازات PSM-15 إلى PSM-26 في سلسلة Alpha.

تستخدم نماذج PSM الأكبر (PSM-37 وما فوق) إصدارات مختلفة من اللوحات (A20B-1006-0472 ، A20B-1007-0650) مع مواصفات تصنيف طاقة مختلفة.

تأكد دائمًا من رقم طراز PSM المحدد من ملصق الوحدة والإشارة المتقاطعة إلى قائمة توافق اللوحة قبل تثبيت هذه اللوحة.
