رقم القطعة: A20B-1006-0481
الشركة المصنعة: FANUC Corporation (اليابان)
نوع المنتج: لوحة PCB للطاقة لمضخم المغزل (لوحة التوصيل الأساسية / الأسلاك)
سلسلة اللوحة: A20B-1006
محرك متوافق: A06B-6088-H222 (وحدة مضخم المغزل Alpha SPM-22)

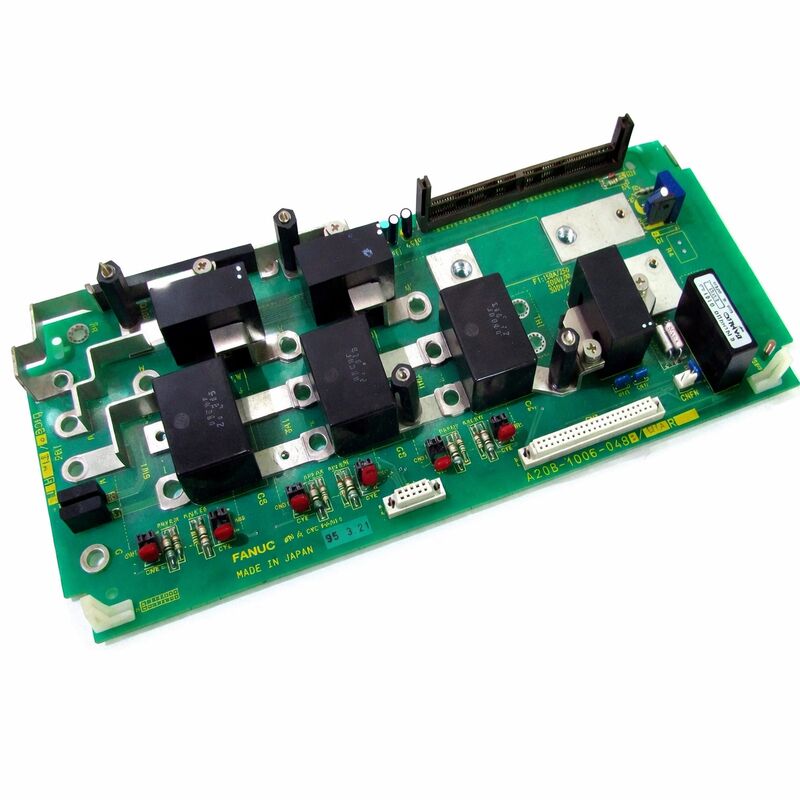

A20B-1006-0481 هي لوحة PCB قسم الطاقة — لوحة التوصيل الأساسية للأسلاك — داخل وحدة مضخم المغزل Alpha A06B-6088-H222 من FANUC، وهي SPM-22.
في بنية محرك المغزل Alpha من السلسلة 6088، تحتوي كل وحدة على تجميع طبقات من اللوحات التي تخدم وظائف مميزة: بطاقة التحكم (A16B-2202-0432) تتعامل مع ذكاء مستوى الإشارة، ولوحة الإشعال (A20B-2902-0390) توفر إشارات تشغيل البوابة، و A20B-1006-0481 هي لوحة مرحلة الطاقة التي تتعامل مع تبديل الترانزستورات عالية التيار التي تشغل محرك المغزل فعليًا.
SPM-22 هو مضخم مغزل من فئة 22 كيلو واط — المستوى المتوسط لسلسلة 6088، ويقع بين طرازي SPM-15 و SPM-26. يقوم بتشغيل محركات المغزل Alpha 22 و Alpha 15 و Alpha P22 و Alpha P30 من FANUC، باستخدام تغذية راجعة من مستشعر M أو مشفر الموضع للتحكم في السرعة والاتجاه.
يبلغ عرض الوحدة 150 مم، وتضم مراوح تبريد داخلية وخارجية مع مشتت حراري خارجي، وتتميز بشاشة LED مزدوجة ذات سبعة أجزاء مميزة تعرض حالة تشغيل المحرك ورموز الإنذار.
تحمل A20B-1006-0481 ترانزستورات الطاقة IGBT ودوائر استشعار التيار المرتبطة بها التي تتعامل مع تيار المحرك الكامل — خرج مصنف 95 أمبير — عند جهد ناقل التيار المستمر (283-325 فولت).
عند مستويات التيار والجهد هذه، تتعرض المكونات الموجودة على هذه اللوحة لضغط كهربائي وحراري كبير أثناء التشغيل العادي.
يحدد تقادم المكونات، وخاصة وحدات IGBT نفسها والمكثفات الكهروليتية في قسم مصدر طاقة تشغيل البوابة، العمر التشغيلي العملي للوحة.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A20B-1006-0481 |
| الشركة المصنعة | FANUC Corporation |
| نوع المنتج | لوحة PCB للطاقة لمضخم المغزل |
| سلسلة اللوحة | A20B-1006 |
| محرك متوافق | A06B-6088-H222 (SPM-22) |
| مدخل ناقل التيار المستمر | 283-325 فولت |
| تيار الخرج المقنن | 95 أمبير |
| المحركات المتوافقة | Alpha 22, Alpha 15, Alpha P22, Alpha P30 |
| التبريد | مشتت حراري خارجي + مراوح داخلية وخارجية (وحدة 150 مم) |
| عرض الحالة | مزدوج 7 أجزاء LED (على وحدة المحرك الكاملة) |
| المنشأ | اليابان |
| الحالة المتاحة | عبر استبدال وحدة المحرك الكاملة أو الإصلاح |
تنتمي A06B-6088-H222 إلى نظام محرك Alpha من FANUC — البنية التي تقترن بوحدة إمداد الطاقة (PSM) المشتركة مع وحدات مضخمات السيرفو المنفصلة (SVM) ووحدات مضخمات المغزل (SPM) على ناقل تيار مستمر مشترك.
تولد وحدة إمداد الطاقة (PSM) ناقل التيار المستمر من مصدر التيار المتردد ثلاثي الطور الوارد. تسحب وحدة SPM-22 من هذا الناقل وتحوله إلى خرج ثلاثي الطور متغير التردد الذي يشغل محرك المغزل.
داخل SPM-22، A20B-1006-0481 هي المكان الذي يحدث فيه تحويل الطاقة هذا.
تقوم ترانزستورات IGBT الموجودة على هذه اللوحة بتبديل جهد ناقل التيار المستمر لتوليد الخرج الجيبي ثلاثي الطور. يجب على كل IGBT التبديل من إيقاف التشغيل الكامل إلى التشغيل الكامل والعودة آلاف المرات في الثانية، مع التحكم في التوقيت الدقيق ودورة العمل بواسطة إشارات البوابة من لوحة الإشعال أعلاه.
الخرج المبدل الناتج، بعد الترشيح في محاثة المحرك، ينتج تيارًا جيبيًا سلسًا يخلق المجال المغناطيسي الدوار في محرك المغزل.
يعني تصنيف الخرج 95 أمبير أن كل طور من أطوار خرج SPM-22 يمكنه توفير 95 أمبير بشكل مستمر.
يمثل هذا كمية كبيرة من الطاقة الكهربائية — عند جهد ناقل التيار المستمر، يتوافق مع تصنيف المغزل الكامل 22 كيلو واط.
يجب أن تتعامل الترانزستورات وإدارة الحرارة الخاصة بها مع هذا التيار بشكل مستمر أثناء عمليات القطع الثقيلة.
أهم معرفة عملية لصيانة محركات المغزل من السلسلة 6088 هو التمييز بين أعطال لوحة التحكم وأعطال لوحة الطاقة. يحدد هذا التمييز اللوحة التي يجب استبدالها.
تنتج أعطال لوحة التحكم (A16B-2202-0432) إنذارات تتعلق بالاتصال، ومعالجة المعلمات، ومعالجة التغذية الراجعة، ووظائف المحرك على مستوى البرامج. قد يصدر المحرك رموز إنذار تشير إلى أخطاء الاتصال مع CNC، أو عدم تطابق المعلمات، أو تشوهات إشارة التغذية الراجعة.
قد تكون مرحلة الطاقة سليمة كهربائيًا.
تنتج أعطال لوحة الطاقة (A20B-1006-0481) إنذارات تتعلق بالتيار الزائد، وأعطال IGBT، وفشل الترانزستورات، وأخطاء استشعار التيار.
قد يتلقى المحرك تيار خرج غير صحيح أو غائب. في الحالات الشديدة — ماس كهربائي للترانزستور، على سبيل المثال — قد يقوم المحرك بتشغيل حماية الإدخال الخاص به ويتوقف تمامًا.
يؤدي تحديد اللوحة التي بها عطل قبل طلب استبدالها إلى تجنب تكلفة وتأخير استبدال لوحة غير تالفة.
قراءة رمز الإنذار المحدد من شاشة LED الخاصة بالمحرك وربطه بفئة الخطأ المناسبة هي نقطة البداية لهذا التشخيص.
سياسة FANUC وممارسة معظم مقدمي خدمات متخصصين هي عدم بيع A20B-1006-0481 كلوحة مستقلة.
اللوحة متاحة كجزء من استبدال وحدة محرك SPM-22 كاملة أو كمكون في خدمة إصلاح مستوى المحرك.
هذا النهج منطقي وظيفيًا: التحقق من أن اللوحة تعمل بشكل صحيح يتطلب اختبارها تحت حمل محرك حقيقي في وحدة محرك كاملة، وليس على طاولة بدون محرك متصل.
عند تحديد أن عطل المغزل ينشأ في لوحة الطاقة، فإن خيارات الخدمة العملية هي: استبدال وحدة SPM-22 كاملة (الأسرع)، أو إصلاح مستوى المحرك حيث يتم تحديد واستبدال المكون الفاشل المحدد على لوحة الطاقة، أو استبدال وحدة IGBT حيث يكون العطل في جهاز IGBT نفسه.
تتطلب كل هذه الخيارات توفر وحدة المحرك الكاملة.
س1: تعرض وحدة SPM-22 رمز إنذار IGBT ولا يمكن تشغيل المغزل. تم اختبار بطاقة التحكم وهي جيدة. هل A20B-1006-0481 هو موقع العطل؟
يشير إنذار IGBT مع بطاقة تحكم جيدة مؤكدة إلى لوحة الطاقة. يمكن أن تشير إنذارات IGBT إلى ترانزستور فاشل (دائرة مفتوحة أو مغلقة)، أو دائرة تشغيل بوابة IGBT فاشلة تمنع التبديل الصحيح، أو خطأ في استشعار التيار.
كل هذه تقع على A20B-1006-0481. في الحالات التي يكون فيها IGBT نفسه قد تعرض للتلف، قد يكون هناك أيضًا تلف في فيوز ناقل التيار المستمر أو حماية الدائرة الأولية.
تحقق من فيوزات الحماية الخاصة بالمحرك قبل المتابعة في العمل على مستوى اللوحة.
س2: بعد أن تتعرض وحدة SPM-22 لإنذار تيار زائد، يتم إعادة ضبطها وتعمل بشكل صحيح لفترة قبل أن تتعرض للإنذار مرة أخرى. يتكرر النمط. ماذا يشير هذا عن لوحة الطاقة؟
تشير إنذارات التيار الزائد المتقطعة التي يتم إعادة ضبطها وتتكرر إلى عطل حراري أو عطل كهربائي هامشي بدلاً من فشل كامل للمكون.
السبب الأكثر شيوعًا هو IGBT الذي يعمل بشكل هامشي — يجتاز فحوصات تشغيل المحرك ويعمل بشكل صحيح عند الأحمال المنخفضة، ولكنه يفشل تحت الضغط الحراري للتشغيل بالحمل الكامل.
يتعطل المحرك، ويبرد المكون، ويعمل مرة أخرى حتى يتكرر الضغط الحراري. سيؤدي IGBT الذي يتصرف بهذه الطريقة إلى فشل دائم في النهاية.
رتب استبدال أو إصلاح وحدة SPM-22 كاملة قبل توقف الإنتاج بسبب فشل تام.
س3: توقفت مروحة التبريد الخارجية لوحدة SPM-22 عن العمل. ما مدى إلحاح الاستبدال، وهل يمكن أن تتضرر لوحة الطاقة بالتشغيل بدونها؟
المروحة الخارجية حاسمة للإدارة الحرارية للوحة الطاقة. تولد وحدات المغزل من سلسلة FANUC 6088 حرارة كبيرة في ترانزستورات IGBT أثناء التشغيل. بدون تدفق هواء كافٍ فوق المشتت الحراري الخارجي، ستتجاوز درجات حرارة وصلة الترانزستور الحدود الآمنة.
التشغيل بدون المروحة الخارجية أثناء القطع الثقيل سيؤدي إلى فشل حراري لوحدات IGBT في غضون دقائق إلى ساعات حسب الحمل. استبدل المروحة فورًا.
لا تستمر في الإنتاج حتى يتم استبدال المروحة — وحدات IGBT أغلى بكثير من المروحة.
س4: تم إدراج كل من A20B-1006-0481 و A20B-1006-0487 لوحدة A06B-6088-H222. هل هما قابلان للتبديل؟
كل من -0481 و -0487 هما لوحتا طاقة تم استخدامهما في وحدة SPM-22 A06B-6088-H222.
هما متغيران ضمن نفس التطبيق، ويمثلان على الأرجح مراجعات للأجهزة أو تغييرات في الإنتاج ضمن نفس طراز المحرك.
ما إذا كانا قابلين للتبديل في وحدة محرك معينة يعتمد على اللوحة التي تم تثبيتها في الأصل وما إذا كان اختلاف المراجعة يؤثر على الواجهة الحرارية أو الكهربائية للمحرك.
تأكد من أخصائي الخدمة الذي يوفر وحدة المحرك بدلاً من افتراض قابلية التبادل.
س5: يتم إيقاف تشغيل محرك SPM-22 من آلة واحدة. هل يمكن إنقاذ لوحة الطاقة A20B-1006-0481 واستخدامها كقطعة غيار لوحدة SPM-22 أخرى؟
إنقاذ لوحة الطاقة من محرك تم إيقاف تشغيله ممكن، ولكن يجب تقييم حالتها قبل الوثوق بها في آلة إنتاج أخرى.
افحص وحدات IGBT بحثًا عن أي علامات تلف — تغير اللون، أو تشقق، أو دليل مادي على الحمل الزائد. قم بقياس انخفاض جهد التوصيل الأمامي لوحدات IGBT والتسرب للتأكد من أنها ضمن المواصفات. قم بتقييم حالة المكثفات الكهروليتية.
قد تحتوي لوحة من آلة تم إيقاف تشغيلها على ساعات تشغيل كبيرة وتقادم للمكونات مما يجعلها غير مناسبة للخدمة المستمرة دون تجديد.
