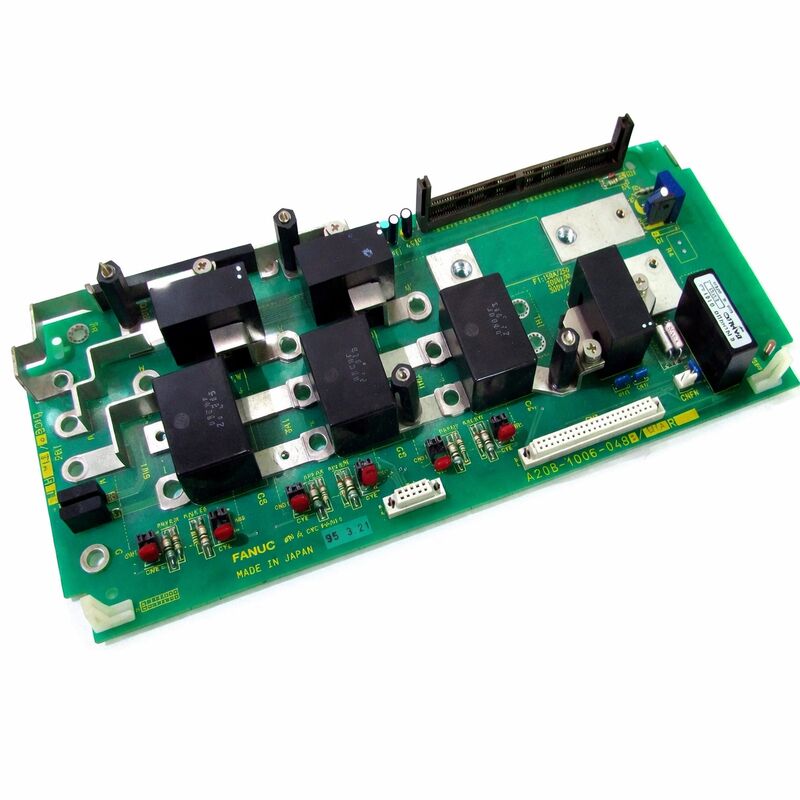

وحدة لوحة FANUC A20B10060483 A2OB-1OO6-O483 A20B-1006-0483

FANUC A20B-1006-0483 | لوحة تحكم سلسلة ألفا — سلسلة A20B-1006، نظام محرك سيرفو، منشأ ياباني

رقم القطعة: A20B-1006-0483

الشركة المصنعة: FANUC Corporation (اليابان)

نوع المنتج: لوحة تحكم مطبوعة

سلسلة اللوحة: A20B-1006

التطبيق: نظام محرك سيرفو سلسلة FANUC Alpha

نظرة عامة

A20B-1006-0483 هي لوحة دوائر مطبوعة تحكم من سلسلة A20B-1006 من FANUC. تغطي عائلة A20B-1006 لوحات التحكم والواجهة المستخدمة داخل نظام محرك سيرفو سلسلة FANUC Alpha — وبشكل أساسي لوحات التحكم الداخلية لوحدة إمداد الطاقة (PSM) ومكونات نظام المحرك ذات الصلة التي تشكل العمود الفقري لبنية مكبر الصوت FANUC Alpha.

تتعامل هذه اللوحات مع إلكترونيات التحكم لإدارة الطاقة في نظام المحرك، وتنظيم ناقل التيار المستمر، وقفل السلامة، ووظائف الاتصال CNC.

كان نظام مكبر الصوت FANUC Alpha هو منصة المحرك الرئيسية لـ FANUC لجيلها من أدوات آلات CNC.

في هذه البنية، تقوم وحدة إمداد الطاقة (PSM) بتحويل إمداد التيار المتردد ثلاثي الطور إلى ناقل تيار مستمر منظم يغذي وحدات مكبر الصوت السيرفو (SVM) ووحدات مكبر الصوت المغزل (SPM).

تدير لوحة التحكم داخل وحدة إمداد الطاقة (PSM) — التي تنتمي إلى عائلة A20B-1006 — كل ذكاء وحدة إمداد الطاقة (PSM): تسلسل الشحن المسبق، وتنظيم جهد ناقل التيار المستمر، وإدارة الطاقة المتجددة، واكتشاف الأعطال، والاتصال بوحدة التحكم CNC.

يمثل A20B-1006-0483 أحد المتغيرات المحددة في عائلة لوحات التحكم هذه، وهو مُهيأ لتصنيف المحرك ومجموعة الميزات لطراز وحدة إمداد الطاقة (PSM) المخصص له.

عندما تتعرض وحدة إمداد الطاقة (PSM) لعطل تحكم — فشل في الحفاظ على ناقل التيار المستمر، أو الإبلاغ عن حالة غير صحيحة، أو فشل في الاتصال بوحدة التحكم CNC — فإن استبدال لوحة التحكم هو إجراء الصيانة المستهدف الذي يعالج العطل دون الحاجة إلى استبدال وحدة الطاقة الكاملة.

المواصفات الرئيسية

بنية ناقل التيار المستمر لوحدة إمداد الطاقة Alpha

يستخدم نظام مكبر الصوت FANUC Alpha طوبولوجيا ناقل تيار مستمر مشترك. تسحب جميع وحدات السيرفو والمغزل في خزانة واحدة طاقتها لتشغيل المحرك من سكة جهد تيار مستمر مشتركة. تقوم وحدة إمداد الطاقة (PSM) بإنشاء هذه السكة والحفاظ عليها. تقوم بتقويم التيار المتردد ثلاثي الطور الوارد، وتصفية النتيجة، وتنظيم جهد ناقل التيار المستمر ضمن الحدود المقبولة طوال دورة تشغيل الماكينة.

لوحة تحكم وحدة إمداد الطاقة (PSM) هي المكان الذي يوجد فيه كل ذكاء هذه العملية.

عند التشغيل، تقوم لوحة التحكم بتشغيل تسلسل الشحن المسبق: تقوم بشحن مكثفات ناقل التيار المستمر تدريجيًا للحد من تيار الاندفاع الذي قد يتدفق بخلاف ذلك إذا تم تطبيق الجهد الكامل فورًا على المكثفات الفارغة.

بمجرد اكتمال الشحن المسبق، تقوم لوحة التحكم بإصدار أمر لإغلاق الملامس الرئيسي، مما يربط الناقل المشحون بالكامل بوحدات SVM و SPM.

أثناء التشغيل، تراقب لوحة التحكم جهد ناقل التيار المستمر باستمرار.

عندما تتباطأ محركات السيرفو، تتدفق طاقتها المتجددة مرة أخرى إلى ناقل التيار المستمر.

تدير لوحة التحكم هذه الطاقة المتجددة — إما إعادتها إلى إمداد التيار المتردد عبر دائرة تجديد نشطة أو توجيهها إلى مقاوم تفريغ.

هذه الإدارة تمنع جهد ناقل التيار المستمر من الارتفاع إلى مستويات ضارة أثناء التباطؤ.

أنماط أعطال لوحة التحكم

عندما تتعرض لوحة التحكم A20B-1006-0483 لعطل، لا يمكن لوحدة إمداد الطاقة (PSM) أن تؤدي دورها كمصدر طاقة للنظام.

تعتمد الأعراض على الدائرة التي فشلت على اللوحة.

دائرة الشحن المسبق الفاشلة تمنع ناقل التيار المستمر من الوصول إلى جهد التشغيل. تتلقى وحدة التحكم CNC حالة عدم جاهزية الناقل.

تبقى جميع المحركات غير قابلة للتشغيل — لا يمكن حدوث أي حركة على أي محور لأن أياً من وحدات السيرفو لا يمكنها العمل بدون ناقل التيار المستمر.

دائرة قياس جهد ناقل التيار المستمر الفاشلة تنتج قراءات جهد غير صحيحة.

تفشل لوحة التحكم في اكتشاف عطل حقيقي في الناقل أو تبلغ بشكل خاطئ عن حالة زيادة الجهد أو نقصانه.

تُصدر وحدة التحكم CNC إنذارات بشأن أعطال الناقل التي لا تتوافق مع حالة الناقل الفعلية.

واجهة اتصال CNC الفاشلة تنتج أخطاء اتصال بين وحدة إمداد الطاقة (PSM) ووحدة التحكم.

تُبلغ وحدة التحكم CNC أن حالة وحدة إمداد الطاقة (PSM) غير معروفة أو أن وحدة إمداد الطاقة (PSM) لم تستجب.

نطاق سلسلة A20B-1006

تمتد سلسلة A20B-1006 من FANUC لتشمل لوحات التحكم لوحدات إمداد الطاقة (PSM) ذات تصنيفات التيار المختلفة وأجيال الأجهزة المختلفة.

نماذج PSM-15، PSM-26، PSM-30، PSM-37، PSM-45، و PSM-55 — التي تغطي مجموعة واسعة من سعات طاقة نظام المحرك — لكل منها متغير لوحة التحكم المقابل لها ضمن هذه السلسلة. المتغير -0483 هو لوحة محددة ضمن هذه العائلة، متطابقة مع تصنيف المحرك الخاص بها ومراجعة الأجهزة.

يجب أن تتطابق لوحة الاستبدال تمامًا مع رقم قطعة اللوحة المثبتة.

يمكن أن يؤدي تثبيت لوحة تحكم من تصنيف وحدة إمداد طاقة (PSM) مختلف إلى تشغيل غير صحيح حتى لو كانت اللوحة مناسبة جسديًا، لأن معلمات التحكم وعتبات الحماية متطابقة مع الأجهزة المحددة لكل طراز وحدة إمداد طاقة (PSM).

أسئلة متكررة

س1: تُظهر الماكينة إنذارًا لناقل التيار المستمر عند كل محاولة تشغيل. تم تأكيد جهد دخل التيار المتردد بشكل صحيح وأن مكثفات ناقل التيار المستمر غير تالفة. هل يمكن أن تكون هذه لوحة التحكم A20B-1006-0483؟

نعم. يشير إنذار مستمر لناقل التيار المستمر مع مكثفات سليمة مؤكدة ومدخل تيار متردد صحيح إلى دائرة الشحن المسبق للوحة التحكم أو دائرة قياس ناقل التيار المستمر.

قد لا تكتمل دائرة الشحن المسبق بشكل صحيح، مما يمنع الناقل من الوصول إلى جهد التشغيل.

بدلاً من ذلك، قد تقرأ دائرة قياس الجهد بشكل غير صحيح، مما يؤدي إلى إنذار خاطئ.

افحص لوحة التحكم بحثًا عن أي تلف مرئي وتابع الاستبدال إذا اجتازت اللوحة الفحص البصري ولكن استمر العطل.

س2: تعمل وحدة إمداد الطاقة (PSM) بشكل طبيعي ولكن وحدة التحكم CNC تُظهر أخطاء اتصال متكررة لوحدة إمداد الطاقة (PSM) أثناء التشغيل. يبدو جهد ناقل التيار المستمر مستقرًا. ماذا يجب فحصه؟

تشير أخطاء اتصال وحدة إمداد الطاقة (PSM) مع ناقل تيار مستمر مستقر وتشغيل طبيعي إلى دائرة واجهة وحدة التحكم CNC للوحة التحكم بدلاً من دوائر التحكم في الطاقة.

تحقق من كابل الاتصال بين وحدة إمداد الطاقة (PSM) ووحدة التحكم CNC بحثًا عن أي تلف أو اتصال متقطع أولاً.

إذا تم تأكيد سلامة الكابل، فمن المحتمل أن تكون دائرة الواجهة للوحة التحكم قد تدهورت. استبدال لوحة التحكم هو الخطوة التالية المناسبة.

س3: بعد الكبح المتجدد المكثف أثناء تباطؤ محور سريع، تعطلت وحدة إمداد الطاقة (PSM) بسبب زيادة الجهد. زال إنذار زيادة الجهد بعد دورة طاقة ويبدو أن الماكينة تعمل. هل يجب فحص لوحة التحكم؟

لا يشير تعطل زيادة الجهد لمرة واحدة من الكبح المتجدد المكثف بالضرورة إلى عطل في لوحة التحكم — يمكن أن يشير إلى أن حمل الكبح المتجدد تجاوز السعة المقدرة لوحدة إمداد الطاقة (PSM).

ومع ذلك، إذا أصبحت أعطال زيادة الجهد متكررة، فيجب تقييم دائرة إدارة الطاقة المتجددة للوحة التحكم.

يمكن أن تؤدي الأعطال المتكررة أيضًا إلى تدهور مكثفات الناقل بمرور الوقت.

تحقق من معلمات التباطؤ للماكينة وحجم المحرك مقابل ملف تعريف الحمل الفعلي قبل استنتاج أن اللوحة معيبة.

س4: يتم استبدال لوحة تحكم وحدة إمداد الطاقة (PSM). هل توجد معلمات مخزنة على اللوحة تحتاج إلى نقل؟

عادةً لا تخزن لوحات تحكم وحدة إمداد الطاقة (PSM) في سلسلة Alpha معلمات قابلة للتعديل من قبل المستخدم — يتم تحديد وظيفة اللوحة من خلال تصميم الأجهزة الخاص بها بدلاً من التكوين البرمجي. ومع ذلك، قم بتأكيد ذلك لطراز وحدة إمداد الطاقة (PSM) المحدد عن طريق التحقق من وثائق الصيانة.

بعد الاستبدال، لا يلزم نقل البرامج لمعظم التكوينات، ولكن يجب أن يؤكد اختبار النظام الكامل على الشحن المسبق الصحيح وتنظيم ناقل التيار المستمر وسلوك التجديد.

س5: كيف يتم تأكيد متغير A20B-1006-0483 الصحيح مقابل لوحات A20B-1006 الأخرى؟

اقرأ رقم القطعة من الملصق الموجود على اللوحة المثبتة. تتضمن سلسلة A20B-1006 لوحات لطرازات مختلفة من وحدات إمداد الطاقة (PSM) ومراجعات الأجهزة — رقم القطعة الكامل بما في ذلك اللاحقة -0483 هو المعرف النهائي.

لا تستبدل لوحة ذات مظهر مشابه من طراز وحدة إمداد طاقة (PSM) آخر دون توافق مؤكد.
