وحدة لوحة FANUC A20B10060487 A2OB-1OO6-O487 A20B-1006-0487

FANUC A20B-1006-0487 | لوحة توصيلات وحدة المغزل ألفا — سلسلة SPM، منشأ ياباني

رقم القطعة: A20B-1006-0487

الشركة المصنعة: FANUC Corporation (اليابان)

نوع المنتج: لوحة توصيلات وحدة المغزل

سلسلة اللوحة: A20B-1006

التطبيق: سلسلة FANUC Alpha SPM (وحدة المغزل)

عائلة المحركات: محركات FANUC Alpha

نظرة عامة

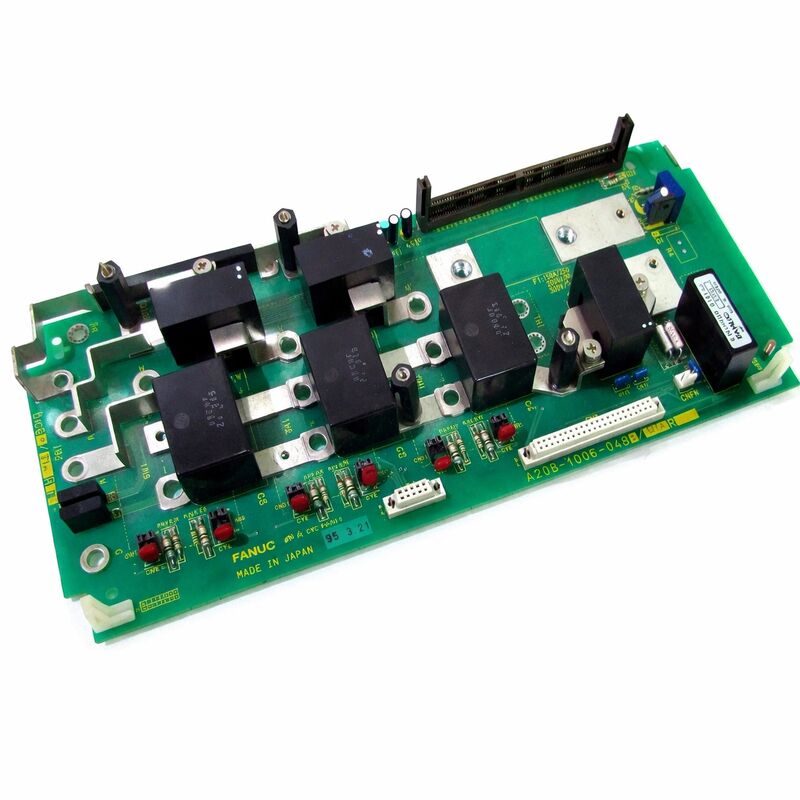

A20B-1006-0487 هي لوحة توصيلات لوحدة المغزل (SPM) من سلسلة FANUC Alpha. في بنية محركات FANUC Alpha، تعد وحدة المغزل هي الوحدة التي تزود محرك المغزل لآلة CNC بالطاقة، حيث تقوم بتحويل جهد ناقل التيار المستمر من وحدة إمداد الطاقة (PSM) إلى تيار متردد متغير التردد الذي يقود المغزل بالسرعة وعزم الدوران المطلوبين.

A20B-1006-0487 هي لوحة التوصيلات الداخلية داخل هذه الوحدة: اللوحة التي توجه وتوصل وتربط بين الإشارات المختلفة ومسارات الطاقة بين المكونات الداخلية الأخرى للوحدة.

تختلف لوحة توصيلات الأسلاك — والتي تسمى أيضًا لوحة التوصيل أو لوحة الربط — عن كل من لوحة التحكم ولوحة الطاقة في وحدة المحرك. تحتوي لوحة التحكم على إلكترونيات المعالجة وتنفيذ خوارزميات السيرفو.

تتصل لوحة الطاقة مباشرة بترانزستورات الخرج. توفر لوحة التوصيلات البنية التحتية المادية للتوجيه التي تربط هذه اللوحات بالموصلات الخارجية للوحدة، والمستشعرات الداخلية، واتصالات ناقل الطاقة، وأجهزة الحماية.

بدون لوحة التوصيلات، لا يمكن للمكونات الداخلية للوحدة التواصل مع بعضها البعض أو مع نظام المحرك الخارجي.

تغطي سلسلة A20B-1006 لوحات توصيلات لوحدات محركات FANUC Alpha عبر مجموعة من تصنيفات التيار والتكوينات. يتوافق الإصدار -0487 مع نماذج SPM محددة ضمن هذه السلسلة.

يتم تصنيعها في اليابان وفقًا لمعايير إنتاج FANUC وهي مصممة للبيئة الحرارية والكهربائية داخل محرك مغزل Alpha قيد التشغيل.

المواصفات الرئيسية

وحدة المغزل ألفا — محرك المغزل في بنية FANUC

وحدة المغزل ألفا (Alpha SPM) هي وحدة محرك المغزل في نظام محركات FANUC المشتركة لناقل التيار المستمر. تعمل جنبًا إلى جنب مع وحدة إمداد الطاقة (PSM) ووحدات محركات السيرفو (SVM) في خزانة مشتركة. توفر وحدة إمداد الطاقة (PSM) ناقل التيار المستمر.

وحدات SVM تزود محركات محاور السيرفو بالطاقة. وحدة SPM تزود محرك المغزل بالطاقة.

تختلف متطلبات التحكم لمحرك المغزل عن تلك الخاصة بمحركات محاور السيرفو.

يجب أن يعمل محرك المغزل بسرعات مطلوبة من الصفر تقريبًا إلى الحد الأقصى للمحرك، وأن يحافظ على عزم دوران ثابت عبر نطاق سرعة واسع، وأن يدعم التحكم في عزم الدوران لعمليات اللولبة، وأن يوجه بدقة إلى موضع زاوي محدد لتبديل الأدوات. وحدة SPM تتعامل مع كل هذه المتطلبات.

داخل وحدة SPM، تعمل عدة لوحات معًا: لوحة التحكم تشغل خوارزميات تنظيم السرعة وعزم الدوران، قسم الخرج يقود ترانزستورات الطاقة، ولوحة التوصيلات — A20B-1006-0487 — تربط جميع المكونات الداخلية معًا.

كل مسار إشارة من لوحة التحكم إلى مرحلة خرج الطاقة، وكل اتصال مستشعر، وكل واجهة موصل خارجي، يمر عبر لوحة التوصيلات.

وظيفة لوحة التوصيلات

مصطلح "لوحة توصيلات الأسلاك" محدد وذو مغزى في سياق تصميم وحدات محركات FANUC. تعمل هذه اللوحات كمراكز توزيع داخل الوحدة. تستضيف الموصلات التي تتزاوج مع حزمة كابلات الوحدة من CNC.

توفر مواضع الموصلات الداخلية التي تتزاوج مع لوحة التحكم وقسم ترانزستورات الخرج.

توجه إشارات قياس التيار من محولات التيار في مرحلة الخرج إلى مدخلات القياس في لوحة التحكم.

تستضيف بعض لوحات التوصيلات أيضًا مكونات هي جزء وظيفي من الدائرة التي تدعمها — مكثفات التخميد، مقاومات البوابة، دوائر تكييف محولات التيار، وأجهزة الحماية.

في هذه الحالات، لا تكون لوحة التوصيلات مجرد توجيه سلبي؛ بل تشارك في وظيفة الدائرة. يتم تحديد التكوين المحدد للمكونات على A20B-1006-0487 بواسطة تكوين SPM الذي تدعمه.

عندما تفشل لوحة التوصيلات — بسبب تلف المكونات، أو تآكل الموصلات، أو تلف المسارات، أو التلوث — غالبًا ما يظهر العطل كفشل معقد متعدد الإشارات بدلاً من عطل واحد واضح.

قد تظهر إنذارات متعددة في وقت واحد لأن اللوحة توفر مسارات الإشارة للعديد من الدوائر المختلفة التي تتم مراقبتها.

قد يبدو هذا النمط من الإنذارات المتعددة مربكًا في البداية حتى يتم تحديد العنصر المشترك — لوحة التوصيلات.

الاستبدال في سياق صيانة وحدات SPM

عادةً ما تتم صيانة وحدات Alpha SPM كوحدات تجميعية. عندما تفشل وحدة محرك المغزل، يحدد التشخيص ما إذا كان العطل في قسم التحكم (لوحة التحكم)، أو قسم الطاقة (ترانزستورات الخرج)، أو طبقة توجيه الإشارة (لوحة التوصيلات). استبدال اللوحة المعيبة فقط بدلاً من الوحدة الكاملة هو النهج الاقتصادي والعملي للصيانة.

لوحة التوصيلات هي واحدة من طبقات اللوحات الثلاث القابلة للاستبدال في وحدة Alpha SPM. يتطلب استبدالها تفكيكًا جزئيًا لغلاف الوحدة للوصول إلى موضع تثبيت اللوحة والموصلات الداخلية.

بعد الاستبدال، يجب اختبار وظيفة الوحدة الكاملة — تسارع المغزل، السرعة الثابتة تحت الحمل، والتوجيه — قبل إعادة الآلة إلى الإنتاج.

تأكد من أن رقم قطعة اللوحة البديلة مطابق تمامًا. لوحات التوصيلات ضمن سلسلة A20B-1006 مُكوّنة لتصنيفات تيار محرك محددة.

قد تبدو لوحة من تصنيف تيار مختلف متشابهة ولكنها ستحتوي على قيم مكونات مختلفة أو تخطيطات مسارات لا تتطابق مع معلمات الدائرة المطلوبة.

أسئلة متكررة

س1: يتعطل محرك المغزل ألفا بسبب إنذار تيار زائد فور تمكين المغزل، قبل إصدار أي أمر سرعة. هل يمكن أن تكون لوحة التوصيلات A20B-1006-0487 هي السبب؟

إنذار التيار الزائد قبل أي أمر سرعة يتوافق مع عطل في لوحة التوصيلات أو عطل في لوحة التحكم. يتم اكتشاف التيار الزائد قبل تشغيل ترانزستورات الخرج — هذا يشير إلى عطل في دائرة القياس بدلاً من تيار زائد فعلي.

تحقق من مسار إشارة دائرة قياس التيار على لوحة التوصيلات: إذا كانت محولات التيار متصلة بلوحة التوصيلات وكان تكييف إشارتها على لوحة التوصيلات، فإن عطلًا هناك ينتج قراءة تيار زائد خاطئة تؤدي إلى تفعيل الإنذار فورًا.

س2: يعمل المغزل بسرعة ولكن التوجيه يفشل في كل مرة. المحرك والمشفر يبدوان سليمين. هل يمكن أن تكون لوحة التوصيلات متورطة؟

فشل توجيه المغزل مع تشغيل السرعة الطبيعي يشير إلى مسار إشارة Z (نبضة الموضع مرة واحدة لكل دورة). في بعض لوحات توصيلات SPM، يمر توجيه إشارة تغذية المشفر عبر لوحة التوصيلات قبل الوصول إلى لوحة التحكم.

قد يؤدي عطل في لوحة التوصيلات في مسار إشارة المشفر إلى قطع أو تدهور إشارة Z مع ترك تغذية السرعة (إشارة C) سليمة.

تحقق من إشارة Z عند خرج موصل المشفر للوحة التوصيلات باستخدام راسم الذبذبات.

س3: تم فتح وحدة SPM للفحص وتظهر لوحة التوصيلات تآكلًا مرئيًا حول منطقة أحد الموصلات. هل يجب استبدال اللوحة؟

يشير التآكل المرئي حول الموصل إلى أن الرطوبة أو الملوثات المسببة للتآكل قد دخلت إلى غلاف الوحدة ووصلت إلى اللوحة.

يزيد التآكل على نقاط اتصال الموصلات من مقاومة الاتصال ويمكن أن ينتج عنه أعطال إشارة متقطعة أو دائمة.

يجب استبدال اللوحة التي تظهر عليها علامات تآكل مرئية بدلاً من تنظيفها — يمتد التآكل عادةً إلى نقاط اتصال الموصلات بما يتجاوز ما هو مرئي على السطح، ونادرًا ما يؤدي التنظيف إلى استعادة الموصلات المتأثرة بالكامل لوظيفتها الموثوقة.

س4: هل يمكن اختبار لوحة التوصيلات خارج وحدة المحرك؟

يتطلب الاختبار الوظيفي الهادف للوحة التوصيلات توصيلها بالدوائر المحيطة التي توجهها — لوحة التحكم، مرحلة الخرج، والموصلات الخارجية. يقتصر الاختبار المعزول للوحة توصيلات سلبية على قياسات الاستمرارية والفحص البصري للمسارات والتوصيلات.

لتأكيد أن اللوحة تعمل بشكل صحيح، يجب اختبارها ضمن تجميع الوحدة الكامل تحت ظروف التشغيل.

س5: بعد استبدال لوحة التوصيلات، هل يجب إعادة إدخال أي معلمات للمغزل؟

يتم تخزين معلمات المغزل في ذاكرة وحدة التحكم CNC (FROM/SRAM)، وليس في لوحة توصيلات وحدة SPM. استبدال لوحة التوصيلات لا يؤثر على تخزين المعلمات.

ومع ذلك، بعد أي عمل صيانة لوحدة SPM، تأكد من اكتمال تسلسل تهيئة المغزل بشكل صحيح وأن معلمات معايرة سرعة المغزل والتوجيه تنتج سلوك الآلة المتوقع قبل إعادة الآلة إلى الإنتاج.
