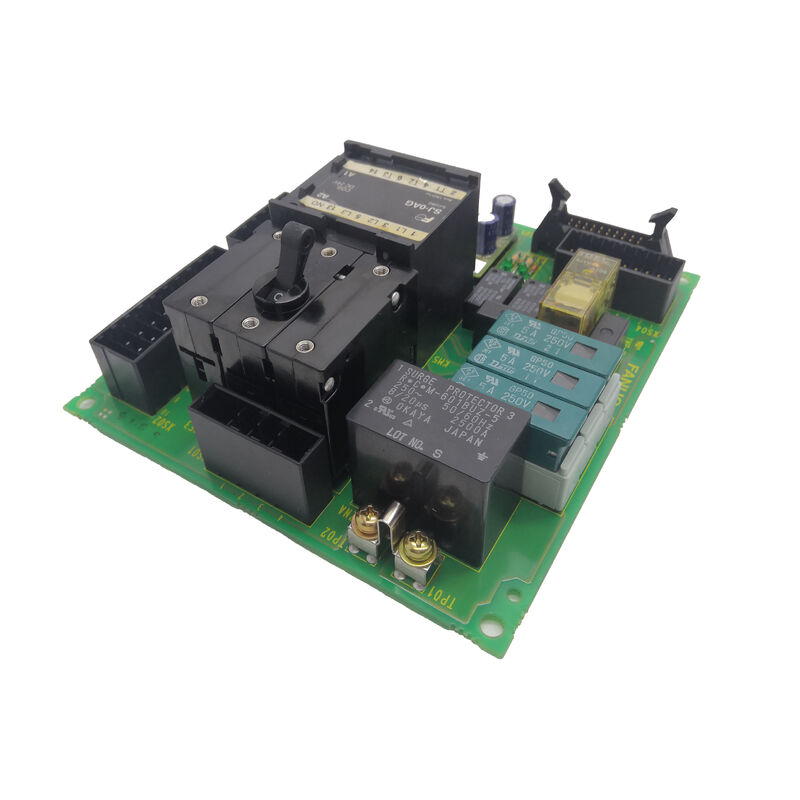

| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | Contact:Ms Amy SKYPE:sandesales01 EMAIL:sales01@sande-elec.com |
| رقم الموديل | A20B-1006-0489 |
في خزانة محركات سلسلة FANUC Alpha ، تعمل SPM (وحدة طاقة الغزل) على محرك الغزل الرئيسي للآلة.يتلقى SPM جهد حافلة DC من PSM (وحدة إمدادات الطاقة) ويحولها إلى مخرج AC متغير التردد لمحرك الغزل.
يتعامل SPM-30 مع محور 30kW ٪ مستوى طاقة نموذجي لمراكز التصنيع مع أحجام محركات المحور في نطاق 22 ٪ 30kW ، يغطي مجموعة واسعة من عمليات التصنيع العامة.
داخل وحدة SPM-30، ثلاثة PCBs متميزة تعمل معا:

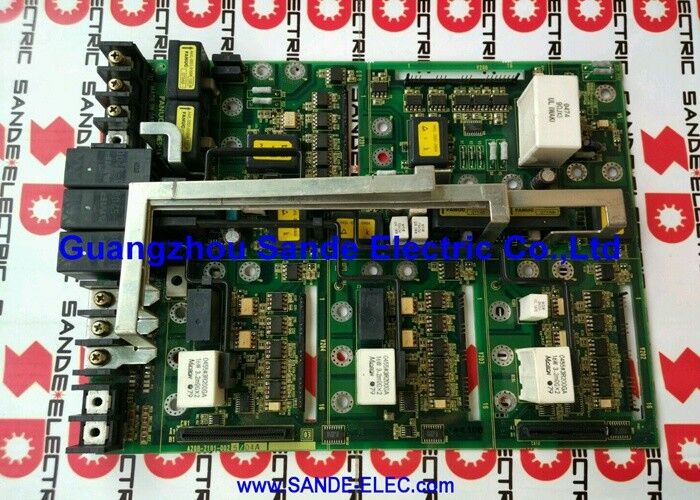

لوحة الطاقة (A20B-1006-0489):الألياف الرئيسية و PCB توجيه الطاقة. يحمل اتصالات التيار العالي دخول حافلة DC ، مخرج AC ثلاثي المراحل إلى محرك الغزل ، و واجهات جهاز الطاقة.
لوحة إطلاق النار (A20B-2902-0390):تولد نبضات محرك البوابة لأجهزة التبديل IGBT.يترجم لوحة إطلاق النار أوامر بطاقة التحكم إلى إشارات البوابة بدقة الميكرو ثانية المطلوبة لتحديد سرعة الغزل الدقيق وعزم الدوران.
بطاقة التحكم (A16B-2202-043x أو A16B-2203-033x):الطبقة الذكية، تتلقى أوامر سرعة الغزل من CNC، وتدير حلقات التحكم في السرعة والتيار،
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-1006-0489 |
| الوحدة | SPM-30 (30كيلوواط محور) |
| دور المجلس | أقراص الكهرباء |
| متوافق | A06B-6088-H230, A06B-6102-H230 |
| مجالس المرافقين | A20B-2902-0390, A16B-2202-043x |
| الأصل | اليابان |
تم تصنيف وحدة SPM-30 لإنتاج 30kW مستمر للدوران. في سياق محركات الدوران في مركز التصنيع ، يغطي 30kW:
يشير التصنيف إلى 30 كيلوواط إلى الطاقة الإخراجية المستمرة الإجمالية. عادة ما تتجاوز طاقة الذروة قصيرة الأجل خلال عوائق التسارع هذه القيمة.
خطأ في لوحة الطاقة SPM-30:إن محرك محرك مركز التصنيع يولد إنذارًا مستمرًا لزيادة التيار الذي لا يرتبط بالحركة أو الحمل الميكانيكي. تختبر بطاقة التحكم ولوحة إطلاق النار بشكل صحيح.تم تحديد لوحة الطاقة A20B-1006-0489 كخطأاستبدال اللوحة يعيد تشغيل العمود الطبيعي
خدمة وحدة SPM-30:أثناء إصلاح محدد لوحدة محرك الدوران ، يتم استبدال لوحة الطاقة A20B-1006-0489 جنبا إلى جنب مع لوحة الإطلاق كجزء من تجديد PCB الكامل لنظام محرك الدوران في ساعات العمل العالية.
إعادة التشغيل بعد العطل:تم إصابة وحدة فولتر داخلية بعد حادثة زيادة في الجهد في حافلة التيار المباشر. لوحات الطاقة تظهر تلفًا مرئيًا للمكونات.جنبا إلى جنب مع التحقق من لوحة إطلاق النار وبطاقة التحكم، يعيد وحدة الغزل إلى المواصفات التشغيلية الكاملة.
س1: هل يتم بيع A20B-1006-0489 وتثبيته بشكل منفصل، أم فقط كجزء من وحدة كاملة؟
توفر بعض منظمات الخدمة A20B-1006-0489 كلوحة فردية لاستبدال مستوى الإصلاح.توفير الوحدة الكاملة A06B-6088-H230 فقط كجمعية ليس PCB الفردية وحدهاإذا كان توفير اللوحة الفردية أو توفير الوحدة الكاملة هو النهج الصحيح يعتمد على تشخيص العيب: فشل اللوحة المؤكد واحد يدعم استبدال PCB الفردية.تلف واسع النطاق للوحدة (ألواح متعددة)، أجهزة الطاقة) يتم حلها بشكل أفضل عن طريق استبدال الوحدة الكاملة.
س2: ما هو وظيفة لوحة إطلاق النار A20B-2902-0390، وكيف تتفاعل مع A20B-1006-0489؟
يقوم لوحة الإطلاق بتوليد إشارات محرك البوابة (نبضات PWM) لترانزستورات IGBT في مرحلة إخراج SPM-30.إشارات محرك البوابة تمر عبر لوحة الطاقة (A20B-1006-0489) للوصول إلى محطات بوابة IGBTإذا كان لوحة الإطلاق تولد توقيت غير صحيح للبوابة، فإن لوحة الطاقة ترسل هذه الإشارات غير الصحيحة إلى أجهزة الطاقة مما يؤدي إلى عدم توازن التيار، أو التسخين المفرط، أو فشل المكون.يجب أن يؤكد تشخيص العيب أن كلا اللوحتين يعملان بشكل صحيح قبل استبدال واحد فقط.
السؤال 3: كيف يختلف SPM-30 (A06B-6088-H230) عن المتغير الجديد A06B-6102-H230؟
كلاهما يستخدم لوحة الطاقة A20B-1006-0489 ولكن مع مراجعات بطاقة التحكم وإصدارات البرمجيات المختلفة. يستخدم H230 في سلسلة A06B-6088 بطاقات التحكم في سلسلة A16B-2202-043x.A06B-6102-H230 يستخدم بطاقات التحكم من سلسلة A16B-2203-033x مع البرمجيات الثابتة المحدثة (إصدار ROM 9D20 أو أحدث)لوحة التشغيل شائعة بين هذه المتغيرات لأن أجهزة محرك القيادة متطابقة
السؤال 4: ما هي ميزات الحماية التي توفرها وحدة SPM-30؟
SPM-30 يحمي من التيار الزائد (التيار الخارجي يتجاوز الحدود) ، التيار الزائد لقطار DC (من PSM أو التجديد) ، الدوائر القصيرة من مرحلة إلى مرحلة ومن مرحلة إلى الأرض ،ارتفاع درجة الحرارة (رصد درجة حرارة الحرارة)يتم تنفيذ هذه الحماية عبر كومة ثلاثة لوحات: تقوم بطاقة التحكم بمراقبة معظم الظروف وتأمر لوحة إطلاق النار بتعطيل نبضات البوابة في حالة وجود خطأ;سيساهم لوحة الطاقة في مراقبة الحرارة من خلال اتصالات الحرارة.
س5: ما هي رموز إنذار SPM ألفا التي تشير إلى خطأ في لوحة الطاقة؟
إنذارات FANUC Alpha SPM ذات الصلة بمشاكل لوحة الطاقة تشمل: إنذار SPM 24 (إنذار IPM خطأ وحدة الطاقة الذكية ،تشير إلى خطأ في محرك بوابة IGBT أو جهاز الطاقة الذي يمر عبر لوحة الطاقة)؛ إنذار SPM 01 (تجاوز محرك التيار) ؛ وإنذار SPM 12 (تجاوز حرارة المغسلة الحرارية). يمكن أن يكون إنذارات التجاوز الحالي المتكررة ناتجة عن ارتفاعات حمولة عابرة ،لكن إنذارات مستمرة أو متكررة على الفور خاصة إنذارات IPM بدون وجود خطأ محرك أو خارجية تم تحديدها تشير إلى لوحة الطاقة كمرشح للاستبدال.
