| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-1009-0300 |
رقم الجزء:A20B-1009-0300
المصنع:شركة فانوك (اليابان)
نوع المنتج:شرائط التوصيل
سلسلة اللوحات:A20B-1009
التطبيق:الواجهة الداخلية لـ FANUC CNC وجهاز تحكم الروبوت

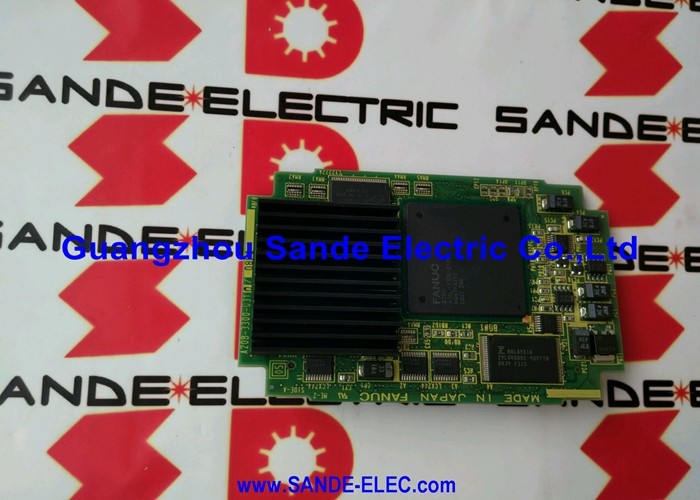

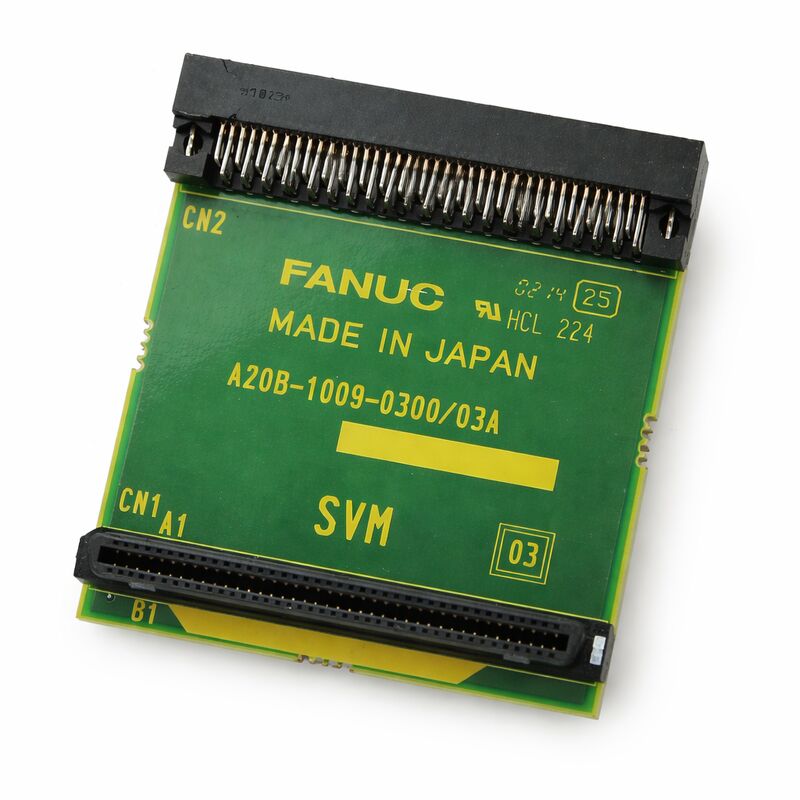

A20B-1009-0300 هي لوحة دوائر مطبوعة اتصال من سلسلة A20B-1009 من FANUC.لوحات الاتصال في أنظمة FANUC تؤدي وظيفة الواجهة المادية والكهربائية بين مختلف أجزاء جهاز التحكم أو بين جهاز التحكم والأسلاك الميدانية.
إنها توجه الإشارات، وتتطابق مع أنواع الموصلات، وتحول مستويات الإشارة، أو توفر نقاط التثبيت المادية وإنهاء الكابلات التي تأتي من خارج خزانة جهاز التحكم.
سلسلة A20B-1009 هي مجموعة من FANUC واجهة واتصال أقراص PCB المستخدمة في جميع أنحاء تطبيقات تحكم CNC والروبوت.
هذه اللوحات عادة لا تقوم بمعالجة إشارات نشطة فهي ليست وحدة معالجة مركزية أو بطاقات ذاكرة.
Instead they serve the essential role of translating the internal connector arrangement of the control unit into the physical connectors and signal paths that the machine or robot's external wiring requires.
إن جودة هذه الواجهة - سلامة كل مكونات وآثار - تؤثر بشكل مباشر على موثوقية اتصال النظام مع أجهزة الآلة المحيطة به.
فانوك تصنع لوحات الاتصال في اليابان بنفس معايير الجودة مثل لوحات المعالجة الخاصة بها.
على الرغم من أن هذه اللوحات غالباً ما يتم تجاهلها مقارنةً بلوحات وحدة المعالجة المركزية ولوحات الذاكرة ، فإن لوحة اتصال معطلة تنتج نفس تأثير كابل مكسور: الإشارات لا تصل إلى وجهتها ،CNC أو الروبوت تفوت مدخلات جهاز الاستشعار أو لا يمكن تشغيل مخرجاتها، وتظهر الأخطاء.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-1009-0300 |
| المصنع | شركة فانوك |
| نوع المنتج | شرائط التوصيل |
| سلسلة لوحات | A20B-1009 |
| التطبيق | واجهة FANUC CNC ومراقب الروبوت |
| الأصل | اليابان |
| درجة حرارة العمل | 0 °C 55 °C |
| درجة حرارة التخزين | -20 ️ 60 درجة مئوية |
| الرطوبة | 75% RH max (غير مكثف) |
| الحالة المتاحة | جديد (فائض) / تم تجديده / تم إصلاحه |
أجهزة التحكم الآلي والحاسوب الآلي ليست أجهزة متجانسة، فهي تحتوي على لوحات متعددة، كل منها متخصص في وظيفة تحكم محددة،جميعها تتواصل من خلال مجموعة محددة من الحافلات الداخلية والمتصلات.
يجب أن تصل الإشارات التي تنتقل بين هذه اللوحات في نهاية المطاف إلى العالم الخارجي - محركات الخدمة، أجهزة المجال الإدخالي / الخارجي، لوحات المشغل، وشبكات الاتصالات.
لوحات الاتصال تتعامل مع هذا الانتقال
قد تستخدم اللوحة الداخلية رابطًا عالي الكثافة يتناسب بكفاءة داخل رف جهاز التحكم ولكنه غير عملي للتوصيل الميداني.
توفر لوحة الاتصال محولًا لتحويل ترتيبات الاتصالات الداخلية إلى أنواع الكابلات والاتصالات المناسبة للتركيب في خزانة الآلة.
في أجهزة تحكم الروبوتات FANUC ، تشمل سلسلة A20B-1009 لوحات تستخدم لربط وحدات الفرامل وتعويض الجاذبية ، وتحويل موصلات الإدخال / الإخراج ، ووظائف واجهة داخلية أخرى.
يخدم كل متغير في السلسلة المحددة بالأرقام الأخيرة من رقم الجزء غرض اتصال محدد يتم تحديده من خلال وضعها داخل بنية جهاز التحكم.
لوحات الاتصال تفشل لأسباب أقل من لوحات المعالجة النشطة. إنها لا تحتوي على معالجات لتفشل، لا مكثفات لتشيخ، لا برنامج ثابت لتفسد.
أنماط فشلهم هي في المقام الأول من الناحية الفيزيائية: الأضرار الميكانيكية لـ PCB أو موصلاته من دورات التزاوج المتكررة ، والتآكل من تلوث البيئة ، والأضرار الناجمة عن القوة الزائدة على الإدراج ،أو تحريك اللوحات من الدورة الحرارية التي تكسر مفاصل اللحام بمرور الوقت.
عندما تفشل لوحة الاتصال، فإن الأعراض تعكس تلك التي تحدث بسبب عطل في الكابلات. الإشارات التي يتوقع جهاز التحكم استلامها غائبة.
المخرجات التي تدفعها جهاز التحكم لا تصل إلى الآلة. تظهر الإنذارات التي تبدو وكأنها فشل في جهاز الميدان ولكنها في الواقع أخطاء في لوحة الاتصال.
فحص الكابلات والموصلات الذي لا يجد أي خطأ يجب أن يعيد توجيه الانتباه إلى لوحة الاتصال نفسها.
البيئات عالية الاهتزازات تسريع تدهور لوحة الاتصال.
الحركات الصغيرة المتكررة من الاهتزاز تدريجياً تعمل مفاصل اللحام ومواصلات الاتصال فضفاضة.
فالتفتيش المنتظم لألواح الاتصال في الآلات ذات سرعات الطبول العالية أو اهتزازات القطع الكبيرة هو ممارسة صيانة وقائية سليمة.
استبدال لوحة الاتصال عادةً ما يكون بسيطاً إيقاف تشغيل النظام، توثيق اتصالات الكابلات قبل إزالتها، فصل جميع الكابلات وتركيب اللوحةتتناسب مع لوحة الاستبدال، وإعادة توصيل الكابلات في الترتيب الموثق.
خطوة التوثيق حاسمة
يمكن أن تحتوي لوحات الاتصال على عدة أجهزة توصيل متشابهة المظهر ، ويتسبب تبديل كابلين في توجيه إشارة غير صحيح يمكن أن يسبب أخطاء غير متوقعة وصعبة التشخيص.التقاط صورة أو رسم بياني ترتيب الكابلات قبل البدء في إزالة.
بعد الاستبدال، تأكد من وجود جميع الإشارات المتوقعة على مخرجات لوحة الاتصال قبل تشغيل الآلة.
استخدم شاشات إدخال/إخراج التشخيصية للمتحكم للتحقق من أن مدخلات المجال تقرأ بشكل صحيح وأن أوامر الإخراج تصل إلى أجهزة الميدان.
س1: توقفت إشارات إدخال / إخراج عدة عن العمل في وقت واحد. يبدو أن الكابلات سليمة. هل يمكن أن يكون الخطأ من A20B-1009-0300؟
فشل الإدخال والإخراج المتعدد مع كابلات سليمة هو نمط كلاسيكي لخطوط الاتصال.
يمكن أن يؤدي فشل الحافلة الداخلية لوحة الاتصال إلى إزالة مجموعة من الإشارات في وقت واحد بدلاً من واحدة في وقت واحد.
تحقق من اتصالات لوحة الاتصال على أية علامات على تلف أو تآكل قبل استنتاج أن اللوحة قد فشلت.
نظّف رابطات المكونات، و أعد صب جميع المكونات، وأعيد اختبارها قبل طلب استبدالها.
السؤال الثاني: لوحة الاتصال تظهر علامات حرق مرئية بالقرب من أحد المكونات. هل يمكن إصلاحها؟
علامات الحروق تشير إلى حدوث زيادة في الحمولة السابقة التيار المفرط عبر المرفق أو الدائرة القريبة.
حتى لو تم حل سبب الحمل الزائد، قد تتدهور آثار PCB اللوحة والمكونات القريبة بطرق غير مرئية من السطح.
اللوحات التي تتعرض لحروق لا يمكن الاعتماد عليها استبدالها بدلا من محاولة إصلاح الضرر التجميلي على آثار النحاس المحتملة المعرضة للخطر.
س3: هل تتأثر هذه اللوحة بمتطلبات احتياطي بطارية SRAM؟
لا، لوحات الاتصال سلبية لا تحتوي على ذاكرة ولا معالجات ولا سعة تخزين
لا يوجد أي بيانات لتفقد عند استبدال اللوحة. على عكس استبدال وحدة المعالجة المركزية أو بطاقة الذاكرة ، لا يتطلب تبادل بطاقة الاتصال استعادة البيانات من النسخ الاحتياطي.
تبقى بيانات التحكم في الآلة في لوحات ذاكرة جهاز التحكم، دون أن يتأثر استبدال لوحة الاتصال.
س4: كيف يمكنني التأكد من أن هذا هو لوحة الاتصال الصحيحة لتطبيقي؟
اقرأ رقم الجزء من ملصق اللوحة المثبتة. تطابقها بالضبط مع اللاحظة A20B-1009-0300.
داخل سلسلة A20B-1009 ، توفر أنواع مختلفة ترتيبات مختلفة للموصلات الفيزيائية وتعيينات إشارات مختلفة.
النسخة غير الصحيحة تثبيت ميكانيكيا ولكن توجيه إشارات بشكل غير صحيح. ملصق اللوحة المثبتة هو المعرف النهائي.
السؤال 5: دبوس الاتصال على اللوحة المثبتة ملتوية. هل ينبغي استبدال اللوحة أو تصويب الدبوس؟
يجب أن يتم تصويب المسامير المنحنية على رابط PCB بعناية إذا لم يكن هناك تشوه دائم في قاعدة المسامير. استخدم أدوات صغيرة مناسبة وعمل بحذر.
إذا تم كسر أي دبوس في قاعدته أو إذا تم رفع لوحة PCB التي يتم لحامها إليها ،لا يمكن إصلاح الدبوس المكسور بشكل موثوق بمعايير الجودة المطلوبة لاستخدام لوحات التحكم الصناعية. فحص تحت تكبير قبل أن تقرر
