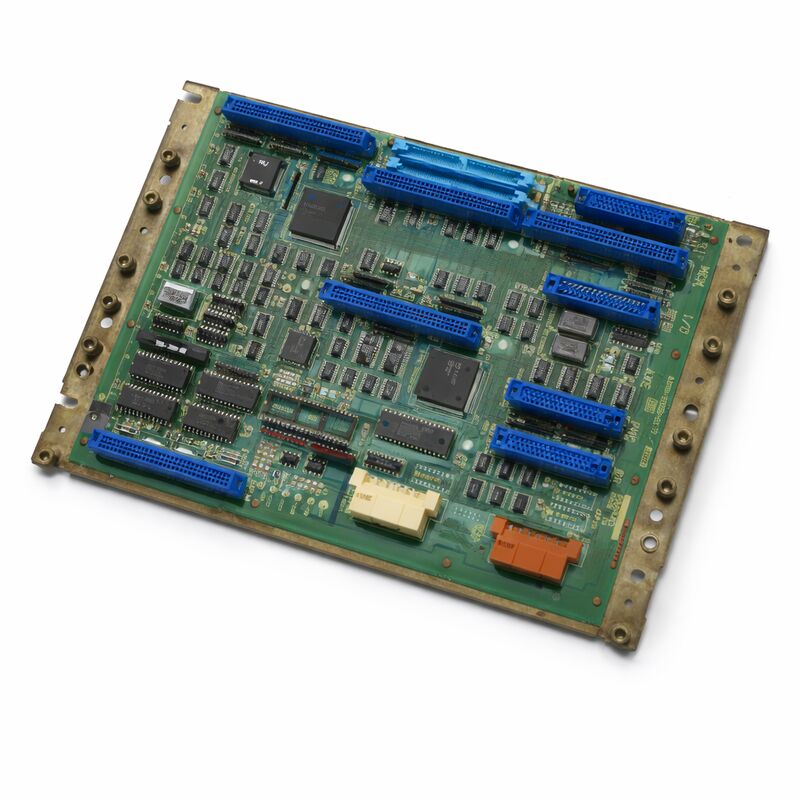

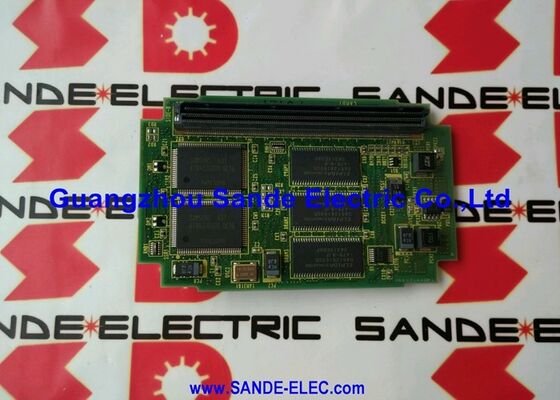

فانوك A20B-2000-0170 اللوحة الأم A20B20000170 A2OB-2OOO-O17O

فانوك A20B-2000-0170 Zero-C Control Master PCB 32-Bit, Series 0MC / 0TC / 0MD / 0TD, أوقف الإنتاج

رقم الجزء:A20B-2000-0170

المصنع:شركة فانوك (اليابان)

نوع المنتج:لوحة التحكم الرئيسية (اللوحة الأم)

الهندسة المعمارية32 بت، بنية تقسيم

أنظمة متوافقة:سلسلة FANUC 0MC، 0TC، 0MD، 0TD (Zero-C)

التكوينات المدعومة:0-T، 0-M، 0-W، 0-P، 0-G

حالة الإنتاج:تم إيقاف إنتاجها؛ خليفتها A20B-2000-0175

وزن:5.36 باوند (حوالي 2.43 كجم)

نظرة عامة

A20B-2000-0170 هو لوحة التحكم الرئيسية للوحة الرئيسية لمراقب FANUC Series Zero-C CNC. إنها اللوحة المركزية التي بنيت حولها وحدة التحكم Zero-C بأكملها.في مصطلحات فانوك الخاصة، هذا هو الرئيسية 32 بت PCB الذي يحدد الجيل من منصة صفر-C والقدرة.

كانت Zero-C واحدة من أكثر أجيال حواسيب CNC نجاحًا ونشرًا على نطاق واسع في FANUC.

وجدت طريقها إلى مراكز التحويل (0TC ، 0TD) ، ومراكز التصنيع (0MC ، 0MD) ، ومجموعة من أنواع الآلات الأخرى في جميع أنحاء صناعة الأدوات الآلية العالمية خلال عصر إنتاجها.

النتيجة هي قاعدة ضخمة من الآلات المثبتة التي لا تزال تعمل في منشآت الإنتاج في جميع أنحاء العالم.A20B-2000-0170 هو البديل الذي يعيد.

اللوحة هي نصف الحجم أصغر من اللوحات الرئيسية من الجيل 0-B السابق.

يعمل كطاولة خلفية للبطاقات الطرفية القابلة للشحن في Zero-C. يتطلب التكوين الأدنى ثلاثة لوحات الطرفية: بطاقة ذاكرة ، بطاقة محور ، وبطاقة إدخال / إخراج.تكوينات أكبر إضافة معالج رسومات، بطاقة PMC-M، لوحات محور إضافية للمحورين الخامس والسادس، وكاسيت الكمبيوتر الشخصي للاتصال DNC.

هذه القدرة على التوسيع ‬ تثبيت نفس اللوحة الرئيسية في العديد من تكوينات الآلة المختلفة ‬ جعلت من Zero-C منصة قابلة للتكوين للغاية لبناة الآلات.

تم إيقاف إنتاج هذه اللوحة من قبل FANUC. الخليفة هي A20B-2000-0175.

عند التسوق، تأكد من التوافق مع بطاقات الأجهزة الطرفية المثبتة وبرامج النظام قبل الطلب.

المواصفات الرئيسية

الهندسة المعمارية المنقسمة المعالجة الموزعة

السمة المميزة لتصميم A20B-2000-0170 هي بنيتها المنقسمة. على عكس لوحات FANUC CNC الرئيسية السابقة التي تركزت معظم المعالجة على لوحة كبيرة واحدة ، فإن هذه اللوحات لا تتميز بالعديد من الأجهزة.لوحة Zero-C الرئيسية توزيع المعالجة عبر لوحات الطرفية من خلال خلفية مشتركة.

تتعامل اللوحة الرئيسية مع وظائف CNC الأساسية مترجم برنامج NC ، حسابات الاندماج ، وإدارة الإحداثيات.لوحة المحور تتعامل مع توليد أوامر الخدمة ومعالجة ردود الفعل بالنسبة لأحواضها المخصصة.

تتعامل لوحة الذاكرة مع تخزين البرامج واستردادها. تتعامل بطاقة PMC-M (عندما تكون مثبتة) مع منطق سلم الآلة بشكل مستقل.

وقد أدى هذا التوزيع في المعالجة إلى العديد من الفوائد العملية. يمكن تحسين كل لوحة لوظيفتها المحددة.

لوحة محور فاشلة لم تقم بإيقاف وظيفة NC الكاملة And the modular architecture allowed the same master board to serve configurations from simple 2-axis turning to complex 5-axis machining — just by changing the mix of peripheral boards plugged into the backplane.

الصفر-C سكين الجيش السويسري من فانوك

كانت إمكانية تكوين Zero-C رائعة لعصرها نفس اللوحة الرئيسية A20B-2000-0170 يمكن أن تخدم محول أدوات عصابة بسيط مع محورينأو مركز طاحونة معقدة مع 5 محاور، محور C، الأدوات الحية، والتحكم في القضبان.

حدد اختيار اللوحة الطرفية وتكوين المعلمات وإصدار برنامج النظام قدرة أي تثبيت معين.

هذه قابلية التكوين تعني أن صفر-سي ظهرت على آلات من المئات من صانعي الآلات المختلفة عبر كل تخصصات التصنيع.

كان تشكيل 0-T يخدم المحولات. كان تشكيل 0-M يخدم مراكز التصنيع.

كان تشكيل 0W يخدم آلات EDM للأسلاك. كان تشكيل 0-P يخدم مطبعات الجهاز. كان تشكيل 0-G يخدم آلات الطحن.

جميعها تعمل من نفس منصة اللوحة الرئيسية

النتيجة العملية للصيانة هي أن لوحات الاستبدال A20B-2000-0170 قابلة للانتقال بين آلات من نفس جيل التحكم ،بشرط أن تكون لوحات الطرفية وبرامج النظام متطابقة بشكل صحيح.

يمكن أن تكون لوحة من 0MC المعطلة محل صالح في 0TC قيد التشغيل إذا تم تأكيد توافق الأجهزة والبرمجيات.

استبدال اللوحة الرئيسية

لا تحتوي اللوحة الرئيسية على أي بيانات خاصة بالجهاز من تلقاء نفسها ، فهي لوحة معالج.يتم تخزين الأداة في بطاقة الذاكرة SRAM ومن.

عند استبدال A20B-2000-0170 ، يتم الحفاظ على هذه البيانات في لوحة الذاكرة ، والتي عادة ما تظل مثبتة.

ومع ذلك، فإن نسخة احتياطية كاملة للبيانات قبل الصيانة إلى بطاقة ذاكرة أو جهاز خارجي هي دائما الممارسة الصحيحة.

إذا كانت بطارية SRAM هامشية وتتفريغ أثناء تبادل اللوحة ، فقد يتم فقدان محتوى SRAM حتى لو ظلت بطاقة الذاكرة مثبتة.

النسخة الاحتياطية المعروفة تجعل تلك الخسارة حدثاً قابلاً للتعافي بدلاً من أزمة.

بعد الاستبدال the controller should complete its normal startup sequence and load the previously stored programs and parameters from the memory board without issue — provided the replacement board is compatible with the installed peripheral boards and system software version.

الأسئلة الشائعة

السؤال 1: يظهر جهاز التحكم صفر-سي إنذار تعادل ذاكرة الوصول العشوائي عند بدء التشغيل. تبدو اللوحات الأخرى طبيعية. هل اللوحة الرئيسية هي الخطأ؟

إنذارات تكافؤ ذاكرة الوصول العشوائي في نظام Zero-C تشير إلى خطأ في الذاكرة، ولكن الذاكرة قد تكون على لوحة الذاكرة بدلاً من اللوحة الرئيسية.

تحقق من عنوان الذاكرة التي تشير إليها إشارات الإنذار ، وستشير مخرجات تشخيصية جهاز التحكم إلى ما إذا كان الخطأ في ذاكرة الذاكرة الشائعة أو ذاكرة الذاكرة NC أو ذاكرة الذاكرة PMC.

إذا كان الخطأ يُشير إلى ذاكرة الوصول الذاتية لللوح الرئيسي، فإن اللوح الرئيسي مشتبه به.

إذا كانت تشير إلى ذاكرة الـ RAM الخاصة بطاقة الذاكرة، يجب التحقيق في بطاقة الذاكرة أولاً.

السؤال 2: الآلة لديها تكوين 0TC. هل A20B-2000-0170 من آلة 0MC يمكن استبدالها؟

نعم، أجهزة اللوحة الرئيسية شائعة عبر تكوينات 0TC و 0MC.

يتم تحديد الاختلافات بين تكوينات مركز التدوير والمعالجة بواسطة لوحة المحور وبرنامج النظام والمعايير وليس اللوحة الرئيسية نفسها.

يمكن أن تخدم لوحة رئيسية من 0MC تثبيت 0TC ، شريطة تأكيد التوافق بين لوحات الطرفية وتحميل برنامج النظام بشكل صحيح.

دائماً قم بنسخ الاحتياطي للنظام المثبت قبل محاولة التبادل

السؤال الثالث: A20B-2000-0170 يعمل ولكن الشاشة تظهر شاشة بيضاء بدون نص بدء تشغيل وحدة التحكم. ماذا يحدث؟

عادة ما تشير الشاشة البيضاء عند بدء التشغيل إلى أن النظام الفرعي الرسومات قد تلقى إشارة ولكن معالج NC لم يبدأ بعد أو توقف في وقت مبكر من تسلسل التشغيل.تحقق من وجود أي أنماط إنذار LED مرئية على اللوحة الرئيسية.

تشمل الأسباب الشائعة فشل لوحة الذاكرة ، أو محتوى FROM المتلف ، أو خطأ في دوائر المعالج الخاصة باللوحة الرئيسية.

فحصي اتصالات اللوحة الطرفية وتأكدي من أن اللوحة الذاكرة مثبتة بشكل صحيح

السؤال 4: هل يمكن للوحة الخليفة A20B-2000-0175 أن تحل محل A20B-2000-0170 مباشرة؟

الـ -0175 هو الخليفة المحدد لـ -0170 ، ولكن يجب تأكيد قابلية التبادل المباشر للمركز المحدد.

اللوحات الخلفية في سلسلة FANUC Zero-C عادة ما تعالج مراجعات الأجهزة مع الحفاظ على التوافق الوظيفي ،ولكن يجب التحقق من إصدار برنامج النظام وتكوين اللوحة الطرفية مقابل نطاق التوافق -0175 قبل التثبيت.

اتصل بصانع آلة الأدوات أو منظمة خدمة FANUC المؤهلة للحصول على تأكيد محدد لتكوينك.

السؤال 5: تظهر آلة صفر-سي إنذار خدمة بعد استبدال اللوحة الرئيسية باللوحة الاحتياطية التي تم اختبارها. لم يتم تغيير ألواح المحور. ما الذي قد يسبب هذا؟

إنذار الخدمة الذي يظهر فقط بعد استبدال لوحة رئيسية يشير إلى مشكلة اتصال بين اللوحة الرئيسية الجديدة ولوحات المحور القائمة.

تأكد من أن اللوحة الرئيسية مثبتة بالكامل في الطابق الخلفي وأن جميع الاتصالات بين اللوحات تعمل.

تأكد أيضاً من أن معايير النظام، وتحديداً معايير واجهة الخدمة، سليمة في لوحة الذاكرة.

إذا فقدت المعلمات أثناء التبديل، يجب أن يعيد استعادة المعلمات من النسخ الاحتياطي وإعادة إدخال المعلمات الخدمية لحل الإنذار.
