| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-2000-0175 |

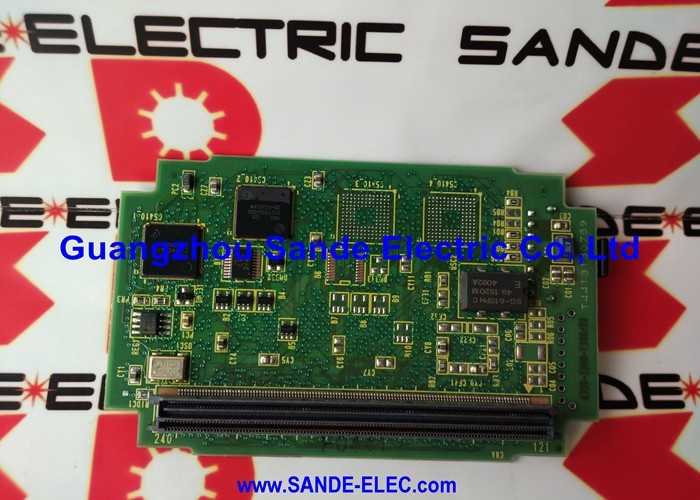

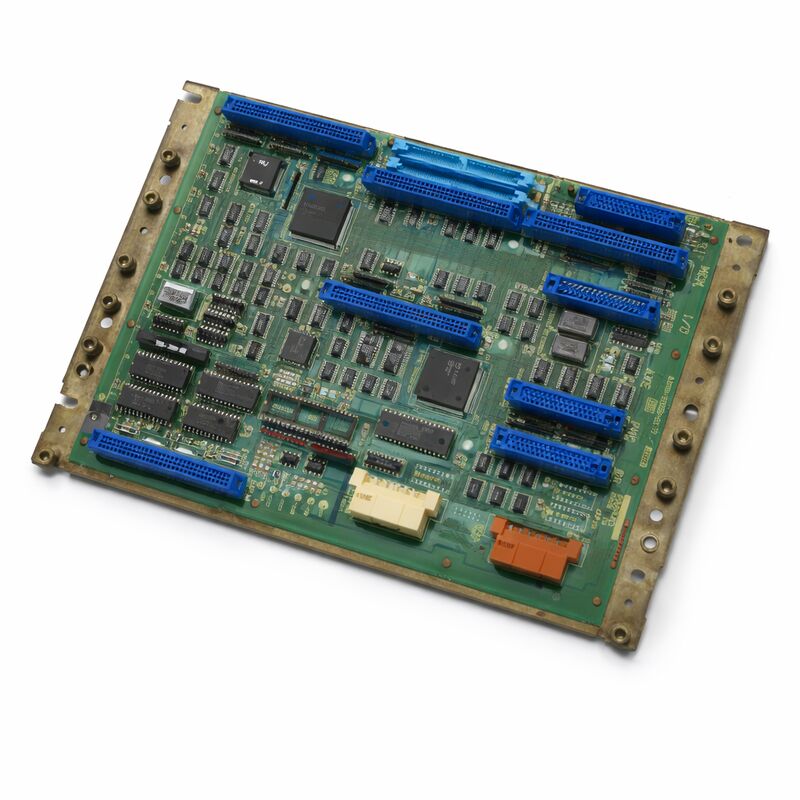

رقم القطعة: A20B-2000-0175
الشركة المصنعة: FANUC Corporation (اليابان)
نوع المنتج: لوحة التحكم الرئيسية (اللوحة الأم)
المعالج: Intel 486 ثنائي 32 بت
الهيكلية: هيكلية مقسمة (موزعة)
الأنظمة المتوافقة: FANUC FS0-C, FS0-D, FS-0MD, FS-0TD (Zero-C / Zero-D)
التكوينات المدعومة: 0-T, 0-M, 0-W, 0-P, 0-G
السابق: A20B-2000-0170
A20B-2000-0175 هي لوحة التحكم الرئيسية ثنائية 32 بت لأنظمة CNC من سلسلة Zero-C و Zero-D من FANUC. وهي خليفة A20B-2000-0170، وتشارك نفس الهيكلية الأساسية ولكنها تتضمن معالج Intel 486 أسرع بدلاً من معالج اللوحة الأقدم.
أدى تحسين سرعة المعالجة إلى تحسين أداء وقت الدورة والاستجابة لجهاز CNC دون الحاجة إلى تغييرات في تكوين لوحات الأجهزة الطرفية لوحدة التحكم.
مثل سابقتها، A20B-2000-0175 هي لوحة نصف حجم تعمل كلوحة خلفية ووحدة معالجة مركزية لوحدة تحكم Zero-C بأكملها.
جميع لوحات الأجهزة الطرفية — بطاقة الذاكرة، لوحة التحكم في المحور، لوحة الإدخال/الإخراج، ومعالج الرسومات الاختياري وبطاقة PMC-M — يتم توصيلها بهذه اللوحة الرئيسية أو تتصل من خلالها. تقوم اللوحة الرئيسية بتنسيق كل هذه، وإدارة استيفاء CNC، وتنفيذ البرنامج، والاتصال بين كل نظام فرعي.
منصة Zero-C، المبنية حول هذه اللوحة، كانت واحدة من أكثر أجيال وحدات التحكم انتشارًا لشركة FANUC.
قابليتها الاستثنائية للتكوين — تغطي الخراطة، التفريز، EDM، التجليخ، مكابس الثقب، وأنواع الآلات الأخرى من نفس منصة الأجهزة — جعلتها الخيار لمجموعة واسعة من مصنعي أدوات الآلات.
الآلات التي تعمل بهذه الوحدة لا تزال قيد الإنتاج عالميًا. A20B-2000-0175 هي القطعة التي تبقيها قيد التشغيل عند فشل اللوحة الرئيسية.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A20B-2000-0175 |
| الشركة المصنعة | FANUC Corporation |
| نوع المنتج | لوحة التحكم الرئيسية (اللوحة الأم) |
| المعالج | Intel 486 ثنائي 32 بت |
| تنسيق اللوحة | نصف حجم، سطح مركب |
| الهيكلية | مقسمة (موزعة) عبر لوحات الأجهزة الطرفية |
| الأنظمة المتوافقة | FS0-C, FS0-D, FS-0MC, FS-0TC, FS-0MD, FS-0TD |
| التكوينات | 0-T, 0-M, 0-W, 0-P, 0-G |
| السابق | A20B-2000-0170 |
| التحكم في المحور | 2 إلى 4 محاور (يعتمد على لوحة المحور المثبتة) |
| الأصل | اليابان |
| درجة حرارة التشغيل | 0 – 55 درجة مئوية |
| درجة حرارة التخزين | −20 – 60 درجة مئوية |
| الحالة المتاحة | جديد (فائض) / مجدد / مُصلح |
الاختلاف الرئيسي في الأجهزة بين A20B-2000-0175 وسابقتها هو المعالج. يستخدم -0175 معالج Intel 486، والذي وفر تحسينًا قابلاً للقياس في إنتاجية المعالجة مقارنة بوحدة المعالجة المركزية للوحة الأقدم.
في مصطلحات CNC، تجلى هذا التحسين في المعالجة في استيفاء أسرع — أوقات دورة أقصر لنفس برامج الحركة.
في الآلات التي تعمل ببرامج تحديد الكفاف المعقدة مع العديد من حركات القطاعات القصيرة، سمحت مساحة المعالجة الإضافية لوحدة التحكم بالنظر إلى الأمام بشكل أبعد والاستيفاء بشكل أكثر سلاسة.
تعامل معالج 486 أيضًا مع الاتصال بلوحات الأجهزة الطرفية بشكل أسرع، مما قلل من زمن الاستجابة في حلقة التحكم الإجمالية.
كان هذا التحسين كبيرًا دون أن يكون مزعجًا. ظلت منظومة لوحات الأجهزة الطرفية — لوحات الذاكرة، لوحات المحاور، لوحات الإدخال/الإخراج — متوافقة.
يمكن ترقية وحدة تحكم تعمل بـ -0170 إلى -0175 عن طريق استبدال اللوحة الرئيسية ونقل وحدات SMD، بشرط أن تكون لوحات الأجهزة الطرفية متوافقة مع توقيت المعالج الأسرع.
لوحة Zero-C الرئيسية هي مركز هيكلية معالجة مقسمة. تتعامل اللوحة الرئيسية نفسها مع نواة NC — حسابات الاستيفاء، تحليل البرنامج، إدارة الإحداثيات. تعمل لوحة المحور المثبتة على اللوحة الرئيسية على واجهة السيرفو الرقمية، وتحويل المواقع المحسوبة بواسطة NC إلى أوامر عرض النبضة التي تشغل مضخمات السيرفو.
تحتوي لوحة الذاكرة على برامج النظام والمعلمات وبرامج NC.
تقوم لوحة الإدخال/الإخراج بتوصيل الأسلاك الميدانية للآلة — المستشعرات، الملفات اللولبية، المفاتيح.
كان هذا الفصل في الوظيفة متعمدًا. تعاملت كل لوحة مع مهمتها المحددة دون التنافس مع الآخرين على وقت المعالجة.
كان النظام قابلاً للصيانة أيضًا: لوحة محور معطلة لم تؤثر على NC، ويمكن استبدال لوحة ذاكرة معطلة دون إزعاج اللوحة الرئيسية.
الحد الأدنى لتكوين نظام Zero-C وظيفي هو ثلاث لوحات: لوحة رئيسية، لوحة ذاكرة، لوحة محور، ولوحة إدخال/إخراج — عادةً ما تتضمن الآلة أيضًا خرطوشة كمبيوتر للاتصال DNC.
تضيف التكوينات الأكبر نظامًا فرعيًا لمعالج الرسومات لعرض محسّن، ولوحة PMC-M لبرامج السلم الأكثر تعقيدًا، ولوحات محاور إضافية للمحاور الخامسة أو السادسة.
A20B-2000-0175 هي البديل المخصص لـ A20B-2000-0170. في معظم التكوينات، تقبل -0175 نفس لوحات الأجهزة الطرفية ونفس وحدات SMD (إن وجدت) مثل -0170. عند استبدال -0170 بـ -0175، تظل لوحات الأجهزة الطرفية في مكانها ويتم نقل وحدات SMD إذا كانت قابلة للتطبيق.
متطلب التوافق الرئيسي للتحقق منه قبل الاستبدال هو إصدار برنامج النظام.
يستخدم -0175 مراجعة أجهزة لاحقة. يجب أن يكون برنامج النظام الموجود على لوحة الذاكرة متوافقًا مع مراجعة لوحة -0175.
في معظم الحالات، لا يمثل هذا مشكلة، ولكن وحدات التحكم التي تعمل بإصدارات برامج نظام Zero-C مبكرة جدًا قد تتطلب تحديثًا لبرنامج النظام عند الانتقال إلى -0175.
س1: تعمل آلة Zero-C ولكن وقت الدورة يبدو أبطأ من المتوقع. هل يمكن أن تعمل اللوحة الرئيسية بأداء أقل من الأداء المقصود؟
يمكن أن ينبع وقت الدورة البطيء في نظام Zero-C من معلمات النظر إلى الأمام غير الصحيحة، أو دائرة ساعة متدهورة على اللوحة الرئيسية، أو حمل مقاطعة مفرط من لوحة طرفية. تحقق من شاشات التشخيص لوحدة التحكم بحثًا عن أي مؤشرات انشغال للمعالج.
إذا تدهورت مذبذب الساعة الخاص باللوحة، فقد تعمل بتردد أقل من ترددها المقدر — هذا ينتج تباطؤًا ثابتًا وقابلًا للتكرار بدلاً من أعطال متقطعة.
استبدال اللوحة هو العلاج الموثوق الوحيد لدائرة ساعة معطلة.
س2: بعد استبدال -0170 بـ -0175، تبدأ الآلة ولكن لوحة المحور لا يتم التعرف عليها. ما الذي يمكن أن يسبب ذلك؟
فشل التعرف على لوحة المحور بعد استبدال اللوحة الرئيسية يشير عادةً إلى عدم توافق في التوقيت أو مراجعة الأجهزة بين -0175 ولوحة المحور. تأكد من أن مراجعة لوحة المحور ضمن نطاق التوافق لـ -0175.
تحقق من توصيلات اللوحة الخلفية بين اللوحة الرئيسية ولوحة المحور. تحقق أيضًا من أن أي مفاتيح تكوين على لوحة المحور مضبوطة بشكل صحيح لعدد محاور النظام.
س3: يتم تشغيل آلة Zero-C، ولكن الشاشة تظل فارغة بعد وميض البدء الأولي. تبدو اللوحات الأخرى طبيعية. هل اللوحة الرئيسية معطلة؟
شاشة فارغة بعد البدء الأولي تعني عادةً أن معالج NC لم يكمل تسلسل بدء التشغيل الخاص به.
يمكن أن تكون هذه اللوحة الرئيسية نفسها، أو لوحة الذاكرة التي تحاول اللوحة الرئيسية تحميل البرنامج منها.
راقب مؤشرات LED التشخيصية على اللوحة الرئيسية لحالة تسلسل بدء التشغيل. تشير لوحة تتوقف في منتصف الطريق بنمط LED محدد إلى موقع خطأ محدد في مخطط تشخيص FANUC.
يشير لوحة لا تنتج أي نشاط LED على الإطلاق إلى خطأ في المعالج أو خطأ في الطاقة على اللوحة الرئيسية.
س4: هل A20B-2000-0175 قابلة للتبديل بين آلة 0MC و 0TD؟
أجهزة اللوحة الرئيسية هي نفسها لجميع متغيرات Zero-C. ما يختلف بين أنواع الآلات هو برنامج النظام، ولوحة المحور، والمعلمات — وليس اللوحة الرئيسية.
يمكن أن تخدم لوحة من 0MC آلة 0TD والعكس صحيح، بشرط أن تكون لوحات الأجهزة الطرفية وبرنامج النظام والمعلمات مناسبة للآلة المستهدفة.
قم دائمًا باستعادة نسخة احتياطية من بيانات الآلة المستهدفة بعد أي استبدال للوحة الرئيسية.
س5: تم شراء لوحة -0175 كقطعة احتياطية تم اختبارها. كيف يجب تخزينها للحفاظ على حالتها؟
قم بالتخزين في عبوة أصلية أو بديلة مضادة للكهرباء الساكنة في درجة حرارة الغرفة المستقرة. حافظ عليها بعيدًا عن الرطوبة وأشعة الشمس المباشرة والحرارة الشديدة.
قم بتسمية الحقيبة برقم القطعة وتاريخ الاختبار. كل بضع سنوات، افحص نقاط اتصال اللوحة بحثًا عن أي أكسدة.
إذا كانت اللوحة تحمل بطارية احتياطية لـ SRAM، فتحقق من البطارية واستبدلها قبل الحاجة إلى اللوحة في الخدمة — فشل البطارية أثناء التخزين لا يؤثر على اللوحة نفسها، ولكنه يعني أن بيانات SRAM لن تبقى إذا تم تشغيل اللوحة ببيانات في SRAM.
