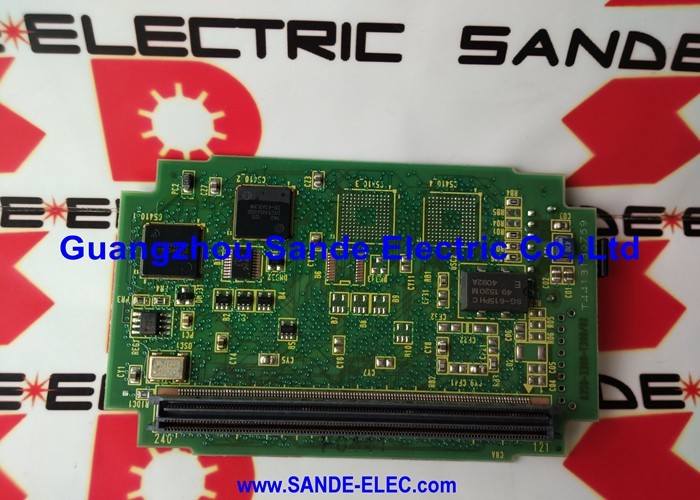

فانوك A20B-2001-0120 لوحة الحاسب الآلي A20B20010120 A2OB-2OO1-O12O

FANUC A20B-2001-0120 | لوحة PCB رئيسية بحجم نصف لـ Series 0-D — وحدة تحكم CNC 0-MD / 0-TD، أصل ياباني

رقم القطعة: A20B-2001-0120

الشركة المصنعة:شركة FANUC (اليابان)

نوع المنتج:لوحة PCB رئيسية (اللوحة الأم / اللوحة الخلفية)

سلسلة اللوحة: A20B-2001

الجيل: Series 0 Model D (منتصف الجيل، بحجم نصف)

الأنظمة المتوافقة: وحدات تحكم CNC Series 0-D — 0-MD، 0-TD

الهيكلية: موزعة — لوحات طرفية تتصل باللوحة الرئيسية

اللوحات الطرفية: الذاكرة، المحور، الإدخال/الإخراج، PMC (خرطوشة أو لوحة)

نظرة عامة

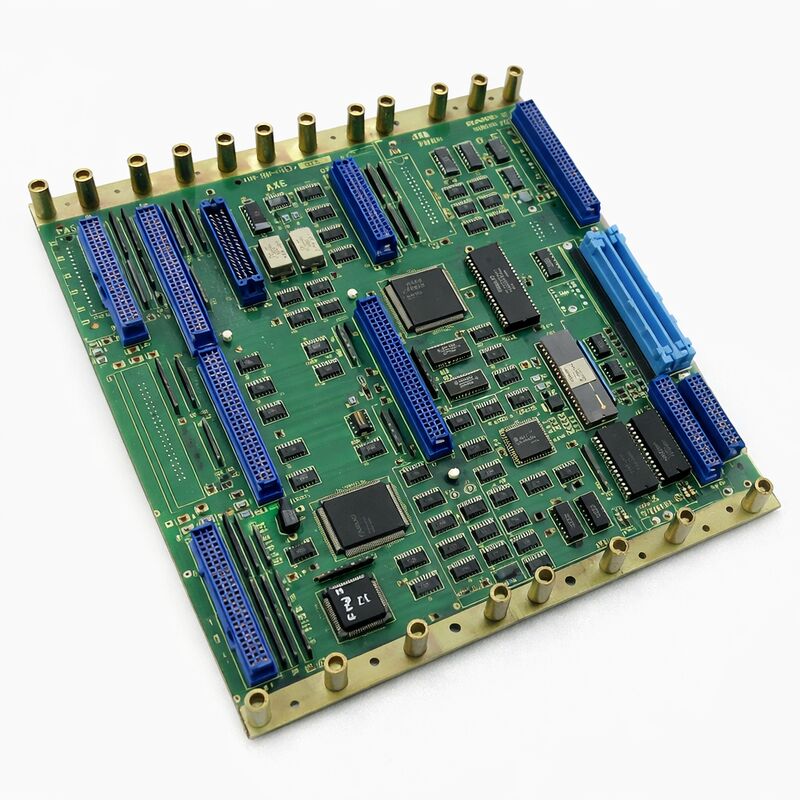

إن A20B-2001-0120 هي لوحة PCB الرئيسية لوحدات تحكم CNC من Series 0 Model D من FANUC — اللوحة الأم ذات الحجم النصفي التي تقع في مركز هيكلية وحدة التحكم 0-D. تحتل موقعًا محددًا في التسلسل الزمني لسلسلة FANUC 0: لوحة منتصف الجيل تقع بين متغيرات 0-C الأقدم ذات الحجم الكامل والتصاميم اللاحقة ذات الحجم النصفي التي تبعتها.

لقد حسّن جيل 0-D هيكلية 0-C بتحديثات لسرعة المعالجة، ودعم واجهة المحرك التسلسلي، وقدرة النظام مع الحفاظ على نفس الهيكلية الأساسية للوحة الموزعة التي جعلت سلسلة 0 قابلة للتكيف للغاية.

دور اللوحة الرئيسية هو هيكلي، وليس حسابيًا فقط. إنها اللوحة الخلفية المادية والكهربائية التي تتصل بها جميع اللوحات الأخرى في وحدة التحكم. تتصل لوحات الذاكرة، ولوحات التحكم في المحور، ولوحات الإدخال/الإخراج، ولوحات PMC بـ A20B-2001-0120 وتتواصل من خلالها.

تنسق اللوحة الرئيسية الناقل الذي تشترك فيه هذه اللوحات الطرفية. كما أنها تحمل المعالج الرئيسي الذي يشغل برنامج نظام تشغيل CNC ويفسر برامج G-code و M-code التي تشغل الآلة.

وجدت FANUC 0-D طريقها إلى عدد هائل من أدوات الآلات — مراكز الخراطة في تكوين 0-TD، ومراكز التشغيل في تكوين 0-MD، ومتغيرات 0-WD، 0-PD المختلفة لتطبيقات EDM السلكية وآلات الثقب. لا تزال العديد من هذه الآلات قيد الاستخدام الإنتاجي اليوم.

إن A20B-2001-0120 هي المكون الذي يبقيها قيد التشغيل.

المواصفات الرئيسية

الهيكلية الموزعة — كيف تعمل وحدة تحكم 0-D

فهم A20B-2001-0120 يعني فهم الهيكلية الموزعة لسلسلة 0.

اللوحة الرئيسية ليست مكتفية ذاتيًا. لا تحتوي على دوائر التحكم في المحور، أو واجهة الإدخال/الإخراج، أو الذاكرة بنفسها.

تتم معالجة هذه الوظائف بواسطة لوحات طرفية مخصصة تتصل بموصلات اللوحة الرئيسية.

تقوم اللوحة الرئيسية بتوجيه إشارات الناقل بينها وتوفر موارد المعالج والساعة المشتركة التي تحتاجها.

في أبسط تكوين 0-D، ترافق ثلاث لوحات طرفية اللوحة الرئيسية: لوحة ذاكرة تحتوي على معلمات النظام والبرامج؛ لوحة محور تتحكم في محركات السيرفو؛ ولوحة إدخال/إخراج تتفاعل مع الأسلاك الميدانية للآلة.

يعمل برنامج سلم PMC — منطق الأتمتة الخاص بالآلة — من خرطوشة PMC أو لوحة PMC مخصصة. تضيف التكوينات الأكثر تعقيدًا معالج رسومات لوظائف عرض محسّنة، ولوحات محور إضافية للتحكم في المحور الخامس والسادس، ولوحات وحدة معالجة مركزية فرعية للتحكم المتزامن أو متعدد المسارات.

كانت هذه القابلية للتكوين هي السمة المميزة لسلسلة 0.

يمكن للوحة الرئيسية نفسها أن تخدم مخرطة بسيطة ثنائية المحور أو مركز تشغيل معقد بستة محاور ببساطة عن طريق تغيير اللوحات الطرفية التي تم تركيبها. يمكن لبناة الآلات والمستخدمين النهائيين توسيع القدرة مع نمو المتطلبات.

شكل الحجم النصفي

يشير تعيين "الحجم النصفي" إلى الأبعاد المادية لـ A20B-2001-0120 مقارنة بلوحات 0-series الرئيسية الأقدم. شغلت لوحات 0-series الرئيسية ذات الحجم الكامل الأقدم مساحة أكبر في هيكل وحدة التحكم.

قلل تصميم الحجم النصفي من مساحة اللوحة مع الحفاظ على القدرة الوظيفية الكاملة — تطور هندسي سمح بأغلفة وحدات تحكم أصغر دون التضحية بأي من خيارات تكوين النظام.

كما قلل شكل الحجم النصفي من عدد فتحات الموصلات على اللوحة الرئيسية، مما يحدد بدوره الحد الأقصى لعدد اللوحات الطرفية التي يمكن توصيلها مباشرة.

بالنسبة للتكوينات التي تتطلب لوحات أكثر من السعة المباشرة للوحة الرئيسية، تقوم اللوحات الفرعية أو اللوحات الخلفية الموسعة بتوسيع النظام.

تحدد وثائق FANUC لتكوين الآلة المحدد بالضبط اللوحات المطلوبة وكيفية ترتيبها.

صيانة لوحة 0-D الرئيسية

عادةً ما يتجلى فشل A20B-2001-0120 في فشل كامل لوحدة التحكم — لا يبدأ النظام، أو يتوقف مبكرًا في تسلسل بدء التشغيل الخاص به مع إنذار نظام. قبل استنتاج أن اللوحة الرئيسية قد فشلت، يجب فصل اللوحات الطرفية وإعادة توصيلها، وفحص نقاط اتصال الموصل، والتحقق من جهد مزود الطاقة. يتحول عدد من حالات فشل اللوحة الرئيسية الظاهرة إلى أخطاء على مستوى الموصل أو مشاكل في مزود الطاقة.

عندما يتم التأكد من أن اللوحة الرئيسية هي مصدر الخطأ، تصبح حالة النسخ الاحتياطي للمعلمات حرجة.

عادةً ما تكون ذاكرة SRAM لوحدة تحكم 0-D — التي تحتفظ بمعلمات CNC، ومعلمات PMC، وبرامج الأجزاء المخزنة — مدعومة بالبطارية وتقع على لوحة الذاكرة، وليس على اللوحة الرئيسية نفسها. في معظم تكوينات 0-D، تظل بيانات لوحة الذاكرة سليمة بعد استبدال اللوحة الرئيسية دون فقدان، بشرط التعامل مع لوحة الذاكرة بشكل صحيح أثناء التبديل.

تعتمد إجراءات النسخ الاحتياطي والاستعادة المحددة على تكوين الآلة.

أسئلة متكررة

س1: تعرض وحدة تحكم Series 0-D جميع مصابيح LED مضاءة عند التشغيل ولكن لا يظهر شيء على شاشة CRT/العرض. تم التأكد من أن شاشة CRT نفسها تعمل. هل A20B-2001-0120 هو الخطأ المحتمل؟

جميع مصابيح LED مضاءة عند التشغيل دون تهيئة العرض يتوافق مع فشل اللوحة الرئيسية في إكمال تسلسل بدء التشغيل الخاص بها.

ومع ذلك، يمكن أن ينتج هذا العرض أيضًا عن فشل لوحة الذاكرة — إذا لم تتمكن اللوحة الرئيسية من قراءة برنامج النظام من لوحة الذاكرة، فإنها تتوقف عند هذه المرحلة.

تحقق من موصل لوحة الذاكرة وتثبيتها أولاً. إذا كانت لوحة الذاكرة مثبتة بشكل صحيح واستمر العرض، فإن اللوحة الرئيسية هي المشتبه به الرئيسي.

س2: تم الحصول على لوحة A20B-2001-0120 بديلة. هل هناك أي إعدادات على اللوحة الرئيسية نفسها تحتاج إلى نقلها من الأصلية؟

قد تحتوي A20B-2001-0120 على مفاتيح DIP أو إعدادات توصيل تقوم بتكوين خيارات الأجهزة لوحدة التحكم — عدد المحاور، نوع الواجهة، وإعدادات مماثلة على مستوى النظام. قبل إزالة اللوحة الأصلية، قم بتوثيق أو تصوير جميع مواضع المفاتيح والتوصيلات عليها.

يجب ضبط اللوحة البديلة بشكل متطابق. يمكن أن تتسبب الإعدادات غير الصحيحة في حدوث إنذارات أو سلوك محور غير صحيح حتى مع لوحة تعمل بشكل جيد.

س3: كانت الآلة مخزنة لمدة عامين. عند التشغيل، تم فقدان جميع المعلمات وتظهر وحدة التحكم خطأ في الذاكرة. هل A20B-2001-0120 هو الخطأ؟

فقدان المعلمات بعد التخزين الممتد يشير دائمًا إلى بطارية احتياطية SRAM مستنفدة — وليس فشل اللوحة الرئيسية.

في هيكلية 0-D، توجد البطارية عادةً على لوحة الذاكرة. تحقق من البطارية الموجودة على لوحة الذاكرة واستبدلها.

استعادة المعلمات من النسخ الاحتياطي. فقط إذا استمرت المشكلة بعد استبدال البطارية، يجب فحص اللوحة الرئيسية.

س4: هل A20B-2001-0120 متوافقة مع وحدات تحكم Series 0-C أو 0-F؟

استخدمت سلسلة 0 مفاهيم هيكلية متشابهة عبر الأجيال C و D و F، ولكن اللوحات الرئيسية ليست قابلة للتبديل بين الأجيال.

تختلف ترتيبات الموصلات، وتوقيت الناقل، وتوافق المعالج.

تم تصميم A20B-2001-0120 خصيصًا لجيل 0-D. قد يؤدي تركيبها في هيكل 0-C أو 0-F إلى عدم تطابق الموصل المادي أو عدم توافق كهربائي.

قم دائمًا بمطابقة اللوحة الرئيسية مع جيل وحدة التحكم المحدد.

س5: لا تزال آلة 0-D قيد الإنتاج ولكن إلكترونيات التحكم تتقادم. في أي نقطة يجب استبدال اللوحة الرئيسية مقابل تجديدها؟

يؤدي تجديد مستوى اللوحة — استبدال المكثفات الإلكتروليتية، والبطارية، وأي مكونات سلبية متدهورة — إلى إطالة العمر الخدمي بشكل كبير للوحات التي تعمل ولكنها تظهر أعراضًا مرتبطة بالعمر مثل إعادة التشغيل المتقطع.

يعد الاستبدال الكامل للوحة الرئيسية مناسبًا عندما يكون للوحة فشل مؤكد في المكونات غير قابل للإصلاح اقتصاديًا، أو عندما يكون هناك بديل مجدد تم اختباره ومتاح، ويكون خطر الإنتاج لتشغيل لوحة أصلية متقادمة غير مقبول.

الاحتفاظ بـ A20B-2001-0120 احتياطية تم اختبارها في الموقع هو التخفيف العملي الأكثر للمخاطر لآلة 0-D حرجة للإنتاج.
