| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-2001-0930 |

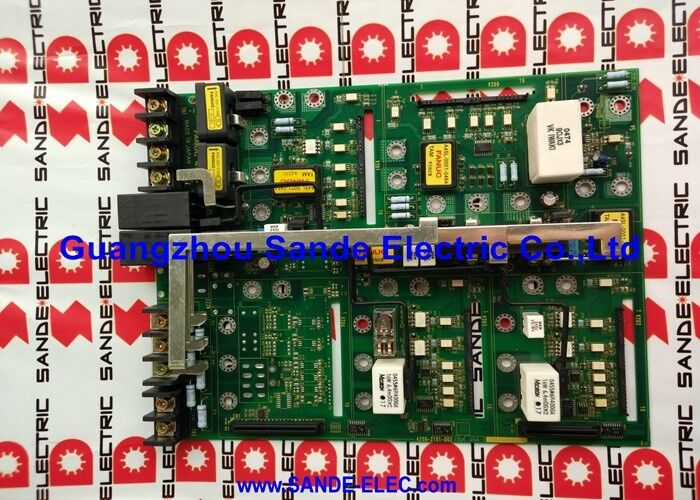

A20B-2001-0930 هو PCB للتحكم من النوع A - البطاقة العلوية (الأمامية) - في وحدات مضخم الصوت المؤازر ألفا أحادية المحور من سلسلة A06B-6079 من FANUC. إنها الطبقة الذكية لوحدة SVM1: فهي تتلقى أوامر الحركة من CNC عبر واجهة Type-A PWM، وتعالج ردود فعل تشفير محرك سيرفو ألفا، وتدير حلقة التحكم المؤازرة، وتدفع ترانزستورات الطاقة في لوحة الأسلاك الموجودة أسفلها.
يتحكم واحد A20B-2001-0930 في محور واحد. هذا هو المعادل أحادي المحور للطراز A20B-2001-0940 (الذي يتحكم في ثلاثة محاور في وحدة SVM3 ثلاثية المحاور). يقوم كل منها بتشغيل عدد المحور الخاص به بشكل مستقل، مع التحكم في PCB باعتباره العنصر الوظيفي المشترك عبر وحدة SVM1 التي تتراوح من 12 أمبير إلى 80 أمبير.
تعرض شاشة LCD المثبتة في الأمام رموز الحالة والإنذار للمحور — شاشة مكونة من رقمين تشير إلى حالة التشغيل أثناء التشغيل العادي ورقم إنذار عند حدوث خطأ. تعد هذه الشاشة أول أداة تشخيصية عند حدوث خلل في محور ألفا المؤازر: يحدد رمز الإنذار الموجود على شاشة LCD ما إذا كان العطل في مرحلة الطاقة، أو المحرك، أو جهاز التشفير، أو واجهة الاتصال بين CNC ومحرك الأقراص.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | A20B-2001-0930 |
| وحدة القيادة | A06B-6079 (ألفا SVM1) |
| واجهة | النوع أ PWM |
| المحاور التي تسيطر عليها | 1 |
| النطاق الحالي | 12A إلى 80A (فئة SVM1) |
| المحركات المتوافقة | ألفا A1/3000 إلى A22/2000 |
| عرض الحالة | شاشة LCD (إنذار/حالة مكونة من رقمين) |
| البديل المجاور | A20B-2001-0932 (SVM1-130) |
| مسلسل | A20B-2001 |
يستخدم A06B-6079 Alpha SVM واجهة Type-A - إشارات PWM (تعديل عرض النبض) المحمولة على الكابل بين لوحة واجهة مؤازرة CNC ووحدة المحرك. يتلقى A20B-2001-0930 أوامر PWM الحالية من CNC، ويقوم بمعالجتها من خلال حلقة مؤازرة، ويقوم بتشغيل ترانزستورات الإخراج وفقًا لذلك. كما أنه يعيد إشارات الإنذار وإشارات VRDY (جاهزة للسرعة) مرة أخرى إلى CNC من خلال نفس واجهة الكابل.
تضع واجهة Type-A جيل A06B-6079 SVM قبل واجهة الألياف الضوئية FSSB المستخدمة في سلسلة A06B-6096 وسلسلة Alpha i الأحدث. نوعي الواجهة غير متوافقين - لا يمكن استبدال محرك الأقراص من النوع A بمحرك FSSB دون تغيير أجهزة واجهة مؤازرة CNC. تأكد من نوع الواجهة من وحدة محرك الأقراص المثبتة قبل تحديد بديل.
Q1: يُظهر محور Alpha SVM1 إنذارًا. كيف يتم تحديد A20B-2001-0930 كمصدر الخطأ؟
تحقق من شاشة LCD الموجودة على وجه الوحدة - يحدد الرمز المكون من رقمين فئة الإنذار. تشير الإنذارات التي تشير إلى اتصال مؤازر (خطأ VRDY أو خطأ في الاتصال) أو فشل تهيئة بطاقة التحكم على محور واحد إلى لوحة التحكم PCB A20B-2001-0930. تشير إنذارات مرحلة الطاقة (التيار الزائد، خطأ IPM، خطأ ناقل التيار المستمر) إلى لوحة الأسلاك/الطاقة الموجودة أسفلها. تأكد من عدم تلف محركات المحور والكابلات قبل الانتهاء من فشل بطاقة التحكم.
س2: ما الفرق بين A20B-2001-0930 وA20B-2001-0932؟
كلاهما عبارة عن مركبات ثنائي الفينيل متعدد الكلور للتحكم أحادي المحور Alpha SVM1 Type-A في سلسلة A06B-6079. يغطي -0930 النطاق الحالي SVM1 القياسي (12A إلى 80A). يرتبط -0932 بوحدة SVM1-130 (فئة 130A). وهي غير قابلة للتبديل - يجب أن يتطابق PCB للتحكم مع مرحلة الطاقة التي يطلبها. قم بتأكيد اللاحقة الدقيقة من ملصق لوحة الأسلاك الخاصة بالوحدة المثبتة.
س3: هل يمكن اختبار A20B-2001-0930 بمعزل عن وحدة SVM1 الكاملة؟
لا. يتطلب التحقق الوظيفي تشغيل وحدة SVM1 الكاملة باستخدام محرك سيرفو Alpha متصل تحت الحمل - وهي ظروف لا يمكن تكرارها على منصة بدون مجموعة محرك الأقراص الكاملة. يعد اختبار المبادلة باستخدام A20B-2001-0930 الذي تم تأكيد جودته في الوحدة الكاملة هو طريقة التشخيص والتحقق النهائية.
س4: هل هناك مفاتيح تكوين على A20B-2001-0930 يجب ضبطها بشكل صحيح؟
يحمل PCB للتحكم من النوع A مفاتيح تكوين لمعلمات المحور وإعدادات الواجهة. قبل إزالة البطاقة الأصلية، قم بتصوير أو تسجيل جميع أوضاع التبديل. يجب تكوين الاستبدال بشكل مماثل. تؤدي إعدادات المحول غير الصحيحة إلى فشل VRDY، أو رموز إنذار خاطئة، أو سلوك مؤازر لا يتوافق مع توقعات CNC.
س5: أين يتم الحصول على A20B-2001-0930؟
من خلال سوق ما بعد البيع لمحرك المؤازرة FANUC Alpha - متخصصو وحدة Alpha SVM، ومراكز إصلاح محركات FANUC CNC، والموردين الفائضين الذين تم اختبارهم. لاحظ أن العديد من موردي خدمات ما بعد البيع يقدمون فقط A20B-2001-0930 كجزء من وحدة A06B-6079 SVM1 التي تم اختبارها بالكامل وليس كبطاقة عارية، لأن الاختبار المعزول لبطاقة التحكم بدون الوحدة الكاملة غير ممكن.
