| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-2001-0932 |
تمثل سلسلة FANUC Alpha (سلسلة α) منصة مضخم الصوت المؤازر الرقمي الأصلي عالي الأداء من FANUC - التي سبقت جيل Alpha-i الذي تلا ذلك. وحدات SVM1 من سلسلة A06B-6079 هي مكبرات صوت مؤازرة أحادية المحور لهذه المنصة.

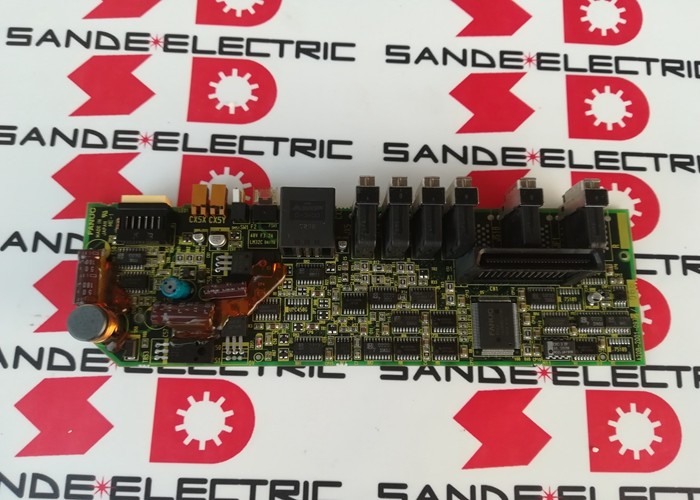

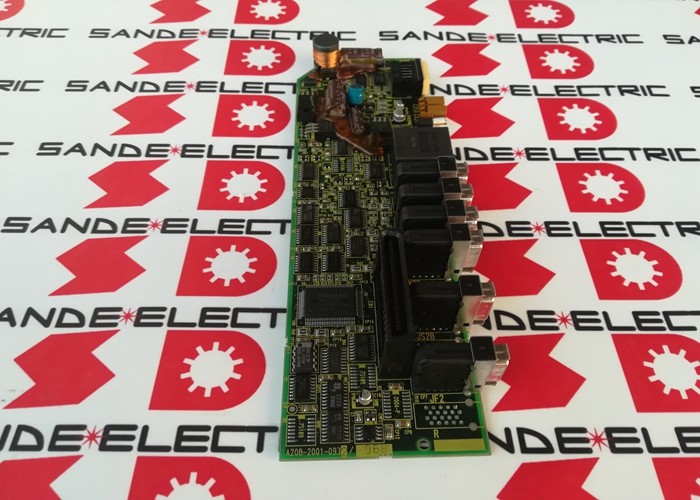

A20B-2001-0932 هو لوحة التحكم PCB (البطاقة الأمامية) لوحدات Alpha SVM1 - اللوحة الذكية التي:
التواصل مع CNC عبر واجهة النوع A:تسبق الواجهة من النوع A FSSB (الناقل التسلسلي المؤازر للألياف الضوئية). يستخدم بروتوكول اتصال مختلفًا لأمر المحور وردود الفعل - متوافق مع السلسلة 16-A، و16-B، و18-A، و18-B، و21TA، وأنظمة CNC ذات الصلة قبل FSSB.
تشغيل محركات سيرفو ALPHA عبر وحدات SVM1:تؤكد DNC Electronics أن لوحات الفئة A20B-2001-0930 تخدم "وحدات SVM1 من 12A إلى 80A، مما يدفع محركات Alpha من A1/3000 إلى حجم A22/2000". يخدم الطراز A20B-2001-0932 نفس عائلة A06B-6079 SVM1.
| المعلمة | قيمة |
|---|---|
| متناسق | A06B-6079-H106 SVM1 |
| واجهة | النوع أ |
| جهد الإدخال | 48 فولت |
| التصنيف الحالي | 3.2 أ |
| عرض | مؤشر LED ذو 8 أجزاء |
| الإدخال/الإخراج | 24VDC المدخلات والمخرجات |
| إعدادات | محور واحد |
| يحل محل | A16B-2202-0790 |
عائلة A20B-2001-093x هي مجموعة PCB للتحكم للوحدات أحادية المحور Alpha SVM1 (A06B-6079):
| سبورة | طلب |
|---|---|
| A20B-2001-0930 | SVM1 (نطاق 12A–80A) |
| A20B-2001-0932 | SVM1 A06B-6079-H106 |
| A20B-2001-0931 | متغير SVM2 (A20B-2001-0931 مخصص لـ SVM2-40/80) |
يسرد دليل سلسلة GE Fanuc Alpha أيضًا A20B-2001-0932 المرتبط بـ SVM1-240 (H107) - مشيرًا إلى أنه جزء من نطاق المحور الفردي الممتد لسلسلة Alpha.
خطأ في لوحة التحكم Alpha SVM1:يقوم مركز التصنيع من سلسلة FANUC Alpha بتطوير إنذارات اتصالات مؤازرة على محور محدد. تم تحديد A20B-2001-0932 على أنه الخطأ من ملصق وحدة محرك الأقراص. الاستبدال يعيد المحور.
صيانة ماكينات CNC القديمة:يتطلب خط الإنتاج الذي يستخدم أدوات التحكم CNC من السلسلة 16-B أو 18-B مع محركات الأقراص المؤازرة A06B-6079 Alpha A20B-2001-0932 للتشغيل المستمر - جيل Alpha يسبق Alpha-i ولكنه يظل في الخدمة على العديد من الأدوات الآلية القائمة.
س1: ما هو الفرق بين واجهة النوع A والنوع B (FSSB) لمحركات Alpha SVM1؟
تستخدم الواجهة من النوع A رابطًا تسلسليًا مخصصًا مع خطوط إشارة متوازية بين CNC وكل مكبر صوت مؤازر. تتصل لوحة الواجهة المؤازرة من النوع A الخاصة بـ CNC بكل محرك أقراص باستخدام كابل. يستخدم FSSB (النوع B/FSSB) سلسلة ديزي من الألياف الضوئية، مما يقلل من تعقيد الأسلاك ويوفر مناعة EMI كاملة. يخدم A20B-2001-0932 محركات أقراص الواجهة من النوع A (سلسلة A06B-6079). يخدم A20B-2100-0540 محركات أقراص واجهة FSSB (سلسلة A06B-6096). هذه أجيال مختلفة من الأجهزة واللوحات غير قابلة للتبديل.
Q2: هل يمكن لـ A20B-2001-0932 استبدال الطراز A16B-2202-0790 الأقدم؟
يسرد دليل سلسلة GE Fanuc Alpha A16B-2202-0790 كالمواصفات القديمة وA20B-2001-0932 كالمواصفات الحالية/الجديدة لنفس موضع اللوحة. بالنسبة لمعظم تطبيقات Alpha SVM1، يعد هذا بديلاً مباشرًا. تأكد من التوافق من دليل صيانة سلسلة FANUC Alpha المطبق قبل التركيب.
Q3: ما هي محركات Alpha المؤازرة التي تقودها الوحدة النمطية A06B-6079-H106 SVM1؟
تؤكد شركة DNC Electronics أن فئة A20B-2001-0930 (من نفس العائلة) تقوم بتشغيل "محركات Alpha من حجم A1/3000 إلى حجم A22/2000." يحدد التصنيف الحالي المحدد لوحدة H106 حجم إطار المحرك المتوافق. تأكد من مواصفات المحرك من وثائق الوحدة A06B-6079-H106.
س 4: هل يؤثر استبدال A20B-2001-0932 على معلمات المؤازرة؟
لا. توجد معلمات المؤازرة في ذاكرة المعلمات الرئيسية لـ CNC. بعد تركيب البديل A20B-2001-0932، يعيد CNC إنشاء اتصال مؤازر من النوع A ويطبق معلمات المؤازرة الحالية. تحقق من استجابة المحور الطبيعية بسرعة منخفضة قبل العودة إلى الإنتاج.
