| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-2001-0940 |

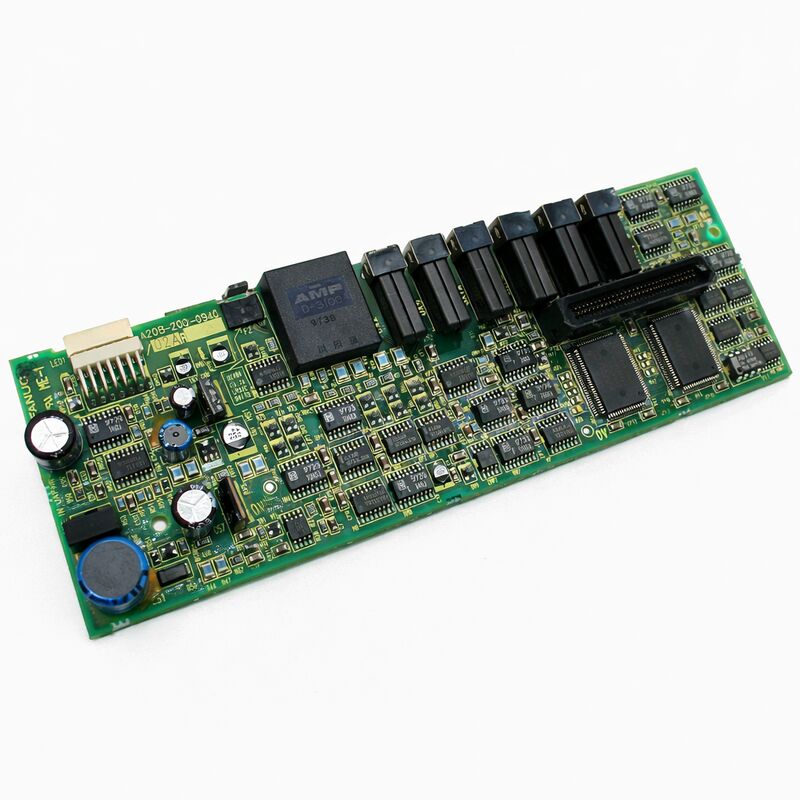

تحتوي الوحدة A06B-6079 SVM3 على تضخيم مؤازر ثلاثي المحاور في وحدة واحدة بحجم كتاب 90 مم - محاور L وM وN تتشارك في ناقل DC مشترك من PSM. A20B-2001-0940 هي بطاقة التحكم التي تجعل ذلك ممكنًا. إنه يدير ثلاث خوارزميات تحكم مؤازرة مستقلة ذات حلقة مغلقة في وقت واحد، ويتلقى أوامر موضع CNC لجميع المحاور الثلاثة، ويعالج تعليقات التشفير من جميع المحركات الثلاثة، ويحسب الخطأ الحالي لكل منها، ويولد الأوامر الحالية لترانزستورات الطاقة على لوحة الأسلاك A16B-2202-078x الموجودة أسفلها.
تشترك المحاور الثلاثة في ساعة مشتركة على بطاقة التحكم، وهو أمر ضروري. يقوم استيفاء CNC الخاص بـ FANUC بإنشاء أوامر تحديد المواقع لجميع المحاور الثلاثة في وقت واحد ويتوقع أن يتم تتبعها بتزامن محكم. إن بطاقة التحكم الواحدة التي تدير الحلقات الثلاث من نفس الساعة هي البنية التي توفر ذلك. عندما تفشل هذه البطاقة، عادةً ما يتم إنذار المحاور الثلاثة مرة واحدة - وهي أول إشارة تشخيصية لفشل طبقة التحكم المشتركة، وليس المحور الفردي.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | A20B-2001-0940 |
| سلسلة محرك الأقراص | A06B-6079 (ألفا SVM3) |
| وحدات متوافقة | H301 / H302 / H303 / H304 / H305 / H306 / H307 |
| محاور | 3 (يسار، وسط، شمال) |
| واجهة | اكتب PWM |
| مدخلات حافلة العاصمة | 283-325 فولت (من PSM) |
| ماكس الناتج الجهد | 230 فولت |
| مجلس الأسلاك | A16B-2202-078x |
| المحركات المتوافقة | ألفا αC3/2000، αC6/2000 |
| عرض الوحدة | 90 ملم |
| حالة | توقف |
تتواصل سلسلة A06B-6079 مع CNC عبر إشارات PWM من النوع A - أوامر التيار المشفرة بدورة العمل على الكابلات الصلبة، وليس الألياف الضوئية. يقوم A20B-2001-0940 بفك تشفير إشارات PWM الستة هذه (اثنتان لكل محور) في المتطلبات الحالية لكل محور والتي تدفع حلقات المؤازرة. كما أنه يعيد أيضًا إشارات الإنذار والإشارات الجاهزة إلى CNC من خلال نفس واجهة الكابل.
وهذا يضع 6079 SVM3 بوضوح في الجيل السابق لسلسلة A06B-6096 FSSB. الاثنان غير قابلين للتبديل - يتصل 6079 بلوحة الواجهة المؤازرة من النوع A الخاصة بـ CNC؛ يتصل 6096 بحافلة الألياف الضوئية FSSB. يتطلب استبدال محرك 6079 بمحرك 6096 تغيير أجهزة واجهة مؤازرة CNC، وليس فقط وحدة محرك الأقراص. قم بمطابقة سلسلة محركات الأقراص تمامًا مع نوع واجهة مؤازرة CNC المثبتة.
يسمح هيكل SVM3 المكون من لوحتين بعزل الأخطاء قبل طلب الاستبدال. يحدد نمط الأعراض اللوحة التي فشلت:
| نمط الأعراض | موقع الخطأ المحتمل |
|---|---|
| جميع المحاور الثلاثة إنذار في وقت واحد | بطاقة التحكم A20B-2001-0940 |
| VRDY OFF عند بدء التشغيل، لا يوجد رمز محور محدد | تهيئة بطاقة التحكم / كابل PWM |
| إنذار التيار الزائد أحادي المحور أو إنذار IPM | لوحة الأسلاك A16B-2202-078x (مرحلة الطاقة) |
| فقدان الطور أو خطأ ناقل التيار المستمر | لوحة الأسلاك أو PSM الخارجية |
| إنذارات متقطعة تمسح وتعود | شيخوخة المكثفات على بطاقة التحكم |
لا يمكن اختبار A20B-2001-0940 على منضدة بشكل منفصل - فهو يتطلب تجميع وحدة 6079 SVM3 الكاملة مع أحمال المحرك على جميع المحاور الثلاثة للتحقق الوظيفي. يعد اختبار المبادلة باستخدام بطاقة تحكم مؤكدة الجودة في الوحدة خطوة تشخيصية نهائية عندما يتم إنذار المحاور الثلاثة في وقت واحد.
Q1: تعرض جميع المحاور الثلاثة إنذارات مؤازرة في وقت واحد. تم التأكد من أن المحركات والكابلات جيدة. هل A20B-2001-0940 على خطأ؟
تشير أجهزة الإنذار ثلاثية المحاور المتزامنة مع المحركات والكابلات المؤكدة بقوة إلى بطاقة التحكم. يعد A20B-2001-0940 العنصر المشترك الوحيد لجميع قنوات المحاور الثلاثة. يؤدي الفشل في سكة إمداد الطاقة المشتركة للبطاقة أو دوائر معالجة الإشارات المشتركة إلى إطلاق إنذار على المحاور الثلاثة في نفس الوقت. قم بتبديل الاختبار ببطاقة مؤكدة الجودة في الوحدة الكاملة كخطوة نهائية.
Q2: يُظهر محرك الأقراص VRDY OFF عند بدء التشغيل مع عدم وجود إنذار محوري محدد. ما الذي يجب التحقق منه أولاً؟
قبل الشك في بطاقة التحكم، تحقق من توصيلات كابل PWM من جانب CNC - يجب أن تكون إشارات الواجهة من النوع A من CNC موجودة قبل أن يؤكد محرك الأقراص VRDY. إذا تم التأكد من أن اتصالات الكابلات جيدة، فافحص إعدادات المحول على A20B-2001-0940 مقابل وثائق محرك الأقراص. تؤدي مواضع التبديل غير الصحيحة إلى حدوث فشل VRDY بدون رموز إنذار خاصة بالمحور.
س3: ما هي إعدادات التبديل التي يجب توثيقها قبل إزالة البطاقة الأصلية؟
يحمل الطراز A20B-2001-0940 مفاتيح تكوين لعدد المحاور ونوع الواجهة وتوصيل البطارية ومعلمات محرك الأقراص الأخرى. قم بتصوير كافة أوضاع التبديل أو تسجيلها كتابيًا قبل إزالة البطاقة الأصلية. يجب تكوين الاستبدال بشكل مماثل - تؤدي الإعدادات غير الصحيحة إلى فشل VRDY، أو رموز إنذار خاطئة، أو سلوك لا يتطابق مع توقعات CNC.
س4: بعد 12 عامًا من الخدمة، ما هو أكثر احتمال للفشل في هذه البطاقة؟
تعد المكثفات الإلكتروليتية الموجودة في قسم مصدر الطاقة الداخلي للبطاقة هي مصدر القلق الرئيسي بشأن التقدم في السن. مع انخفاض السعة وارتفاع معدل سرعة الترسيب (ESR) مع تقدم العمر، تتطور خطوط الإمداد المنظمة إلى تموجات - تتمثل الأعراض المبكرة في ظهور إنذارات متقطعة وواضحة بدون سبب واضح. تعتبر البطارية الاحتياطية المطلقة لجهاز التشفير (العمر النموذجي 2-3 سنوات) هي المكون الآخر المحدود زمنياً؛ يؤدي استنفاد البطارية إلى فقدان بيانات الموقع عند انقطاع التيار الكهربائي.
س5: هل يمكن لـ 6096 SVM3 (FSSB) استبدال 6079 SVM3 (النوع A) بنفس التصنيفات الحالية للمحور؟
لا. تستخدم محركات الأقراص 6079 Type A و6096 FSSB واجهات اتصال مختلفة تمامًا من CNC إلى محرك الأقراص. يتطلب استبدال محرك FSSB بمحرك من النوع A استبدال أجهزة الواجهة المؤازرة الخاصة بـ CNC وإعادة تكوين اتصالات المؤازرة - فهي ليست مبادلة وحدة. قم بمطابقة نوع واجهة محرك الأقراص تمامًا مع واجهة مؤازرة CNC.
